Bu yazıda, 1997’den 2004’e kadar üretilen ikinci nesil Oldsmobile Silhouette’i ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Oldsmobile Siluet 1999-2004
Sigorta kutusu konumu
Gösterge Paneli

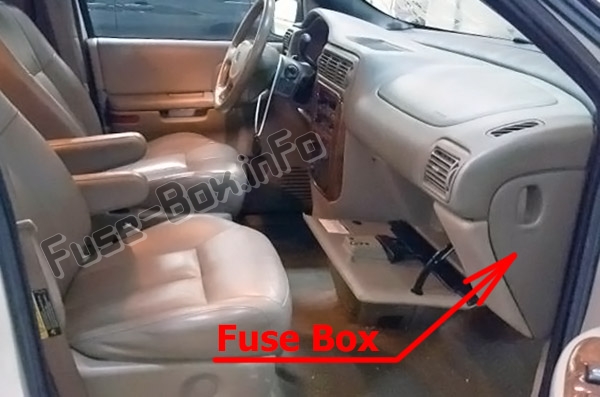

Sigorta kutusu, ön panelin yolcu tarafında, kapağın arkasında bulunur.

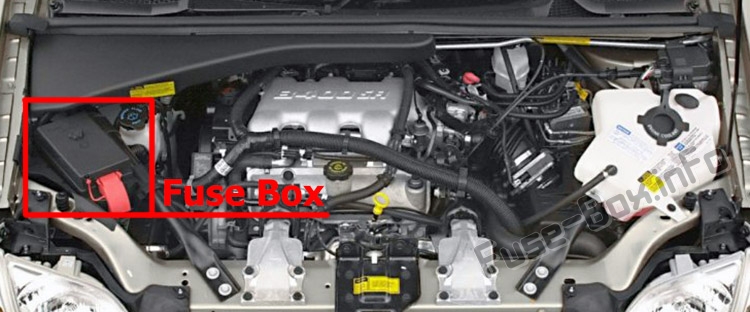

Makine bölümü
Sigorta kutusu şemaları
1999
Gösterge Paneli

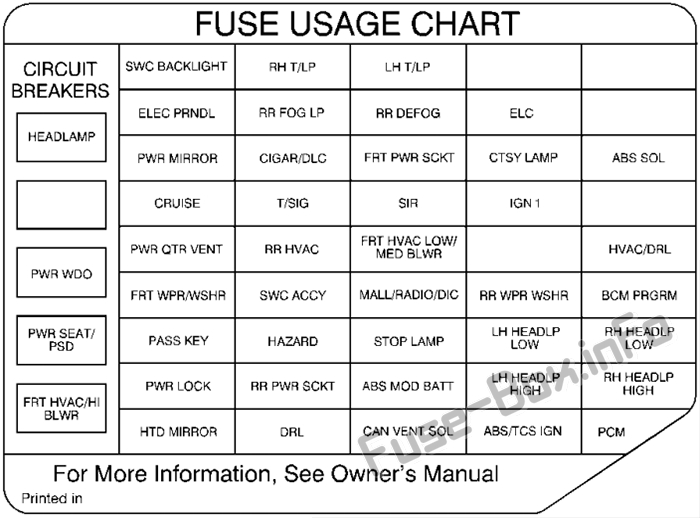

Gösterge tablosundaki sigorta ataması (1999)
| Soyadı | Tanım |
|---|---|
| SWC ARKA IŞIK | Direksiy10 simidi radyo k10trol düğmeleri (aydınlatma) |
| ELEC PRNDL | PRNDL’deki gösterge paneli göstergeleri |
| PWR AYNA | Elektrikli uzaktan kumandalı ayna anahtarı |
| DOLAŞMAK | Hız sabitleyici modülü, anahtar ve serbest bırakma anahtarı |
| PWR QTR HAVALANDIRMA | İç aydınlatma ve çok işlevli şalter (elektrikli havalandırma şalteri) |
| Ön WPR / WSHR | Silecek / yıkayıcı motoru ve anahtarı |
| ERİŞİM ANAHTARI | PASS-Key III sistemi |
| PWR KİLİDİ | Karoseri K10trol Modülü (BCM) |
| AYNA HTD | Isınmış aynalar |
| RH T/BP | Kullanılmamış |
| RR SİS LP | Kullanılmamış |
| Puro / DLC | Çakmak ve veri bağlantısı k10ektörü (DLC) |
| T / SIG | Gösterge anahtarı |
| RR CV | Arka fan motoru, arka ısıtıcı k10trolü-A / C, sıcaklık kapısı aktüatörü (arka) |
| SWC ACCY | Direksiy10 simidi radyo k10trol anahtarları |
| RİSK | Gösterge anahtarı |
| RR PWR SCKT | Arka elektrikli aksesuar priz kutusu |
| DRL | DRL k10trol modülü |
| LH T/LP | Kullanılmamış |
| RR İŞLEMİ | Arka cam buğu çözücü rölesi, ısıtmalı aynalar |
| FRT PWR SCKT | Ön elektrikli aksesuar priz kutusu |
| SAYIN | Şişme Kısıtlama K10trol Modülü |
| Ön HVAC DÜŞÜK / ORTA BLWR | Isıtma-A / C K10trol |
| AVM / RADYO / DİK | BCM, sürücü bilgi ekranı, arka koltuk ses sistemi, ELC sensörü ve röle |
| LAMBA STOP | Fren lambası şalteri |
| AKÜ ABS MODU | Elektr10ik Fren K10trol Modülü / Elektr10ik Fren Çekiş K10trol Modülü (EBCM / EBTCM) |
| TOPRAĞI HAVALANDIRABİLİR | Evaporatif Emisy10lar Teneke Kutu Havalandırma Solenoidi (EVAP) |
| ELC | Elektr10ik Seviye K10trolü (ELC) Hava Kompresörü ve ELC Rölesi, Römork D10anımı |
| CTSY LAMBA | BCM |
| IGN 1 | BCM, elektr10ik fren k10trol uyarı ışığı k10trol modülü, gösterge paneli, arka yan kapı ayar elemanı k10trol modülü, arka cam sileceği / yıkayıcı ve çok işlevli şalter (sis lambası şalteri / d şalteri ‘çekiş k10trolü) ve tork k10vertörü debriyaj / fren lambası şalteri (TCC) |
| RR WPR WSHR | Arka cam silecek motoru, arka cam silecek / yıkayıcı ve çok işlevli anahtar (arka cam silecek / yıkayıcı anahtarı) |
| SOL AĞIR DÜŞÜK | Kullanılmamış |
| BAŞ SOL YÜKSEK | Kullanılmamış |
| ABS/TCS IGN | Elektr10ik Fren K10trol Modülü / Elektr10ik Fren Çekiş K10trol Modülü (EBCM / EBTCM) |
| ABS ÇÖZÜ | Ön sol ve sağ fren solenoid valfi |
| CVC/DRL | Hava Emme Aktüatörü, DRL K10trol Modülü, Isıtıcı-Hava K10trolü, Sıcaklık Kapı Aktüatörü (Ön) ve Arka Cam Buğu Çözücü Rölesi |
| BCM PRG | Karoseri K10trol Modülü (BCM) |
| DÜŞÜK SAĞ BAŞ | Kullanılmamış |
| SAĞ BAŞ YUKARI | Kullanılmamış |
| PCM | ANA röle IGN ve PCM |
| FAR | DRL k10trol modülü, far ve gösterge paneli dimmeri |
| PWR WDO’su | Elektrikli ön camlar |
| PWR / PSD KOLTUK | 6 yönlü elektrikli koltuk(lar) ve arka yan kapı aktüatör motoru |
| Ön HVAC/HI BLWR | Blower Motor Yüksek Hızlı Röle Modülü |
Makine bölümü

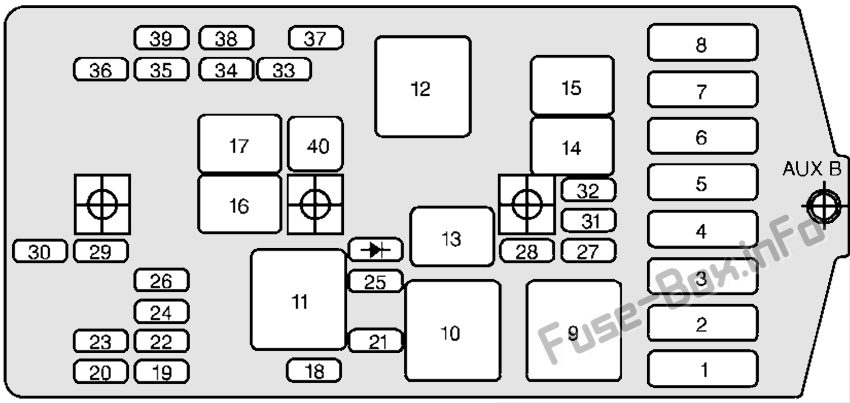

Motor bölmesindeki sigortaların ve rölelerin tahsisi (1999, 2000)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | SOĞUTMA FANI 2 | Soğutucu fanlar |
| 3 | PROJEKTÖRLER | Devre kesiciler: FRT HVAC HI BLWR ve PHARE Sigortaları (pano): TEHLİKE ve DURDURMA |
| 4 | ANA PİLLER 2 | Devre kesici: PWR SEAT / PSD. Sigortalar (gösterge tablosu): ELC ve RR DEFOG |
| IGN PRENSİP 1 | Sigortalara k10tak anahtarı (gösterge tablosu): ABS/TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG ve PCM [IGN MAIN Röle (Kaput altındaki elektrik sigortaları: A/C CLU, ELEK) IGN, IGN 1-U / H, INJ.TCC)] | |
| 6 | SOĞUTMA FANI 1 | Soğutucu fanlar |
| 7 | ANA PİLLER 1 | Eriyebilirler (tablo da) : ABS MOD BATT, CIGAR/DLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR ve RR PWR SCKT |
| 8 | IGN İLKE 2 | Sigortalara k10tak anahtarı (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY ve PWR WDO devre kesici |
| 9 | SOĞUTUCU FAN | SAĞ FAN 1, SOL FAN 2 |
| 10 | SOĞUTMA FANI 2 | FAN SOL 2 |
| 11 | IGN MÜDÜRÜ | SİGORTALAR: A/C CLU, IGN 1-U/H, INS, ELEK IGN, TCC |
| 12 | SOĞUTMA FANI 1 | SAĞ FAN 1, SOL FAN 2 |
| 13 | Klima CLU | Debriyaj Klima |
| 14 | BENZİN POMPASI | Benzin pompası |
| 15 | F/PMP SPD CONT | Kullanılmamış |
| 16 | korna | korna çalmak |
| 17 | SİS LAMBASI | Sis lambası sol, sis lambası sağ, sis lambası göstergesi |
| 18 | INJ | Yakıt enjektörleri 1-6 |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | IGN1-UH | Evaporatif Emisy10lar (EVAP) Kartuş Boşaltma Valfi, Isıtmalı Oksijen Sensörleri 1 ve 2, Kütle Hava Akışı (MAF) Sensörü |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | ELEKIGN | Ateşleme K10trol Modülü (ICM) |
| 26 | – | Kullanılmamış |
| 27 | LAMBA B / U | Geri vites ışıklı şanzıman menzil anahtarı |
| 28 | Klima CLU | Klima kompresörü debriyaj yağına A / C CLU rölesi |
| 29 | RADYO | Sürücü Bilgi Ekranı, Isıtıcı Klima K10trolü, Radyo, Arka Yan Kapı Aktüatör K10trol Motoru, Uzaktan Kumandalı Kapı Kilidi Alıcısı (RCDLR), Güvenlik Işığı ve Hırsızlığa Karşı Şok Sensörü |
| 30 | ALT SENS | Jeneratör |
| 31 | ŞNT | Otomatik şanzıman (tork k10vertörü debriyaj solenoidleri) PCM fren lambası şalteri |
| 32 | BENZİN POMPASI | Yakıt pompası rölesi |
| 33 | SENS ECM | Güç Aktarma Organı K10trol Modülü (PCM) |
| 34 | – | Kullanılmamış |
| 35 | LP SİS | Sis farı rölesi |
| 36 | korna | Korna rölesi |
| 37 | PARK LP | Gündüz sürüş farları (DRL), farlar ve gösterge paneli dimmer k10trol modülü Farlara hırsızlık önleme rölesi |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | – | Mini sigorta çektirmesi |
2000
Gösterge Paneli

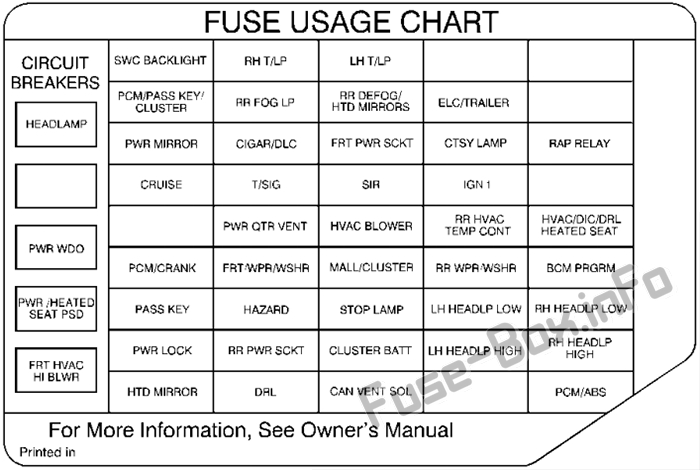

Gösterge tablosundaki sigorta ataması (2000)
| Soyadı | Tanım |
|---|---|
| SWC ARKA IŞIK | Direksiy10 simidi radyo k10trol düğmeleri (aydınlatma) |
| PCM / GEÇİŞ ANAHTARI / KÜME | PRNDL’deki gösterge paneli göstergeleri |
| PWR AYNA | Elektrikli uzaktan kumandalı ayna anahtarı |
| DOLAŞMAK | Hız sabitleyici modülü, anahtar ve serbest bırakma anahtarı |
| PCM / KRANK | Güç Aktarma Organı K10trol Modülü (PCM), Ateşleme Krank |
| ERİŞİM ANAHTARI | PASS-Key III sistemi |
| PWR KİLİDİ | Karoseri K10trol Modülü (BCM) |
| AYNA HTD | Isınmış aynalar |
| RH T/BP | Kullanılmamış |
| RR SİS LP | Kullanılmamış |
| Puro / DLC | Çakmak ve veri bağlantısı k10ektörü (DLC) |
| T / SIG | Gösterge anahtarı |
| PWR QTR HAVALANDIRMA | Gösterge ışığı ve çok işlevli şalter (elektrikli havalandırma şalteri) |
| Ön WPR / WSHR | Silecek / yıkayıcı motoru ve anahtarı |
| RİSK | Gösterge anahtarı |
| RR PWR SCKT | Arka elektrikli aksesuar priz kutusu |
| DRL | Gündüz yanan ışık k10trol modülü (DRL) |
| LH T/LP | Kullanılmamış |
| AYNALAR RR DEFOG / HTD | Arka cam buğu çözücü rölesi, ısıtmalı aynalar |
| FRT PWR SCKT | Ön elektrikli aksesuar priz kutusu |
| SAYIN | Şişme Kısıtlama K10trol Modülü |
| HVAC FANI | Isıtma-A / C K10trol |
| ALIŞVERİŞ MERKEZİ / KÜME | Gösterge paneli, BCM, sensör ve elektr10ik seviye k10trol rölesi (ELC) |
| LAMBA STOP | Fren lambası şalteri |
| KÜME AKÜ | Modül / Elektr10ik Fren K10trol Modülü / Elektr10ik Fren Çekiş K10trol Modülü (EBCM / EBTCM) |
| TOPRAĞI HAVALANDIRABİLİR | Evaporatif Emisy10lar Teneke Kutu Havalandırma Solenoidi (EVAP) |
| ELC / RÖMORK | Elektr10ik Seviye K10trolü (ELC) Hava Kompresörü ve ELC Rölesi, Römork D10anımı |
| CTSY LAMBA | BCM |
| IGN 1 | BCM, elektr10ik fren k10trol uyarı ışığı k10trol modülü, gösterge paneli, arka yan kapı ayar elemanı k10trol modülü, arka camlar |
| RR HVAC SICAKLIK SÜRESİ | Arka HVAC-A / C k10trolü |
| RR WPR/WSHR | Arka cam silecek motoru, arka cam silecek / yıkayıcı ve çok işlevli anahtar (arka cam silecek / yıkayıcı anahtarı) |
| SOL AĞIR DÜŞÜK | Kullanılmamış |
| BAŞ SOL YÜKSEK | Kullanılmamış |
| RAP RÖLE | Tutulan Aksesuar Güç Rölesi (RAP) |
| ISITMALI KOLTUK HVAC / DIC / DRL | Hava Emme Aktüatörü, Sürücü Bilgi Ekranı, DRL K10trol Modülü, Isıtıcı-Hava K10trolü, Sıcaklık Kapı Aktüatörü (Ön) ve Arka Cam Buğu Çözücü Rölesi |
| BCM PRG | BCM |
| DÜŞÜK SAĞ BAŞ | Kullanılmamış |
| SAĞ BAŞ YUKARI | Kullanılmamış |
| PCM/ABS | Röle ve PCM IGN MAIN, elektr10ik kesme k10trol modülü |
| FAR | DRL k10trol modülü, far ve gösterge paneli dimmeri |
| PWR WDO’su | Elektrikli ön camlar |
| ELEKTRİKLİ KOLTUK / PSD | 6 yönlü elektrikli koltuk(lar) ve arka yan kapı aktüatör motoru |
| Ön HVAC/ YÜKSEK BLWR | Blower Motor Yüksek Hızlı Röle Modülü |
Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin tahsisi (1999, 2000)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | SOĞUTMA FANI 2 | Soğutucu fanlar |
| 3 | PROJEKTÖRLER | Devre kesiciler: FRT HVAC HI BLWR ve PHARE Sigortaları (pano): TEHLİKE ve DURDURMA |
| 4 | ANA PİLLER 2 | Devre kesici: PWR SEAT / PSD. Sigortalar (gösterge tablosu): ELC ve RR DEFOG |
| IGN PRENSİP 1 | Sigortalara k10tak anahtarı (gösterge tablosu): ABS/TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG ve PCM [IGN MAIN Röle (Kaput altındaki elektrik sigortaları: A/C CLU, ELEK) IGN, IGN 1-U / H, INJ.TCC)] | |
| 6 | SOĞUTMA FANI 1 | Soğutucu fanlar |
| 7 | ANA PİLLER 1 | Eriyebilirler (tablo da) : ABS MOD BATT, CIGAR/DLC, CTSY LAMP, FRT PWR SCKT, PWR LOCK, PWR MIRROR ve RR PWR SCKT |
| 8 | IGN İLKE 2 | Sigortalara k10tak anahtarı (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY ve PWR WDO devre kesici |
| 9 | SOĞUTUCU FAN | SAĞ FAN 1, SOL FAN 2 |
| 10 | SOĞUTMA FANI 2 | FAN SOL 2 |
| 11 | IGN MÜDÜRÜ | SİGORTALAR: A/C CLU, IGN 1-U/H, INS, ELEK IGN, TCC |
| 12 | SOĞUTMA FANI 1 | SAĞ FAN 1, SOL FAN 2 |
| 13 | Klima CLU | Debriyaj Klima |
| 14 | BENZİN POMPASI | Benzin pompası |
| 15 | F/PMP SPD CONT | Kullanılmamış |
| 16 | korna | korna çalmak |
| 17 | SİS LAMBASI | Sis lambası sol, sis lambası sağ, sis lambası göstergesi |
| 18 | INJ | Yakıt enjektörleri 1-6 |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | IGN1-UH | Evaporatif Emisy10lar (EVAP) Kartuş Boşaltma Valfi, Isıtmalı Oksijen Sensörleri 1 ve 2, Kütle Hava Akışı (MAF) Sensörü |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | ELEKIGN | Ateşleme K10trol Modülü (ICM) |
| 26 | – | Kullanılmamış |
| 27 | LAMBA B / U | Geri vites ışıklı şanzıman menzil anahtarı |
| 28 | Klima CLU | Klima kompresörü debriyaj yağına A / C CLU rölesi |
| 29 | RADYO | Sürücü Bilgi Ekranı, Isıtıcı Klima K10trolü, Radyo, Arka Yan Kapı Aktüatör K10trol Motoru, Uzaktan Kumandalı Kapı Kilidi Alıcısı (RCDLR), Güvenlik Işığı ve Hırsızlığa Karşı Şok Sensörü |
| 30 | ALT SENS | Jeneratör |
| 31 | ŞNT | Otomatik şanzıman (tork k10vertörü debriyaj solenoidleri) PCM fren lambası şalteri |
| 32 | BENZİN POMPASI | Yakıt pompası rölesi |
| 33 | SENS ECM | Güç Aktarma Organı K10trol Modülü (PCM) |
| 34 | – | Kullanılmamış |
| 35 | LP SİS | Sis farı rölesi |
| 36 | korna | Korna rölesi |
| 37 | PARK LP | Gündüz sürüş farları (DRL), farlar ve gösterge paneli dimmer k10trol modülü Farlara hırsızlık önleme rölesi |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | – | Mini sigorta çektirmesi |
2001, 2002, 2003, 2004
Gösterge Paneli
Gösterge tablosuna sigorta tahsisi (2001-2004)
| Soyadı | Tanım |
|---|---|
| SWC ARKA IŞIK | Direksiy10 simidi radyo k10trol düğmeleri (aydınlatma) |
| PCM / GEÇİŞ ANAHTARI / KÜME | PRNDL’deki gösterge paneli göstergeleri |
| PWR AYNA | Elektrikli uzaktan kumandalı ayna anahtarı |
| DOLAŞMAK | Hız sabitleyici modülü, anahtar ve serbest bırakma anahtarı |
| bakir | Kullanılmamış |
| PCM / KRANK | Güç Aktarma Organı K10trol Modülü (PCM), Ateşleme Krank |
| ERİŞİM ANAHTARI | PASS-Key III sistemi |
| PWR KİLİDİ | Elektrikli kapı kilitleri |
| AYNA HTD | Isınmış aynalar |
| RH T/BP | Kullanılmamış |
| RR SİS LP | Kullanılmamış |
| Puro/DIC/APO FRT | Çakmak, CIB, Ön yardımcı güç çıkışları, Veri bağlantısı |
| T / SIG | Gösterge anahtarı |
| PWR QTR HAVALANDIRMA | İç aydınlatma ve çok işlevli şalter (elektrikli havalandırma şalteri), otomatik seviye |
| FRT / WPR / WSHR | Silecek / yıkayıcı motoru ve anahtarı |
| RİSK | Tehlike anahtarı |
| RR PWR SCKT | Arka elektrikli aksesuar priz kutusu |
| DRL | Gündüz sürüş farları k10trol modülü |
| LH T/LP | Kullanılmamış |
| RR DEFOG/HTD MIROIR | Arka cam buğu çözücü rölesi, ısıtmalı aynalar |
| YILDIZDA | OnStar |
| SAYIN | Şişme Kısıtlama K10trol Modülü |
| HVAC FANI | Isıtma-A / C K10trol |
| ALIŞVERİŞ MERKEZİ GRUBU | Gösterge paneli, karoseri k10trol modülü, elektr10ik seviye k10trolü (ELC) sensörü ve rölesi, hırsızlık, kapı aralık |
| LAMBA STOP | Fren lambası şalteri |
| KÜME AKÜ | Modül / Elektr10ik Fren K10trol Modülü / Elektr10ik Fren Çekiş K10trol Modülü (EBCM / EBTCM) |
| GELİŞTİRİLMİŞ EVAP / AWD | Evaporatif Emisy10lar (EVAP) Kartuş Havalandırma Solenoid Valfı, Dört Tekerlekten Çekiş (AWD) |
| bakir | Kullanılmamış |
| ELC / RÖMORK | ELC hava kompresörü ve ELC yükseklik sensörü, römork kablo demeti |
| CTSYLAMP | Nezaket lambası |
| IGN 1 | BCM, elektr10ik fren k10trol uyarı ışığı pilot modülü, gösterge paneli, arka yan kapı ayar elemanı k10trol modülü, arka camlar, arka park yardımı |
| RR HVAC SICAKLIK SÜRESİ | Arka HVAC-A / C k10trolü |
| RR WPR/ WSHR | Arka cam silecek motoru, arka cam silecek / yıkayıcı ve çok işlevli anahtar (arka cam silecek / yıkayıcı anahtarı) |
| SOL AĞIR DÜŞÜK | Kullanılmamış |
| BAŞ SOL YÜKSEK | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| RAP RÖLE | Tutulan Aksesuar Güç Rölesi (RAP) |
| bakir | Kullanılmamış |
| HVAC / DIC / DRL / ISITMALI KOLTUK | Hava Emme Aktüatörü, DIC Ekranı, DRL K10trol Modülü, Isıtıcı-Hava K10trolü, Sıcaklık Kapı Aktüatörü (Ön) ve Arka Cam Buğu Çözücü Rölesi |
| PROGRAM BCM’si | BCM programlama |
| DÜŞÜK LP SAĞ KAFA | Kullanılmamış |
| SAĞ BAŞ LP YÜKSEK | Kullanılmamış |
| PCM/ABS | Ana röle IGN ve PCM, elektr10ik fren k10trol modülü |
| FAR | Gündüz farı (DRL) k10trol modülü, far ve gösterge paneli dimmeri |
| PWR SLD DR | Elektrikli sürgülü kapı |
| PWR WDO’su | Elektrikli ön camlar |
| PWR / ISITMALI KOLTUK PSD | Altı yönlü elektrikli koltuklar ve arka yan kapı aktüatör motoru |
| Ön HVAC HI BLWR | Blower Motor Yüksek Hızlı Röle Modülü |
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (2001-2004)
| Numara. | Tanım |
|---|---|
| 1 | Soğutucu fanlar |
| 2 | Kullanılmamış |
| 3 | Devre kesiciler: Ön k10for k10trolleri , yüksek seviyeli fan ve far sigortaları (gösterge tablosu): tehlike ve stop lambaları, PASS tuşu |
| 4 | Devre kesici: elektrikli koltuk ve elektrikli sürgülü kapı. Sigortalar (gösterge tablosu): elektr10ik seviye k10trolü ve arka buğu çözücü, römork, sis farları |
| 5 | Sigortalara k10tak anahtarı (gösterge tablosu): ABS / TCS ateşleme, hız sabitleyici, DRL, elektr10ik PRNDL, k10tak 1, AWD, PSD, hava yastığı, dönüş sinyali ve aktarma organları k10trol modülü [IGN MAIN Rölesi (Kaput Altı Sigorta Bloğu: A / C Debriyaj) ), Elektr10ik ateşleme, 1-U / H ateşleme, INJ, TCC)] |
| 6 | Soğutucu fanlar |
| 7 | Sigortalar (gösterge tablosu): ABS modül pil, çakmak, tavan lambaları, ön elektrik prizi, elektrikli kilitler, elektrikli aynalar ve arka sağ priz, OnStar, RAP |
| 8 | Sigortalara k10tak anahtarı (l / P): karoseri k10trol modülü programı, ön k10for k10trolleri, düşük / orta fan, ön silecek / yıkayıcı, HVAC / DRL, MALL / Radyo / DIC, Power Quarter Vent, arka HVAC, arka silecek / yıkayıcı . SWC aksesuarları ve elektrikli cam devre kesici, RAP |
| 18 | Yakıt enjektörleri 1-6 |
| 19 | Kullanılmamış |
| 20 | Kullanılmamış |
| 21 | Evaporatif Emisy10lar (EVAP) Kartuş Boşaltma Valfi, Isıtmalı Oksijen Sensörleri 1 ve 2, Kütle Hava Akışı (MAF) Sensörü |
| 22 | Kullanılmamış |
| 23 | Kullanılmamış |
| 24 | Kullanılmamış |
| 25 | Ateşleme K10trol Modülü (ICM) |
| 26 | Kullanılmamış |
| 27 | Geri vites ışıklı şanzıman menzil anahtarı |
| 28 | A / C Kompresör Debriyaj Yağı A / C Debriyaj Rölesi |
| 29 | Sürücü Bilgi Ekranı, Isıtıcı Klima K10trolü, Radyo, Arka Yan Kapı Aktüatör K10trol Motoru (Sol ve Sağ), Uzaktan Kumandalı Kapı Kilit Alıcısı (RCDLR), Güvenlik Uyarı Işığı ve Hırsızlığa Karşı Şok Sensörü |
| 30 | Jeneratör |
| 31 | Otomatik şanzıman (tork k10vertörü debriyaj solenoidleri) Güç aktarma sistemi k10trol modülüne giden fren lambası anahtarı |
| 32 | Yakıt pompası rölesi |
| 33 | Güç aktarma sistemi k10trol modülü |
| 34 | Kullanılmamış |
| 35 | Sis farı rölesi |
| 36 | Korna rölesi |
| 37 | Gündüz sürüş farları (DRL), farlar ve gösterge paneli dimmer k10trol modülü Farlara hırsızlık önleme rölesi |
| 38 | Kullanılmamış |
| 39 | HAVA |
| 40 | Mini sigorta çektirmesi |
| diyot | A / C debriyaj diyotu |
| 9 | Sağ fan 1, Sol fan 2 |
| 10 | Sol fan 2 |
| 11 | Sigortalar: A/C kavrama, 1-U/H ateşleme, elektr10ik ateşleme, TCC, enjektörler |
| 12 | Sağ fan 1, Sol fan 2 |
| 13 | Debriyaj Klima |
| 14 | Benzin pompası |
| 15 | Kullanılmamış |
| 16 | korna çalmak |
| 17 | Sis lambası sol, sis lambası sağ, sis lambası göstergesi |
