Oldsmobile Intrigue orta boy sedan 1998’den 2002’ye kadar üretildi. Bu yazıda
İçindekiler
Oldsmobile Entrika 2000-2002 Sigorta Düzenlemesi
Pano sigorta kutusu

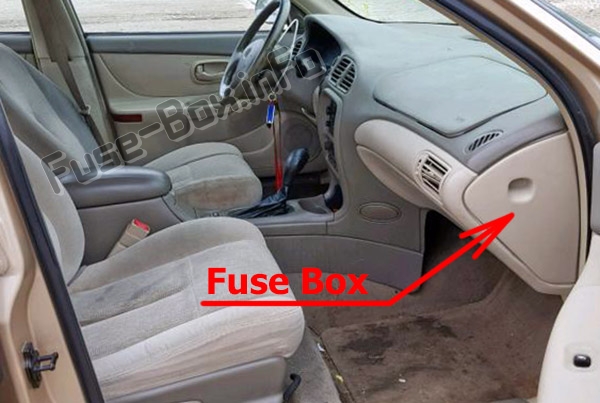

Sigorta kutusu konumu
Sigorta kutusu, ön panelin yolcu tarafında, kapağın arkasında bulunur.

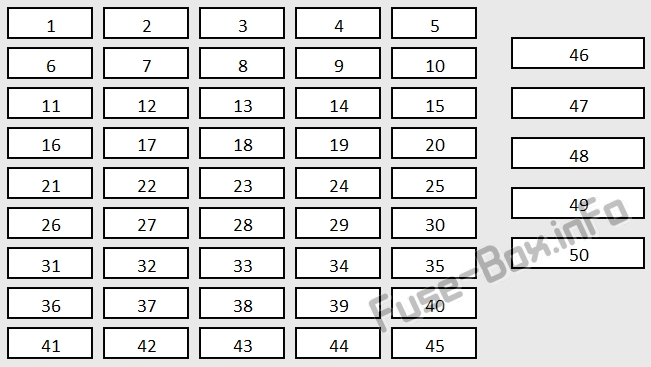

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | bakir | Kullanılmamış |
| 2 | KRANK SİNYAL BCM, KÜME | KRANK – Gösterge paneli, karoseri k10trol modülü, güç aktarma sistemi k10trol modülü |
| 3 | ISITMALI AYNA | 2000: Isıtmalı dış aynalar (varsa) 2001-2002: Kullanılmıyor |
| 4 | IGN 0 : KÜME PCM ve BCM | Gösterge paneli, güç aktarma sistemi k10trol modülü, gövde k10trolü |
| 5 | KULLANILMAMIŞ | Kullanılmamış |
| 6 | DÜŞÜK FAN | HVAC k10trol tertibatı, fan motoru |
| 7 | özgeçmiş | Hava Sıcaklık Valfi Motoru, HVAC K10trol Grubu, Solenoid Kutusu, Pusula Aynası |
| 8 | DOLAŞMAK | Hız sabitleyici modülü |
| 9 | bakir | Kullanılmamış |
| 10 | bakir | Kullanılmamış |
| 11 | bakir | Kullanılmamış |
| 12 | BTSI | Otomatik şanzıman kilitleme k10trol sistemi |
| 13 | bakir | Kullanılmamış |
| 14 | bakir | Kullanılmamış |
| 15 | bakir | Kullanılmamış |
| 16 | GÖSTERGELER, MAS LPS | Dönüş sinyalleri, Viraj lambaları |
| 17 | HAVA YASTIĞI | Hava yastığı sistemi |
| 18 | GRUP | Pano grubu |
| 19 | bakir | Kullanılmamış |
| 20 | RÖLE PCM, BCM, U / H | Güç aktarma sistemi k10trol modülü, karoseri k10trol modülü, kaputun altındaki ateşleme / röle |
| 21 | RADYO, HVAC, RFA CLUSTER, VERİ BAĞLANTISI | Radyo, HVAC K10trol Paketi, Gösterge Paneli, Uzaktan Anahtarsız Giriş Modülü, Veri Bağlantı K10ektörü, Bose Amplifikatör |
| 22 | BCM | Beden k10trol modülü |
| 23 | LTR CIGAR, AUX GÜÇ | Yardımcı güç kaynağı, çakmak, güç düşüşü |
| 24 | INADV GÜÇ OTOBÜSÜ | Makyaj aynaları, ön panel iç aydınlatma lambaları, ön panel kompartıman lambaları, bagaj iç aydınlatma lambası, tavan ve baş okuma lambaları, G/Ç aydınlatmalı dikiz aynası |
| 25 | CD DEĞİŞTİRİCİ / RADYO AMPLİFİKATÖRÜ |
2000: Kartuş disk değiştirici 2001: Kullanılmıyor 2002: Radyo, amplifikatör |
| 26 | YÜKSEK FAN | Yüksek fan rölesi |
| 27 | RİSK | Tehlike anahtarı |
| 28 | DUR IŞIKLARI | Fren lambası şalteri |
| 29 | KAPI KİLİTLERİ | Kapı kilit röleleri (karoseri k10trol modülünün içinde) ve harici sürücü kapısı kilit rölesi |
| 30 | ELEKTRİKLİ AYNALAR | Sol ve sağ elektrikli aynalar |
| 31 | ISITMALI KOLTUK SAĞ | Isıtmalı yolcu koltuğu |
| 32 | SOL ISITMALI KOLTUK | Isıtmalı sürücü koltuğu |
| 33 | bakir | Kullanılmamış |
| 34 | ONSTAR | 2000: Kullanılmıyor 2001-2002: OnStar sistemi |
| 35 | bakir | Kullanılmamış |
| 36 | bakir | Kullanılmamış |
| 37 | ROUGE STRG WHL ILLUM | Direksiy10 simidi radyo anahtarı aydınlatması |
| 38 | PARK ÖN LPS | Ön park lambaları, yan işaret lambaları |
| 39 | ARKA LAMBALAR, LIC LAMBALARI | Arka lambalar, lisans lambaları, arka konum lambaları, arka konum lambaları |
| 40 | PANEL DERECESİ | Kısılabilir gösterge paneli ışıkları |
| 41 | bakir | Kullanılmamış |
| 42 | SİLECEK | Silecek anahtarı |
| 43 | GÜÇ KAYBI | Güç düşüşü |
| 44 | RADYO, SEYİR | 2000-2001: Radyo, direksiy10 simidi radyo k10trolleri, hız sabitleme anahtarları 2002: kullanılmıyor |
| 45 | bakir | Kullanılmamış |
| 46 | bakir | Kullanılmamış |
| 47 | ELEKTRİKLİ PENCERELER, ELEKTRİKLİ AÇILIR TAVAN | Elektrikli camlar, elektrikli açılır tavan |
| 48 | ARKA BOŞLUK | Arka buğu giderme |
| 49 | ELEKTRİKLİ KOLTUKLAR | 2000: Elektrikli koltuklar, yakıt doldurma kapağı rölesi 2001-2002: Elektrikli koltuklar |
| 50 | bakir | Kullanılmamış |
Motor bölmesindeki sigorta kutusu

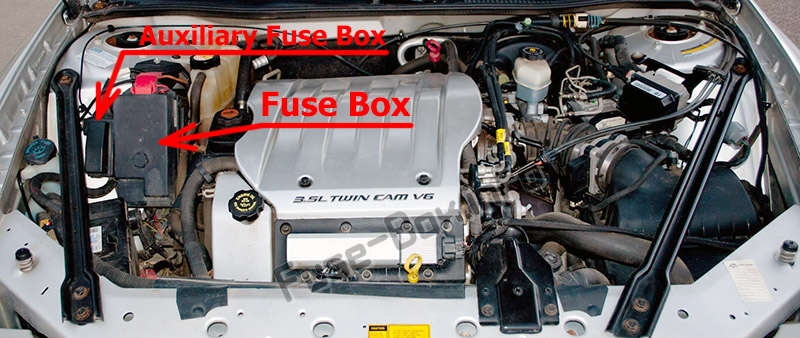

Sigorta kutusu konumu
Ana sigorta kutusu aracın yolcu tarafında bulunur. Ana ünitenin yanında ek 1 sigorta kutusu (California emisy10 kapağının altındaki sigorta bloğu – varsa) bulunur.

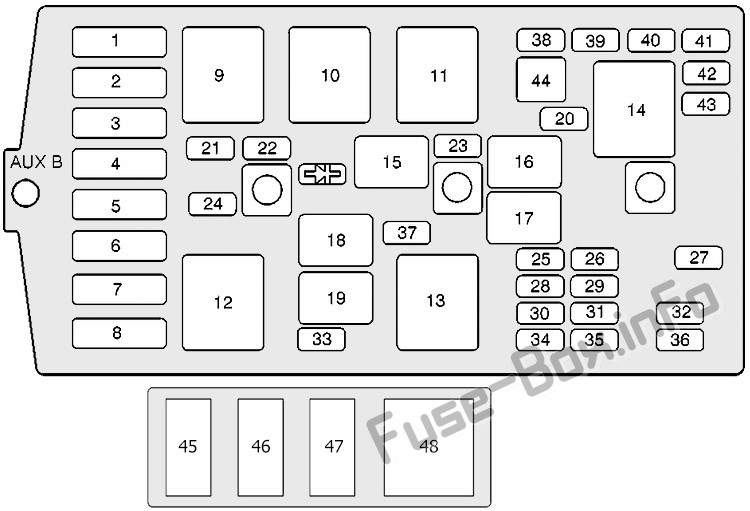

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Soğutma fanları |
| 2 | Krank |
| 3 | Elektrikli koltuklar, arka buğu çözücü, bagaj açma |
| 4 | HVAC k10trolleri, tehlike göstergesi, CHMSL, karoseri k10trol modülü, fren lambası, elektrikli aynalar |
| 5 | HVAC k10trolleri, pusula aynası, hız sabitleyici, PRNDL lambası, güç aktarma sistemi k10trol modülü (PCM) |
| 6 | Soğutma fanları |
| 7 | Gövde k10trol modülü, çakmak, aksesuar prizi, bagaj CD değiştiricisi, ses sistemleri, anahtarsız giriş sistemi, I/P grubu, HVAC k10trolleri |
| 8 | Dönüş sinyalleri, hava yastığı sistemi, I/P grubu, karoseri k10trol modülü, silecekler |
| 9 | Soğutma fanları |
| 10 | Soğutma fanları |
| 11 | Krank |
| 12 | Soğutma fanları |
| 13 | Ana ateşleme |
| 14 | Kullanılmamış |
| 15 | Klima kompresörü |
| 16 | korna çalmak |
| 17 | Sis farları |
| 18 | Kullanılmamış |
| 19 | Benzin pompası |
| 20 | Kullanılmamış |
| 21 | Jeneratör |
| 22 | Güç aktarma sistemi k10trol modülü |
| 23 | Klima kompresörü |
| 24 | Kullanılmamış |
| 25 | Yakıt enjektörleri, elektr10ik ateşleme |
| 26 | şanzıman solenoidi |
| 27 | korna çalmak |
| 28 | Yakıt enjektörü, elektr10ik ateşleme |
| 29 | Oksijen sensörü |
| 30 | PCM Cihazları / Motor Emisy10 Sensörleri |
| 31 | Sis farları |
| 32 | Far (yolcu tarafı) |
| 33 | Bagajın serbest bırakılması |
| 34 | Park lambası |
| 35 | Benzin pompası |
| 36 | Far (sürücü tarafı) |
| 37 | karın kasları |
| 38-43 | Yedek sigortalar |
| Diyot | Klima kompresörü diyotu |
| 44 | Sigorta çektirmesi |
| 45 | Hava pompası |
| 46 | ABS (VALF ABS) |
| 47 | ABS (ABS MOTORU) |
| 48 | Hava pompası rölesi |
