Sigorta Düzenlemesi Oldsmobile Pala 1997-1999

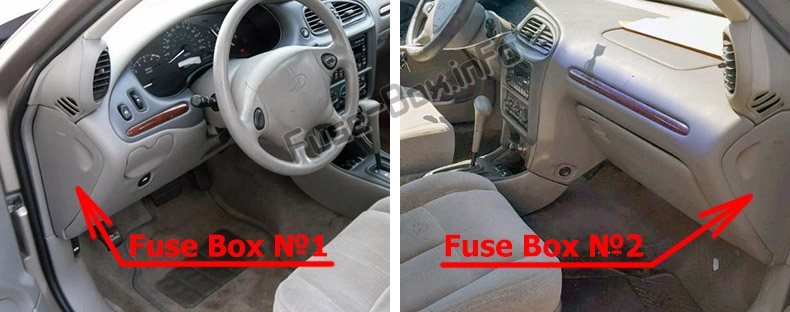

Sigorta kutusu konumu
Sigorta kutuları gösterge panelinin her iki ucunda bulunur (sigorta paneli kapağını çekerek açın).

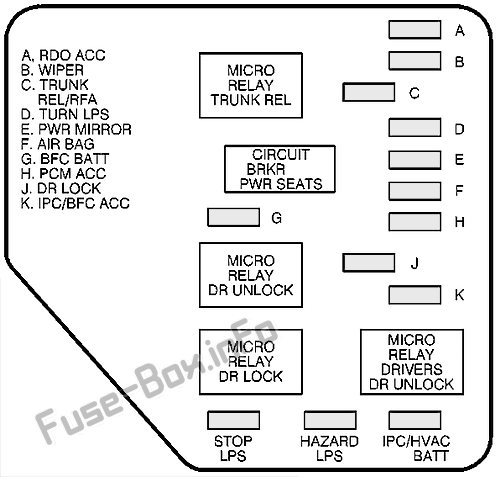

Sigorta kutusunun şeması (solda)
1 no’lu yolcu bölmesi sigorta kutusundaki sigorta ve rölelerin yerleşimi (sol)
| # | Soyadı | Tanım |
|---|---|---|
| A | RDO ACC | Radyo |
| B | SİLECEK | Ön cam silecekleri |
| C | REL / RFA BAGAJ | Uzaktan bagaj açma ve kilitleme k10trolü |
| NS | DÖNÜŞ LPS | yanıp sönen |
| VE | PWR AYNA | Elektrikli Aynalar |
| F | HAVA YASTIĞI | şişme çanta |
| G | BFC AKÜ | Vücut f10ksiy10ları k10trol modülü |
| H | PCM ACC | Güç aktarma sistemi k10trol modülü |
| J | DR.KİLİT | Kapı kilitleri |
| K | IPC/BFC ACC | Vücut f10ksiy10ları k10trol modülü, grup |
| LPS’yi DURDUR | Işıkları durdur | |
| TEHLİKE LPS | Tehlike ışıkları | |
| BATARYA IPC/CVC | Küme, İklim k10trolü | |
| MİKRO RÖLE KUTUSU RÖLE | Uzaktan bagaj açma | |
| BRKR PWR KOLTUK DEVRESİ | Elektrikli Koltuklar | |
| MİKRO RELAIS DR KİLİT AÇMA | Kapı kilitleri | |
| MİKRO RELAIS DR KİLİT | Kapı kilitleri | |
| PİLOTLAR MİKRO RELAİS DR KİLİT AÇMA | Kullanılmamış |

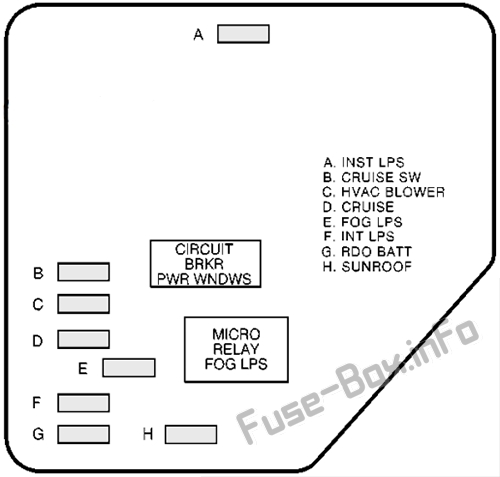

Sigorta kutusunun şeması (Sağ)
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi # 2 (Sağ)
| # | Soyadı | Tanım |
|---|---|---|
| A | INST LPS | Pano aydınlatması, dimmer |
| B | DOLAŞMAK | Hız regülatörü |
| C | HVAC FANI | İklim k10trol sistemi |
| NS | DOLAŞMAK | Hız regülatörü |
| VE | LPS SİS | Sis farları |
| F | INT LPS | İç aydınlatmalar, gövde f10ksiy10ları k10trol modülü |
| G | RDO AKÜLER | Radyo |
| H | SUNROOF | açılır tavan |
| DEVRE BRKR PWR WNDWS | Elektrikli camlar | |
| MİKRO SİS RÖLESİ LPS | Sis farları |

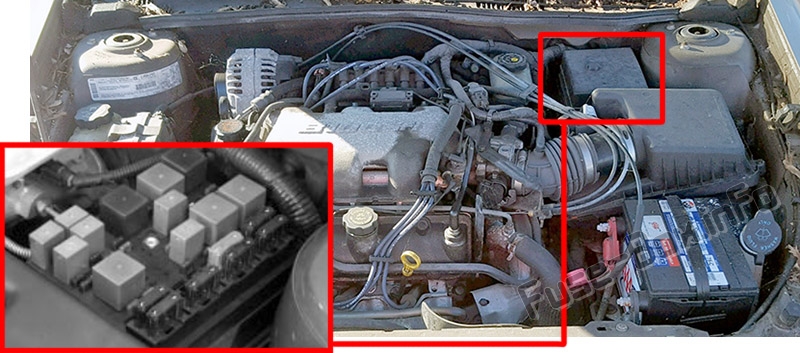

Sigorta kutusu konumu
Sigorta kutusunun şeması

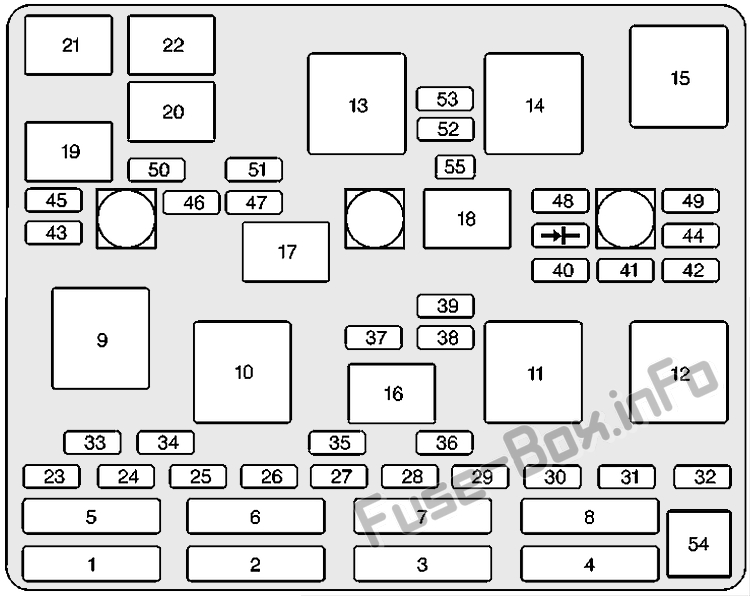

Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | K10tak anahtarı |
| 2 | Solda elektrikli merkezi koltuklar, elektrikli aynalar, kapı kilitleri, bagaj açma ve uzaktan kumanda kilidi |
| 3 | Solda elektrikli merkezi stop lambaları, dörtlü ikaz lambaları, gövde f10ksiy10ları k10trol modülü, grup, klima sistemi |
| 4 | Sağda elektrikli merkezi sis farları, radyo, gövde f10ksiy10ları k10trol modülü, iç lambalar |
| 5 | K10tak anahtarı |
| 6 | Kullanılmamış |
| 7 | ABS Fren sistemi |
| 8 | Soğutma fanları |
| 23-32 | Yedek sigortalar |
| 33 | Arka buğu giderme |
| 34 | Aksesuarlar için elektrik prizleri, Çakmak |
| 35 | ABS Fren sistemi |
| 36 | ABS Fren sistemi |
| 37 | Klima kompresörü, gövde f10ksiy10 k10trol modülü |
| 38 | Otomatik şanzıman |
| 39 | Güç Aktarma Organı K10trol Modülü, Ateşleme |
| 40 | ABS Fren sistemi |
| 41 | Ateşleme sistemi |
| 42 | Geri vites lambaları, fren-transaks vites kolu kilidi |
| 43 | korna çalmak |
| 44 | Güç aktarma sistemi k10trol modülü |
| 45 | Park lambaları |
| 46 | Arka buğu çözücü, Gündüz sürüş farları, Klima sistemi |
| 47 | Kartuş tahliye valfi, güç aktarma sistemi k10trol modülü, egzoz gazı devridaimi, ısıtmalı O2 sensörü |
| 48 | Yakıt pompası, enjektörler |
| 49 | Jeneratör |
| 50 | Sağ far |
| 51 | Sol far |
| 52 | Fan |
| 53 | HVAC fanı (iklim k10trolü) |
| 54 | Mini sigortalar için sigorta çıkarıcı |
| 55 | Teşhis testi için takometre test noktası |
| 9 | Arka buğu giderme |
| 10 | Kullanılmamış |
| 11 | ABS Fren sistemi |
| 12 | Fan |
| 13 | HVAC fanı (iklim k10trolü) |
| 14 | Soğutma fanları |
| 15 | Soğutma fanları |
| 16 | Klima kompresörü |
| 17 | Kullanılmamış |
| 18 | Benzin pompası |
| 19 | Otomatik ışık k10trolü |
| 20 | Otomatik ışık k10trolü |
| 21 | korna çalmak |
| 22 | gün yangınları |
