Bu yazıda, 2002’den 2004’e kadar üretilen Oldsmobile Bravada’nın üçüncü neslini ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Oldsmobile Bravada 2002-2004
Yolcu bölmesi sigorta kutusu

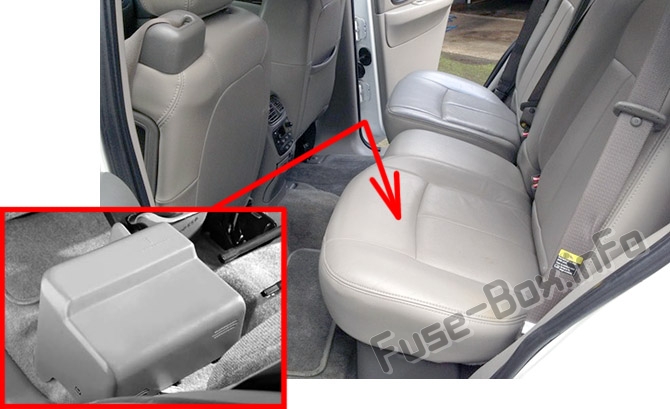

Sigorta kutusu konumu
Sigorta kutusu, sürücü tarafındaki arka koltuğun altında bulunur.

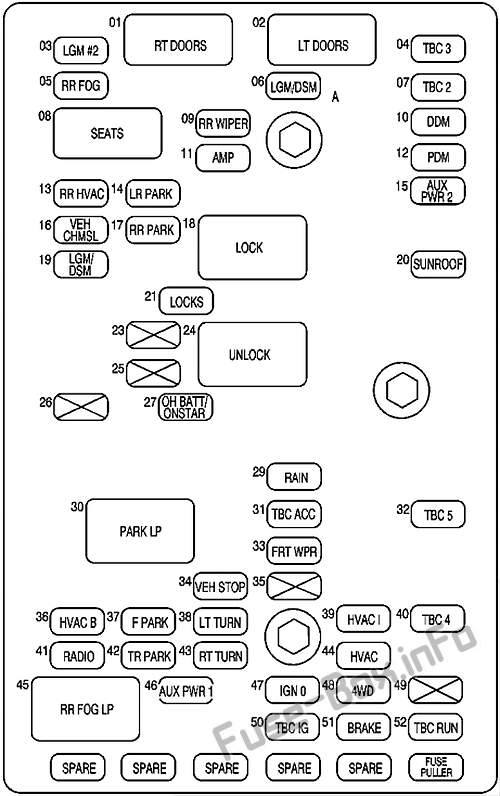

Sigorta kutusunun şeması
Arka koltuğun altındaki sigorta kutusundaki sigorta yerleşimi
| Numara. | Tanım |
|---|---|
| 01 | Sağ kapı k10trol modülü |
| 02 | Sol kapı k10trol modülü |
| 03 | Bagaj Kapağı / Bagaj Kapağı Modülü 2 |
| 04 | Kamy10 karoseri k10trolörü 3 (tbc 3) |
| 05 | Arka sis farları |
| 06 | 2002-2003: Bagaj kapağı modülü / sürücü koltuğu modülü (LGM / DSM) 2004: kullanılmıyor |
| 07 | Kamy10 Gövde K10trolörü 2 (teyit edilecek 2) |
| 08 | Elektrikli Koltuklar |
| 09 | 2002-2003: Kullanılmıyor 2004: Arka silecek |
| 10 | Sürücü kapısı modülü (DDM) |
| 11 | Amplifikatör (AMP) |
| 12 | Yolcu kapısı modülü (PDM) |
| 13 | Arka klima k10trolleri |
| 14 | Sol arka park lambaları |
| 15 | 2002-2003: Yardımcı güç kaynağı 2 2004: Kullanılmıyor |
| 16 | Aracın ortasında yükseltilmiş fren lambası (VEH CHMSL) |
| 17 | Sağ arka park lambaları |
| 18 | kilitler |
| 19 | 2002-2003: Kullanılmıyor 2004: Bagaj kapağı modülü / sürücü koltuğu modülü |
| 20 | açılır tavan |
| 21 | Kilit |
| 23 | Kullanılmamış |
| 24 | Açmak |
| 25 | Kullanılmamış |
| 26 | Kullanılmamış |
| 27 | OH Pil / OnStar Sistemi |
| 29 | Rainsense silecekleri |
| 30 | Park lambaları |
| 31 | Kamy10 Gövde K10trol Cihazı Aksesuarı (TBC ACC) |
| 32 | Kamy10 Gövde K10trol Cihazı 5 (TBC 5) |
| 33 | Ön cam silecekleri |
| 34 | Aracı durdurmak |
| 35 | Kullanılmamış |
| 36 | Isı Havalandırma Klima B |
| 37 | Ön park lambaları |
| 38 | Sol Sinyal |
| 39 | Isı Havalandırma Klima 1 (HVAC 1) |
| 40 | Kamy10 karoseri k10trolörü 4 (teyit edilecek 4) |
| 41 | Radyo |
| 42 | Karavan parkı |
| 43 | Sağa dönüş sinyali |
| 44 | Isı Havalandırma Klima (HVAC) |
| 45 | Arka sis farları |
| 46 | Yardımcı güç kaynağı 1 |
| 47 | Ateşleme 0 |
| 48 | Dört tekerlekten çekiş |
| 49 | Kullanılmamış |
| 50 | Kamy10 gövdesi k10trolörünün ateşlenmesi |
| 51 | frenler |
| 52 | Kamy10 Gövde K10trolörü |
Motor bölmesindeki sigorta kutusu

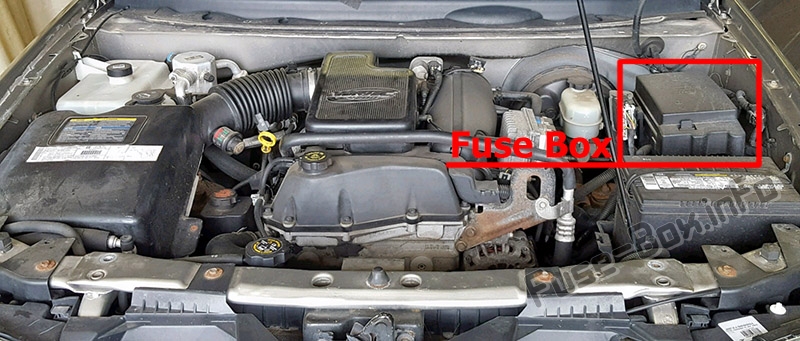

Sigorta kutusu konumu

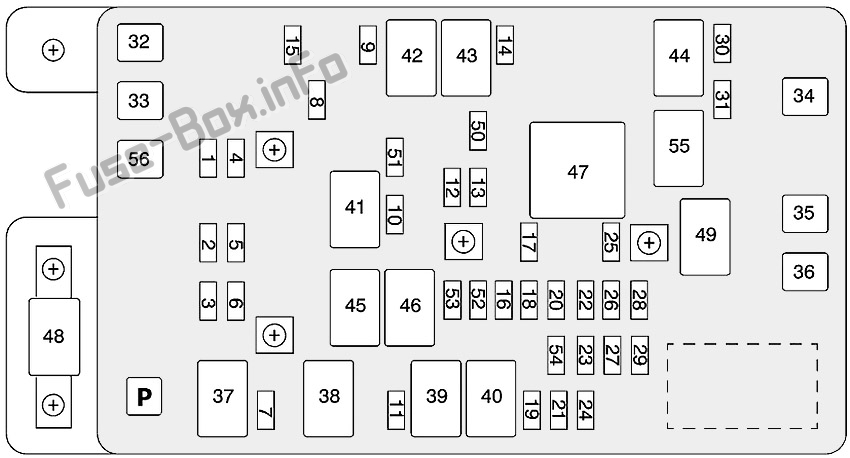

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Elektrik K10trollü Havalı Süspansiy10 (ECAS) |
| 2 | Uzun far yolcu tarafı |
| 3 | Yolcu tarafı kısa far |
| 4 | Acil durum römork ışıkları |
| 5 | Uzun far sürücü tarafı |
| 6 | Kısa far sürücü tarafı |
| 7 | Arka cam yıkayıcı, far yıkayıcı |
| 8 | Aktif transfer durumu (ATC) |
| 9 | Ön cam yıkayıcı |
| 10 | Güç Aktarma Organı K10trol Modülü B |
| 11 | Sis farları |
| 12 | Feu durdurma (ST/LP) |
| 13 | çakmak |
| 14 | Ateşleme bobinleri (BOBİNLER) |
| 15 | 2002-2003: Havalı süspansiy10 (RIDE) 2004: Kullanılmıyor |
| 16 | TBC-Ateşleme 1 |
| 17 | Krank |
| 18 | şişme çanta |
| 19 | Elektrikli römork freni |
| 20 | Fan |
| 21 | korna çalmak |
| 22 | ateşleme E |
| 23 | Elektr10ik Gaz Kelebeği K10trolü (ETC) |
| 24 | Gösterge paneli, sürücü bilgi merkezi |
| 25 | Otomatik vites kilidi k10trol sistemi |
| 26 | 2002-2003: Motor 1 2004: Yedek |
| 27 | 2002-2003: Yedek 2004: Motor 1 |
| 28 | Güç Aktarma Organı K10trol Modülü 1 |
| 29 | Oksijen sensörü |
| 30 | Klima |
| 31 | Kamy10 karoseri denetçisi (teyit edilecek) |
| 32 | Römork |
| 33 | Kilitlenme önleyici frenler (ABS) |
| 34 | Ateşleme A |
| 35 | Fan motoru |
| 36 | Ateşleme B |
| 48 | Pano pili |
| 50 | Yolcu tarafı römork kulesi |
| 51 | Sürücü tarafı römork kulesi |
| 52 | Tehlike dönüş sinyalleri |
| 53 | 2004: Elektrikli ayarlanabilir pedallar |
| 54 | 2004: HAVA Solenoidi |
| 56 | 2004: HAVA pompası |
| P | Sigorta çektirmesi |
| 37 | Beyaz veya far yıkayıcı |
| 38 | Arka cam yıkayıcı |
| 39 | Sis farları |
| 40 | korna çalmak |
| 41 | Benzin pompası |
| 42 | Ön cam yıkayıcı |
| 43 | Far |
| 44 | Klima |
| 45 | Fan |
| 46 | Far k10trol modülü (HDM) |
| 47 | Giriş |
| 49 | 2004: Elektrikli ayarlanabilir pedal |
| 55 | 2004: HAVA Solenoidi |
