Bu yazıda, 1995’ten 1999’a kadar üretilen ilk nesil Oldsmobile Aurora’yı ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Oldsmobile Aurora 1997-1999
Pano sigorta kutusu

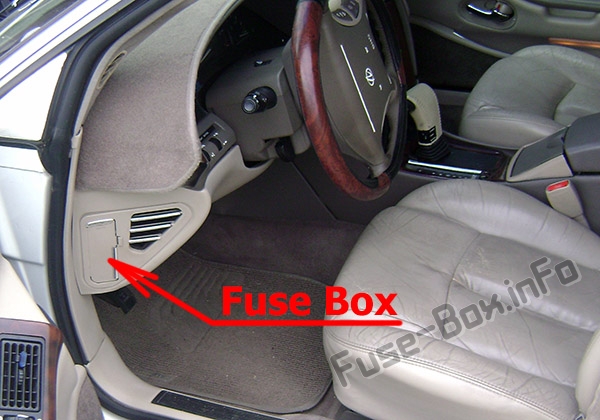

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.

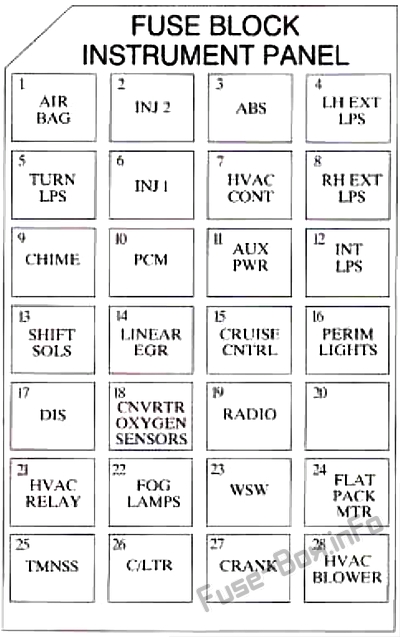

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Tanım |
|---|---|
| 1 | Ek şişirilebilir koruma (hava yastığı) |
| 2 | enjektörler |
| 3 | Kilitlenme önleyici fren sistemi |
| 4 | Sol dış lambalar |
| 5 | Sinyal Lambaları |
| 6 | enjektörler |
| 7 | İklim k10trolleri |
| 8 | Düz dış lambalar |
| 9 | Zil (K10tak 1), Hafıza oyunu |
| 10 | Güç Aktarma Organı K10trol Modülü, VATS PASS-Key II |
| 11 | Yardımcı güç |
| 12 | İç mekan lambaları |
| 13 | Vites Değiştirme Solenoidleri |
| 14 | Doğrusal EGR |
| 15 | Hız regülatörü |
| 16 | Çevre ışıkları |
| 17 | Sürücü Bilgi Merkezi |
| 18 | Oksijen Sensörü Dönüştürücü |
| 19 | Radyo |
| 20 | Kullanılmamış |
| 21 | Klima rölesi |
| 22 | Sis farları |
| 23 | Ön cam silecekleri |
| 24 | Düz motor |
| 25 | TMNSS |
| 26 | çakmak |
| 27 | Krank, hava yastığı modülü |
| 28 | Klima fanı |
Arka bölme sigorta kutuları

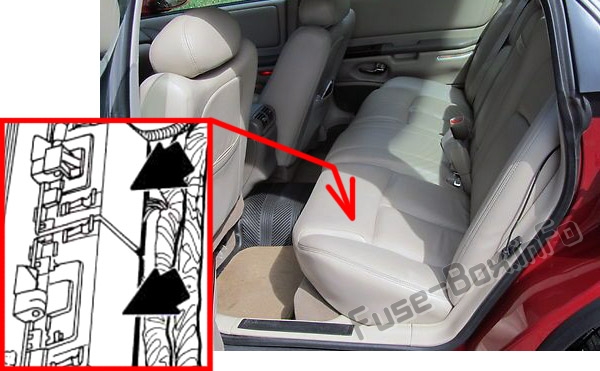

Sigorta kutusu konumu
Sürücü tarafında arka koltuğun altında iki kilitli dolap bulunur.

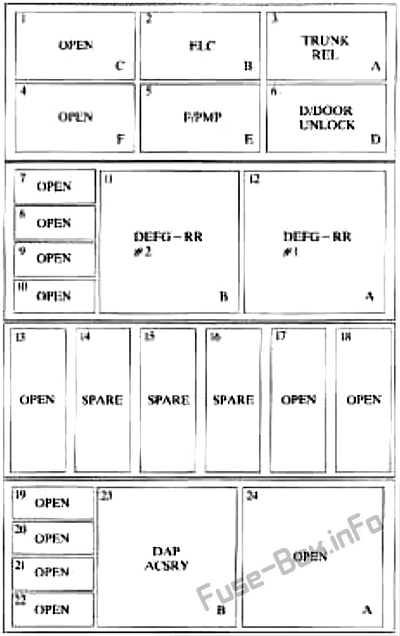

Sigorta kutusunun şeması (solda)
Arka sigorta kutusundaki sigorta yerleşimi – sol
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Elektr10ik seviye k10trol rölesi |
| 3 | Bagaj açma rölesi |
| 4 | Kullanılmamış |
| 5 | Yakıt pompası rölesi |
| 6 | Sürücü kapısı kilit açma rölesi |
| 7-10 | Kullanılmamış |
| 11 | Arka buğu çözücü rölesi (üst bölge) |
| 12 | Arka buğu çözücü rölesi (alt alan) |
| 13 | Kullanılmamış |
| 14 | Kıyamamak |
| 15 | Kıyamamak |
| 16 | Kıyamamak |
| 17-22 | Kullanılmamış |
| 23 | Doğrudan aksesuar güç kaynağı – Aksesuar rölesi |
| 24 | Kullanılmamış |

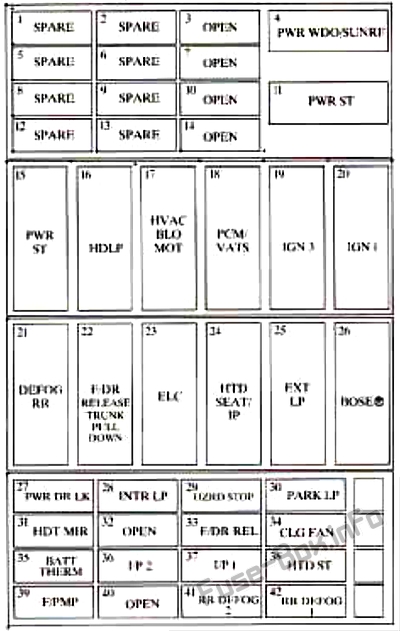

Sigorta kutusunun şeması (sağda)
Arka sigorta kutusundaki sigorta yerleşimi – sağ
| Numara. | Tanım |
|---|---|
| 12 | Kıyamamak |
| 3 | Kullanılmamış |
| 4 | Devre kesici – Elektrikli camlar, Sunroof |
| 5, 6 | Kıyamamak |
| 7 | Kullanılmamış |
| 8, 9 | Kıyamamak |
| 10 | Kullanılmamış |
| 11 | Devre kesici – Elektrikli koltuk |
| 12, 13 | Kıyamamak |
| 14 | Kullanılmamış |
| 15 | Elektrikli koltuk |
| 16 | Devre kesici – Farlar |
| 17 | HVAC Fan Motoru |
| 18 | Güç Aktarma Organı K10trol Modülü, PASS-Key II |
| 19 | ateşleme 3 |
| 20 | ateşleme 1 |
| 21 | Arka buğu çözücü |
| 22 | Bagaj ve yakıt kapılarının kilidinin açılması ve bagajın indirilmesi |
| 23 | Elektr10ik seviye k10trolü |
| 24 | Isıtmalı koltuk, gösterge paneli |
| 25 | Dış mekan lambaları |
| 26 | Bose stereo (Opsiy10el) |
| 27 | Elektrikli kapı kilitleri |
| 28 | İç mekan lambaları |
| 29 | Tehlike ışıkları, Stop lambaları |
| 30 | Park lambaları |
| 31 | Isıtmalı dış ayna |
| 32 | Kullanılmamış |
| 33 | Yakıt doldurma kapağı açıklığı |
| 34 | Soğutma fanı rölesi |
| 35 | Pil termistörü |
| 36 | Pano – Elektrik anteni, uzaktan CD değiştirici, radyo kasası |
| 37 | Gösterge Paneli – Uzaktan Aksesuar Güç Modülü, Yağ Seviyesi Göstergesi, ALDL |
| 38 | Isıtmalı koltuklar |
| 39 | Benzin pompası |
| 40 | Kullanılmamış |
| 41 | Arka buğu çözücü 2 |
| 42 | Arka buğu çözücü 1 |
Motor bölmesindeki sigorta kutusu

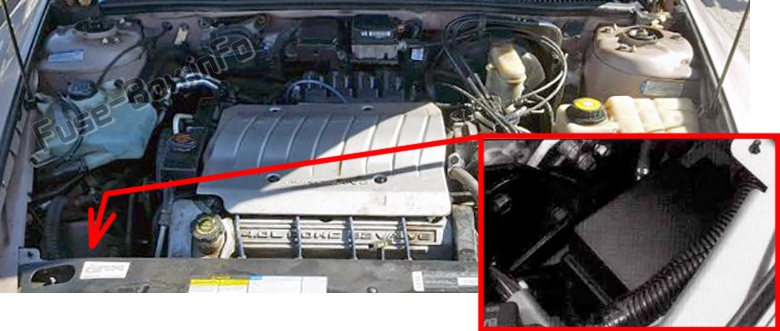

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Tanım |
|---|---|
| 1 | Klima merkezi |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | korna çalmak |
| 5 | Kullanılmamış |
| 6 | Sis farı 2 |
| 7 | Soğutma fanı # 2 |
| 8 | Soğutma fanı # 3 |
| 9 | Fan |
| 10 | ABS ana |
| 11 | ABS pompa motoru |
| 12 | Sis lambası |
| 13 | korna çalmak |
| 14 | Kullanılmamış |
