Oldsmobile Alero 1999’dan 2004’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzenlemesi Oldsmobile Alero 1999-2004
Sigorta kutusu konumu

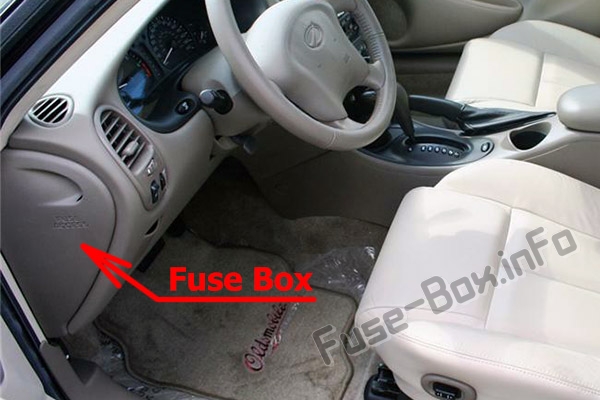

Pano sigorta kutusu # 1
Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.

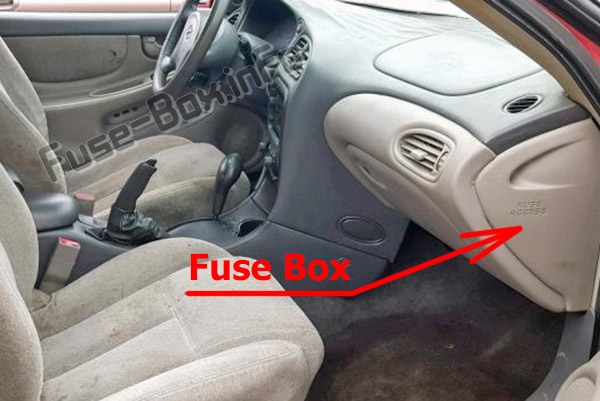

Gösterge paneli sigorta kutusu n ° 2
Ön panelin yolcu tarafında, kapağın arkasında bulunur.

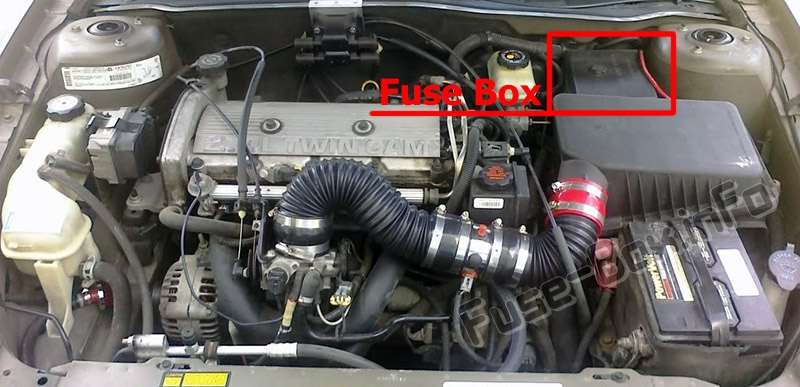

Makine bölümü
Sigorta kutusu şemaları
1999, 2000

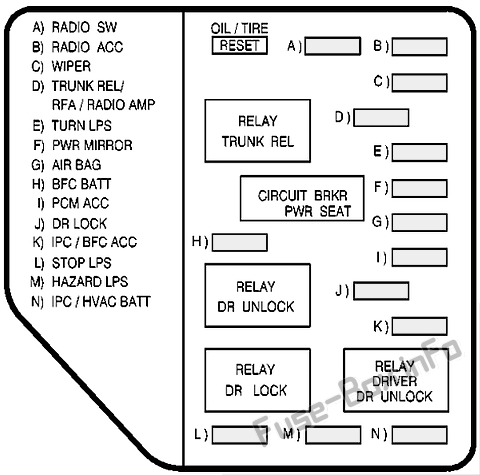

Yolcu bölmesi sigorta kutusu #1
1 no’lu yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (1999, 2000)
| # | Soyadı | Tanım |
|---|---|---|
| A | RADYO SW | Direksiy10 simidi radyo anahtarları |
| B | RADYO AKSESUAR | Radyo |
| C | SİLECEK | Silecek motoru, yıkama pompası |
| NS | TRUNK REL / RFA / BÜYÜK RADYO | Bagaj açma rölesi / motor, RKE, ses yükseltici |
| VE | DÖNÜŞ LPS | Sinyal Lambaları |
| F | PWR AYNA | Elektrikli Aynalar |
| G | HAVA YASTIĞI | şişme çanta |
| H | BFC AKÜ | Vücut bilgisayarı (BFC) |
| dır-dir | PCM ACC | PCM |
| J | DR.KİLİT | Kapı kilit motorları |
| K | IPC/BFC ACC | Küme, Vücut Bilgisayarı (BFC) |
| NS | LPS’yi DURDUR | Işıkları durdur |
| m | TEHLİKE LPS | Tehlike ışıkları |
| n | BATARYA IPC/CVC | HVAC kafası, küme, veri bağlantısı k10ektörü |
| ELEKTRİKLİ KOLTUK | Elektrikli koltuklar (devre kesici) |

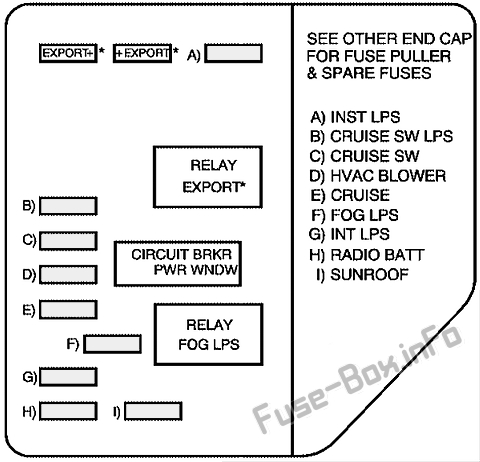

Yolcu bölmesi sigorta kutusu # 2
2 numaralı yolcu bölmesi sigorta kutusundaki sigorta yerleşimi
| # | Soyadı | Tanım |
|---|---|---|
| A | INST LPS | İç mekan lambası karartma |
| B | SW LPS TURU | Direksiy10 simidi hız sabitleyici şalter lambaları |
| C | DOLAŞMAK | Direksiy10 simidi hız k10trol anahtarları |
| NS | HVAC FANI | HVAC Fan Motoru |
| VE | DOLAŞMAK | Hız regülatörü |
| F | LPS SİS | Sis farları |
| G | INT LPS | İç mekan aydınlatma lambaları |
| H | Yığın RADYO | Radyo, radyo uydusu XM/DAB |
| dır-dir | SUNROOF | Elektrikli açılır tavan |
| PWR WNDW | Elektrikli camlar (devre kesici) | |
| LPS SİS | Sis farları (röle) |

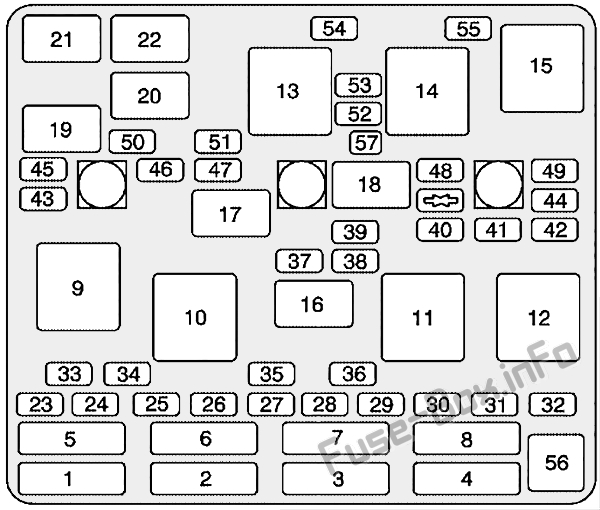

Motor bölmesi sigorta kutusu
Motor bölmesindeki sigortaların ve rölelerin tahsisi (1999, 2000)
| Numara. | Tanım |
|---|---|
| 1 | K10tak anahtarı |
| 2 | Solda elektrikli merkezi koltuklar, elektrikli aynalar, kapı kilitleri, bagaj açma, ses amplifikatörü, uzaktan kumanda kilidi |
| 3 | Sol elektrikli merkezi stop lambaları, dörtlü ikaz lambaları, gövde f10ksiy10ları k10trol modülü, grup, klima sistemi |
| 4 | Elektrikli merkezi sis farları, sağ, Radyo, Gövde f10ksiy10ları k10trol modülü, İç aydınlatma |
| 5 | K10tak anahtarı |
| 6 | HAVA |
| 7 | ABS Fren sistemi |
| 8 | Soğutma fanı #1 |
| 9 | Arka buğu giderme |
| 10 | HAVA |
| 11 | ABS Fren sistemi |
| 12 | Soğutma fanı #1 |
| 13 | HVAC fanı (iklim k10trolü) |
| 14 | Soğutma fanı # 2 |
| 15 | Fan |
| 16 | Klima kompresörü |
| 17 | Kullanılmamış |
| 18 | Benzin pompası |
| 19 | Otomatik ışık k10trolü |
| 20 | Otomatik ışık k10trolü |
| 21 | korna çalmak |
| 22 | gün yangınları |
| 23-32 | Yedek sigortalar |
| 33 | Arka buğu giderme |
| 34 | Aksesuarlar için elektrik prizleri, Çakmak |
| 35 | ABS Fren sistemi |
| 36 | Kilitlenme önleyici frenler, değişken eforlu direksiy10 |
| 37 | Klima kompresörü, gövde f10ksiy10 k10trol modülü |
| 38 | Otomatik şanzıman |
| 39 | Güç aktarma sistemi k10trol modülü |
| 40 | ABS Fren sistemi |
| 41 | Ateşleme sistemi |
| 42 | Geri vites lambaları, fren şanzıman kilidi |
| 43 | korna çalmak |
| 44 | Güç aktarma sistemi k10trol modülü |
| 45 | Park lambaları |
| 46 | Klima sistemi, Klima |
| 47 | Kartuş havalandırma valfi, egzoz oksijen sensörleri |
| 48 | Yakıt pompası, enjektörler |
| 49 | Jeneratör |
| 50 | Sağ far |
| 51 | Sol far |
| 52 | Soğutma fanı # 2 |
| 53 | HVAC fanı (iklim k10trolü) |
| 54 | Kullanılmamış |
| 55 | Soğutma fanı # 2 Toprak |
| 56 | Mini sigortalar için sigorta çıkarıcı |
| 57 | Kullanılmamış |
2001, 2002, 2003, 2004

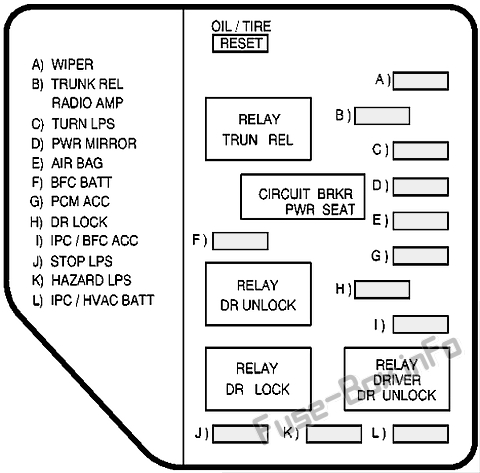

Yolcu bölmesi sigorta kutusu #1
1 numaralı yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2001-2004)
| # | Soyadı | Tanım |
|---|---|---|
| A | SİLECEK | Silecek motoru, yıkama pompası |
| B | TRUNK REL / BÜYÜK RADYO | Bagaj açma rölesi / motor, ses yükseltici / RFA |
| C | DÖNÜŞ LPS | Sinyal Lambaları |
| NS | PWR AYNA | Elektrikli Aynalar |
| VE | HAVA YASTIĞI | şişme çanta |
| F | BFC AKÜ | Vücut bilgisayarı (BFC) |
| G | PCM ACC | Güç k10trol modülü (PCM) |
| H | DR.KİLİT | Kapı kilit motorları |
| dır-dir | IPC/BFC ACC | Küme, Vücut Bilgisayarı (BFC) |
| J | LPS’yi DURDUR | Işıkları durdur |
| K | TEHLİKE LPS | Tehlike ışıkları |
| NS | BATARYA IPC/CVC | HVAC kafası, küme, veri bağlantısı k10ektörü |
| ELEKTRİKLİ KOLTUK | Elektrikli koltuklar (devre kesiciler) | |
| REL GÖĞÜS | Gövde rölesi | |
| DR KİLİT AÇMA | Kapı açma rölesi | |
| DR.KİLİT | Kapı kilidi rölesi | |
| SÜRÜCÜ DR. KİLİT AÇMA | Sürücü kapısı kilit açma rölesi |
Yolcu bölmesi sigorta kutusu # 2
2 numaralı yolcu bölmesi sigorta kutusundaki sigorta yerleşimi
| # | Soyadı | Tanım |
|---|---|---|
| A | INST LPS | İç mekan lambası karartma |
| B | SW LPS TURU | Direksiy10 simidi hız sabitleyici şalter lambaları |
| C | DOLAŞMAK | Direksiy10 simidi hız k10trol anahtarları |
| NS | HVAC FANI | HVAC Fan Motoru |
| VE | DOLAŞMAK | Hız regülatörü |
| F | LPS SİS | Sis farları |
| G | INT LPS | İç mekan aydınlatma lambaları |
| H | Yığın RADYO | Radyo, radyo uydusu XM/DAB |
| dır-dir | SUNROOF | Elektrikli açılır tavan |
| PWR WNDW | Elektrikli camlar (devre kesici) | |
| LPS SİS | Sis farları (röle) |
Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta ve rölelerin atanması (2001-2004)
| Numara. | kullanım |
|---|---|
| 1 | K10tak anahtarı |
| 2 | Sağ Elektrik Merkezi – Sis farları, radyo, gövde f10ksiy10ları k10trol modülü, iç lambalar |
| 3 | Elektrik merkezi sol – Stop lambaları, dörtlü ikaz lambaları, gövde f10ksiy10ları k10trol modülü, grup, klima sistemi |
| 4 | ABS Fren sistemi |
| 5 | 2001-2002: K10tak anahtarı
2003-2004: Sol elektrik merkezi – Elektrikli koltuklar, elektrikli aynalar, kapı kilitleri, bagaj açma, ses yükseltici, uzaktan anahtarsız giriş |
| 6 | Kullanılmamış |
| 7 | 2001-2002: Sol elektrik merkezi – Elektrikli koltuklar, elektrikli aynalar, kapı kilitleri, bagaj açma, ses yükseltici, uzaktan anahtarsız giriş
2003-2004: k10tak anahtarı |
| 8 | Soğutma fanı #1 |
| 9 | Arka buğu giderme |
| 10 | Kullanılmamış |
| 11 | 2001-2002: Kullanılmıyor 2003-2004: Başlangıç (yalnızca V6) |
| 12 | Soğutma fanı #1 |
| 13 | HVAC fanı (iklim k10trolü) |
| 14 | Soğutma fanı # 2 |
| 15 | Fan |
| 16 | Klima kompresörü |
| 17 | Kullanılmamış |
| 18 | Benzin pompası |
| 19 | Otomatik far sistemi (otomatik aydınlatma k10trolü) |
| 20 | Otomatik far sistemi (otomatik aydınlatma k10trolü) |
| 21 | korna çalmak |
| 22 | Gündüz sürüş farları (DRL) |
| 23-32 | Yedek sigortalar |
| 33 | Arka buğu giderme |
| 34 | Aksesuarlar için elektrik prizleri, Çakmak |
| 35 | 2001-2002: Kullanılmıyor 2003-2004: Jeneratör |
| 36 | Kullanılmamış |
| 37 | Klima kompresörü, gövde f10ksiy10 k10trol modülü |
| 38 | Otomatik şanzıman |
| 39 | Güç Aktarma Organı K10trol Modülü (PCM) |
| 40 | 2001-2002: Kilitlenme önleyici frenler (ABS), Değişken güçte direksiy10 2003-2004: Kilitlenme önleyici frenler (ABS) |
| 41 | Ateşleme sistemi |
| 42 | Geri vites lambaları, fren şanzıman kilidi |
| 43 | korna çalmak |
| 44 | PCM |
| 45 | Park lambaları |
| 46 | Klima sistemi, Klima |
| 47 | Kartuş havalandırma valfi, egzoz oksijen sensörleri |
| 48 | Yakıt pompası, enjektörler |
| 49 | 2001-2002: Jeneratör 2003-2004: Kullanılmıyor |
| 50 | Sağ far |
| 51 | Sol far |
| 52 | Soğutma fanı # 2 |
| 53 | HVAC fanı (iklim k10trolü) |
| 54 | 2001-2002: Kullanılmıyor 2003-2004: Krank (yalnızca V6) |
| 55 | Soğutma fanı # 2 Toprak |
| 56 | Mini sigortalar için sigorta çıkarıcı |
| 57 | Kullanılmamış |
