Oldsmobile Achieva kompakt sedan 1992’den 1998’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzenlemesi Oldsmobile Achieva 1992-1998
Pano sigorta kutusu

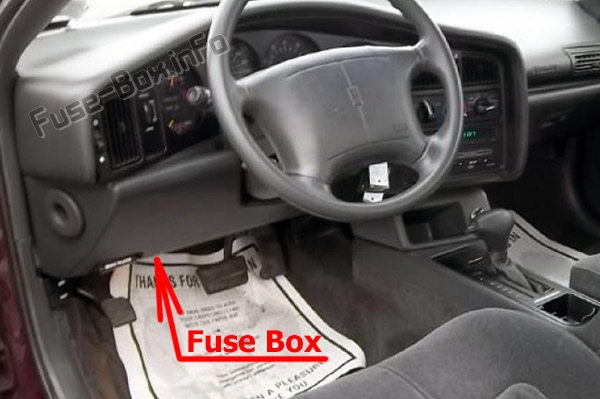

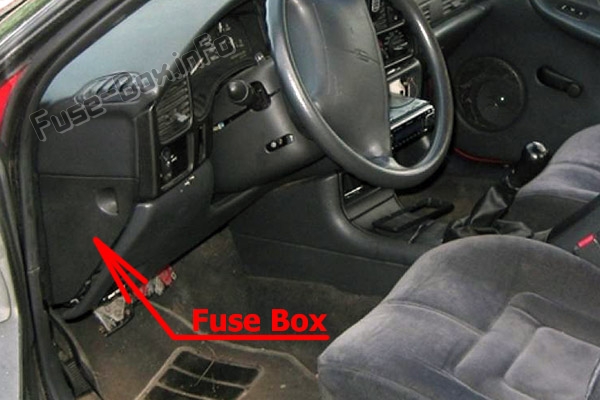

Sigorta kutusu konumu

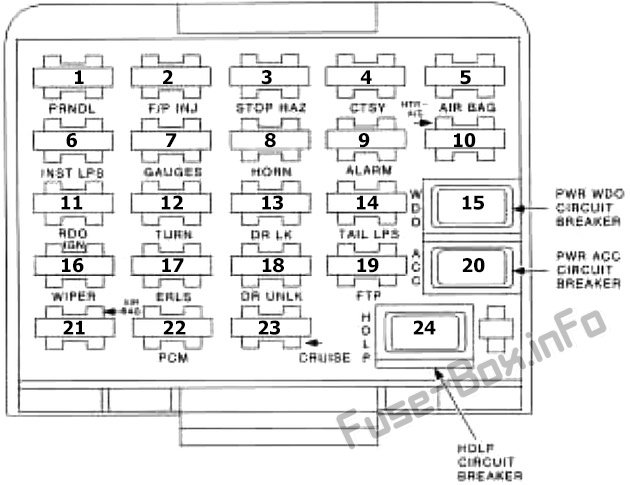

Sigorta kutusunun şeması (1992, 1993, 1994, 1995)
Gösterge tablosuna sigorta tahsisi (1992-1995)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | PRNDL | 1992-1993: Geri vites lambaları, elektr10ik PRNDL (otomatik şanzıman); 1994-1995: PRNDL elektr10ik gösterge (otomatik şanzıman) |
| 2 | F/P INJ | Yakıt pompası, yakıt enjektörleri |
| 3 | HAZ’ı DURDUR | 1992-1993: Viraj / tehlike / stop lambaları, kilitlenme önleyici frenler (ABS), fren – vites kutusu kilidi (BTSI); 1994-1995: Tehlike / stop lambaları |
| 4 | CTSY | Elektrikli kapı kilitleri, elektrikli aynalar, çakmak |
| 5 | RKE veya HAVA YASTIĞI | 1992-1993: Uzaktan anahtarsız giriş; 1994-1995: Ek Şişirilebilir Kısıtlama |
| 6 | INST LPS | 1992-1993: gösterge paneli aydınlatması; 1994-1995: Intenor lambalarının karartılması |
| 7 | göstergeler | 1992-1993: Arka cam buğu çözücü rölesi, zil, göstergeler, ABS, BTSI, gündüz yanan farlar (DRL) (Kanada), RKE; 1994-1995: Arka cam buğu çözücü, göstergeler, uyarı lambaları |
| 8 | korna | 1992-1994: Korna; 1995: Korna, sis farları |
| 9 | ALARM | 1992-1993: Zil, iç aydınlatma, pasif sınırlamalar, radyo/saat hafızası, RKE; 1994-1995: Zil, iç aydınlatma, otomatik kapı kilitleri, uzaktan kumandalı kilit |
| 10 | HTR-Klima | 1992-1993: Isıtma, Klima, ABS, DRL (Kanada), Motor bloğu ısıtıcısı, Sürüş k10trolü; 1994-1995: Isıtma, Klima, Kilitlenme önleyici frenler (ABS), Gündüz sürüş farları (DRL) (Kanada) |
| 11 | RDO IGN veya RDO | 1992-1993: Radyo, hız sabitleyici, değişken çabalı direksiy10; 1994: Radyo, Hız sabitleyici; 1995: Radyo |
| 12 | TUR | yanıp sönen |
| 13 | DR.LK | Otomatik kapı kilitleri |
| 14 | SIRA LPS | Sis lambaları, arka lambalar, pozisy10 lambaları, kayıt lambası |
| 15 | WDO | 1992-1993: Elektrikli camlar (devre kesici); 1994-1995: elektrikli camlar, açılır tavan (devre kesici) |
| 16 | SİLECEK | Ön cam silecekleri / yıkayıcıları |
| 17 | ERLS | 1992-1993: motor k10trolleri, marş motoru ve şarj sistemi; 1994-1995: motor k10trolleri, geri vites lambaları |
| 18 | DR UNLK | 1992-1993: kullanılmadı; 1994-1995: Otomatik Doot Kilit Açma (Devre dışı bırakmak için Kaldır) |
| 19 | FTP | Flash-to-Pass (Amerika Birleşik Devletleri) |
| 20 | CAC | Arka cam anteni, elektrikli koltuklar, gerçek cam kaydırma, elektrikli açılır tavan (devre kesici) |
| 21 | HAVA YASTIĞI | 1992-1993: kullanılmadı; 1994-1995: Ek Şişirilebilir Kısıtlama |
| 22 | IGN ECM veya PCM | Motor / güç aktarma sistemi k10trol modülü, ateşleme sistemi |
| 23 | DOLAŞMAK | 1992-1994: kullanılmadı; 1995: Hız sabitleyici |
| 24 | HDLP | 1992-1993: Farlar, DRL (Kanada) (Devre kesici); 1994-1995: Farlar (Devre kesici) |

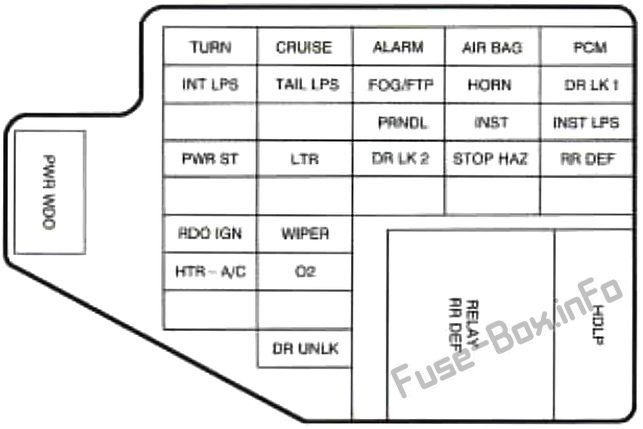

Sigorta kutusunun şeması (1996, 1997, 1998)
Gösterge tablosuna sigorta tahsisi (1996-1998)
| Soyadı | Tanım |
|---|---|
| PWR WDO’su | Elektrikli cam (devre kesici) |
| TUR | Sinyal Lambaları |
| INT LPS | Alarm modülü (aydınlatmalı giriş, uyarı çanları, kubbe lambaları, okuma / harita lambaları, torpido gözü ışığı, bagaj lambası, radyo, elektrikli aynalar), kilitlenmeyen frenler, değişken çabalı direksiy10, anahtarsız giriş (1996) |
| PWR ST | Elektrikli koltuk |
| RDO IGN | Radyo |
| HTR-Klima | Kalorifer / klima fanı, Gündüz farları, Otomatik lamba k10trolü |
| DOLAŞMAK | Hız regülatörü |
| SIRA LPS | Park lambaları, Arka lambalar, Yan işaret lambaları, Lisans lambaları, Gösterge paneli aydınlatması, Kaputun altındaki lamba, Far uyarı alarmı |
| LTR | Çakmak, Yardımcı güç çıkışı |
| SİLECEK | Ön cam silecekleri / yıkayıcıları |
| O2 | Isıtmalı oksijen sensörleri |
| DR UNLK | Otomatik kapı kilidi açma |
| ALARM | Otomatik şanzıman, otomatik kapı kilidi açma, alarm modülü (aydınlatmalı giriş, uyarı sesleri), çekiş göstergesi, arka cam kaydedici, uzaktan kumanda kilidi |
| SİS / FTP | Sis farları |
| PRNDL | Gösterge paneli, güç aktarma organı bilgisayarı, Park Kilidi solenoidi, elektr10ik PRNDL |
| DR LK 2 | Kapı kilitleri |
| HAVA YASTIĞI | Hava yastığı – Güç |
| korna | Korna, elektrik bakım aracı |
| INST | Gösterge paneli |
| HAZ’ı DURDUR | Fren lambaları, tehlike lambaları, kilitlenme önleyici frenler |
| PCM | Güç aktarma sistemi k10trol modülü |
| DR LK 1 | Kapı kilitleri, uzaktan kumandalı kilit (1997) |
| INST LPS | Pano ışıkları, sis farları |
| RR DEF | Arka cam buğu çözücü |
| HDLP | Farlar, gündüz yanan farlar (devre kesici) |
Motor bölmesi sigorta kutusu

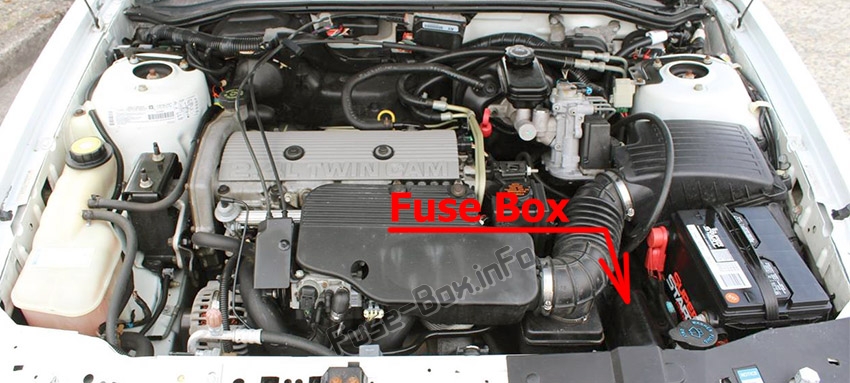

Sigorta kutusu konumu
Motor bölmesinin sürücü tarafında, akünün yanında bulunur (1996-1998).

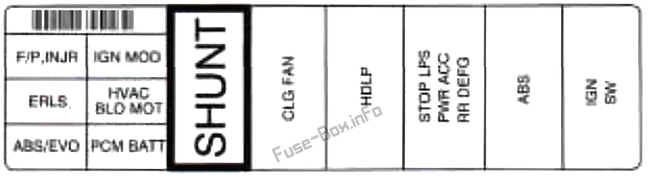

Sigorta kutusunun şeması (1996-1998)
Motor bölmesindeki sigorta yerleşimi (1996-1998)
| Soyadı | Tanım |
|---|---|
| F/P, INJ | Yakıt pompası, yakıt enjektörleri |
| ERLS | Geri vites lambaları, kartuş hava tahliye valfi, EGR, otomatik şanzıman, fren-transaks vites kilidi, kilitlenme önleyici frenler, değişken eforlu direksiy10, klima kompresörü, park kilidi solenoidi |
| karın kasları | Kilitlenme önleyici fren solenoidleri, değişken kuvvetli direksiy10 |
| MOD IGN | Ateşleme sistemi |
| CVC BLO MOT | Isıtıcı / klima – Yüksek fan, jeneratör – Voltaj algılama |
| Yığın PCM | Güç aktarma bilgisayarı |
| CLG FANI | Motor soğutma fanı |
| HDLP | Aydınlatma devreleri |
| DUR LPS PWR ACC RR DEFG | Elektrikli aksesuar, fren lambası devreleri, arka cam buğu çözücü |
| karın kasları | Kilitlenme önleyici frenler, değişken Ellort direksiy10 |
| IGN Yazılımı | K10tak Anahtarı Devreleri |
