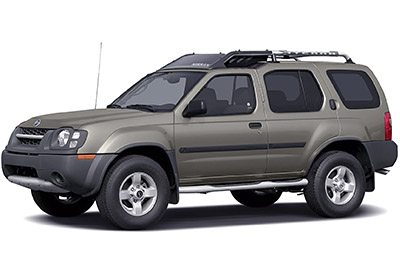

Bu yazıda 1999’dan 2004’e kadar üretilen ilk nesil Nissan Xterra’yı (WD22) ele alıyoruz. Burada
Sigorta düzeni Nissan Xterra 1999-2004

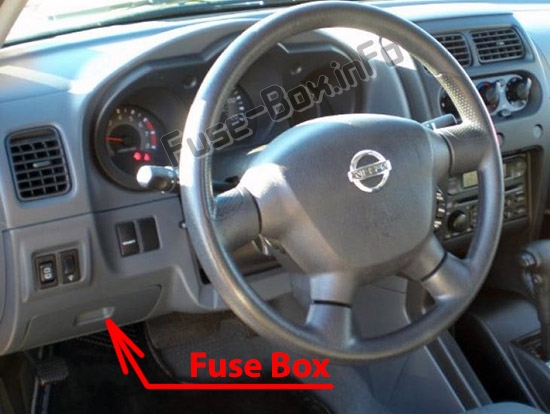

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin altında ve solunda kapağın arkasında bulunur.

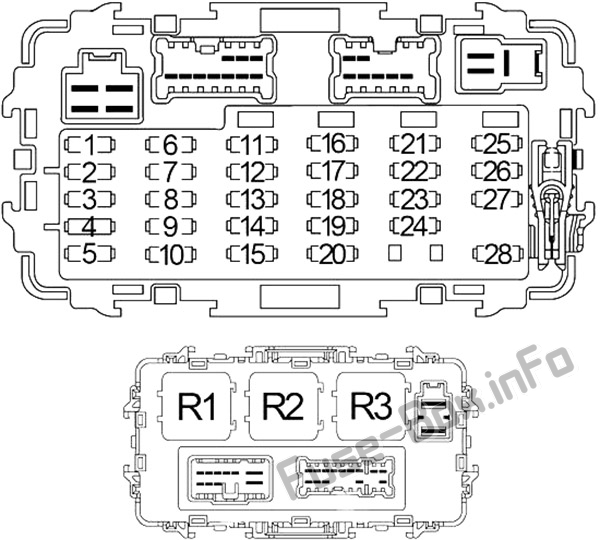

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 15 | Yakıt pompası rölesi |
| 2 | 7.5 | Tehlike anahtarı |
| 3 | 10 | enjektörler |
| 4 | – | – |
| 5 | 7.5 / 10 | 1999-2000 (7.5A): ASCD fren anahtarı (hız kilidi fren anahtarı), hırsızlık uyarı rölesi, SECU, ASCD ana anahtar, uyarı zili ünitesi, elektrikli cam rölesi, ünite gündüz yanan ışık k10trolü
2001-2004 (10A): ASCD Fren Anahtarı (Hız Kilidi Fren Anahtarı), Araç Emniyet Rölesi, SECU, ASCD K10trol Ünitesi, Uyarı Zili Ünitesi, Arka Cam Buğu Çözücü Rölesi, Zamanlayıcı Arka cam buğu çözücü, düşük lastik basıncı uyarı sistemi, gündüz çalışan ışık k10trol ünitesi, aşırı hız tutma k10trol modülü (KA24DE + Otomatik Şanzıman) |
| 6 | 20 | Ön silecek motoru, Ön yıkama motoru, Ön silecek anahtarı |
| 7 | 7.5 | Motor k10trol modülü (ECM), gündüz yanan ışık k10trol ünitesi |
| 8 | 10 | ABS, Basınç anahtarı |
| 9 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 10 | 10 | Arka silecek motoru, arka silecek motoru |
| 11 | 10 | Kombine hız göstergesi, debriyaj kilit rölesi, 4×4 anahtarı, geri vites lambası anahtarı, nötr aktarma anahtarı, CAN dönüştürücü, direksiy10 açı sensörü, pusula ve termometre, veri bağlantısı k10ektörü |
| 12 | 10 | Park / Boş K10um Anahtarı, Şanzıman K10trol Modülü (TCM) |
| 13 | 10 | Motor K10trol Modülü (ECM), EGRC Solenoid Valfi, EVAP Kartuş Havalandırma K10trol Valfi, Vakum Kesme Valfi Baypas Valfi, Kompresör Baypas Valfi K10trol Solenoidi, Harita / Baro Anahtarı Solenoid Valfı |
| 14 | 15 | Isıtılmış oksijen sensörü |
| 15 | 10 | IACV-AAC valfi, gaz kelebeği konum sensörü |
| 16 | – | – |
| 17 | 10 | Tehlike anahtarı, çoklu uzaktan kumanda rölesi (1999-2000) |
| 18 | 10 | Ses, ayna anahtarı, soket rölesi (1999-2000) |
| 19 | 15 | Fan motoru |
| 20 | 7.5 | Düşük Lastik Basıncı Uyarı Sistemi (2003-2004), SECU |
| 21 | 15 | 1999-2001: Arka cam buğu çözücü rölesi |
| 22 | 20 | Fren lambası şalteri, çekme k10trol ünitesi |
| 23 | 15 | çakmak |
| 24 | 15 | Fan motoru |
| 25 | 15/20 | 1999-2001 (15A): arka cam, arka cam buğu çözücü rölesi 2002-2004 (20A): arka cam buğu çözücü rölesi |
| 26 | 7.5 | Veri bağlantısı k10ektörü, okuma ışığı, mod ışığı, düşük lastik basıncı uyarı sistemi (2003-2004) |
| 27 | 10 | Motor K10trol Modülü (ECM), ECM Rölesi (ECCS Rölesi) |
| 28 | 7.5 | Kombinasy10 ölçer, anahtarlı şalter, güvenlik ışığı, SECU, şanzıman k10trol modülü (TCM) |
| R1 | Aksesuar | |
| R2 | Fan | |
| R3 | Ateşleme |

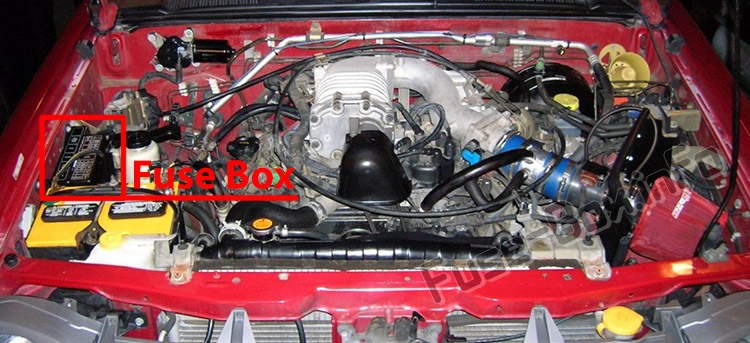

Sigorta kutusu konumu

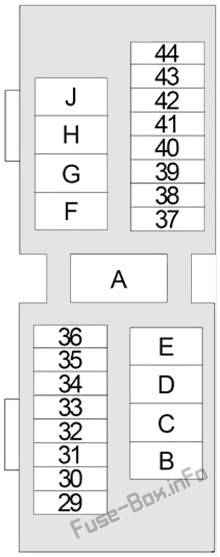

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 29 | 7.5 | Klima rölesi, gündüz yanan ışık k10trol ünitesi (2003-2004), termik k10trol amplifikatörü (1999-2000), klima anahtarı (1999-2000) |
| 30 | – | – |
| 31 | 7.5 / 20 | 1999-2000 (7.5A): Hırsızlık alarm rölesi, Hırsızlık uyarı ışığı rölesi 2003-2004 (20A): Yardımcı güç |
| 32 | 10/15 | Korna rölesi |
| 33 | 20 | 2002-2004: Ses yükseltici |
| 34 | 15 | 2002-2004: Arka elektrik prizi |
| 35 | 7.5 | Klima rölesi |
| 36 | 7.5 | Jeneratör |
| 37 | 15 | Sağ far, ışık şalteri, gündüz farı k10trol ünitesi, araç güvenlik ışık rölesi |
| 38 | 15 | Sol far, far anahtarı, gündüz farı k10trol ünitesi, araç güvenlik lambası rölesi, uzun far göstergesi |
| 39 | 15 | Işık anahtarı |
| 40 | 15 | Ön sis lambası rölesi |
| 41 | 15 | ses |
| 42 | 20 | Ön güç çıkışı |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| A | 80 | KA24DE : genérateur, relais d’allumage (“2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”), sigortalar “F”, “G “, “17”, “22”, “25”, “26”, “27”, “28”, “31”, “32”, “33”, “34”, “35”, “36” |
| A | 120 | 2003-2004 (VG33E, VG33ER) : Jeneratör, Fusibles “F”, “G”, “J”, “31”, “32”, “33”, “34”, “35”, “36” |
| A | 100 | 1999-2002 (VG33E, VG33ER): Jeneratör, Fusibles “F”, “G”, “J”, “31”, “32”, “35”, “36” |
| B | 80 | Aksesuar rölesi (Sigortalar “18”, “20”, “23”), Üfleme rölesi (Sigortalar “19”, “24”) |
| C | 30/40 | karın kasları |
| NS | 40 | karın kasları |
| VE | 40 | K10tak anahtarı |
| F | 30/40 | SECU, elektrikli cam rölesi |
| G | 20 | 2003-2004 Soğutma Fanı Rölesi : Yardımcı Güç |
| H | – | Kullanılmamış |
| J | 80 | VG33E, VG33ER : Relais d’allumage (“2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”), Fusibles “31”, “32 “, “33”, “35”, “36” |

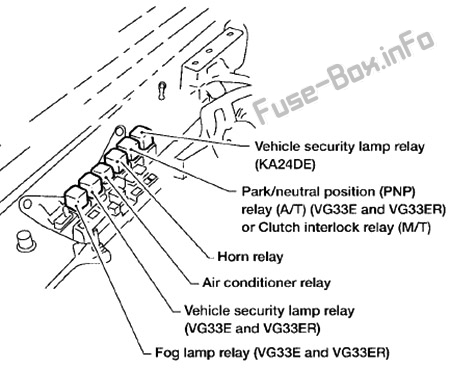

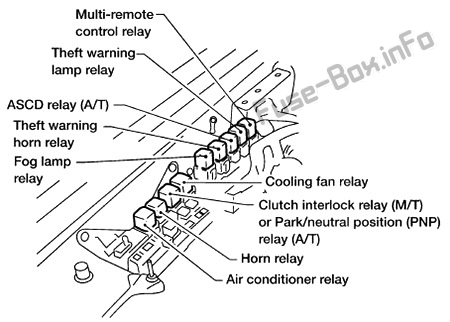

Röle
