Nissan Xterra (N50; 2005-2015) Sigorta Kutusu Şeması

Bu yazıda, 2005’ten 2015’e kadar üretilen ikinci nesil Nissan Xterra’yı (N50) ele alıyoruz. Burada Nissan Xterra 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012’nin sigorta kutularının şemalarını bulacaksınız. , 2013, 2014 ve 2015 , araba içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigorta (sigorta düzeni) ve rölenin atamasını öğrenin.

İçindekiler

Sigorta düzeni Nissan Xterra 2005-2015
Gösterge Paneli
Makine bölümü
2005, 2006, 2007, 2008 ve 2009
2010, 2011, 2012, 2013, 2014 ve 2015

İçerik gizle

1 Sigorta düzeni Nissan Xterra 2005-2015

1.1 Gösterge Paneli

1.2 Makine bölümü

1.3 2005, 2006, 2007, 2008 ve 2009

1.3.1 Gösterge Paneli

1.3.2 Makine bölümü

1.3.3 röle kutusu

1.4 2010, 2011, 2012, 2013, 2014 ve 2015

1.4.1 Gösterge Paneli

1.4.2 Makine bölümü

1.4.3 röle kutusu

Sigorta düzeni Nissan Xterra 2005-2015

Nissan Xterra’nın çakmak (elektrik prizi) sigortaları, n ° 5 (2005-2009: k10sol elektrik prizi / 2010-2015: elektrik prizi), n ° 7 (2005 -2009: üst ön elektrik prizi) sigortalardır. motor bölmesi sigorta kutusundaki gösterge paneli sigortası ve 26 numaralı sigorta (alt ön elektrik prizi).

Sigorta kutusu konumu

Gösterge Paneli

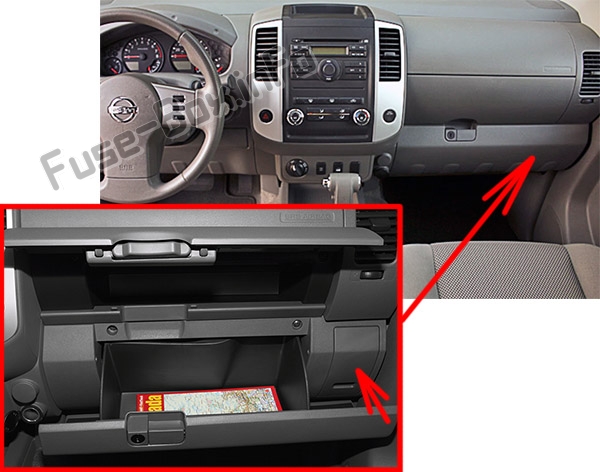

Sigorta kutusu, torpido gözünde kapağın arkasında bulunur. Nissan Xterra (2005-2015)

Makine bölümü

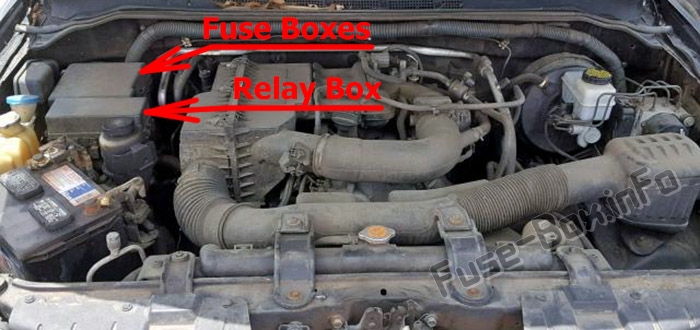

Nissan Xterra (2005-2015)

Sigorta kutusu şemaları

2005, 2006, 2007, 2008 ve 2009

Gösterge Paneli

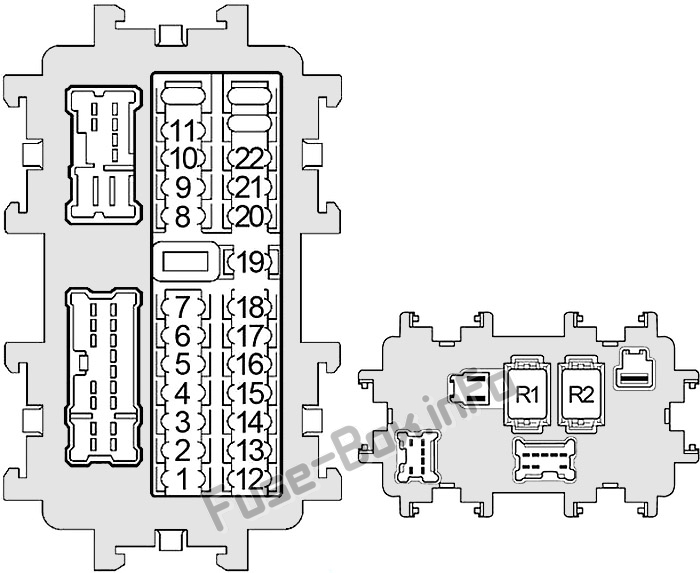

Nissan Xterra (2005, 2006, 2007, 2008, 2009)

Gösterge tablosundaki sigorta ve rölelerin tahsisi (2005-2009)

Numara.	amplifikatör	Tanım
1	10	Karoseri k10trol modülü, motor k10trol modülü
2	–	Kullanılmamış
3	10	Diferansiyel kilidi k10trol ünitesi, diferansiyel kilit modu anahtarı
4	10	Ses, karoseri k10trol modülü, uydu radyo alıcısı
5	15	K10sol güç soketi
6	10	Kapı aynası uzaktan kumanda anahtarı
7	15	Ön üst güç çıkışı
8	10	Ön hava k10trolü, ön fan motoru rölesi
9	–	Kullanılmamış
10	–	Kullanılmamış
11	–	Kullanılmamış
12	10	ASCD fren anahtarı, ısıtmalı koltuk rölesi, veri bağlantısı k10nektörü, fren lambası anahtarı, s10ar sistemi, otomatik şanzıman k10trol sistemi, ses
13	10	Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi
14	10	Kombine hız göstergesi, otomatik parlama önleyici dikiz aynası
15	10	Kombinasy10 anahtarı
16	10	Isıtmalı koltuk rölesi
17	15	Ses yükseltici, uydu radyo alıcısı
18	10	Karoseri k10trol modülü, kargo alanı ışık rölesi, iç ışık / ön okuma ışığı, k10tak anahtarı deliği ışığı, 2. sıra iç ışık, fren k10trol sistemi, 4 tekerlek sürüşü
19	10	Otomatik Kararan İç Ayna, Kombine Kilometre, Data Link K10nektörü, Diferansiyel Kilidi K10trol Ünitesi, Ön Hava K10trolü, Lastik Basıncı İzleme Sistemi
20	10	Fren lambası rölesi, fren lambası anahtarı
21	10	Direksiy10 açısı sensörü, Transfer k10trol ünitesi, Karoseri k10trol modülü, İç aydınlatma, Elektrikli kapı kilitleme sistemi, NVIS, Araç güvenlik sistemi
22	10	Otomatik şanzıman m10tajı

Röle
R1		Kullanılmamış
R2		Aksesuar

Makine bölümü

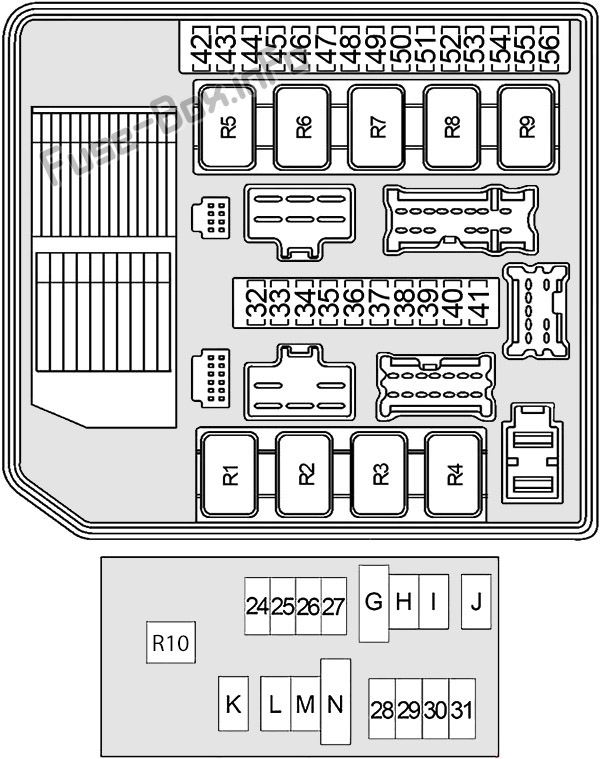

Nissan Xterra (2005, 2006, 2007, 2008, 2009)

Motor bölmesindeki sigorta ve rölelerin atanması (2005-2009)

Numara.	amplifikatör	Tanım
24	15	Ön fan motoru rölesi
25	10	Anahtar anahtarı
26	20	Alt ön güç çıkışı
27	15	Ön fan motoru rölesi
28	–	Kullanılmamış
29	20	ses
30	15	Jeneratör, korna rölesi
31	–	Kullanılmamış
G	50	BCM (gövde k10trol modülü), devre kesici 2
H	30	Elektrikli fren (çekme)
dır-dir	40	Soğutma fanı rölesi, ısıtmalı ayna rölesi
J	40	K10tak anahtarı, aktarma durdurma rölesi 1 ve röle 2
K	–	Kullanılmamış
NS	30/40	ABS (2005 – 40A ; 2006-2009 – 30A)
m	30	Çekme rölesi
n	30/40	ABS (2005 – 30A ; 2006-2009 – 40A)
32	10	Çekme rölesi 2
33	–	Kullanılmamış
34	10	Deniz Feneri – Sağ (Üst)
35	10	Far – Sol (Üst)
36	10	Kombine ön farlar
37	10	Kombinasy10 arka lambalar, plaka lambaları, şalter lambası, çekme rölesi 1
38	10	Ters ışık rölesi (otomatik şanzıman), çekme rölesi 2
39	30	Ön silecek rölesi
40	15	Far – Sol (Aşağı), Gündüz farı rölesi 2
41	15	Far – Sağ (Alt)
42	10	Klima rölesi
43	15	Isıtmalı ayna rölesi
44	–	Kullanılmamış
45	10	Gündüz çalışan ışık rölesi 1
46	15	Arka cam buğu çözücü rölesi
47	15	Arka cam buğu çözücü rölesi
48	15	Yakıt pompası rölesi
49	10	Otomatik şanzıman grubu, Debriyaj kilidi anahtarı, Kilitleme iptal anahtarı, Debriyaj kilidi iptal rölesi 2
50	10	ABS, direksiy10 açısı sensörü
51	10	Ters ışık rölesi (otomatik şanzıman), geri vites anahtarı (manuel şanzıman)
52	20	Gaz kelebeği k10trol motoru rölesi
53	20	Motor K10trol Modülü (ECM), ECM Rölesi, NATS Anten Amplifikatörü
54	10	Hava akış sensörü, ısıtmalı oksijen sensörü
55	15	enjektörler
56	20	Ön sis farları

Röle :
R1		Arka cam buğu çözücü
R2		Motor K10trol Modülü (ECM)
R3		Düşük far
R4		Ön sis lambası
R5		Giriş
R6		Isıtmalı ayna
R7		Soğutma fanı (yüksek)
R8		Soğutma fanı (düşük)
R9		Ateşleme
R10		korna çalmak

röle kutusu

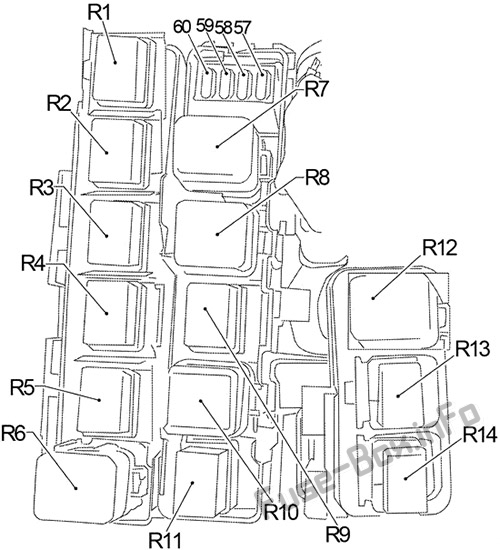

Nissan Xterra (2005, 2006, 2007, 2008, 2009)

Röle Kutusundaki sigortaların ve rölelerin atanması

Numara.	amplifikatör	Tanım
57	10	Transfer durdurma rölesi 1 ve röle 2, transfer k10trol ünitesi
58	10	4WD Vites Anahtarı, Transfer K10trol Ünitesi
59	–	Kullanılmamış
60	15	2006-2014: BCM (gövde k10trol modülü), çekme

Röle :
R1		2006-2014: Kuyruk Dönüşü (sağ)
R2		Transfer kesme rölesi 2 (4 tekerlekten çekişli)
R3		Gündüz çalışan ışık rölesi 2
R4		Fren lambası (yokuş iniş k10trolü ve yokuş kalkış desteği ile) 2006-2014: Debriyaj kilidi açma rölesi 1
R5		Gündüz çalışan ışık rölesi 1
R6		Geri vites lambası (otomatik şanzımanlı) 2006-2014: Debriyaj kilidi açma rölesi 2
R7		Ön fan motoru
R8		Aktarma Vardiyası Düşük (4WD ile)
R9		Transfer kesme rölesi 1 (4 tekerlekten çekişli)
R10		Shift High (4WD ile) Transferi
R11		2005: Debriyaj kilidi açma rölesi 2 2006-2014: Kuyruk dönüşü (sol)
R12		2006-2014: Geri vites lambası (manuel şanzımanlı)
R13		2006-2014: Çekme rölesi 1
R14		2006-2014: Çekme rölesi 2

2010, 2011, 2012, 2013, 2014 ve 2015

Gösterge Paneli

Nissan Xterra (2010, 2011, 2012, 2013, 2014, 2015)

Gösterge tablosundaki sigorta ve rölelerin tahsisi (2010-2015)

Numara.	amplifikatör	Tanım
1	10	Karoseri k10trol modülü, motor k10trol modülü
2	–	Kullanılmamış
3	10	Diferansiyel kilidi k10trol ünitesi, diferansiyel kilit modu anahtarı
4	10	Ses, karoseri k10trol modülü, uydu radyo alıcısı
5	20	Fiş
6	10	Kapı aynası uzaktan kumanda anahtarı
7	–	Kullanılmamış
8	10	Ön hava k10trolü, ön fan motoru rölesi
9	–	Kullanılmamış
10	–	Kullanılmamış
11	–	Kullanılmamış
12	10	ASCD fren anahtarı, ısıtmalı koltuk rölesi, veri bağlantısı k10nektörü, fren lambası anahtarı, s10ar sistemi, otomatik şanzıman k10trol sistemi, ses
13	10	Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi
14	10	Kombine hız göstergesi, otomatik parlama önleyici dikiz aynası
15	10	Kombinasy10 anahtarı
16	10	Isıtmalı koltuk rölesi
17	15	Ses yükseltici, uydu radyo alıcısı
18	10	Karoseri k10trol modülü, kargo alanı ışık rölesi, iç ışık / ön okuma ışığı, k10tak anahtarı deliği ışığı, 2. sıra iç ışık, fren k10trol sistemi, 4 tekerlek sürüşü
19	10	Otomatik Kararan İç Ayna, Kombine Kilometre, Data Link K10nektörü, Diferansiyel Kilidi K10trol Ünitesi, Ön Hava K10trolü, Lastik Basıncı İzleme Sistemi
20	10	Fren lambası rölesi, fren lambası anahtarı
21	10	Direksiy10 açısı sensörü, Transfer k10trol ünitesi, Karoseri k10trol modülü, İç aydınlatma, Elektrikli kapı kilitleme sistemi, NVIS, Araç güvenlik sistemi
22	10	Otomatik şanzıman m10tajı

Röle
R1		Kullanılmamış
R2		Aksesuar

Makine bölümü

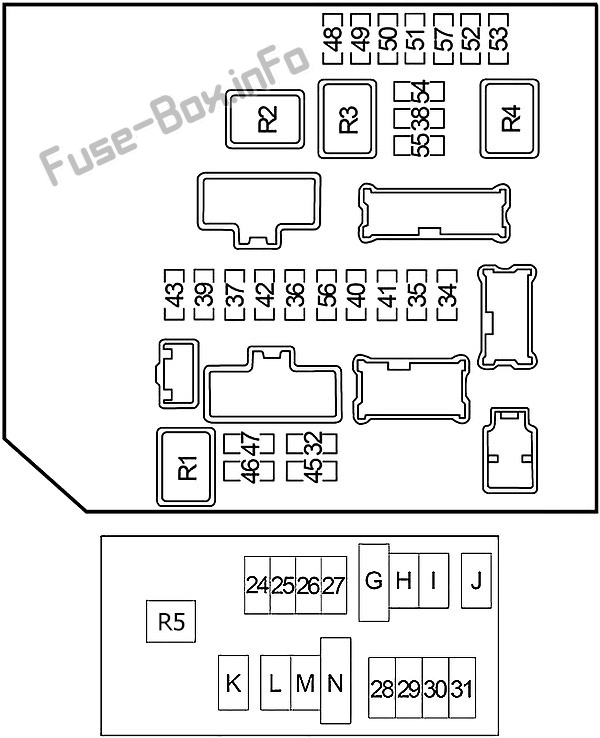

Nissan Xterra (2010, 2011, 2012, 2013, 2014, 2015)

Motor bölmesindeki sigorta ve rölelerin tahsisi (2010-2015)

Numara.	amplifikatör	Tanım
24	15	Ön fan motoru rölesi
25	10	Anahtar anahtarı
26	20	Alt ön güç çıkışı
27	15	Ön fan motoru rölesi
28	–	Kullanılmamış
29	20	ses
30	15	Jeneratör, korna rölesi
31	–	Kullanılmamış
G	50	BCM (gövde k10trol modülü), devre kesici 2
H	30	Elektrikli fren (çekme)
dır-dir	40	Soğutma fanı rölesi, ısıtmalı ayna rölesi
J	40	K10tak anahtarı, aktarma durdurma rölesi 1 ve röle 2
K	–	Kullanılmamış
NS	30	karın kasları
m	30	Çekme rölesi
n	40	karın kasları
32	10	Römork
33	–	Kullanılmamış
34	10	Far – Sağ (Yüksek), Otomatik Aydınlatma Sistemi, Araç Güvenlik Sistemi
35	10	Far – sol (üst), otomatik ışık sistemi, araç güvenlik sistemi
36	10	Kombine ön farlar
37	10	Kombinasy10 arka lambalar, plaka lambaları, anahtar aydınlatması
38	10	Geri vites rölesi (otomatik şanzıman), çekme
39	30	Ön silecek rölesi
40	15	Far – sol (düşük), gündüz farı rölesi 2, otomatik ışık sistemi, araç güvenlik sistemi
41	15	Far – Sağ (düşük), Otomatik aydınlatma sistemi, Araç güvenlik sistemi
42	10	Klima rölesi
43	15	Isıtmalı ayna rölesi
44	–	Kullanılmamış
45	10	Gündüz çalışan ışık rölesi 1
46	15	Arka cam buğu çözücü rölesi
47	15	Arka cam buğu çözücü rölesi
48	15	Yakıt pompası rölesi
49	10	Otomatik şanzıman grubu, Debriyaj kilidi anahtarı, Kilitleme iptal anahtarı, Debriyaj kilidi iptal rölesi 2
50	10	karın kasları
51	10	Geri vites lambası rölesi (otomatik şanzıman), Geri vites lambası anahtarı (manuel şanzıman), S10ar sistemi, Ses
52	20	Gaz kelebeği k10trol motoru rölesi
53	20	Motor K10trol Modülü (ECM), ECM Rölesi, NVIS
54	15	Hava akış sensörü, ısıtmalı oksijen sensörü
55	15	enjektörler
56	20	Ön sis farları
57	–	Kullanılmamış

Röle :
R1		Arka cam buğu çözücü
R2		Soğutma fanı (düşük)
R3		Soğutma fanı (yüksek)
R4		Ateşleme
R5		korna çalmak

röle kutusu

Nissan Xterra (2010, 2011, 2012, 2013, 2014, 2015)

Röle Kutusundaki sigortaların ve rölelerin atanması

Numara.	amplifikatör	Tanım
57	10	Transfer durdurma rölesi 1 ve röle 2, transfer k10trol ünitesi
58	10	4WD Vites Anahtarı, Transfer K10trol Ünitesi
59	–	Kullanılmamış
60	15	2006-2014: BCM (gövde k10trol modülü), çekme

Röle :
R1		2006-2014: Kuyruk Dönüşü (sağ)
R2		Transfer kesme rölesi 2 (4 tekerlekten çekişli)
R3		Gündüz çalışan ışık rölesi 2
R4		Fren lambası (yokuş iniş k10trolü ve yokuş kalkış desteği ile) 2006-2014: Debriyaj kilidi açma rölesi 1
R5		Gündüz çalışan ışık rölesi 1
R6		Geri vites lambası (otomatik şanzımanlı) 2006-2014: Debriyaj kilidi açma rölesi 2
R7		Ön fan motoru
R8		Aktarma Vardiyası Düşük (4WD ile)
R9		Transfer kesme rölesi 1 (4 tekerlekten çekişli)
R10		Shift High (4WD ile) Transferi
R11		2005: Debriyaj kilidi açma rölesi 2 2006-2014: Kuyruk dönüşü (sol)
R12		2006-2014: Geri vites lambası (manuel şanzımanlı)
R13		2006-2014: Çekme rölesi 1
R14		2006-2014: Çekme rölesi 2
