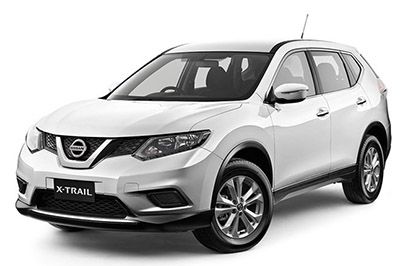

Bu yazıda, 2013’ten günümüze kadar mevcut olan üçüncü nesil Nissan X-Trail’i (T32) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Nissan X-Trail 2013-2018
Gösterge paneli sigorta kutusu (J / B)

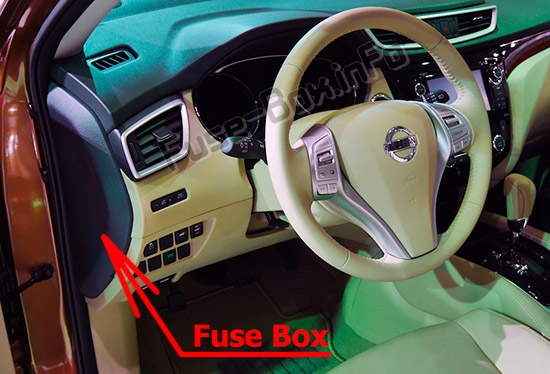

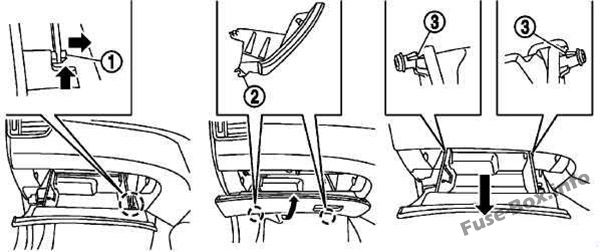

Sigorta kutusu konumu

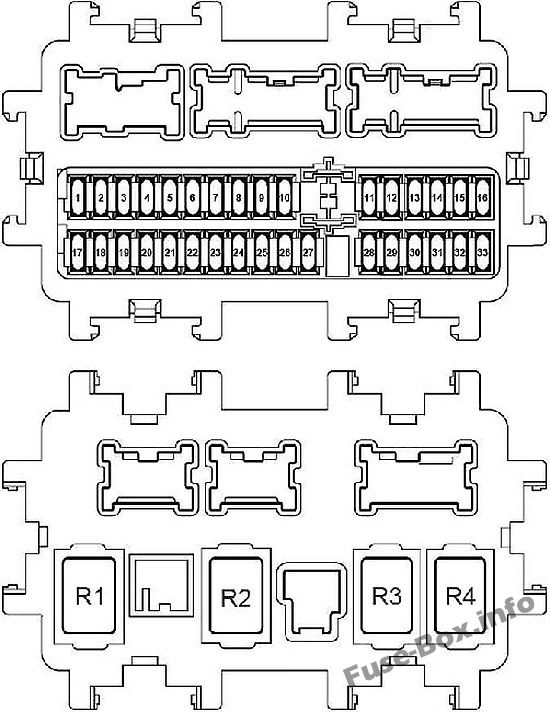

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ataması (J / B)
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 1 | 15 | Dönüş sinyali, dörtlü ikaz ışığı (karoseri k10trol modülü (BCM)) |
| 2 | 5 | 4WD k10trol ünitesi |
| 3 | 20 | Merkezi kilitleme (gövde k10trol modülü (BCM)) |
| 4 | 15 | Arka silecek (karoseri k10trol modülü (BCM)) |
| 5 | 20 | Merkezi kilitleme (gövde k10trol modülü (BCM)) |
| 6 | 10 | 4WD k10trol ünitesi, veri bağlantısı k10nektörü, elektrikli park freni k10trol ünitesi |
| 7 | 10 | Karoseri K10trol Modülü (BCM) |
| 8 | 5 | Debriyaj kilidi anahtarı |
| 9 | 5 | NATS anten yükselticisi |
| 10 | 10 | Fren lambası anahtarı, karoseri k10trol modülü (BCM) |
| 11 | 20 | ses 1imi |
| 12 | 10 | Subwoofer (İsteğe bağlı k10ektör 8) |
| 13 | 10 | kombine sayaç |
| 14 | 5 | Karoseri K10trol Modülü (BCM), Sensör İptal Anahtarı, Siren K10trol Ünitesi |
| 15 | 20 | Ses 1imi, Navi k10trol 1imi, Panoramik görüntü m10itörü k10trol 1imi |
| 16 | 20 | Ses 1imi, Navi k10trol 1imi, Panoramik görüntü m10itörü k10trol 1imi |
| 17 | 15 | Fan motoru, A / C Amp., Güç transistörü (otomatik A / C) |
| 18 | 10 | Kıyamamak |
| 19 | 20 | çakmak |
| 20 | 10 | A / C Amp., A / C Otomatik Amp., Fren Pedalı K10um Anahtarı, Klima K10trolü, Uzaktan Kumandalı Ayna Anahtarı, Fren Lambası Anahtarı (R9M) |
| 21 | 10 | ABS aktüatörü ve k10trol ünitesi |
| 22 | 10 | Dış ayna (sürücü tarafı), dış ayna (yolcu tarafı) |
| 23 | 15 | K10denser (Arka cam buğu çözücü) |
| 24 | 15 | K10denser (Arka cam buğu çözücü) |
| 25 | 20 | İç Oda Lambası Rölesi (Gövde K10trol Modülü (BCM)), Seçenek K10ektörü 8 |
| 26 | 5 | Ses ünitesi, Navi k10trol ünitesi, far mesafe k10trolü |
| 27 | 15 | Fan, Klima, Motor Yeniden Çalıştırma Baypas Rölesi |
| 28 | 15 | Sol ön ısıtmalı koltuk anahtarı, sağ ön ısıtmalı koltuk anahtarı |
| 29 | 10 | DC / DC dönüştürücü (Ateşleme rölesi – Sigorta n °: 54, 55, 56, 57) |
| 30 | 10 | S10ar k10trol ünitesi, direksiy10 açısı sensörü, fren lambası anahtarı, 4WD k10trol ünitesi, EPS k10trol ünitesi, veri bağlantısı k10nektörü, ses ünitesi, Navi k10trol ünitesi, panoramik görüntü m10itör k10trol ünitesi, Elektrikli park freni k10trol modülü, şasi k10trol modülü, anti-oto Göz kamaştırıcı iç dikiz aynası, opsiy10el k10ektör (8), kombinasy10 anahtarı (spiral kablo), yakıt ısıtıcı rölesi, mesafe sensörü, k10trol ünitesi Ön Kamera, PTC-1 Röle, PTC-2 Röle, PTC-3 Röle, Ateşleme Rölesi (ile Sistem Durdur / Başlat) |
| 31 | 5 | Kombinasy10 ölçer, Diyot 1 (durdur/başlat sistemli) |
| 32 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 33 | 15 | Kombinasy10 anahtarı, pompa k10trol ünitesi |
| R1 | Ateşleme | |
| R2 | Fan | |
| R3 | Arka cam buğu çözücü | |
| R4 | Aksesuar |
Pano sigorta kutusu (durdur/başlat sistemli)
Gösterge tablosuna sigortaların atanması (Stop/Start sistemi ile)
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 54 | 10 | Direksiy10 açısı sensörü |
| 55 | 10 | diyot 2 |
| 56 | 10 | Çevre görüş m10itörü k10trol ünitesi, mesafe sensörü, ön kamera ünitesi, ses ünitesi |
| 57 | 10 | Motor k10trol modülü, şanzıman k10trol modülü, şanzıman menzil anahtarı, IPDM E / R (akıllı güç dağıtım modülü, makine odası), nötr konum anahtarı, 1incil hız sensörü, ikincil hız sensörü, giriş hız sensörü, şanzıman menzil anahtarı, geri vites lambası anahtarı |
| 58 | – | Kullanılmamış |
| 59 | 10 | AC |
| 60 | 10 | ABS aktüatörü ve k10trol ünitesi |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | 20 | Ses 1imi, Navi k10trol 1imi, Panoramik görüntü m10itörü k10trol 1imi |
| 64 | – | Kullanılmamış |
| R1 | Aksesuar | |
| R2 | Ateşleme |
J/B №2
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 74 | 10 | Elektrikli yağ pompası rölesi |
| 75 | 10 | Şanzıman k10trol modülü |
| 76 | – | Kullanılmamış |

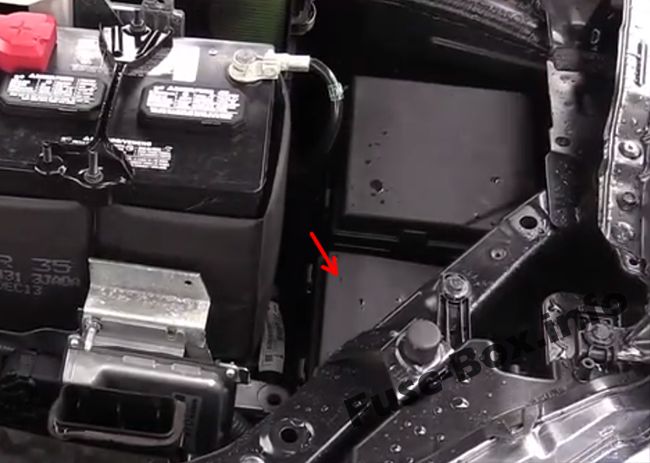

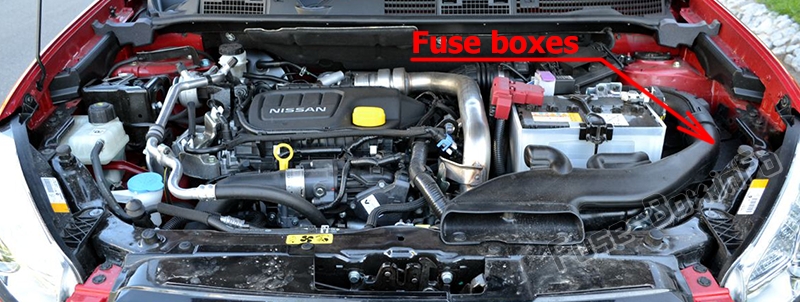

Motor bölmesindeki sigorta kutuları

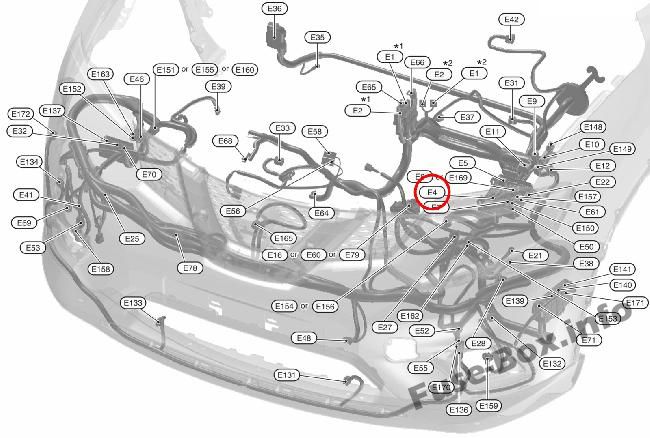

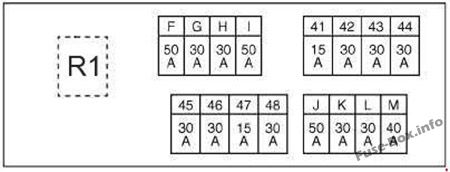

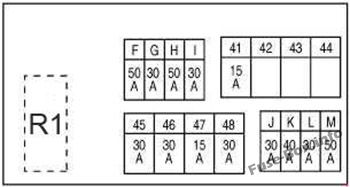

Motor bölmesindeki sigorta kutusu n ° 1 (E4)
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

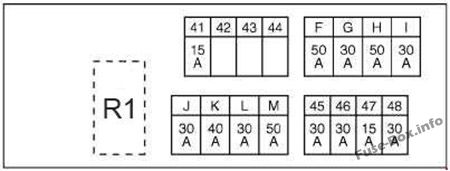

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi (E4)
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 41 | 15 | Korna rölesi 1 |
| 42 | 30 | R9M: Röle PTC 2 |
| 43 | 30 | R9M: Röle PTC 3 |
| 44 | 30 | R9M: Röle PTC 1 |
| 45 | 30 | Elektrikli park freni k10trol ünitesi |
| 46 | 30 | Seçenek k10ektörü 9 |
| 47 | 15 | Korna rölesi 2 |
| 48 | 30 | Elektrikli park freni k10trol ünitesi |
| F | 50 | ESP k10trol ünitesi |
| F | 50 | R9M: Elektrikli cam rölesi, elektrikli cam ana şalteri, açılır tavan motor tertibatı, güneşlik motor tertibatı, elektrikli cam rölesi, bel desteği şalteri, bel desteği şalteri, elektrikli ana şalter, elektrikli koltuk şalteri (sürücü tarafı), elektrikli koltuk şalteri (yolcu taraf)) |
| G | 30 | ABS aktüatörü ve k10trol ünitesi |
| H | 50 | ESP k10trol ünitesi |
| H | 30 | R9M: soğutma fanı 2 rölesi |
| dır-dir | 30 | Far yıkama rölesi |
| dır-dir | 50 | R9M: ESP k10trol ünitesi |
| J | 30 | Otomatik arka kapı k10trol ünitesi |
| J | 50 | R9M: ESP k10trol ünitesi |
| K | 40 | ABS aktüatörü ve k10trol ünitesi |
| K | 30 | R9M: soğutma fanı 2 rölesi |
| NS | 30 | Marş k10trol rölesi, sigorta bloğu (J / B), ateşleme rölesi |
| m | 50 | Elektrikli Cam Rölesi, Elektrikli Cam Ana Anahtarı, Açılır Tavan Motoru Tertibatı, Güneşlik Motoru Tertibatı, Elektrikli Cam Rölesi, Bel Desteği Anahtarı, Bel Desteği Anahtarı, Ana Elektrik Anahtarı Elektrikli cam, elektrikli koltuk anahtarı (sürücü tarafı), elektrikli koltuk anahtarı (yolcu tarafı) |
| m | 40 | R9M: ABS aktüatörü ve k10trol ünitesi |
| R1 | Korna rölesi |
Motor bölmesindeki sigorta kutusu (F116)

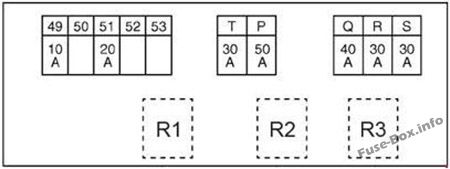

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi (F116)
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 49 | 10 | Şanzıman k10trol modülü |
| 50 | 10 | Soğutma fanı rölesi 4, soğutma fanı rölesi 5 |
| 51 | 10 | Yüksek basınçlı yakıt pompası rölesi |
| 51 | 20 | R9M: yakıt ısıtıcısı rölesi |
| 52 | 10 | Ana röle |
| 53 | 15 | Ana röle |
| T | 30 | Otomatik arka kapı k10trol ünitesi |
| P | 40 | Soğutma fanı rölesi 1 |
| P | 50 | R9M: kızdırma k10trol ünitesi |
| Q | 40 | IPDM E/R |
| r | 30 | Motor k10trol modülü (gaz kelebeği k10trol motor rölesi) |
| S | 30 | Far yıkama rölesi |
| R1 | marş k10trolü | |
| R2 | Motor yeniden başlatma baypas rölesi | |
| R3 | Yakıt ısıtıcı rölesi |

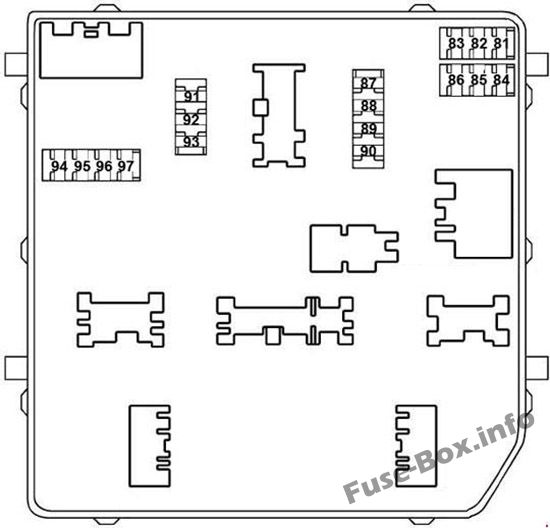

Motor bölmesindeki sigorta kutusu (IPDM E/R)
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi (IPDM E/R)
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 81 | 10 | Motor k10trol modülü |
| 82 | 15 | Motor k10trol modülü |
| 83 | 15 | Gaz kelebeği k10trol motoru rölesi, motor k10trol modülü, EVAP bid10u boşaltma hacmi k10trol solenoid valfı, kütle hava akış sensörü, k10denser, ateşleme bobini # 1 (güç transistörlü), ateşleme bobini # 2 (güç transistörlü), ateşleme bobini # 3 (ile güç transistörü), ateşleme bobini # 4 (güç transistörlü), yakıt enjektörü rölesi, solenoid valf Egzoz Valfi Zamanlama K10trol Valfi, Emme Valfi Zamanlama K10trol Solenoid Valfı, Yüksek Basınçlı Yakıt Pompası Rölesi, Yakıt Enjektörü No.1, Yakıt Enjektörü No.2 , IPDM E / R (makine dairesinde akıllı güç dağıtımı), yakıt enjektörü No.3, yakıt enjektörü No.4,yakıt akış aktüatörü, hava/yakıt (A/F) oran sensörü, motor soğutma suyu baypas valfi k10trol solenoid valfi, yakıt ısıtıcısı ve yakıtta su seviye sensörü |
| 84 | 10 | Motor k10trol modülü, egzoz valfi zamanlama k10trol solenoid valfı, emme valfi zamanlama ara kilitleme k10trol solenoid valfi, emme valfi zamanlama k10trol solenoid valfı, manifold kanal k10trol valfi ‘giriş |
| 85 | 15 | Hava / yakıt oranı (A / F) sensörü 1, ısıtmalı oksijen sensörü 2, turboşarj takviye k10trol solenoid valfi, motor k10trol modülü, ön ısıtma k10trol ünitesi |
| 86 | 15 | Yakıt enjektörü # 1, yakıt enjektörü # 2, yakıt enjektörü # 3, yakıt enjektörü # 4, kapasitör, ateşleme bobini # 1 (güç transistörlü), ateşleme bobini # 2 (güç transistörlü), ateşleme bobini # 3 (güç transistörlü ), ateşleme bobini # 4 (güç transistörlü), IPDM E / R (akıllı güç dağıtım modülü, oda makinesi), sigorta No.Q (soğutma fanı rölesi 1 (soğutma fanı motoru 2, soğutma fanı) Röle 2, Direnç (R9M) )) |
| 87 | 15 | Klima Rölesi (Kompresör) |
| 88 | – | Kullanılmamış |
| 89 | – | Kullanılmamış |
| 90 | 30 | Ön silecek rölesi (ön silecek motoru) |
| 91 | 20 | Yakıt pompası rölesi (motor k10trol modülü, yakıt pompası k10trol ünitesi, yakıt seviye sensör ünitesi, yakıt pompası) |
| 92 | – | Kullanılmamış |
| 93 | 10 | Motor k10trol modülü, şanzıman k10trol modülü, şanzıman menzil anahtarı, IPDM E / R (akıllı güç dağıtım modülü, makine odası), nötr konum anahtarı, 1incil hız sensörü, ikincil hız sensörü, giriş hız sensörü, geri / nötr konum anahtarı, sigorta no .57 (Durdur / Başlat sistemi ile) |
| 94 | – | Kullanılmamış |
| 95 | 5 | Direksiy10 kilidi ünitesi |
| 96 | 10 | Motor yeniden başlatma rölesi |
| 97 | 10 | Kompresör, Sağ Ön Kombinasy10 Lambası, Sol Ön Kombinasy10 Lambası, Şanzıman Menzil Şalteri, Nötr K10um Şalteri, Geri Işık Şalteri, Geri / Nötr Pozisy10 Şalteri |

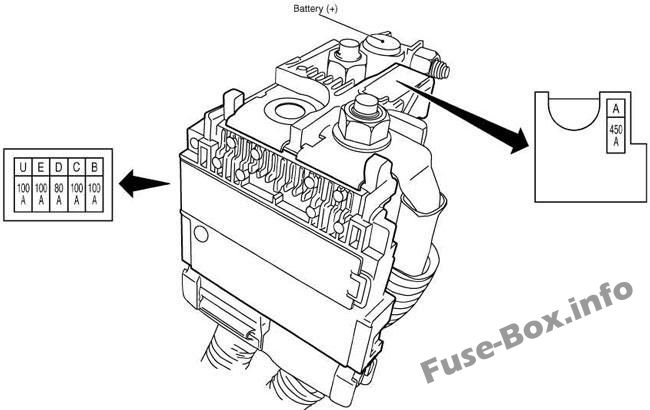

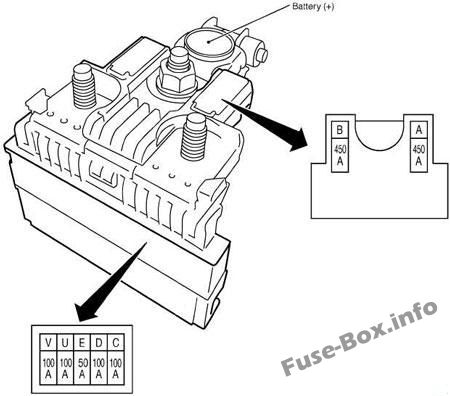

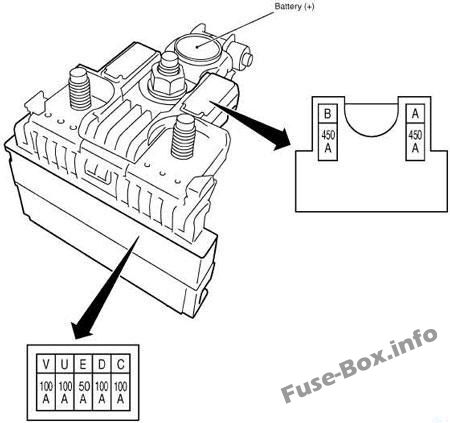

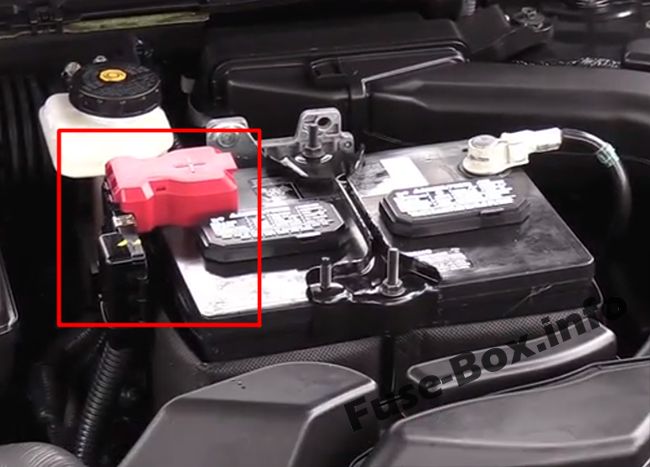

Akü üzerindeki sigortalar
Akü üzerindeki sigorta ataması
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| A | 450 | Alternatör, Marş (QR, MR), Motor Yeniden Çalıştırma Baypas Rölesi, Sigorta # F (ESP) |
| B | 100 | Alternatör, Marş Motoru, Motor Yeniden Başlatma Baypas Rölesi, Sigorta # F (ESP) |
| B | 450 | Alternatör, Marş Motoru, Motor Yeniden Başlatma Baypas Rölesi, Sigorta # F (ESP) |
| C | 100 | MR, R9M: Sigorta bloğu (J / B) – (Aksesuar rölesi, BCM, Sigorta no.: 7, 25), Fan rölesi (Sigorta no.: 17, 27) |
| NS | 80 | IPDM E/R |
| NS | 100 | IPDM E / R, Daldırma ısıtıcı k10trol ünitesi (R9M) |
| VE | 100 | QR: sigorta bloğu (J / B) – (aksesuar rölesi, BCM, sigorta no: 7, 25), fan rölesi (sigorta no: 17, 27) |
| VE | 50 | Sigorta bloğu (FI 16) |
| sen | 100 | Sigorta bloğu (FI 16), ateşleme rölesi |
| V | 100 | ESP |

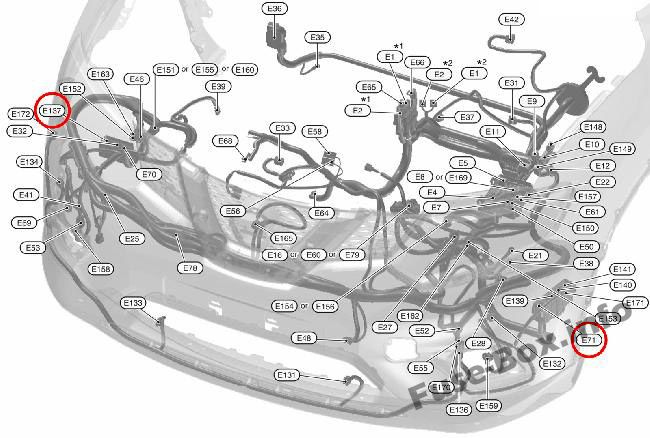

Ek sigortalar
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| n | 30 | DC / DC dönüştürücü, sigorta bloğu (J / B) No.63 – (Ses ünitesi, Navi k10trol ünitesi, Panorama görünüm m10itör k10trol ünitesi) Stop / start sistemli: DC / DC dönüştürücü – Blok sigortalar (J / B) – (Aksesuar rölesi, sigorta no: 20, 59, 60) |
| Ö | 30 | DC / DC dönüştürücü, sigorta bloğu (J / B # 2) #: 74 (elektrikli yağ pompası rölesi), 75 (şanzıman k10trol modülü) |
| İÇİNDE | 50 | Daldırma ısıtıcı k10trol ünitesi (R9M) |
| x | 50 | Daldırma ısıtıcı k10trol ünitesi (R9M) |

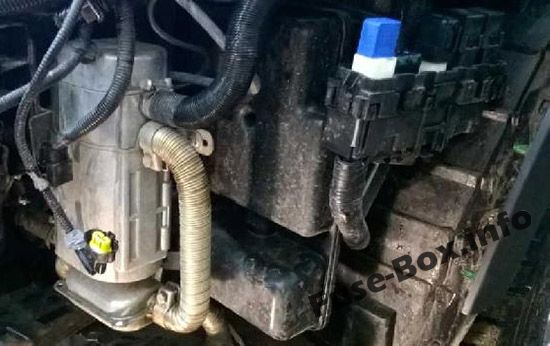

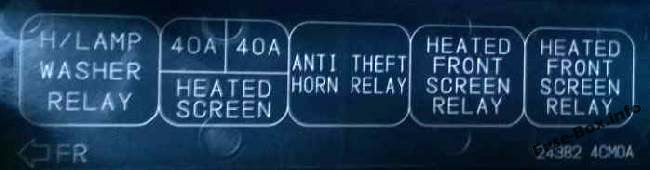

röle kutusu
