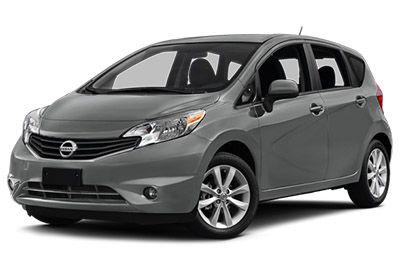

Bu yazıda 2013’ten 2019’a kadar üretilen ikinci nesil Nissan Versa Note’u (E12) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Nissan Versa Not / Not 2013-2019
Sigorta kutusu konumu

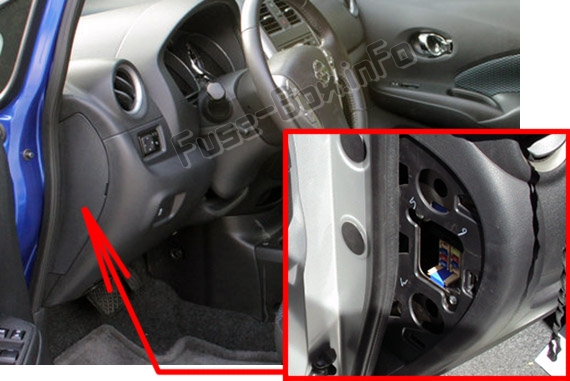

Yolcu bölmesi
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

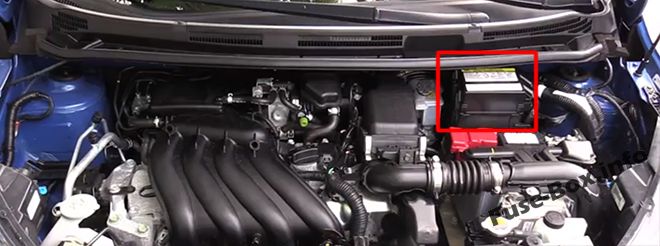

Makine bölümü

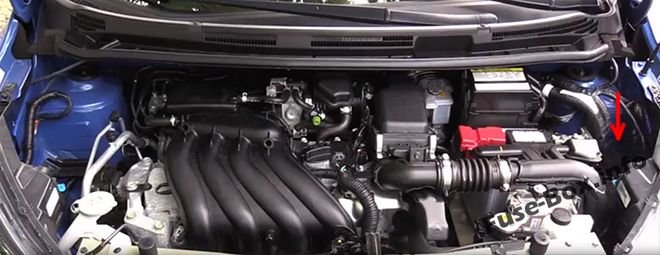

Ek sigorta kutusu

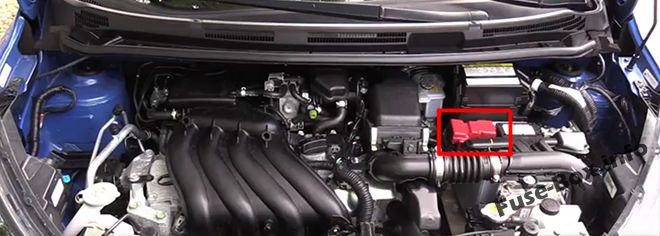

Sigorta bağlantı kutusu
Batarya üzerinde bulunur.
Sigorta kutusu şemaları

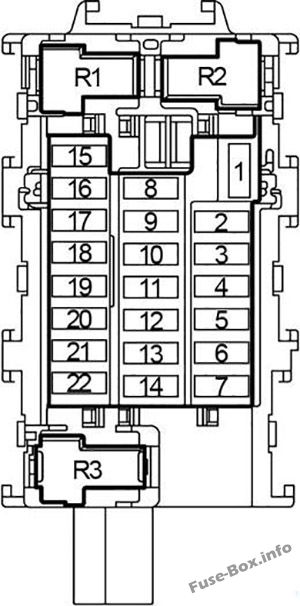

Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| Numara. | amplifikatör | Devre |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | 10 |
BCM (gövde k10trol modülü) geri vites lambası Temel ses sistemi Fren k10trol sistemi Şarj sistemi CVT k10trol sistemi Gündüz yanan ışık sistemi Ekran ses sistemi Motor k10trol sistemi Ön sis lambası Far aydınlatması K10trol sistemi akıllı anahtar / motor çalıştırma f10ksiy10u Kilometre Navigasy10 sistemi NVIS park lambaları Plaka & arka lambalar Güç dağıtım sistemi SRS hava yastığı k10trol sistemi Direksiy10 k10trol sistemi Lastik basıncı izleme sistemi Dönüş sinyalleri ve dörtlü flaşör uyarı lambaları Uyarı sesi sistemi |
| 4 | – | – |
| 5 | 10 | BCM (Gövde K10trol Modülü) CVT vites kilit sistemi Motor k10trol sistemi Elektr10ik k10trol Hidrolik direksiy10 sistemi Ekran Ses sistemi Far işaretleme sistemi – Manuel Güç dağıtım sistemi Arka cam buğu çözücü Navigasy10 sistemi Direksiy10 k10trol sistemi yönü |
| 6 | 10 | Ön cam silecekleri ve arka cam yıkayıcı için sistem silecek ve ön cam yıkama sistemi Güç Dağıtım Sistemi BCM (Gövde K10trol Modülü) |
| 7 | 10 | SRS Hava Yastığı K10trol Sistemi Güç Dağıtım Sistemi |
| 8 | 10 | Ses sistemi tabanı BCM (Gövde K10trol Modülü) CVT fren k10trol sistemi Gündüz k10trol sistemi Işık Sistemi Ses ekranı Motor k10trol sistemi Elektr10ik sistem Hidrolik direksiy10 k10trollü ön sis lambası Farlar Aydınlatma Akıllı anahtar / çalıştırma sistemi Motor F10ksiy10u Kilometre Navigasy10 sistemi DVN Park Plaka lambaları ve kuyruk ışıklar Elektrikli kapı kilitleme sistemi SRS hava yastığı k10trol sistemi Lastik basıncı izleme sistemi Dönüş sinyalleri ve park lambaları tehlike uyarı zil sistemi Araç güvenlik sistemi |
| 9 | 20 | – |
| 10 | 10 | BCM (Gövde K10trol Modülü) Akıllı Anahtar Sistemi / Motor Çalıştırma İşlevi NVIS Güç Dağıtım Sistemi Marş Sistemi |
| 11 | 20 | BCM arka cam buğu çözücü (gövde k10trol modülü) |
| 12 | 10 | İç aydınlatma aydınlatması BCM (gövde k10trol modülü) Deniz feneri gündüz aydınlatma sistemi Ön sis sistemi işaret farları – Manuel Akıllı anahtar sistemi / motor çalıştırma işlevi NVIS sistemi camlar Elektrik Güç Dağıtım Sistemi ışıkları Park lambaları plaka ve Buğu Çözücü kapılarının arka elektrikli kilitleme sistemi arka cam flaşörleri ve ışıkları tehlike çanı sistemi uyarı sistemi güvenlik aracı |
| 13 | – | – |
| 14 | – | – |
| 15 | 20 | Elektrik prizi (çakmak) Güç dağıtım sistemi |
| 16 | – | – |
| 17 | 10 | Ekran Ses sistemi Kapı aynası Güç dağıtım sistemi |
| 18 | 10 | Temel ses sistemi BCM (gövde k10trol modülü) Sayaç ekranı Ses sistemi Güç dağıtım sistemi Navigasy10 sistemi |
| 19 | – | – |
| 20 | 15 | Klima |
| 21 | 10 | Klima |
| 22 | 15 | Klima |
| R1 | Aksesuar | |
| R2 | ateşleme 2 | |
| R3 | Fan |

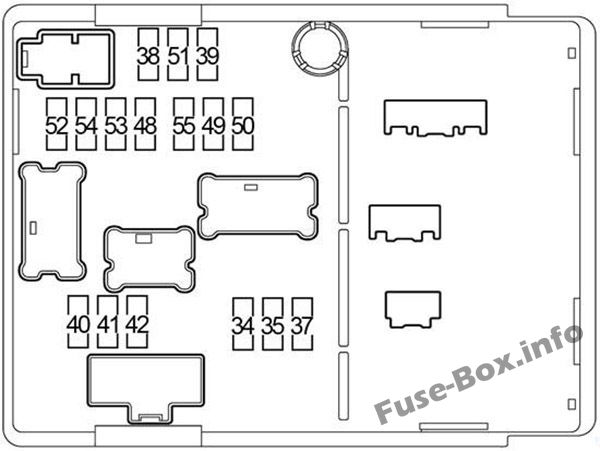

Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Devre |
|---|---|---|
| 34 | 10 | Farlar (Uzun huzme) |
| 35 | 10 | Farlar (Uzun huzme) |
| 37 | 10 | Arka ışık rölesi Park lambaları Plaka lambaları Far yönlendirme motoru – Manuel gündüz yanan ışık sistemi |
| 38 | – | – |
| 39 | 30 | Ön silecek ve yıkama sistemi |
| 40 | 15 | Farlar (kısa huzme) |
| 41 | 15 | Farlar (kısa huzme) |
| 42 | 10 | Klima rölesi |
| 48 | 15 | Yakıt pompası rölesi |
| 49 | 10 | Geri vites lambası BCM (gövde k10trol modülü) CVT K10trol Sistemi K10trol Sistemi Motor Sistemi Akıllı Anahtar / motor çalıştırma işlevi güç dağıtım sistemi NVIS sistemi Navigasy10 sistemi başlatma |
| 50 | 10 | Fren k10trol sistemi |
| 51 | 10 | Motor k10trol sistemi |
| 52 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 53 | 20 | NVIS ECM Röle Motor K10trol Sistemi |
| 54 | 15 | Motor k10trol sistemi |
| 55 | 10 | Motor k10trol sistemi |

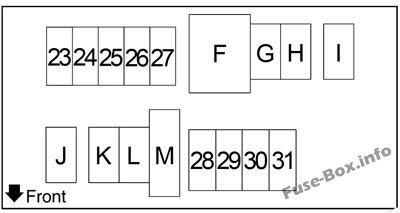

Ek sigorta kutusu
Ek Kutudaki sigortaların tahsisi
| Numara. | amplifikatör | Devre |
|---|---|---|
| 23 | – | – |
| 24 | 10 | Şarj sistemi Korna Akıllı anahtar sistemi Araç güvenlik sistemi |
| 25 | 10 | CVT k10trol sistemi |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Temel ses sistemi |
| 29 | 20 | Temel ses hariç: ekran ses sistemi, navigasy10 sistemi |
| 30 | 10 | BCM (Gövde K10trol Modülü) Fren K10trol Sistemi Motor K10trol Sistemi Akıllı Anahtar Sistemi / Motor Çalıştırma F10ksiy10u NVIS Güç Dağıtım Sistemi Stop Lambaları Uyarı Zil Sistemi |
| 31 | 15 | Ön sis lambası |
| F | 40 | M / T: soğutma fanı düşük rölesi, soğutma fanı yüksek rölesi |
| F | 50 | CVT: soğutma fanı düşük rölesi, soğutma fanı yüksek rölesi |
| G | 40 | BCM (Gövde K10trol Modülü) Gündüz Farı Sistemi Ön Sis Lambası Ön Silecek ve Yıkayıcı Sistemi Farlar Far Yönlendirme Sistemi – Manuel Işık İç Lamba Akıllı Anahtar Sistemi / NVIS Motor Çalıştırma F10ksiy10u , Park lambaları Plaka ve arka lambalar Elektrikli cam sistemi Elektrikli kapı kilitleme sistemi Uzaktan anahtarsız giriş sistemi Arka cam buğu çözücü Arka silecek yıkama sistemi Dönüş sinyalleri ve dörtlü ikaz lambaları Sistemi Araç Güvenlik Uyarı Çanı Sistemi |
| H | 40 | Marş sistemi ateşleme rölesi (“3”, “5”, “6”, “7” sigortaları) BCM (Gövde K10trol Modülü) Akıllı anahtar sistemi / Motor çalıştırma işlevi NVIS sigortası “18” |
| dır-dir | 40 | – |
| J | 60 | Elektr10ik hidrolik direksiy10 sistemi |
| K | – | – |
| NS | 30 | Fren k10trol sistemi |
| m | 30 | Fren k10trol sistemi |

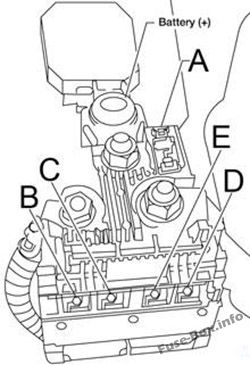

Sigorta bağlantı kutusu
| Numara. | amplifikatör | Devre |
|---|---|---|
| A | 120 | Jeneratör, “D”, “E” sigortaları |
| B | 60 | Ateşleme rölesi 1 (ön silecek yüksek rölesi, soğutma fanı yüksek rölesi, soğutma fanı düşük rölesi, klima rölesi, sigorta “48”), sigortalar “52”, “53” |
| C | 80 | Aksesuar 1 Relais (“15”, “17” sigortaları), Relais Blower (“20”, “21”, “22” sigortaları), “8”, “10”, “11”, “12” sigortaları |
| NS | 100 | Eriyebilirler “24”, “25”, “29”, “30”, “31”, “F”, “G”, “H”, “J”, “L”, “M” |
| VE | 80 | Far rölesi yüksek (“34”, “35” sigortaları), far rölesi düşük (“40”, “41” sigortaları), “37”, “39”, “42” sigortaları |
