Sigorta düzeni Nissan Teana 2009-2014
İç sigorta kutusu
Sigorta kutusu konumu

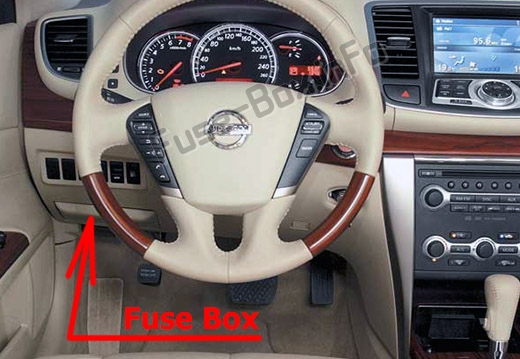

Sigorta kutusu, direksiy10 simidinin solunda, eşya gözünün arkasında bulunur.

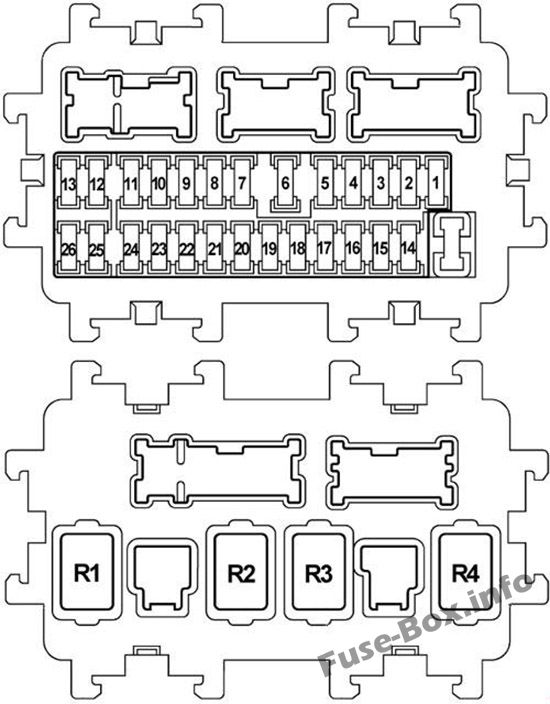

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 1 | 15 | Ön ısıtmalı koltuk anahtarı (sürücü tarafı) Ön ısıtmalı koltuk anahtarı (yolcu tarafı) |
| 2 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 3 | 10 | ASCD fren anahtarı Fren lambası anahtarı Sol far hedefleme motoru Sağ far hedefleme motoru Elektr10ik olarak k10trol edilen motor desteği k10trol solenoid valfi Veri bağlantısı k10nektörü A / C ekranı Direksiy10 açısı sensörü A / C otomatik amplifikatör. Servo direksiy10 k10trol ünitesi BCM klima k10trolü İy10izer Isıtmalı ön koltuk anahtarı (sürücü tarafı) Isıtmalı ön koltuk anahtarı (yolcu tarafı) Ön havalandırmalı koltuk anahtarı (sürücü tarafı) Ön havalandırmalı koltuk anahtarı (yolcu tarafı) Sensör gazı Otomatik seviyelendirme k10trol ünitesi Arka güneşlik ön ünitesi havalandırmalı koltuk k10trol ünitesi (yolcu tarafı) ön havalandırmalı koltuk k10trol ünitesi (sürücü tarafı) Arka havalandırmalı koltuk k10trol ünitesi LH Isıtmalı arka koltuk düğmesi LH Koltuk havalandırma düğmesi arka Sol Sol arkadaki koltuk k10trol ünitesi Sağ arka -el havalandırmalı koltuk anahtarı |
| 4 | 10 | Kombine hız göstergesi Ön k10trol ünitesi Geri vites lambası rölesi Park / boş konum anahtarı |
| 5 | 10 | Yakıt kapağı serbest bırakma rölesi |
| 6 | 10 | Akıllı Anahtar Buzzer Veri Bağlantısı K10ektörü Otomatik Klima Amplifikatörü Anahtar Yuvası |
| 7 | 10 | BCM fren lambası anahtarı |
| 8 | – | Kullanılmamış |
| 9 | 10 | Anahtar yuvası Düğmeli k10tak anahtarı |
| 10 | 10 | BCM koltuk hafıza anahtarı |
| 11 | 10 | TCM kombine metre |
| 12 | – | Yedek sigorta |
| 13 | – | Yedek sigorta |
| 14 | – | Kullanılmamış |
| 15 | 10 | Dış ayna (sürücü tarafı) buğu çözücü Dış ayna (yolcu tarafı) otomatik A / C buğu çözücü amplifikatörü. |
| 16 | – | Kullanılmamış |
| 17 | 20 | yoğunlaştırıcı |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | 15 | Çakmak |
| 21 | 10 | Ses ünitesi Otomatik A / C ekran ünitesi amp. BCM Çok işlevli anahtar Ses ekranı AV k10trol ünitesi DVD oynatıcı Amp. Bose. Kamera k10trol ünitesi Navi k10trol ünitesi Arka k10trol anahtarı Dış ayna uzaktan kumanda anahtarı |
| 22 | 15 | Fiş |
| 23 | 15 | Üfleyici rölesi |
| 24 | 15 | Üfleyici rölesi |
| 25 | – | Yedek sigorta |
| 26 | – | Kullanılmamış |
| R1 | Ateşleme rölesi | |
| R2 | Arka cam buğu çözücü rölesi | |
| R3 | aksesuar rölesi | |
| R4 | Üfleyici rölesi |
Motor bölmesindeki sigorta kutusu
Sigorta kutusu konumu

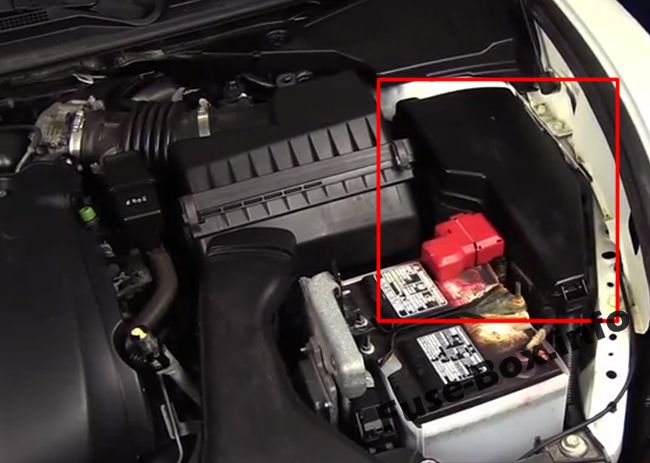

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

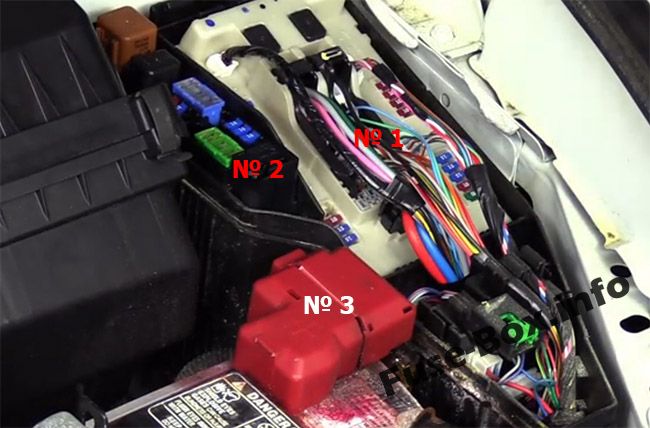

1) Sigorta kutusu 1 (IPDM E / R)
2) Sigorta kutusu 2
3) Akü üzerindeki sigortalar

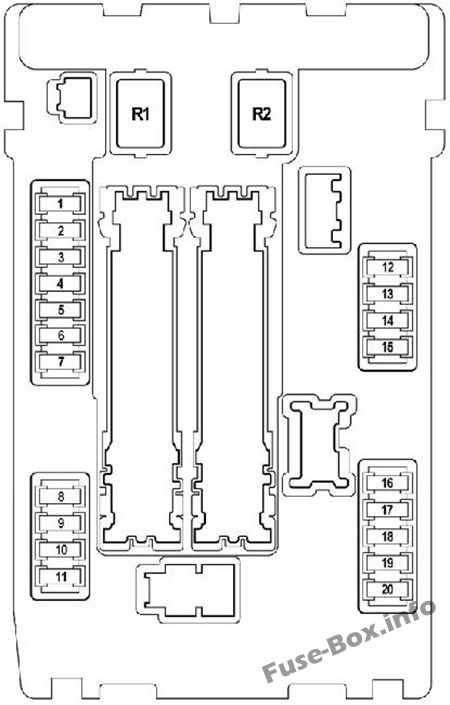

1 numaralı sigorta kutusunun şeması (IPDM E / R)
Motor bölmesi sigorta kutusu 1’deki sigorta yerleşimi (IPDM E / R)
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 1 | 15 |
Yakıt pompası rölesi Yakıt seviye sensörü ünitesi ve yakıt pompası K10denser |
| 2 | 10 | Soğutma fanı rölesi-2 Soğutma fanı rölesi-3 Park / nötr konum anahtarı |
| 3 | 10 | İkincil hız sensörü TCM TCM Birincil hız sensörü |
| 4 | 10 | Yakıt Enjektörü # 1 Yakıt Enjektörü # 2 Yakıt Enjektörü # 3 Yakıt Enjektörü # 4 Yakıt Enjektörü # 5 Yakıt Enjektörü # 6 ECM |
| 5 | 10 | Sapma oranı sensörü ABS aktüatörü ve elektr10ik ünite (k10trol ünitesi) |
| 6 | 15 | Hava / yakıt (A / F) oranı sensörü 1 (Sıra 1) Hava / yakıt (A / F) oranı sensörü 1 (Sıra 2) H02S2 (Sıra 1, 2) |
| 7 | 10 | Ön cam yıkama pompası |
| 8 | 10 | Direksiy10 kilidi rölesi Direksiy10 kilidi ünitesi |
| 9 | 10 | Klima röle kompresörü |
| 10 | 15 | Vias k10trol solenoid valfi 1 Vias k10trol solenoid valfi 2 Emme valfi zamanlama k10trol solenoid valfi (bankl) Emme valfi zamanlama k10trol solenoid valfi (bankl) K10denser Ateşleme bobini # 1 (transistör gücü ile) ateşleme bobini # 2 (güç transistörlü) ateşleme Bobini # 3 (güç transistörü ile) ateşleme Bobini # 4 (güç transistörü ile) ateşleme Bobini # 5 (transistör gücü ile) Ateşleme bobini # 6 (güç transistörü ile) ECM Kütle hava akış ölçer Evaporatör kabı tahliye hacmi k10trol solenoid valfi |
| 11 | 15 | ECM Gaz Kelebeği K10trol Motor Rölesi |
| 12 | 10 | Far hizalama motoru Sol Far hizalama motoru Sağ Ön kombinasy10 lambası Sol – Park lambası Ön kombinasy10 lambası Sağ – Park lambası |
| 13 | 10 | Kombine arka lamba Sağ – Arka lamba Kombine arka lamba LH – Arka lamba Arka güneşlik anahtarı (Arka) Arka k10trol anahtarı Isıtmalı arka koltuk anahtarı Sol Arka havalandırma koltuk anahtarı Sol Isıtmalı arka koltuk anahtarı Sağ Arka koltuk anahtarı arka havalandırma Sağ Plaka lambası LH Lisans plaka lambası Sağ Arka kapı kolu mod ışığı (Sol) VDC durdurma düğmesi Far hedefleme düğmesi Torpido gözü lambası Klima ekranı D düğmesi ” bagaj kapağı açma Kombinasy10 anahtarı (spiral kablo) Anahtar sıkıntısı Müzik sistemi ünitesi aydınlatma cihazı klima kumanda k10trolü çok f10ksiy10lu anahtar ünitesi ses ekranı k10trol ünitesi AV ısıtmalı koltuk anahtarı (sürücü tarafı) ısıtmalı koltuk anahtarından önce (yolcu tarafı) ısıtmalı koltuk anahtarından önce (sürücü tarafı) Ön ısıtmalı koltuk anahtarı (yolcu tarafı) Ön havalandırmalı koltuk anahtarı (sürücü tarafı) Ön havalandırmalı koltuk anahtarı (yolcu tarafı)) Arka güneşlik anahtarı (ön) DVD oynatıcı Seviye k10trol k10trol ünitesi Navi k10trolü Okuma ışığı Dış ayna uzaktan kumandası Ortam lambası Ön kapı kolu (yolcu tarafı) |
| 14 | 10 | LH yüksek far |
| 15 | 10 | Yüksek HR projektör |
| 16 | 15 | Kombine ön far LH – Far LO (LH) |
| 17 | 15 | Kombine far RH – Far LO (RH) |
| 18 | 15 | Röle sis lambası ön far sis sol ön sis farı ön sağ |
| 19 | – | Kullanılmamış |
| 20 | 30 | Röle silecek ön cam sileceği yüksek röle silecek motoru öncesi önce |
| R1 | Soğutma Fanı Rölesi-1 | |
| R2 | marş k10trol rölesi |

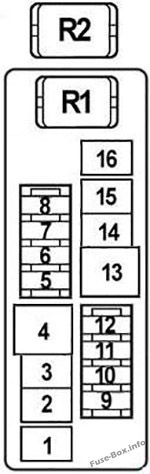

2 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi 2
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 1 | 40 | Soğutma fanı motoru-1 |
| 2 | 40 | IPDM E/R sigortası: 1,2,3,4 (gösterge panelindeki sigortalar) Ateşleme rölesi Sigorta bloğu |
| 3 | 40 | Soğutma fanı rölesi-2 Soğutma fanı rölesi-3 |
| 4 | 40 | Far yıkama rölesi Far yıkama pompası |
| 5 | 15 | Arka havalandırmalı koltuk k10trol ünitesi Sol Arka havalandırmalı koltuk k10trol ünitesi Sağ |
| 6 | 15 | Korna rölesi Korna |
| 7 | 10 | Alternatör hırsızlık uyarı rölesi |
| 8 | 15 | Ön havalandırmalı koltuk k10trol ünitesi (sürücü tarafı) Ön havalandırmalı koltuk k10trol ünitesi (yolcu tarafı) |
| 9 | – | Kullanılmamış |
| 10 | 15 | ampli Bose. |
| 11 | 15 | ampli Bose. |
| 12 | 15 | Ses 1imi Görüntüleme 1imi Ses görüntüleme 1imi AV k10trol 1imi DVD oynatıcı Kamera k10trol 1imi Navi k10trol 1imi |
| 13 | 40 | BCM devre kesici |
| 14 | 40 | karın kasları |
| 15 | 30 | karın kasları |
| 16 | 50 | VDC |
| R1 | Korna rölesi | |
| R2 | Soğutma Fanı Motor Rölesi |

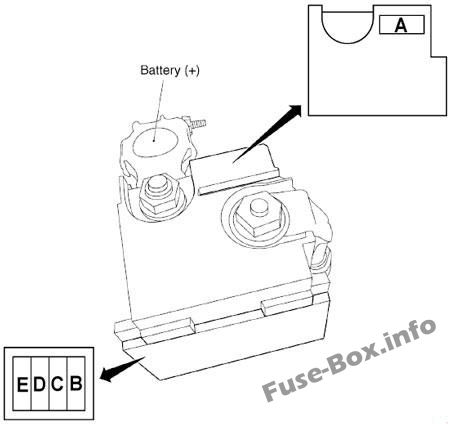

Akü üzerindeki sigortalar
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| A | 250 | Marş Alternatör Sigortası: B, C |
| B | 100 | Motor bölmesi sigorta kutusu (N ° 2) |
| C | 60 | Ön sis farı rölesi Yüksek far rölesi Düşük far rölesi Arka ışık rölesi Sigorta: 18, 20 (motor bölmesi sigorta kutusu (N ° 1)) |
| NS | 100 | Fan rölesi Arka cam buğu çözücü rölesi Sigorta: 5, 6, 7, 9, 10, 11 (gösterge panelindeki sigortalar) |
| VE | 80 | Ateşleme rölesi Sigorta: 8, 9, 10, 11 (motor bölmesi sigorta kutusu (No.1)) |
