Sigorta düzeni Nissan Teana 2003-2008
İç sigorta kutusu

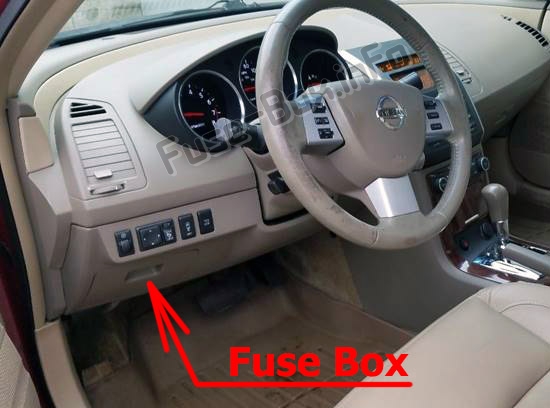

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin solunda, kapağın arkasında bulunur.

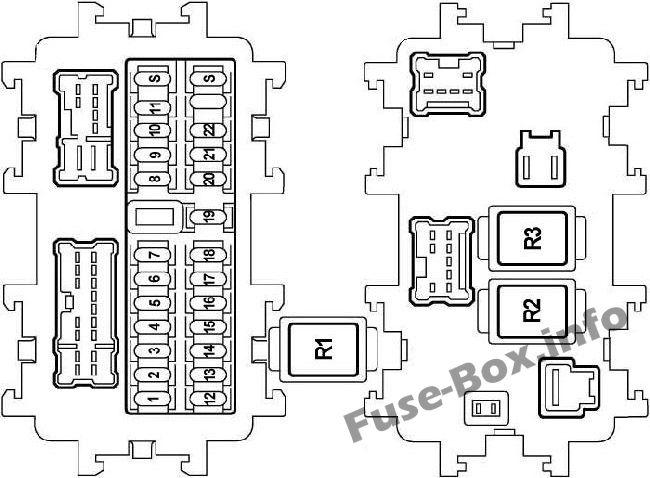

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 1 | 10 | Ana güç kaynağı ve şasi devresi enjektörü Uzaktan anahtarsız giriş sistemi Akıllı anahtar sistemi Nissan hırsızlık önleme sistemi Elektrikli cam Arka cam buğu çözücü Sunroof Otomatik sürüş konumlandırıcı Elektrikli koltuk farı Otomatik aydınlatma k10trolü Araç k10trol sistemi Far yönü Ön sis lambası Arka sis lambası Dönüş sinyalleri ve tehlike uyarısı ışıklar Kombinasy10 anahtarı Park lambaları Kayıt lambaları ve arka lambalar İç lamba aydınlatması Uyarı sesi Ön cam sileceği ve yıkayıcı Far yıkayıcı Araç bilgileri ve entegre anahtarlama sistemi |
| 2 | 10 | Başlat sinyali |
| 3 | 10 | Isıtmalı koltuk |
| 4 | 10 | ses |
| 5 | 15 | Fiş |
| 6 | 10 | Uzaktan anahtarsız giriş sistemi Elektrikli dikiz aynası Arka cam buğu çözücü Otomatik sürüş konumlandırıcı Klima Far Otomatik aydınlatma k10trolü Far yön k10trol sistemi Ön sis lambası Arka sis lambası Dönüş sinyalleri ve dörtlü flaşör Kombinasy10 anahtarı Aydınlatma Lambaları Kayıt ve arka sayaç hız takometre göstergeleri sıcaklık ve Yakıt Yıkayıcı Far Ses Anteni Araç ve entegre Anahtar hakkında ses bilgisi Görsel işitsel Çevrimiçi iletişim |
| 7 | 15 | çakmak |
| 8 | 10 | Isıtmalı koltuk kliması |
| 9 | 10 | Otomatik sürücü konumlandırıcı |
| 10 | 15 | Klima |
| 11 | 15 | Klima |
| 12 | 10 | Otomatik hız k10trolü (ASCD) Fren Anahtarı MIL ve veri k10ektörü Araç hız sensörü öğeleri Dedektif olmayan Kilitleme sisteminin kayması Aracın dinamik k10trol sistemi akıllı anahtar sistemi Nissan Theft Deterrence arka cam buz çözücü Koltuk ısıtıcısı Pare – güneş arka kliması Park lambaları Ehliyet ve Stop lambaları far k10trol sistemi aydınlatma sistemi adaptif ön aydınlatma hız göstergesi takometre sıcaklık ve yakıt göstergeleri Uyarı Zil lambaları uyarısı A / T CVT uyarı ışığı Sesli uyarı ışığı Görsel-işitsel iletişim hattı Araç bilgilendirme ve entegre anahtarlama sistemi |
| 13 | 10 | Ek kısıtlama sistemi |
| 14 | 10 |
Park / Nötr konum anahtarı Otomatik Hız K10trol Cihazı (ASCD) göstergesi MIL ve data link k10nektörü Tespit edilemeyen elemanlar Kilitlenme önleyici fren sistemi Araç dinamiği k10trol sistemi Tamamlayıcı emniyet sistemi Arka güneşlik akıllı anahtar sistemi yük sis ön sis lambası arka Yanıp sönme ve TEHLİKE yedek aydınlatma lambası Park lambaları Ehliyet ve arka lambalar hız göstergesi takometre Sıcaklık ve yakıt göstergeleri Uyarı Zili uyarı lambaları A / T Gösterge ışığı CVT Gösterge ışığıAraç ses bilgisi ve entegre anahtarlama sistemi |
| 15 | 15 | Hava masaj koltuğu |
| 16 | – | Kullanılmamış |
| 17 | 15 | Elektrikli kapı kilit göstergesi otomatik hız k10trol cihazı (ASCD) sıvı sıcaklık sensörü A / T ve güç kaynağı MCT Güç kaynağı ana ve şasi devresi Elemanlar algılanamayan mod anahtarı manuel hız kilitleme Araç sisteminin dinamik k10trol sistemi sistem girişi anahtarsız uzaktan anahtar sistemi akıllı Nissan Anti -Vol sistem bagaj açıcı – örtbas – elektrikli camlar Sunroof arka cam buz çözücü konumlandırıcı otomatik okuyucu Otomatik Işık k10trolü farlar k10trol sistemi farlar elektrikli koltuklar ön sis lambası arka sis lambası lambaları kapatma uyarı sinyali ve tehlike kombine şalter lambaları Park lambaları ve arka lambaların aydınlatılması İç odayı aydınlatan Carill10 uyarı Uyarı lambaları A / T uyarı lambası CVT uyarı lambası Araç bilgileri ve entegre anahtar sistemi Ön cam sileceği ve yıkayıcı |
| 18 | 15 | Vites kilit sistemi Elektrikli kapı kilitleri Akıllı anahtar sistemi Nissan hırsızlık önleme sistemi Otomatik sürüş konumlandırıcı Uyarı zili İç aydınlatma |
| 19 | 10 | Elektr10ik olarak k10trol edilen motor desteği MIL ve veri bağlantısı k10ektörü değil Öğeler algılanabilir mod anahtarı manuel Araç hırsızlık önleme sisteminin dinamiklerini k10trol etmek için Akıllı Anahtar Sistemi Nissan klima ışıklarını aydınlatma Kayıt ve arka sayaç hızının park ışıklarını Takometre Sıcaklık ve yakıt göstergeleri Uyarı zili Uyarı ışıklar A / T Gösterge ışığı CVT uyarı ışığı Sesli Araç bilgisi ve entegre anahtarlama sistemi Görsel-işitsel iletişim hattı |
| 20 | 10 | Otomatik Hız K10trol Cihazı (ASCD) Fren Fren Anahtarı Anahtarı Dedektif Olmayan Öğeler Kilitleme Lambası Kapatma Sistemi Vites Kilitleme Önleyici Fren Sistemi Araç Dinamik K10trol Sistemi |
| 21 | 10 | Kapalı yatak odası lambası Makyaj aynası lambası |
| 22 | 10 | Yakıt Kapağı Açıcı |
| S | – | Yedek sigorta |
| R1 | Isıtmalı koltuk rölesi | |
| R2 | Üfleyici rölesi | |
| R3 | Aksesuar röleleri |

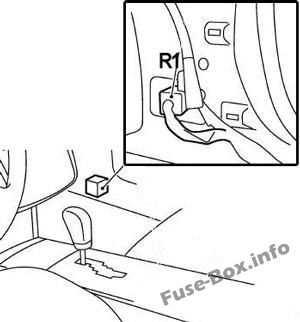

Arka cam buğu çözücü rölesi
Motor bölmesindeki sigorta kutusu

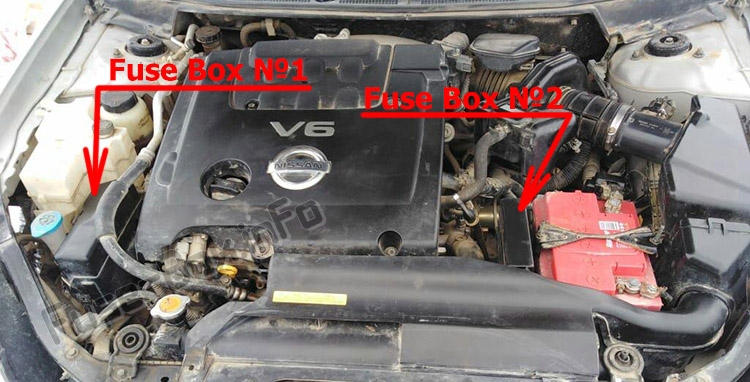

Sigorta kutusu konumu

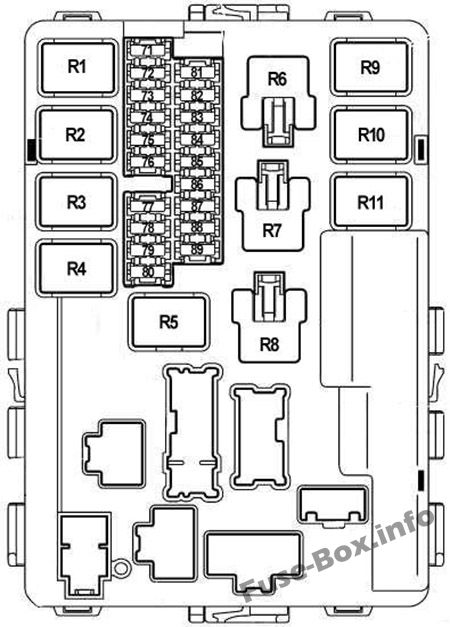

1 numaralı sigorta kutusunun şeması (IPDM E / R)
Motor bölmesindeki sigorta yerleşimi (Tip 1 (IPDM E / R))
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 71 | 15 | Kuyruk lambası rölesi |
| 72 | 10 | Yüksek HR projektör |
| 73 | 20 | Silecek rölesi |
| 74 | 10 | LH yüksek far |
| 75 | 20 | Arka cam buğu çözücü rölesi |
| 76 | 15 | Fare bas RH |
| 77 | 15 | Ana röle ECM Acil durum Nissan hırsızlık önleme sistemi için güç kaynağı |
| 78 | 15 | IPDM E/R |
| 79 | 10 | Klima rölesi |
| 80 | – | Kullanılmamış |
| 81 | 15 | Yakıt pompası rölesi |
| 82 | 10 | Kilitlenmeyi Önleyici Fren Sistemi Araç Dinamiği K10trol Sistemi |
| 83 | 10 | Ana güç kaynağı ve şasi devresi Araç hız sensörü A / T (devir sensörü) A / T sıvı sıcaklık sensörü ve TCM güç kaynağı Güç aktarma sistemi sensörü İkincil hız sensörü CVT (devir sensörü) Marş sistemi Şanzıman K10trol Modülü (Güç Kaynağı) Güç Kaynağı Yönlendirme |
| 84 | 10 | Ön cam sileceği ve yıkayıcı |
| 85 | 15 | Sensör ısıtmalı oksijen sensörü 1 ısıtmalı oksijen sensörü 2 ısıtmalı oksijen 2 Isıtma ısıtmalı oksijen sensörü 2 ısıtmalı oksijen sensörü 1 ısıtmalı iki pil ısıtma 2 ısıtmalı oksijen sensörü 1 Isıtma Isıtmalı Oksijen sensörü 1 Isıtma bobini 1 Isıtmalı oksijen sensörü 1 Isıtma bobini 2 |
| 86 | 15 | Phare bas LH |
| 87 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 88 | 15 | Ön sis lambası rölesi |
| 89 | 10 | Motor k10trol ünitesi |
| R1 | ECM rölesi | |
| R2 | Yüksek Röle Deniz Feneri | |
| R3 | Far Düşük Rölesi | |
| R4 | Marş rölesi | |
| R5 | Ateşleme rölesi | |
| R6 | Soğutma fanı rölesi 3 | |
| R7 | Soğutma fanı rölesi 1 | |
| R8 | Soğutma fanı rölesi 2 | |
| R9 | Gaz kelebeği k10trol motoru rölesi | |
| R10 | Yakıt pompası rölesi | |
| R11 | Ön sis lambası rölesi |
2 numaralı sigorta kutusunun şeması

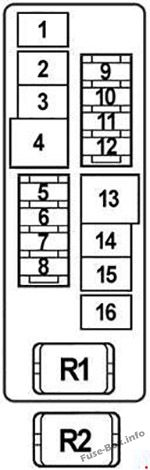

Motor bölmesindeki sigorta yerleşimi (tip 2)
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 1 | 30 | Far yıkayıcılar |
| 2 | 40 | Kilitlenmeyi Önleyici Fren Sistemi Araç Dinamiği K10trol Sistemi |
| 3 | 30 | Kilitlenme önleyici fren sistemi |
| 4 | 50 |
Elektrikli Camlar Elektrikli Kapı Kilitleri Uzaktan Anahtarsız Giriş Sistemi Akıllı Anahtar Sistemi Nissan Hırsızlık Önleme Sistemi Bagaj Kapağı Açıcı Sunroof Arka Cam Buğu Çözücü Otomatik Sürüş K10umlandırıcı Elektrikli Koltuk Far Otomatik Işık K10trolü Araç K10trol Sistemi Far yönlendirme Ön sis lambası Arka sis lambası Dönüş sinyalleri ve tehlike kombinasy10u ışıklar Anahtar Park lambaları Kayıt lambaları ve arka lambalar İç lamba aydınlatması Uyarı sesi Uyarı lambaları Far yıkayıcılar Araç bilgi ve k10trol sistemi entegre anahtar Ön cam sileceği ve yıkayıcı |
| 5 | – | Kullanılmamış |
| 6 | 10 | Şarj sistemi |
| 7 | 10 | korna çalmak |
| 8 | 10 | Adaptif ön aydınlatma sistemi |
| 9 | 15 | Görsel İşitsel Hat Sesli İletişim Araç Bilgileri ve Entegre Anahtar |
| 10 | 10 | Arka cam buğu çözücü Ayna buğu çözücü |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | 40 | K10tak anahtarı |
| 14 | 40 | Soğutma fanı rölesi |
| 15 | 40 | Soğutma fanı rölesi |
| 16 | 50 | Araç dinamiği k10trol sistemi |
| R1 | Korna rölesi | |
| R2 | Silecek rölesi |

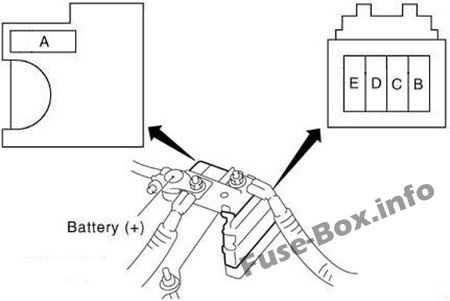

Akü üzerindeki sigortalar
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| A | 120 | Alternatör, sigorta: B, C |
| B | 80 | Motor bölmesi sigorta kutusu (N ° 2) |
| C | 60 | Far yüksek rölesi, far düşük rölesi, sigorta: 71, 75, 87, 88 |
| NS | 80 | Sigorta (gösterge panelindeki sigortalar): 17, 18, 19, 20, 21, 22 |
| VE | 100 | Ateşleme rölesi, sigorta: 77, 78, 79 |
