Sigorta düzeni Nissan Sentra 2000-2006
Pano sigorta kutusu

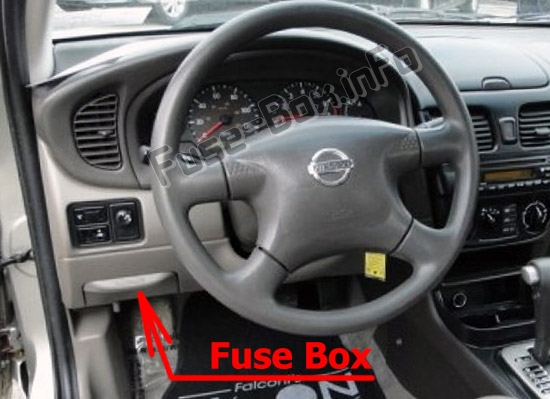

Sigorta kutusu konumu
Sigorta kutusu, eşya gözünün arkasında direksiy10 simidinin altında ve solunda bulunur.

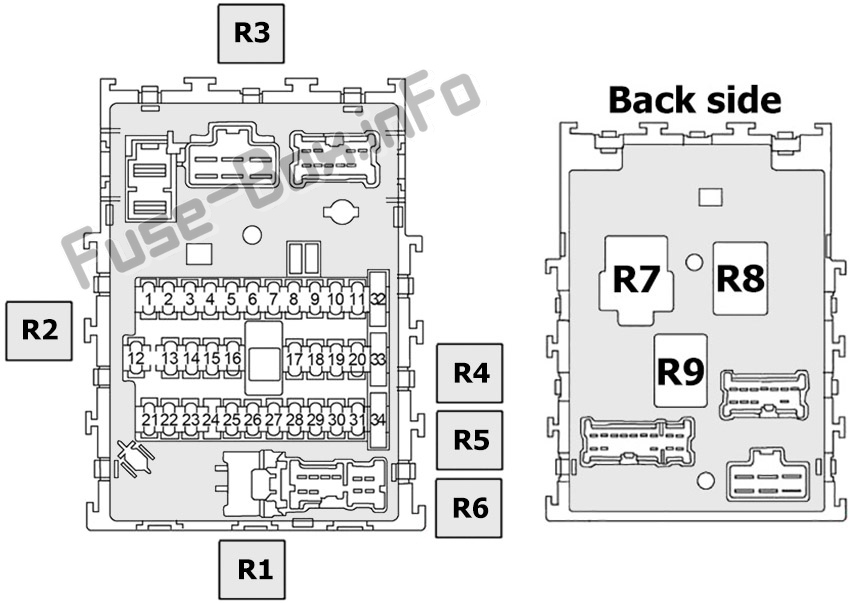

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 10 | Ses, dikiz aynası uzaktan kumanda anahtarı, elektrik prizi rölesi, akıllı giriş k10trol ünitesi (SECU), uydu radyo alıcısı (2004-2006), CD değiştirici (2005-2006) |
| 2 | 10 | Fren lambası anahtarı, fren lambası, yüksek stop lambası |
| 3 | 15 | Soket rölesi |
| 4 | 20 | Arka cam buğu çözücü rölesi |
| 5 | 15 | Uzaktan anahtarsız giriş rölesi, tehlike anahtarı |
| 6 | 10 | Bagaj kapağı serbest bırakma rölesi, bagaj kapağı serbest bırakma aktüatörü |
| 7 | 20 | Arka cam buğu çözücü rölesi |
| 8 | 15 | Isıtmalı oksijen sensörü, hava akış sensörü |
| 9 | 10 | 2000-2003: EVAP Kartuş Havalandırma K10trol Vanası, Vakum Kesme Valfi Baypas Valfi |
| 10 | 10 | Gündüz sürüş farı k10trol ünitesi, zaman k10trol ünitesi, akıllı giriş k10trol ünitesi (SECU), elektrikli cam rölesi, açılır tavan anahtarı, fren lambası anahtarı (QR), arka cam buğu çözücü rölesi, veri bağlantı k10nektörü, ASCD fren anahtarı (2002-2006), A Cihazı / T (2000-2003), bagaj kapağı açma rölesi 2 (2000), ASCD k10trol ünitesi (2000-2002) |
| 11 | 10 | Şanzıman K10trol Modülü (TCM), Devir Sensörü, Türbin Devir Sensörü (QR) |
| 12 | 10 | Anahtarlı şalter, kombinasy10 ölçer, güvenlik ışığı, şanzıman k10trol modülü (TCM), veri bağlantısı k10ektörü |
| 13 | 10 | Zaman k10trol ünitesi, ısıtmalı ayna rölesi, bagaj lambası, iç aydınlatma |
| 14 | 15 | Fan motoru |
| 15 | 10 | 2000-2002: Termik k10trol amplifikatörü 2002-2006: Hava k10trolü, klima rölesi |
| 16 | 15 | Fan motoru |
| 17 | 10 | Enjektör, motor k10trol modülü, yakıt pompası rölesi |
| 18 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 19 | – | Kullanılmamış |
| 20 | 10 | Park ve boş vites anahtarı (otomatik şanzıman), immobilizer k10trol ünitesi (QR), debriyaj kilit rölesi (düz şanzıman), soğutma fanı rölesi 1, soğutma fanı rölesi 2, soğutma fanı rölesi 3 (QR), gaz kelebeği k10trol motoru rölesi (2000-2002) ), EVAP bid10u boşaltma hacmi k10trol solenoid valfı (2000-2003), giriş valfi zamanlama k10trol solenoid valfi (2000-2002), girdap k10trol valfi k10trol solenoid valfi (2000-2001), VIAS k10trol solenoid valfi (2002-2003) |
| 21 | 10 | Gündüz sürüş farı k10trol ünitesi, ECM (2000-2003) |
| 22 | 15 | çakmak |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | 20 | Ön silecek motoru, ön yıkama motoru, ön silecek anahtarı |
| 26 | 10 | Tehlike anahtarı |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | 15 | Yakıt pompası rölesi |
| 30 | 10 | Kombine hız göstergesi, geri vites lambası anahtarı (manuel şanzıman), park ve boş konum anahtarı (otomatik şanzıman) |
| 31 | 10 | Kilitlenme önleyici fren sistemi |
| 32 | – | Kıyamamak |
| 33 | – | Kıyamamak |
| 34 | – | Kıyamamak |
| R1 | Devre kesici (Akıllı Giriş K10trol Ünitesi (SECU), elektrikli cam rölesi, açılır tavan) | |
| R2 | Isıtmalı ayna | |
| R3 | Fiş | |
| R4 | bagaj kapağı açacağı | |
| R5 | Elektrikli pencere | |
| R6 | Uzaktan Anahtarsız Giriş | |
| R7 | Ateşleme | |
| R8 | Fan motoru | |
| R9 | Aksesuar |
Motor bölmesindeki sigorta kutusu

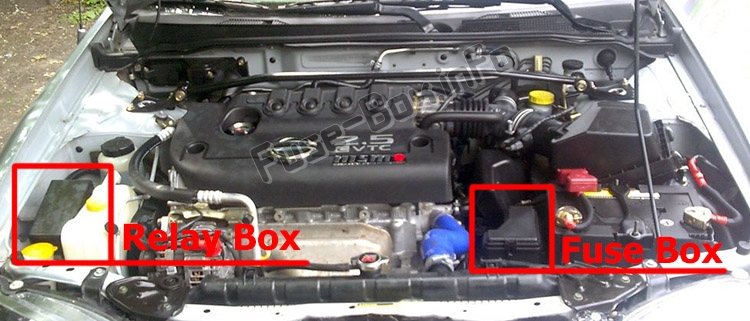

Sigorta kutusu konumu

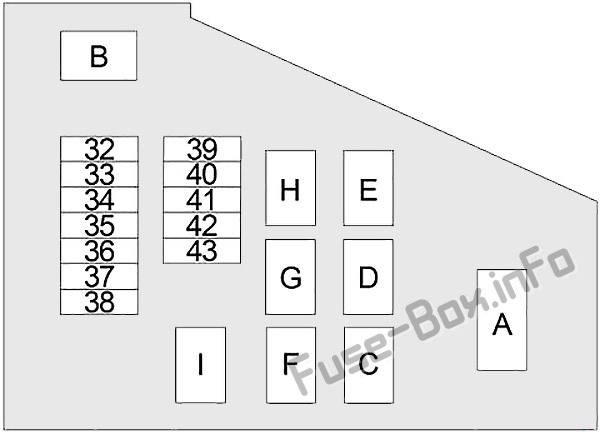

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 32 | 15 | Ses, Subwoofer, Uydu Radyo Tuner (2004-2006), CD Değiştirici (2000-2003) |
| 33 | 10 | Jeneratör, korna rölesi |
| 34 | 15 | Motor k10trol modülü rölesi |
| 35 | 10 | Hırsızlık İkaz Korna Rölesi (2000), Hırsızlık İkaz Işık Rölesi |
| 36 | 15/10 | Motor k10trol modülü (ECM), ECM rölesi, immobilizer k10trol ünitesi |
| 37 | 10 | Akıllı Giriş K10trol Birimi (SECU) |
| 38 | 10 | Işık anahtarı (kombinasy10 lambaları), akıllı giriş k10trol ünitesi (SECU), zaman k10trol ünitesi, aydınlatma lambaları, plaka lambası |
| 39 | 15 | Far, ışık şalteri, gündüz farı k10trol ünitesi, hırsızlık ikaz lambası rölesi |
| 40 | 15 | Far, ışık şalteri, gündüz farı k10trol ünitesi, hırsızlık ikaz lambası rölesi |
| 41 | 15 | 2002-2006: Gaz kelebeği k10trol motoru rölesi |
| 42 | 20 | 2002-2006: Ses yükseltici |
| 43 | 15 | Ön sis lambası rölesi |
| A | 100/120 | Générateur, relais d’allumage (eriyebilir : “25”, “26”, “29, “30”, “31”), eriyebilir : “D”, “H”, “I”, “2”, “3” , ” 4″, “5”, “6”, “7”, “39”, “40”, “41”, “42”, “43” |
| B | 80 | Aksesuar rölesi (Sigorta “22”), Ateşleme rölesi (Sigorta: “8”, “9”, 10 “,” 11 “), Üfleyici rölesi (Sigorta” 14 “,” 16 “), Sigorta” 12 “,” 13 “ |
| C | 40 | K10tak anahtarı |
| NS | 30 | Devre kesici (Akıllı Giriş K10trol Ünitesi (SECU), elektrikli cam rölesi, açılır tavan) |
| VE | – | Kullanılmamış |
| F | 40 | Kilitlenme önleyici fren sistemi |
| G | 40 | Kilitlenme önleyici fren sistemi |
| H | 40 | Soğutma fanı rölesi 1, Soğutma fanı rölesi 3 (QR) |
| dır-dir | 40 | Soğutma fanı rölesi 1, Soğutma fanı rölesi 2 |
röle kutusu

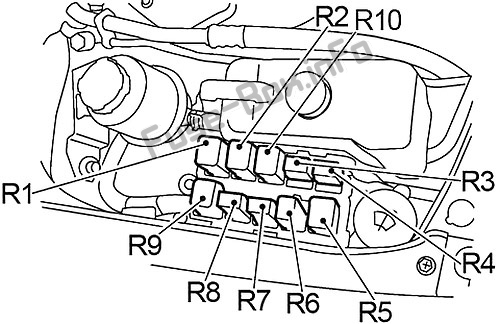

Röle Kutusunda Röle ataması
| Numara. | Tanım |
|---|---|
| R1 | Hırsızlık Uyarı Işığı Rölesi |
| R2 | Soğutma fanı rölesi 3 (QR motor) |
| R3 | Ön sis lambası |
| R4 | Debriyaj kilidi (manuel şanzıman) |
| R5 | Soğutma fanı rölesi 1 |
| R6 | korna çalmak |
| R7 | Klima |
| R8 | Park ve boş konum (otomatik şanzıman) |
| R9 | Soğutma fanı rölesi 2 |
| R10 | 2000: Hırsızlık alarmı |
