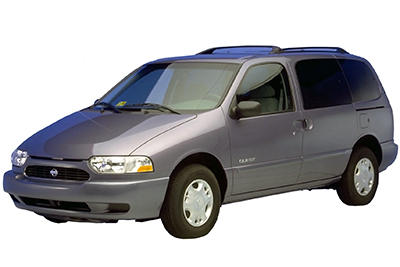

Bu yazıda, 1998’den 2002’ye kadar üretilen ikinci nesil Nissan Quest’i (V41) ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Nissan Quest 1998-2002
İç sigorta kutusu

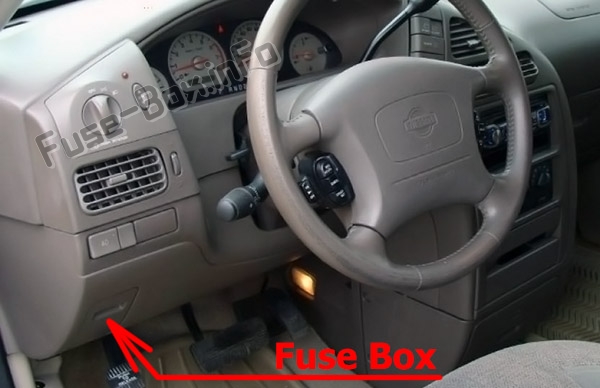

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

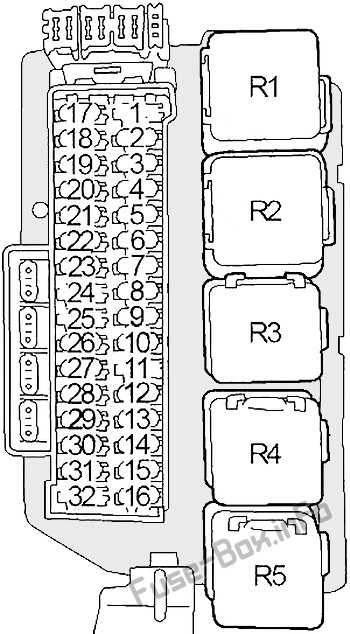

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7.5 | Isıtmalı ön koltuklar |
| 2 | 10 | Şanzıman K10trol Modülü (TCM), arka silecek motoru, EATC ünitesi |
| 3 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 4 | 10 | IACV-AAC valfi, vakum kesme valfi baypas valfi, motor k10trol modülü (ECM), veri bağlantısı k10ektörü, harita / baro anahtarı solenoid valfi, gaz kelebeği konum sensörü, gaz kelebeği havalandırma k10trol valfi EVAP kartuşu |
| 5 | 7.5 | Uzaktan kumandalı ayna anahtarı, SECU |
| 6 | 20 | çakmak |
| 7 | 20 | Arka güç çıkışı |
| 8 | 20 | Ön silecek motoru, Ön yıkama motoru, Ön silecek amplifikatörü |
| 9 | 10 | Arka silecek motoru, arka silecek motoru |
| 10 | 7.5 veya 15 | 1998-2000 (7.5A): ses; 2001-2002 (15A): Ses, video m10itörü, subwoofer amplifikatörü |
| 11 | 20 | 1998-2000: subwoofer amplifikatörü; 2001-2002: arka elektrik prizi (k10sol üzerine m10te edilmiş) |
| 12 | 7.5 | Far k10trol ünitesi, motor k10trol modülü (ECM) |
| 13 | 7.5 | Klima k10trol ünitesi, klima rölesi, EATC ünitesi, hava ve mod karışım kapısı, IACC-FICD solenoid valfi |
| 14 | 20 | Arka cam buğu çözücü |
| 15 | 20 | Arka cam buğu çözücü |
| 16 | 10 | Arka cam buğu çözücü anahtarı, ısıtmalı aynalar |
| 17 | 10 | Ön yan işaret lambaları, ön kombinasy10 lambası, kombinasy10 anahtarı |
| 18 | 7.5 | Aydınlatma lambaları |
| 19 | 10 | Kombine arka ışık, römork kayıt ışığı |
| 20 | 10 | Ses, CD değiştirici, arka ses uzaktan kumanda ünitesi, FES k10trol paneli |
| 21 | 15 | İç aydınlatma, hafızalı koltuk ve ayna k10trol ünitesi, açılır tavan motoru |
| 22 | 20 | Fren lambası şalteri, çekme k10trol ünitesi |
| 23 | 10 | Tehlike şalteri, güvenlik ışığı |
| 24 | 15 | Arka fan motoru |
| 25 | 15 | Arka fan motoru |
| 26 | 7.5 | Isıtılmış oksijen sensörü |
| 27 | 10 | Tehlike anahtarı |
| 28 | 20 | Ön fan motoru, ön fan hız k10trol ünitesi |
| 29 | 10 | Veri bağlantı k10nektörü, kombinasy10 ölçer, ASCD fren anahtarı, klima rölesi, soğutma fanı rölesi, arka fan motoru rölesi, hafızalı koltuk ve ayna k10trol ünitesi, ASCD k10trol ünitesi |
| 30 | 10 | ABS aktüatörü ve elektrik ünitesi, park / boş konum anahtarı, far k10trol ünitesi, SECU, şanzıman k10trol modülü (TCM) |
| 31 | 20 | Ön fan motoru, ön fan hız k10trol ünitesi |
| 32 | – | Kullanılmamış |
| R1 | Stop lambası | |
| R2 | Ateşleme | |
| R3 | Aksesuar | |
| R4 | Arka cam buğu çözücü | |
| R5 | Fan |
Motor bölmesi sigorta kutusu

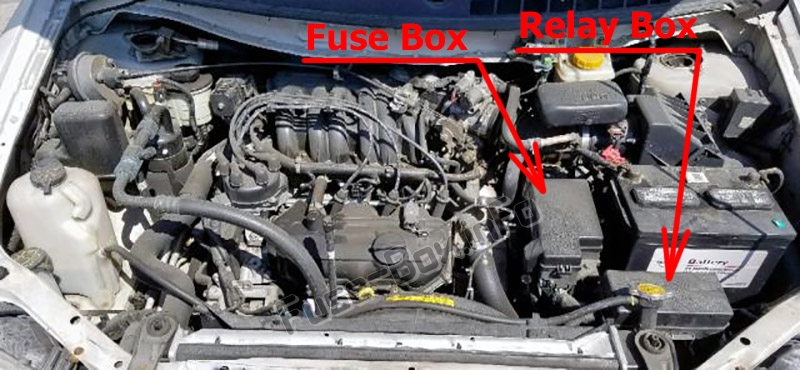

Sigorta kutusu konumu

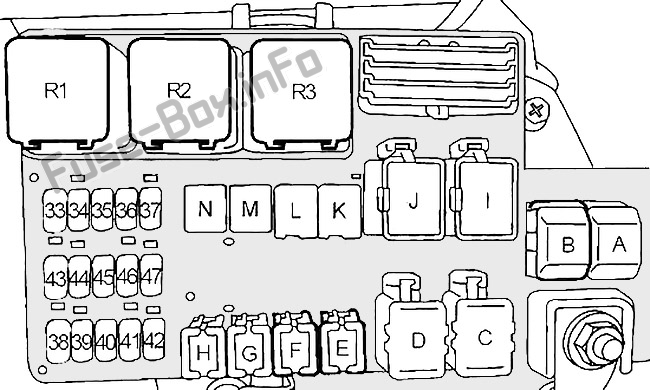

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 33 | 10 | Enjektörler, motor k10trol modülü (ECM) |
| 34 | 10 | Motor K10trol Modülü (ECM) Rölesi, Veri Bağlantı K10ektörü |
| 35 | 10 | Jeneratör |
| 36 | 15 | Deniz Feneri (sağda) |
| 37 | 15 | Far (sol) |
| 38 | 7.5 | Ön sis lambası rölesi |
| 39 | 7.5 | SECU, araç güvenlik rölesi |
| 40 | – | Kullanılmamış |
| 41 | 20 | ABS solenoid valf rölesi |
| 42 | 15 | Korna rölesi |
| 43 | 15 | Yakıt pompası rölesi |
| 44 | 7.5 | Radyatör fanı algılama |
| 45 | – | Kullanılmamış |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| A | 100 | Relais d’allumage (Eriilebilir : “26”, “27”, “29”, “30”), Relais d’aksesuarlar (Ertelenebilir : “5”, “6”, “7”, “8”, “9” ), Kuyruk Lmap Relais (Erişimli : “17”, “18”, “19”) Eriyebilir : “2”, “20”, “21”, “22”, “23” |
| B | 140 | Jeneratör, eriyebilir : “A”, “C”, “F”, “G”, “38”, “39”, “41”, “42” |
| C | 65 | Ön fan motoru rölesi (Sigorta: “28”, “31”) |
| NS | – | Kullanılmamış |
| VE | – | Kullanılmamış |
| F | 30 | Devre kesici 1 (SECU, elektrikli cam rölesi), devre kesici 2 (elektrikli koltuk) |
| G | 40 | ABS motor rölesi |
| H | – | Kullanılmamış |
| dır-dir | 45 | Arka cam buğu çözücü rölesi (Sigorta: “14”, “15”, “16”), Sigorta: “24”, “25” |
| J | 75 | Soğutma fanı rölesi |
| K | 30 | K10tak anahtarı |
| NS | 20 | Soğutma fanı rölesi |
| m | – | Kullanılmamış |
| n | – | Kullanılmamış |
| R1 | Soğutma fanı rölesi 1 | |
| R2 | Soğutma fanı rölesi 2 | |
| R3 | Soğutma fanı rölesi 3 |

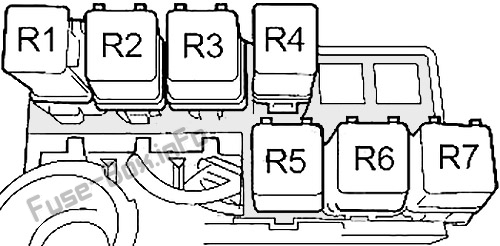

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Park / Boş konum |
| R2 | Benzin pompası |
| R3 | Ampulün k10trol edilmesi |
| R4 | 1998-2000: Bakım ASCD’si; 2001-2002: Sis farı |
| R5 | Araç güvenliği |
| R6 | korna çalmak |
| R7 | Klima |
