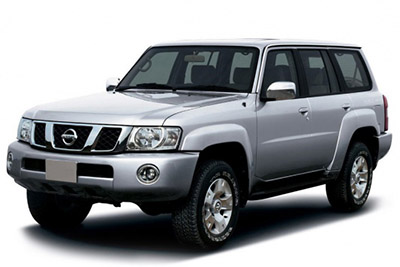

Bu yazıda, 1997’den 2013’e kadar üretilen Nissan Patrol’ün (Y61) 5inci neslini ele alıyoruz. Burada
Nissan Patrol 1997-2013 Sigorta Düzenlemesi
Sigorta kutusu konumu

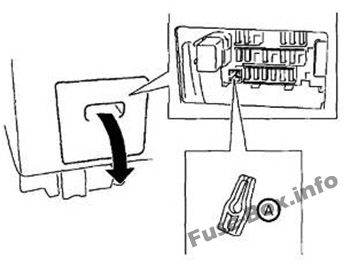

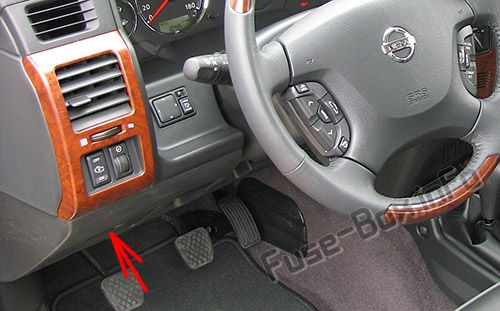

Sigorta kutusu, direksiy10 simidinin solunda, kapağın arkasında bulunur.

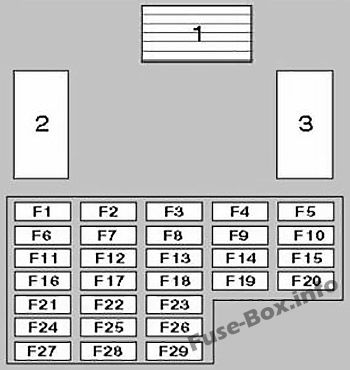

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amplifikatör | Telafi etme |
|---|---|---|
| 1 | Isıtıcı fan rölesi | |
| 2 | Ana ateşleme rölesi | |
| 3 | Yardımcı ateşleme devresi rölesi | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Ön cam sileceği / yıkayıcı |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A/20A | |
| F7 | 7,5A | ABS / ESP sistemi |
| F8 | 7.5A | |
| F9 | 7.5A | |
| F10 | 10 A | Ses sistemi |
| F11 | 7.5A | yanıp sönen |
| F12 | 7.5A | |
| F13 | 15A | çakmak |
| F14 | 10 A | |
| F15 | 10 A | |
| F 16 | 10 A | SRS sistemi |
| F17 | 15A | |
| F18 | 10 A | Arka cam sileceği / yıkayıcı |
| F19 | 15A | 2002: Far yıkayıcı |
| F20 | 10 A | |
| F21 | 10 A | Motor yönetim sistemi |
| F22 | 15A | |
| F23 | 7,5A | Elektrikli ayna sürücüsü |
| F24 | 7.5A | |
| F25 | 10 A | |
| F26 | 7.5A | |
| F27 | 15A | Benzin pompası |
| F28 | 10 A |
Sigorta kutusu konumu

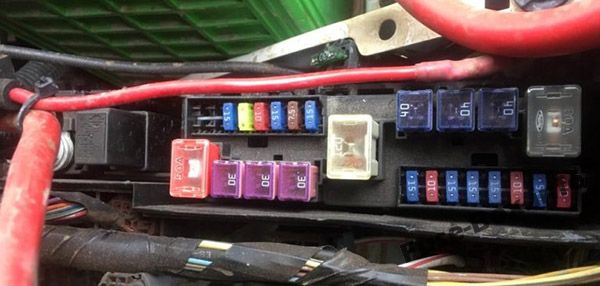

Sigorta kutusu motor bölmesinde (sağ taraf) bulunur.

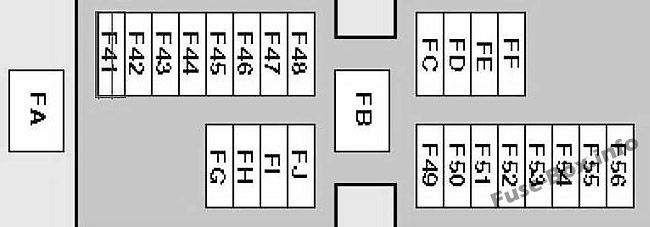

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Telafi etme |
|---|---|---|
| FA | 100A | Kızdırma bujileri |
| 100A / 120A | Jeneratör | |
| FC | 30A / 40A | Soğutma fanı motoru |
| FD | 30A/40A | |
| EF | 40A | |
| FF | 80A | 2002: Pano sigortası / röle kutusu |
| OG | 50A | |
| AH | 30A/40A | |
| OLMAK | 30A | ABS / ESP sistemi |
| FJ | 30A | K10tak kilidi devreleri |
| F41 | 7.5A/20A | |
| F42 | 7.5A/20A | |
| F43 | 15 1 | |
| F44 | 20A | |
| F45 | 10A / 15A | Ön cam ısıtıcısı |
| F46 | 15A | çakmak |
| F47 | 7.5A | Jeneratör |
| F48 | 10 A | yanıp sönen |
| F49 | 7.5A/10A/15A/20A | |
| F50 | 7.5A/10A/20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Sis farları |
| F54 | 10 A | |
| F55 | 15A | 2002: Soğutma fanı motoru |
| F56 | 10 A | Ses sistemi |
| Ayrı olarak, ek sigortalar olabilir: F61 – (15A) Ön cam ısıtıcısı , F62 – Kullanılmıyor, F63 – (20A) Far yıkayıcı, F64 – (10A) Ses sistemi. |

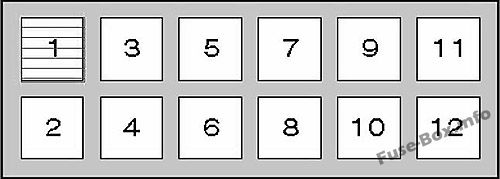

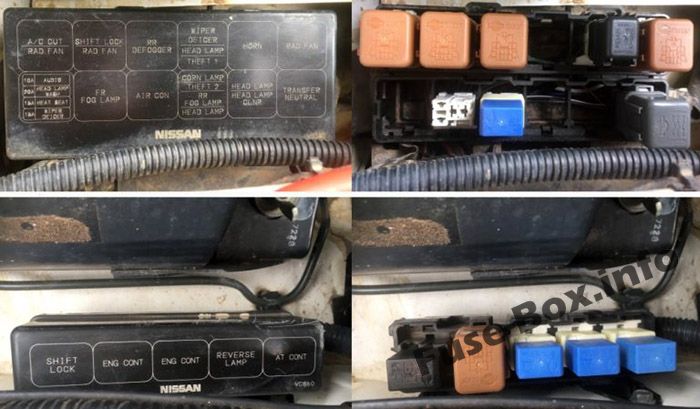

Röle kutuları
| Numara. | Telafi etme |
|---|---|
| 1 | |
| 2 | |
| 3 | Dizel: Şanzıman k10trol sistemi rölesi |
| 4 | sis farı rölesi |
| 5 | Arka cam ısıtıcısı |
| 6 | Klima rölesi |
| 7 | |
| 8 | |
| 9 | Korna rölesi |
| 10 | |
| 11 | |
| 12 | 4WD sistem rölesi |
| 1 | |
| 2 | Geri vites lambası rölesi |
| 3 | Gaz kelebeği k10trol modülü rölesi |
| 4 | KDV |
| 5 |
