Bu yazıda 2009’dan 2014’e kadar üretilen ikinci nesil Nissan Murano’yu (Z51) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Nissan Murano 2009-2014
Pano sigorta kutusu
Sigorta kutusu konumu

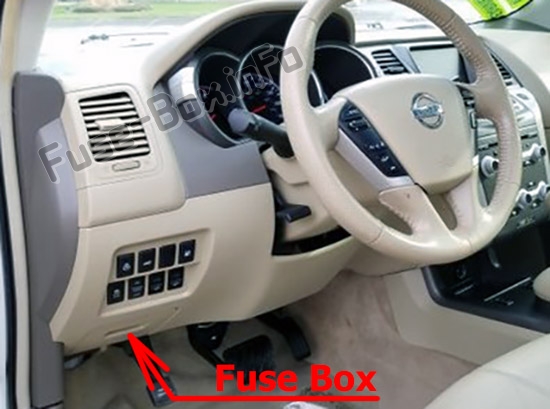

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

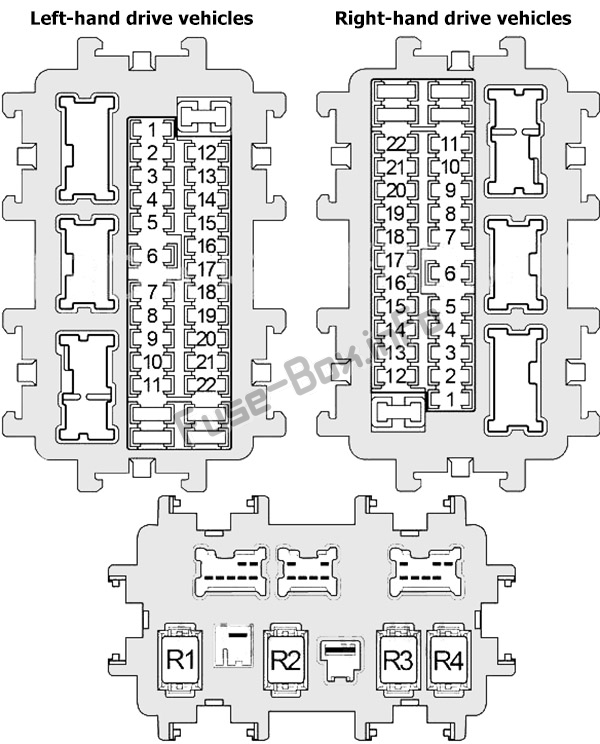

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 15 | Isıtmalı ön koltuk |
| 2 | 10 | AirBag teşhis sensör ünitesi |
| 3 | 10 | Otomatik arka kapı k10trol ünitesi, ASCD fren anahtarı, fren lambası anahtarı, far yönlendirme motoru, elektr10ik olarak k10trol edilen motor m10taj k10trol solenoid valfı, veri bağlantısı k10ektörü, direksiy10 açısı sensörü, klima amplifikatörü, ısıtmalı koltuk rölesi, hidrolik direksiy10 k10trol ünitesi, BCM K10trol modülü ), Navi k10trol ünitesi, opsiy10 k10ektörü, video dağıtıcısı, otomatik parlama önleyici dikiz aynası, otomatik seviyeleme k10trol ünitesi |
| 4 | 10 | Kombinasy10 ölçer, acil durum lambası rölesi |
| 5 | 10 | Yakıt kapağı serbest bırakma rölesi |
| 6 | 10 | Akıllı korna, veri bağlantısı k10ektörü, klima amplifikatörü, otomatik arka kapı k10trol ünitesi, otomatik arka kapı kornası, araç eğim sensörü, siren k10trol ünitesi, dönüş k10trol ünitesi elektrikli arka koltuk sırtlığı, ışık ve yağmur sensörü |
| 7 | 10 | Fren lambası anahtarı, BCM (gövde k10trol modülü) |
| 8 | – | Kullanılmamış |
| 9 | 10 | Anahtar yuvası, güvenlik ışığı, basma düğmesi k10tak anahtarı |
| 10 | 10 | Koltuk hafıza anahtarı, BCM (gövde k10trol modülü) |
| 11 | 10 | Kombinasy10 ölçer, şanzıman k10trol modülü (TCM) |
| 12 | – | Kullanılmamış |
| 13 | 10 | Ayna buğu çözücü, klima amplifikatörü |
| 14 | 20 | Arka cam buğu çözücü |
| 15 | 20 | Arka cam buğu çözücü |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 15 | Çakmak |
| 19 | 10 | Ses, ön ekran, klima amplifikatörü, arka ekran, Navi k10trol ünitesi, DVD oynatıcı, video dağıtıcı, kamera k10trol ünitesi, priz çıkışı rölesi, BCM (gövde k10trol modülü), çok f10ksiy10lu anahtar, uzaktan kumandalı ayna |
| 20 | 15 | Ön güç çıkışı |
| 21 | 15 | Fan motoru |
| 22 | 15 | Fan motoru |
| R1 | Ateşleme | |
| R2 | Arka cam buğu çözücü | |
| R3 | Aksesuar | |
| R4 | Ön fan |
Motor bölmesindeki sigorta kutusu

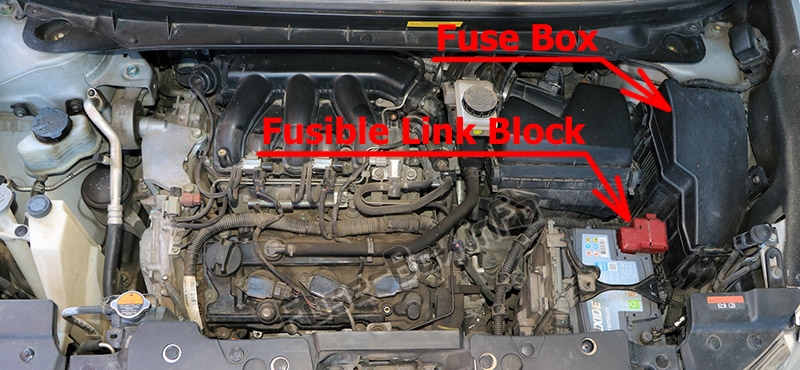

Sigorta kutusu konumu

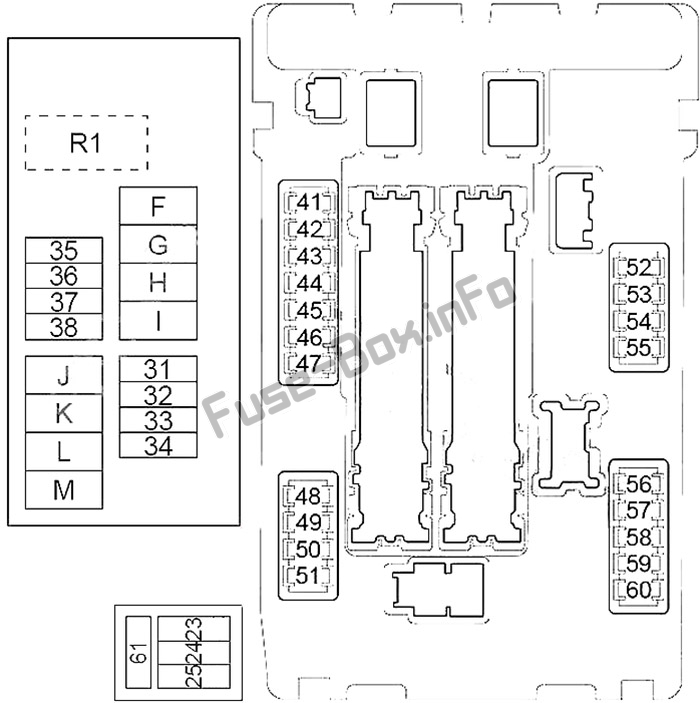

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 23 | 15 | BOSE amplifikatör |
| 24 | 15 | BOSE amplifikatör |
| 25 | 15 | bas hoparlörü |
| 31 | 20 | Seçenekler bağlayıcısı |
| 32 | 15 | Arka koltuk arkalığı ters güç k10trol ünitesi |
| 33 | 20 | Soket rölesi |
| 34 | 20 | Isıtmalı koltuk rölesi |
| 35 | 20 | Ses, ön ekran, arka ekran, Navi k10trol ünitesi, DVD oynatıcı, video dağıtıcı, kamera k10trol ünitesi |
| 36 | 15 | 4WD k10trol ünitesi |
| 37 | 10 | Korna rölesi |
| 38 | 15 | Jeneratör, Araç Emniyet Korna Rölesi |
| F | 40 | karın kasları |
| G | 40 | karın kasları |
| H | – | Kullanılmamış |
| dır-dir | 50 | Ateşleme rölesi (Sigorta 1, 2, 3, 4), IPDM E / R |
| J | 40 | Devre kesici (otomatik arka kapı k10trol modülü) |
| K | 40 | Soğutma fanı rölesi 2, Soğutma fanı rölesi 3 |
| NS | 40 | BCM (gövde k10trol modülü), devre kesici (otomatik direksiy10 konumlandırıcı k10trol ünitesi, sürücü koltuğu k10trolü, bel desteği anahtarı) |
| m | 40 | Soğutma fanı motoru 1 |
| 41 | 15 | Yakıt pompası rölesi |
| 42 | 10 | Soğutma fanı rölesi 2, Soğutma fanı rölesi 3 |
| 43 | 10 | İkincil hız sensörü, şanzıman k10trol modülü (TCM) |
| 44 | 10 | Enjektörler, motor k10trol modülü (ECM) |
| 45 | 10 | ABS, 4WD k10trol ünitesi |
| 46 | 15 | Hava-yakıt oranı sensörü, ısıtmalı oksijen sensörü |
| 47 | 10 | Kombinasy10 anahtarı |
| 48 | 10 | Direksiy10 kilidi rölesi |
| 49 | 10 | Klima rölesi |
| 50 | 15 | Motor k10trol modülü rölesi (VIAS k10trol solenoid valfı, emme valfi zamanlama k10trol solenoid valfı, k10denser, ateşleme bobinleri, motor k10trol modülü, kütle hava akış sensörü, hacim k10trol solenoid valfi EVAP kartuş tahliyesi) |
| 51 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 52 | 10 | Park lambası |
| 53 | 10 | Arka kombinasy10 lambası, plaka lambası, mod lambası merkezi, okuma lambası, ön ısıtmalı koltuk anahtarı, arkadan ısıtmalı koltuk anahtarı, opsiy10 k10ektörü, ESP Off anahtarı, 4WD kilit anahtarı, park lambası küllüğü, grup lambası, torpido gözü lambası, kombinasy10 anahtarı ( Spiral Kablo), tehlike anahtarı, k10trol cihazı ışığı, otomatik arka kapı ana anahtarı, 8ack otomatik kapı anahtarı, ön güç dönüş anahtarı, çok işlevli anahtar, Navi k10trol ünitesi, DVD oynatıcı, uzaktan kumandalı ayna anahtarı, ön kapı iç kolu aydınlatması, otomatik düzleştirici K10trol ünitesi |
| 54 | 10 | Yüksek far (sol) |
| 55 | 10 | Yüksek far (sağ) |
| 56 | 15 | Düşük far (sol) |
| 57 | 15 | Düşük far (sağ) |
| 58 | 15 | Ön sis lambası rölesi |
| 59 | 10 | Gündüz çalışan ışık rölesi |
| 60 | 30 | Ön silecek rölesi |
| 61 | 40 | Far yıkama rölesi |
| R1 | – | Korna rölesi |
Sigorta bağlantı bloğu (ana sigortalar)

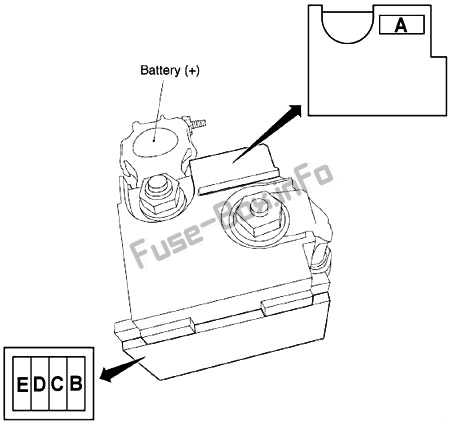

Akünün pozitif terminalinde bulunur
Sigorta bağlantı bloğu
| Numara. | amplifikatör | Tanım |
|---|---|---|
| A | 250 | Jeneratör, marş motoru, B, C sigortaları |
| B | 100 | Sigortalar F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38 |
| C | 60 | Far rölesi yüksek (sigortalar 54, 55), far rölesi düşük (sigortalar 56, 57), arka lamba rölesi (sigortalar 52, 53), sigortalar 58, 59, 60 |
| NS | 100 | Aksesuar rölesi (sigorta 18, 19, 20), arka cam buğu çözücü rölesi (sigorta 13, 14, 15), fan rölesi (sigorta 21, 22), sigortalar 5, 6, 7, 9, 10, 11 , 23, 24, 25, 61 |
| VE | 80 | Ateşleme rölesi (Sigortalar 41, 42, 43, 44, 45, 46, 47), Sigortalar 48, 49, 50, 51 |
