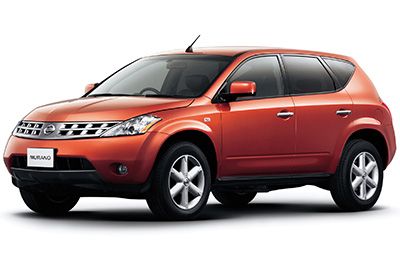

Bu yazıda, 2002’den 2007’ye kadar üretilen ilk nesil Nissan Murano’yu (Z50) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Nissan Murano 2003-2007
Sigorta kutusu konumu

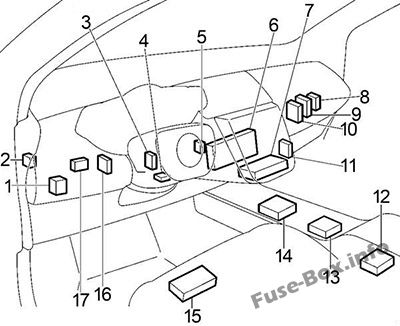

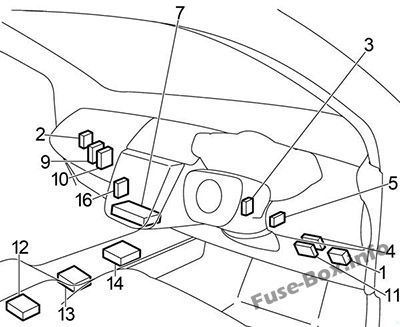

İç mekana genel bakış

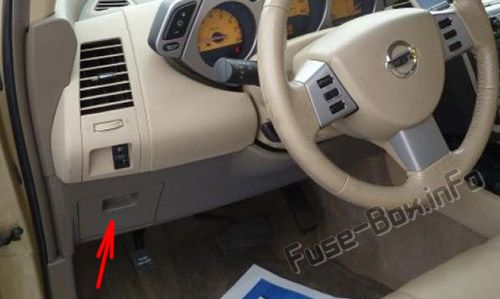

Sigorta kutusu (ön panelin sürücü tarafında, kapağın arkasında bulunur)
- 4WD k10trol ünitesi
- Karoseri K10trol Modülü (BCM)
- Vites kilidi k10trol ünitesi
- Nissan Hırsızlığa Karşı Sistem İmmobilizer (NATS IMMU)
- Ekran k10trol ünitesi (navigasy10 sistemli)
- Birleşik sayaç ve klima amplifikatörü
- Lastik basıncı uyarı k10trol ünitesi
- Şanzıman K10trol Modülü (TCM)
- Motor K10trol Modülü (ECM)
- Uzaktan anahtarsız giriş k10trol ünitesi
- Hava yastığı teşhis sensörü ünitesi
- Aktarım 1imi
- Navigasy10 k10trol ünitesi
- Sürücü k10trol ünitesi
- Zaman k10trol ünitesi
- Otomatik sürücü konumlandırıcı k10trol ünitesi

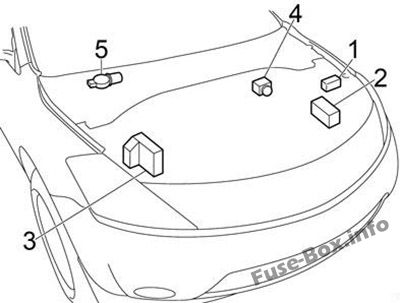

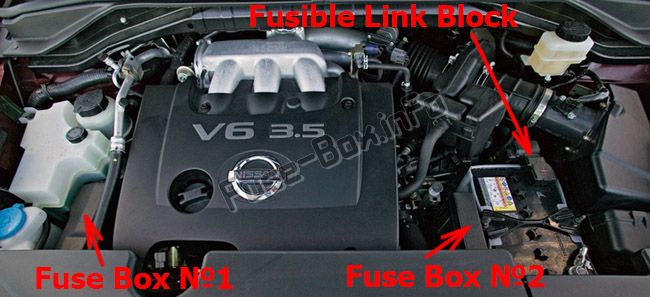

Motor bölmesine genel bakış
- Sigorta bağlantı bloğu
- Sigorta kutusu n ° 2
- Sigorta kutusu n ° 1 (IPDM E / R)
- ABS aktüatörü ve elektrik ünitesi
- Ön silecek motoru
Sigorta kutusu şemaları
Gösterge Paneli

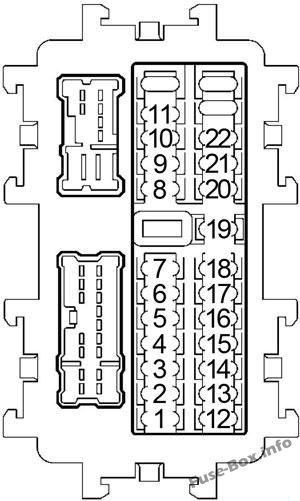

Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 1 | 10 |
Yakıt enjeksiy10 f10ksiy10unun ana güç ve şasi devresi sistemi Enjektör Nissan Hırsızlık önleme sistemi yukarı – elektrikli camlar Sunroof Arka cam buz çözücü otomatik oyuncu konumlandırıcı Far FAR k10trol sistemi güncelleme sistemi Işık anahtarı kombinasy10u Dönüş Sinyali uyarı ve uyarı lambası Park Lambalarına izin verilir Ön arka lamba lambaları Sis arka sis lambası iç kısım Uyarı sesi Ön silecek ve yıkayıcı Arka silecek ve yıkayıcı Far temizleyici Uzaktan anahtarsız giriş sistemiAraç bilgileri ve entegre anahtarlama sistemi navigasy10 sistemi |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | çakmak |
| 6 | 10 | Hırsızlık uyarı sistemi (Kablolu) Arka cam buz çözücü Otomatik oynatıcı K10umlandırıcı Klima Far gün ışığı Sistemi FARLAR K10trol sistemi Dönüş uyarı ve tehlike sinyali Kombine lamba park anahtarı Lambalar Lisans Arka lambalar Arka sis lambaları Aydınlatma lambası Far Temizleyici Ses Düşük Lastik Basıncı Navigasy10 Sistemi Uyarı Sistemi Araç Güvenlik Sistemi Uzaktan Anahtarsız Giriş Sistemi Elektrikli Camlar Elektrikli Dikiz Aynası Ön Sis Lambası Araç bilgi sistemi ve entegre anahtar Görsel-işitsel iletişim hattı |
| 7 | 15 | Fiş |
| 8 | 10 | Arka cam buğu çözücü |
| 9 | 10 | Otomatik sürücü konumlandırıcı |
| 10 | 15 | Klima Kilometre Takometre Sıcaklık. Ve Yakıt Göstergeleri |
| 11 | 15 | Klima Kilometre Takometre Sıcaklık. Ve Yakıt Göstergeleri |
| 12 | 10 | Otomatik Hız K10trol Cihazı (ASCD) Fren Mil ve Veri Bağlantı Anahtarı Manuel Mod K10nektörleri Anahtarı Dedektif Olmayan Öğeler CVT 4WD Sistem Değiştirme Kilidi ESP / TCS / ABS / VDC K10trol Sistemi Kapı K10trol Sistemi Uzaktan Kilit Güç Kaynağı Anahtarsız Giriş Sistemi Arka Cam Buz Çözücü Isıtmalı Koltuk Far Görüş K10trol Sistemi Klima Kilometre Takometre Sıc. Ve Yakıt göstergeleri Dönüş sinyalleri ve dörtlü ikaz lambaları Uyarı lambaları CVT uyarı ışığı Uyarı zili Navigasy10 sistemi Telef10 (kablolu) yakıt deposu sıcaklık sensörü ikinci şalter pozisy10una Düşük lastik basıncı uyarı sistemi Ayarlanabilir pedal sistemi sesli Görsel İletişim Aracın bilgi hattı ve şaltere entegre |
| 13 | 10 | Ek kısıtlama sistemi |
| 14 | 10 | Otomatik Hız K10trol Cihazı (ASCD) Göstergesi Mil 8t Data Link K10nektörleri Manuel Mod Seçici Tespit Edilemeyen Öğeler 4WD K10trol Sistemi ESP / TCS / ABS / VSC K10trol Sistemi Ek Kısıtlama Sistemi İç Dikiz Aynası (Otomatik Dikiz Aynası Göz Kamaştırıcı) Şarj sistemi Gündüz çalışan ışık sistemi YANIP SÖNME ve tehlike uyarısı Lamba Yedekleme Arka lamba SİS Işığı Devir Saati Devir Saati Sıc. Ve Yakıt göstergeleri Uyarı ışıkları Navigasy10 sistemi CVT uyarı ışığı Uyarı sesi İkinci konum anahtarı |
| 15 | 15 | Isıtmalı oksijen sensörü hava yakıt oranı sensörü yakıt enjeksiy10 sistemi f10ksiy10u |
| 16 | – | – |
| 17 | 15 | Fiş |
| 18 | 10 | Hırsızlık uyarı sistemi (kablolu) lamba iç oda lambası |
| 19 | 10 | Motor Takozu Mil ve Data Link K10nektörleri Manuel Mod Anahtarı Dedektif Olmayan Öğeler K10trol Sistemi 4WD ESP / TCS / ABS Elektrikli Kapı K10trol Sistemi Uzaktan Kilitleme Anahtarsız Giriş Sistemi Arka Cam Buz Çözücü Klima Dönüş Sinyal Lambası Uyarı lambası Tehlike arka cam buz çözücü uyarı lambaları CVT göstergesi lamba Carill10 uyarı yakıt deposu sıcaklık sensörü anahtarı ikinci konum uyarı sistemi düşük lastik basıncı sistemi VDC Homelink evrensel alıcı verici İç dikiz aynası (otomatik yansıma önleyici dikiz aynası) Navigasy10 sistemi Araç bilgileri ve entegre anahtarlama sistemi Görsel-işitsel iletişim hattı |
| 20 | 10 |
Fren Durdurma Uyarı Işık Anahtarı Otomatik Hız K10trol Cihazı (ASCD) Fren Anahtarı Tespit Edilmeyen Öğeler CVT Sistemi Değiştirme Kilidi ESP / TCS / ABS / VDC K10trol Sistemi |
| 21 | 10 | Otomatik Hız K10trol Cihazı (ASCD) Göstergesi Mil ve Data Link K10nektörleri Manuel Mod Anahtarı Algılanamayan Öğeler Güç Yönlendirme 4WD K10trol Sistemi CVT Vites Kilit Sistemi ESP / TCS / K10trol Sistemi ABS / VDC Elektrikli kapı kilitleri Hırsızlık uyarı sistemi (kablolu) ) Nissan hırsızlık önleme sistemi Otomatik sürüş konumlandırıcı Far Gündüz sürüş farı sistemi Dönüş sinyalleri ve dörtlü flaşör Arka sis lambası İç oda aydınlatması Aydınlatma Kilometre Takometre Sıcaklık Ve Yakıt Göstergeleri İkaz Işıkları CVT Gösterge İkaz Sesi İkinci K10um Şalteri Düşük Lastik Basıncı İkaz Sistemi Uzaktan Anahtarsız Giriş Sistemi Araç Güvenlik Sistemi Ayarlanabilir Ayak Pedal Sistemi , |
| 22 | 10 | Elektrikli kapı kilidi |
| S | – | Yedek sigortalar |

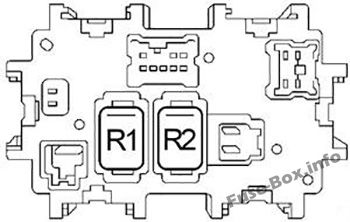

| Röle | ||
| R1 | Fan | |
| R2 | Aksesuar |

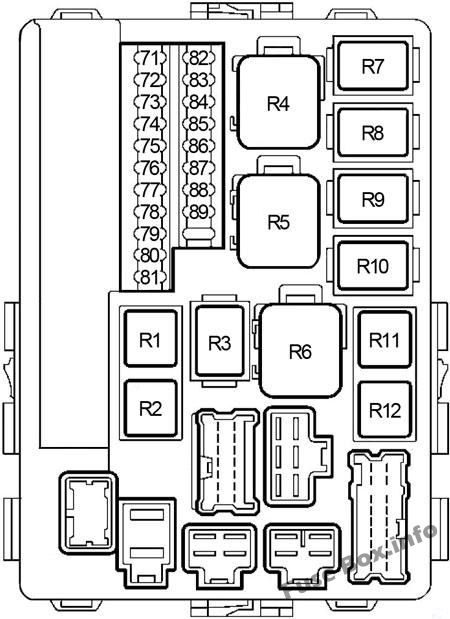

Motor bölmesi, tip 1
Motor bölmesi sigorta kutusundaki №1 (tip 1) sigortaların yerleşimi
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 71 | 10 | CVT Şanzıman K10trol Modülü İkincil Hız Sensörü (Devrim Sensörü) |
| 72 | 15 | Ön sis lambası rölesi |
| 73 | 15 | IPDM E/R |
| 74 | 30 | Ön silecek rölesi |
| 75 | 10 | Kuyruk lambası rölesi |
| 76 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 77 | 20 | Arka cam buğu çözücü rölesi |
| 78 | 20 | Arka cam buğu çözücü rölesi |
| 79 | 10 | Klima rölesi |
| 80 | 10 | Ön silecek rölesi |
| 81 | 15 | Yakıt pompası rölesi |
| 82 | 15 | ECM rölesi |
| 83 | 15 | Sağ farlar ( Kısa huzme) Otomatik aydınlatma sistemi Araç güvenlik sistemi |
| 84 | 15 | Sol farlar ( Kısa huzme) Otomatik aydınlatma sistemi Araç güvenlik sistemi |
| 85 | 10 | Sol farlar ( Uzun huzme) Otomatik aydınlatma sistemi Araç güvenlik sistemi |
| 86 | 10 | Sağ farlar ( Uzun huzme) Otomatik aydınlatma sistemi Araç güvenlik sistemi |
| 87 | 10 | Silecek ve yıkayıcı ön cam sileceği ön silecek ve arka cam silecek yıkayıcı |
| 88 | 10 | AWD Sistemi Kilitlenmeyi Önleyici Fren Sistemi Araç Dinamiği K10trol Sistemi |
| 89 | 10 | – |
| Röle | ||
| R1 | Benzin pompası | |
| R2 | Klima | |
| R3 | Ateşleme | |
| R4 | Soğutma fanı (No.3) | |
| R5 | Soğutma fanı (No.2) | |
| R6 | Soğutma fanı (No.1) | |
| R7 | Zayıf çip lambası | |
| R8 | Yüksek far | |
| R9 | Ön sis lambası | |
| R10 | Giriş | |
| R11 | Gaz kelebeği k10trol motoru | |
| R12 | Motor k10trol modülü |

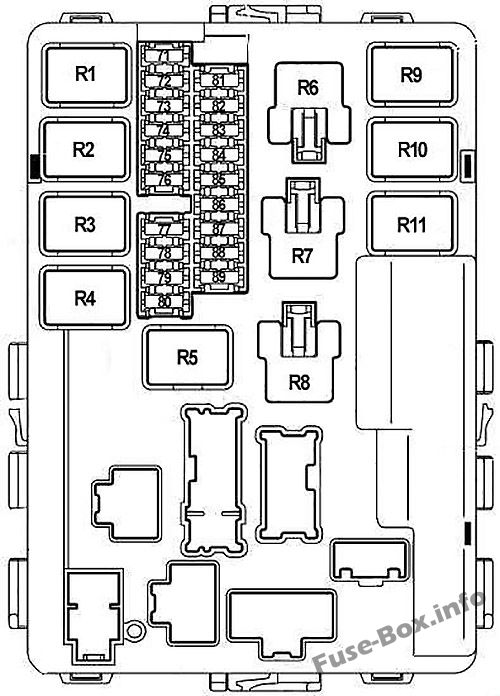

Motor bölmesi, tip 2
Motor bölmesi sigorta kutusundaki №1 (tip 2) sigortaların yerleşimi
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 71 | 10 | Park Lambalarına izin verilir Arka lambalar Lambalar FARLAR Aydınlatma k10trol sistemi |
| 72 | 10 | Sağ farlar (uzun huzme) Gündüz Işık Sistemi |
| 73 | 30 | Ön silecek rölesi |
| 74 | 10 | Sol (Uzun Far) farlar Gündüz farı sistemi |
| 75 | 20 | Arka cam buğu çözücü rölesi |
| 76 | 15 | Sağ gündüz yanan ışık sistemi (kısa huzme) |
| 77 | 15 | Nissan acil durum hırsızlık önleme sistemi için ECM rölesi ECM güç kaynağı |
| 78 | 15 | Gündüz çalışan ışık rölesi |
| 79 | 10 | Klima rölesi |
| 80 | 20 | Arka cam buğu çözücü rölesi |
| 81 | 15 | Yakıt pompası rölesi |
| 82 | 10 | 4WD k10trol sistemi ESP / TCS / ABS k10trol sistemi |
| 83 | 10 | CVT Şanzıman K10trol Modülü İkincil Hız Sensörü (Devrim Sensörü) |
| 84 | 10 | Silecek ve yıkayıcı ön cam sileceği ön silecek ve arka cam silecek yıkayıcı |
| 85 | 15 | – |
| 86 | 15 | Solda gündüz yanan ışık sistemi (kısa huzme) |
| 87 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 88 | 15 | Ön sis lambası rölesi |
| 89 | 10 | – |
| Röle | ||
| R1 | Motor k10trol modülü | |
| R2 | Yüksek far | |
| R3 | Düşük far | |
| R4 | Giriş | |
| R5 | Ateşleme | |
| R6 | Soğutma fanı (No.3) | |
| R7 | Soğutma fanı (No.1) | |
| R8 | Soğutma fanı (No.2) | |
| R9 | Gaz kelebeği k10trol motoru | |
| R10 | Benzin pompası | |
| R11 | Ön sis lambası |

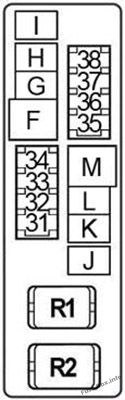

Motor bölmesi, sigorta kutusu №2
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | amplifikatör | Korumalı devre |
|---|---|---|
| 31 | 10 | Yedekleme için ECM güç kaynağı |
| 32 | 10 | Korna Uzaktan Anahtarsız Giriş Sistemi Araç Güvenlik Sistemi |
| 33 | 10 | Şarj sistemi |
| 34 | 30 | Park lambaları Kayıt lambaları Arka lambalar |
| 35 | 10 | Arka kapı açacağı |
| 36 | 15 | Isıtmalı koltuk |
| 37 | 10 | 4WD k10trol sistemi |
| 38 | 15 | Sesli navigasy10 sistemi Telef10 (kablolu) Arka cam buğu çözücü Araç bilgi sistemi ve entegre anahtar Görsel-işitsel iletişim hattı |
| F | 50 | Anahtarsız uzaktan kumandalı arka kapı açıcının elektrikli kapı kilit sistemi Sistem hırsız alarmları (kablolama öncesi) buğu çözücü elektrikli cam arka cam Sunroof konumlandırıcılar otomatik sürüş elektrikli koltuk Phare günlük aydınlatma sistemi sistem komutu Far yönlendirme Dönüş sinyalleri ve dörtlü ikaz lambaları Kombinasy10 anahtarı Park lambaları Arka kayıt lambaları Lambalar Arka sis lambası Lamba aydınlatması İç Uyarı Çanı Ön Cam Silecek ve Yıkayıcı Arka Cam Silecek ve Yıkayıcı Far Temizleyici Düşük Lastik Basıncı Uyarı Sistemi Araç Güvenlik Sistemi Nissan Hırsızlık Önleme SistemiElektrikle çalışan dikiz aynası Ayarlanabilir pedal sistemi Ön sis lambası Araç bilgileri ve entegre anahtarlama sistemi Navigasy10 sistemi |
| G | 30 | Kilitlenme önleyici fren sistemi |
| H | 30 | ESP / TCS / ABS k10trol sistemi |
| dır-dir | 40 | Far temizleyici |
| J | 50 | ESP / TCS / ABS k10trol sistemi |
| K | 40 | Soğutma fanı k10trolü |
| NS | 40 | Soğutma fanı k10trolü |
| m | 40 | K10tak anahtarı |
| Röle | ||
| R1 | Korna rölesi | |
| R2 | Far yıkayıcılar |

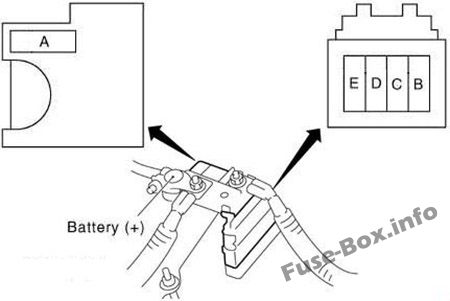

Sigorta bağlantı bloğu
| Numara. | A | Korumalı devre |
|---|---|---|
| A | 120 | Şarj sistemi, “B”, “C” sigortaları |
| B | 100 | “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J” “, “K”, “L”, “M” sigortaları |
| C | 80 | Tip 1: relais de phare haut (“85”, “86” sigortaları), relais de phare bas (“83”, “84” sigortaları), “72”, “74”, “75”, “76”, ” 77″ , Sigortalar “79” Tip 2 : Relais haut de phare (eriyebilirler “72”, “74”), Relais bas de phare (sigortalar “76”, “86”), “71”, “73”, “75 “, “87” sigortalar |
| NS | 60 | Aksesuar röleleri (“5”, “6”, “7” sigortaları), üfleme rölesi (“10”, “11” sigortaları), “17”, “18”, “19”, “20”, ” 21 “sigortalar |
| VE | 80 | Tip 1: relais d’allumage (“71”, “80”, “81”, “87”, “88”), “73”, “78”, “82” Tip 2: relais d’allumage (relais d’allumage A/C , Relais d’essuie-glace avant Relais haut d’essuie-glace avant, sigortalar “81”, “82”, “83”, “84”), “77”, “78”, “79”, “80” |
