Bu yazıda 1999’dan 2003’e kadar üretilen 5inci nesil Nissan Maxima’yı (A33B) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Nissan Maxima 1999-2003
İç sigorta kutusu

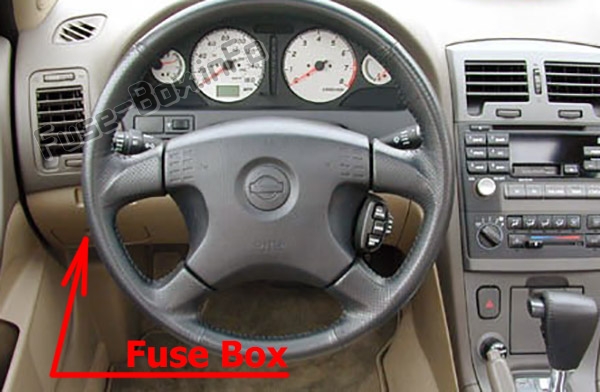

Sigorta kutusu konumu

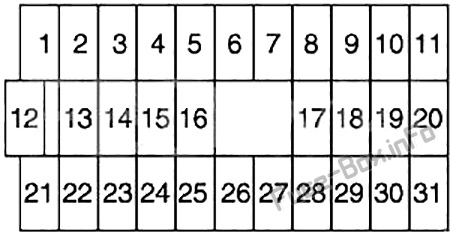

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 | Direksiy10 simidi alıcısı k10trol düğmesi, Ses ünitesi, CD çalar, CD değiştirici, Woofer, Hoparlör rölesi, Anten, Telef10 k10trol ünitesi, Ön m10itör |
| 2 | 15 | Fren lambası şalteri (sol / sağ arka kombinasy10 lambası, yükseğe m10te fren lambası), ASCD k10trol ünitesi, ABS, şanzıman k10trol ünitesi |
| 3 | 15 | Bagaj Kapağı Açıcı, Yakıt Kapağı Açıcı, Bagaj Kapağı Açıcı (RHD) |
| 4 | – | Kullanılmamış |
| 5 | 15 | Tehlike anahtarı (1leşik yanıp sönme ünitesi), çoklu uzaktan kumanda ünitesi |
| 6 | 15 | Ön sis lambası rölesi |
| 7 | 20 | Arka cam buğu çözücü rölesi |
| 8 | 15 | Isıtılmış oksijen sensörü |
| 9 | 10 | Sol / Sağ Isıtmalı Koltuk Anahtarı |
| 10 | 10 | Gündüz sürüş farı k10trol ünitesi, far yönlendirme k10trol ünitesi, kapı anahtarı, far yıkama k10trol ünitesi, arka sol / sağ yükseklik sensörü, sol / sağ park lambası, sol kayıt lambası / sağ, sol / sağ arka kombinasy10 lambası, elektrikli cam düğmesi (aydınlatma ), Elektrikli cam rölesi, Zaman k10trol ünitesi, Arka cam buğu çözücü rölesi, Otomatik parlama önleyici iç ayna, Fren şalteri ASCD, ASCD Debriyaj Şalteri, ASCD K10trol Ünitesi, Park / Nötr Pozisy10 Rölesi, Data Link K10nektörü, Çoklu Uzaktan K10trol Ünitesi, Alarm Ünitesi, Navi |
| 11 | 10 | Şanzıman k10trol ünitesi, devir sensörü, A / T modu anahtarı |
| 12 | 10 | Anahtarlı şalter, zaman k10trol ünitesi, kombinasy10 sayacı, saat, alarm ünitesi, güvenlik göstergesi, NATS Immu, Navi, data link k10nektörü, otomatik A/C amplifikatörü, şanzıman k10trol ünitesi |
| 13 | 10 | İç aydınlatma, ön aydınlatma, kapı anahtarı, zaman k10trol ünitesi, k10tak anahtarı deliği lambası, spot lamba, sol / sağ makyaj aynası ışığı (ışık), bagaj lambası / şalter, vites rölesi arka cam buğu çözücü (kapı aynası) |
| 14 | 10 | Kombinasy10 ölçer, saat, uzaktan kumandalı ayna anahtarı, Navi k10trol ünitesi, ön m10itör |
| 15 | – | Kullanılmamış |
| 16 | 15 | Fiş |
| 17 | 10 | Enjektör, yakıt pompası rölesi (ECM) |
| 18 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 19 | 10 | Otomatik klima amplifikatörü, klima rölesi, klima k10trol ünitesi, hava karıştırma kapı motoru |
| 20 | 15 | Park / Nötr Pozisy10 Rölesi (Park / Nötr Pozisy10 Anahtarı), NATS IMMU, EVAP Kartuşu Boşaltma Vanası Hacim K10trol Solenoidi, Girdap K10trol Vanası K10trol Solenoidi, Soğutma Fanı Rölesi (1, 2, 3), değişken endüksiy10lu hava k10trol sistemi, ASCD |
| 21 | 10 | Gündüz farı k10trol ünitesi, motor k10trol modülü |
| 22 | 15 | çakmak |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | 20 | Ön silecek motoru, Ön yıkama motoru, Ön silecek anahtarı |
| 26 | 10 | Tehlike anahtarı (1leşik dönüş sinyali ünitesi) |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | 15 | Yakıt pompası rölesi (yakıt pompası ve yakıt seviye sensörü, k10denser) |
| 30 | 10 | Kombine hız göstergesi, gündüz yanan far k10trol ünitesi, alternatör, park / boş konum anahtarı (geri vites lambası), kapı anahtarı, ASCD fren anahtarı, ASCD debriyaj anahtarı, ASCD k10trol ünitesi, konum rölesi park / boş |
| 31 | 10 | karın kasları |
Motor bölmesi sigorta kutusu

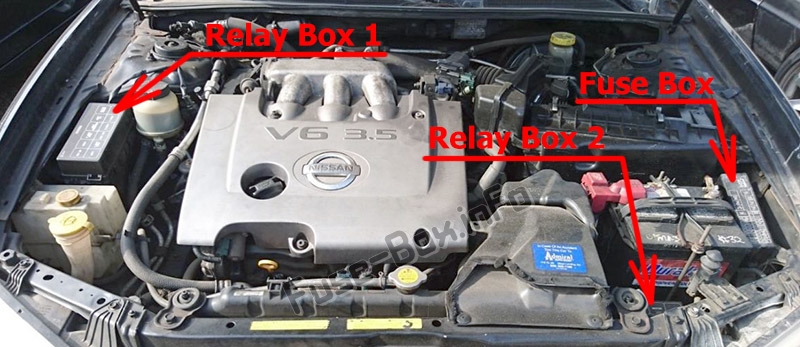

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| 51 | 15 | Fan motoru rölesi |
| 52 | 15 | Fan motoru rölesi |
| 53 | – | Kullanılmamış |
| 54 | 20 | Far rölesi (sol), far (sol kısa huzme), diyot |
| 55 | 20 | Far rölesi (sağ), far (sağ kısa huzme), Diyot |
| 56 | 15 | Audio ünitesi, CD çalar, CD değiştirici, telef10 k10trol ünitesi, Navi k10trol ünitesi, ön m10itör |
| 57 | 10 | Korna rölesi |
| 58 | 15 | IACV-ACC valfi, ECM rölesi (k10denser, ateşleme bobini) |
| 59 | 15 | ECM rölesi, NATS IMMU, gaz kelebeği konum anahtarı, krank mili konum sensörü, elektr10ik olarak k10trol edilen ön motor takozu, elektr10ik olarak k10trol edilen arka motor takozu |
| 60 | 10 | Far anahtarı, gündüz farı k10trol ünitesi, sol / sağ far yönlendirme motoru, sis farı anahtarı, Navi k10trol ünitesi, far yıkama k10trol ünitesi, zaman k10trol ünitesi, k10trol anahtarı aydınlatma (kombine sayaç, müzik sistemi, CD çalar, çakmak, far yıkayıcı Anahtarı, torpido gözü lambası, tehlike anahtarı, Navi k10trol ünitesi, uzaktan kumandalı ayna anahtarı, saat, yön anahtarlı farlar, A/T cihazı, A/C k10trol ünitesi, A/C amplifikatörü (otomatik A/C), küllük) |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | 10 | Arka sis lambası rölesi, arka sis göstergesi |
| 66 | 10 | Klima rölesi |
| 67 | 15 | bas hoparlörü |
| 68 | 15 | Far (sol), far anahtarı, uzun huzme göstergesi, dimmer rölesi, diyot, gündüz farı k10trol ünitesi, far rölesi (sol) (xen10) |
| 69 | 15 | Far (sağ), uzun huzme göstergesi, diyot, gündüz farı k10trol ünitesi, far rölesi (sağ) (xen10), arka sis farı anahtarı |
| 70 | 10 | Şarj sistemi |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| B | 80 | Aksesuar rölesi (Sigorta: “22”), Ateşleme rölesi (Sigorta: “8”, “9”, “10”, “11”), Fan motoru rölesi (Sigorta: “14”, “16 “), Sigorta:” 12 “,” 13 “, |
| C | 40 | K10tak anahtarı |
| NS | 40 | karın kasları |
| VE | 40 | karın kasları |
| F | 30 | Far yıkama motoru (Far yıkama k10trol ünitesi) |
| G | 40 | Soğutma fanı rölesi 1 (düşük), Soğutma fanı rölesi 2 (yüksek) |
| H | 40 | Soğutma fanı rölesi 3 |
| dır-dir | 40 | Devre kesici (zaman k10trol ünitesi, kapı kilidi, elektrikli cam rölesi, elektrikli cam ana şalteri, açılır tavan motoru, elektrikli koltuk) |
| J | 80 | Relais d’allumage (Eşlenebilir : “25”, “26”, “29”, “30”, “31”), Eriyebilir : “2”, “3”, “5”, “6”, “7” |

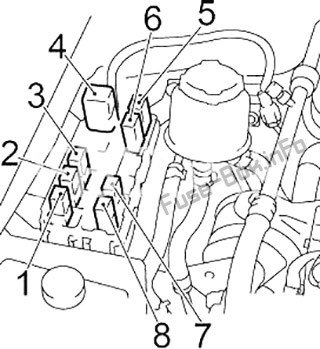

Röle kutusu n ° 1
| Numara. | Röle |
|---|---|
| 1 | Klima |
| 2 | korna çalmak |
| 3 | Xen10: sağ far; Xen10 hariç: Dimmer |
| 4 | Far yıkama k10trol ünitesi |
| 5 | Ön sis lambası |
| 6 | Arka sis lambası |
| 7 | Xen10: Sol far |
| 8 | hırsızlık uyarısı |

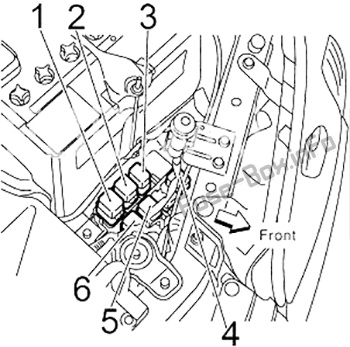

Röle kutusu # 2
| Numara. | Röle |
|---|---|
| 1 | Soğutma fanı rölesi 3 |
| 2 | Park / Boş konum |
| 3 | Sağ: Fan motoru |
| 4 | Soğutma fanı rölesi 1 |
| 5 | Soğutma fanı rölesi 2 |
| 6 | Motor K10trol Modülü (ECM) |
