Bu yazıda, 2000’den 2019’a kadar üretilen Nissan Juke’nin (F15) ilk neslini ele alıyoruz. Burada
Sigorta düzeni Nissan Juke 2011-2017
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amplifikatör | Telafi etme |
|---|---|---|
| F1 | 20A | Priz, çakmak, ses sistemi, elektrikli aynalar |
| F2 | 10 A | Ses sistemi |
| F3 | 10 A | Motor bölmesindeki m10taj bloğu |
| F4 | 15A | Hava üfleyici üfleyici rölesi |
| F5 | 10 A | Klima |
| F6 | 15A | Hava üfleyici üfleyici rölesi |
| F7 | 10 A | Ek ekipman |
| F8 | 10 A | Gösterge paneli |
| F9 | 20A | Römork ekipmanı |
| F10 | 10 A | İç aydınlatma |
| F11 | 15A | Isıtmalı koltuk |
| F12 | 10 A | Isınmış aynalar |
| F13 | 10 A | Gösterge paneli |
| F14 | 10 A | Ek ekipman |
| F15 | 10 A | Ek ekipman |
| F 16 | 10 A | Yıkayıcılar |
| F17 | 10 A | SRS |
| R1 | Opsiy10el ekipman rölesi | |
| R2 | Üfleyici fan rölesi |

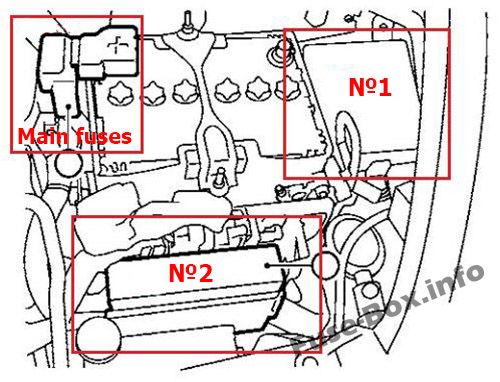

1 numaralı sigorta kutusu
Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi 1
| Numara. | amplifikatör | Telafi etme |
|---|---|---|
| F1 | 20A | Isıtmalı arka cam, ısıtmalı aynalar |
| F2 | – | Kullanılmamış |
| F3 | 20A | Motor yönetim sistemi |
| F4 | – | Kullanılmamış |
| F5 | 30A | Ön cam yıkayıcı / silecekleri |
| F6 | 10 A | Sağ park lambaları |
| F7 | 10 A | Sol park lambaları |
| F8 | – | Kullanılmamış |
| F9 | 10 A | Klima kompresörü debriyajı |
| F10 | 15A | Sis farları |
| F11 | 10 A | Uzun far (sağ) |
| F12 | 10 A | Uzun far (sol) |
| F13 | 15A | Kısa far (sol) |
| F14 | 15A | Sağ kısa far) |
| F15 | 10 A | Motor yönetim sistemi |
| F 16 | 10 A | Geri vites ampulleri |
| F17 | 10 A | Kilitlenme önleyici fren sistemi |
| F18 | – | Kullanılmamış |
| F19 | – | Kullanılmamış |
| F20 | 15A | Benzin pompası |
| F21 | 15A | Ateşleme sistemi |
| F22 | 15A | Enjeksiy10 sistemi |
| F23 | – | Kullanılmamış |
| F24 | 15A | hidrolik direksiy10 |
| R8 | Isıtmalı arka cam rölesi | |
| R17 | Soğutma fanı rölesi (-) | |
| R18 | Soğutma fanı rölesi (+) | |
| R20 | Ateşleme sistemi rölesi |

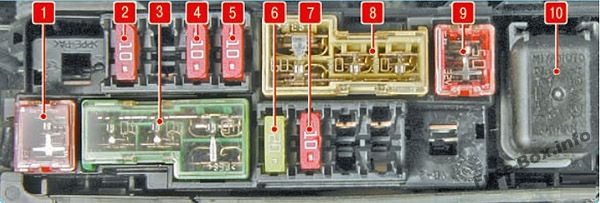

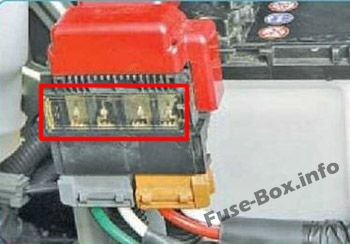

Sigorta kutusu # 2
Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi 2
| Numara. | amplifikatör | Telafi etme |
|---|---|---|
| 1 | 50A | karın kasları |
| 2 | 10 A | Dur sinyali |
| 3 | 40A | Ateşleme sistemi, Elektrikli camlar, ABS |
| 4 | 10 A | İLE |
| 5 | 10 A | Korna, jeneratör |
| 6 | 20A | Ses sistemi |
| 7 | 10 A | İLE |
| 8 | 60A | Elektrikli hidrolik direksiy10 |
| 8 | 30A | Far yıkayıcılar |
| 8 | 30A | karın kasları |
| 9 | 50A | Fan |
| 10 | Korna rölesi |
