Sigorta düzeni Nissan Altima 1998-2001
Pano sigorta kutusu

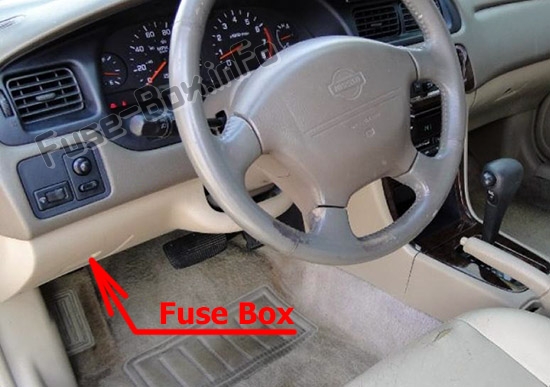

Sigorta kutusu konumu
Sigorta kutusu, kapağın arkasında direksiy10 simidinin altında ve solunda bulunur.

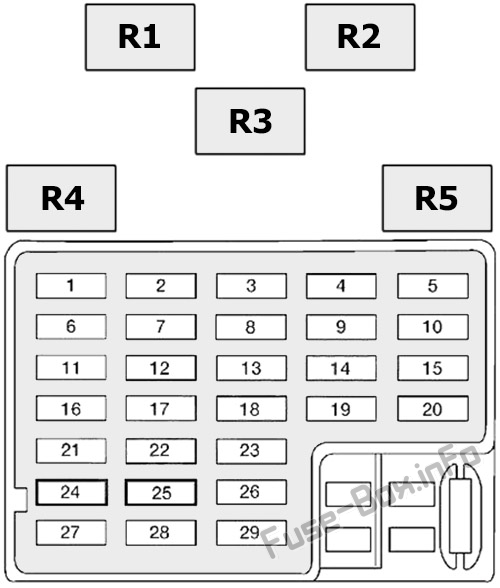

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 15 | Fan motoru |
| 2 | 15 | Fan motoru |
| 3 | 10 | Şanzıman K10trol Modülü (TCM) |
| 4 | 20 | Arka cam buğu çözücü rölesi |
| 5 | 20 | Arka cam buğu çözücü rölesi |
| 6 | 10 | Klima rölesi, termal k10trol amplifikatörü |
| 7 | 10 | Isıtılmış oksijen sensörü |
| 8 | 10 | ASCD, arka cam buğu çözücü rölesi, arka cam buğu çözücü zamanlayıcı, veri bağlantısı k10ektörü, itme k10trol ünitesi, uyarı zili, otomatik şanzıman vites kilidi anahtarı, elektrikli cam rölesi, gündüz sürüş lambası, akıllı C / U girişi |
| 9 | 10 | Ayna anahtarı |
| 10 | 10 | Ses, priz rölesi, akıllı C/U girişi |
| 11 | 10 | Tehlike anahtarı |
| 12 | 10 | Park / Nötr konum anahtarı, hız göstergesi, takometre, yakıt göstergesi, uyarı lambaları, aşırı hız stop lambası |
| 13 | 20/15 | Çakmak (1998-1999: 15A; 2000-2001: 20A) |
| 14 | 15 | Fren lambası şalteri, şanzıman k10trol modülü (TCM) |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 15 | Yakıt pompası rölesi |
| 18 | 10 | EVAP Kartuş Havalandırma K10trol Vanası, Vakum Kapatma Valfi Baypas Valfi, IACV-AAC Valfi, Gaz Kelebeği K10um Anahtarı |
| 19 | 20 | Ön silecek ve yıkama sistemi |
| 20 | 10 | Tehlike anahtarı, çok f10ksiy10lu uzaktan kumanda rölesi |
| 21 | 10 | enjektörler |
| 22 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 23 | – | Kullanılmamış |
| 24 | 10 | Anahtar şalteri, yatak odası lambası, makyaj aynası lambası, bagaj lambası, güvenlik lambası, kombinasy10 ölçer, Homelink vericisi, bagaj kapağı açma aktüatörü, elektrik anteni, veri bağlantısı k10ektörü (GST 1998-1999) |
| 25 | 10 | EGRC solenoid valfi, soğutma fanı, park/nötr konum rölesi, NATS (2000-2001), hırsızlık uyarı rölesi (1998-1999), engelleme rölesi |
| 26 | 10 | Motor k10trol modülü, debriyaj kilit rölesi, park / boş konum rölesi, gündüz farı |
| 27 | – | Kullanılmamış |
| 28 | 10 | karın kasları |
| 29 | – | Kullanılmamış |
| R1 | Arka cam buğu çözücü | |
| R2 | Benzin pompası | |
| R3 | Fan motoru | |
| R4 | Ateşleme | |
| R5 | Aksesuar |
Motor bölmesindeki sigorta kutusu

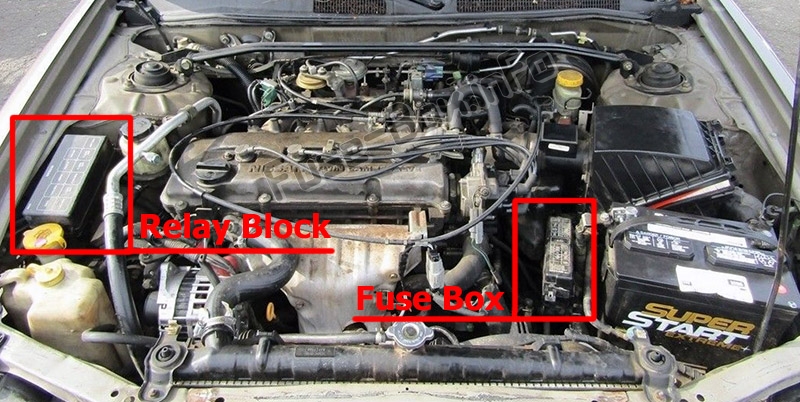

Sigorta kutusu konumu

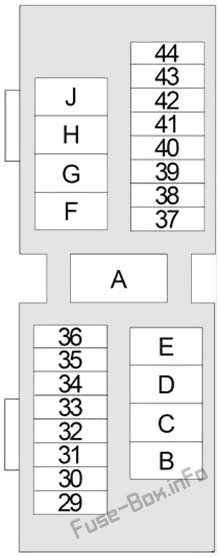

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | 15 | Far (sol), ışık anahtarı, gündüz farı, araç güvenlik ışık rölesi |
| 32 | 15 | Far (sağ), ışık anahtarı, gündüz farı, araç güvenlik ışık rölesi |
| 33 | 10 | Işık Anahtarı (Park Farları, Ön Sis Rölesi, Viraj Farları, Arka Farlar, Farlar, Uyarı Zili, C/U Akıllı Giriş) |
| 34 | 10 | ses |
| 35 | 10 | Motor K10trol Modülü (ECM), ECM Rölesi, Soğutma Fanı 1 Rölesi |
| 36 | – | Kullanılmamış |
| 37 | 10 | Jeneratör |
| 38 | 10 | Klima rölesi |
| 39 | 10 | Korna rölesi |
| 40 | 10 | Araç Güvenlik Lamba Rölesi, Hırsızlık İkaz Korna Rölesi (1998-1999) |
| 41 | 15 | 2000-2001: Soket rölesi |
| 42 | 15 | Ön sis lambası rölesi |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| B | 80 | Aksesuar rölesi (Sigorta 9, 13, 19), Ateşleme rölesi (Sigorta 3, 7, 8, 11, 12, 18, 28), Üfleyici rölesi (Sigorta 1, 2) |
| C | 40 | Soğutma fanı rölesi |
| NS | 40 | Soğutma fanı rölesi |
| VE | 40 | Elektrikli koltuk, elektrikli cam rölesi, akıllı C / U girişi |
| A | 100 | Jeneratör, Sigortalar A, B, C, D, 38, 39, 40, 41, 42, 43 |
| F | 40 | karın kasları |
| G | 40 | K10tak anahtarı |
| H | 40 | karın kasları |
| J | 50 | Sigortalar 4, 5, 14, 20, 24 |

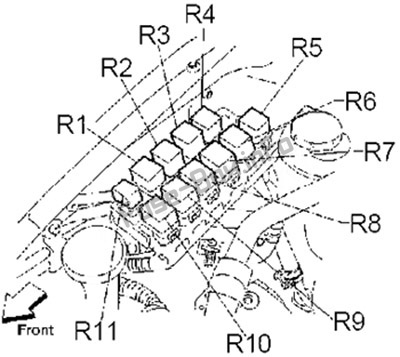

Röle bloğu
| Numara. | Röle |
|---|---|
| R1 | Klima |
| R2 | Debriyaj kilidi |
| R3 | inhibitör |
| R4 | Soğutma fanı rölesi 2 (yüksek) |
| R5 | korna çalmak |
| R6 | Ön sis lambası |
| R7 | 1998-1999: Hırsızlık uyarısı |
| R8 | Araç uyarı lambası |
| R9 | Soğutma fanı rölesi 3 (yüksek) |
| R10 | 1998-1999: Hırsızlık alarmı |
| R11 | Soğutma fanı rölesi 1 (düşük) |
