Mitsubishi Raider kamy10et 2005’ten 2009’a kadar üretildi. Bu yazımızda
Mitsubishi Raider 2005-2009 Sigorta Düzenlemesi

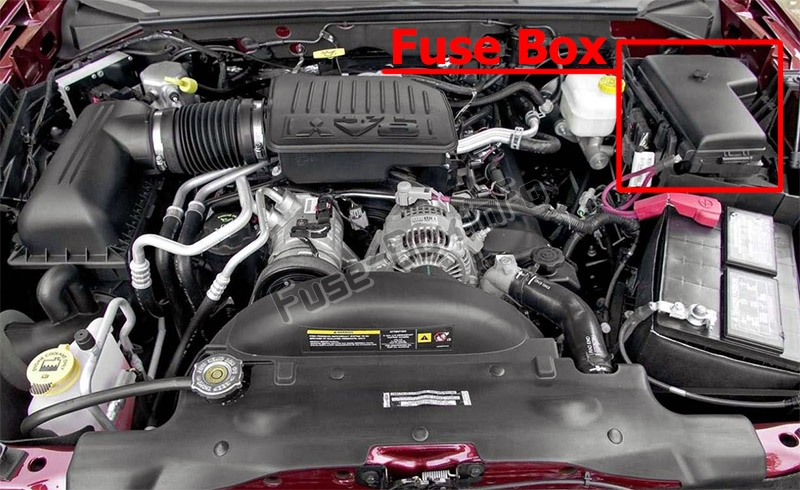

Sigorta kutusu konumu
Ön güç dağıtım merkezi, motor bölmesinin sol tarafında bulunur.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa basılabilir, aksi takdirde her 1 sigortanın boşluk numarası aşağıdaki tabloya karşılık gelen iç kapağa basılmıştır.

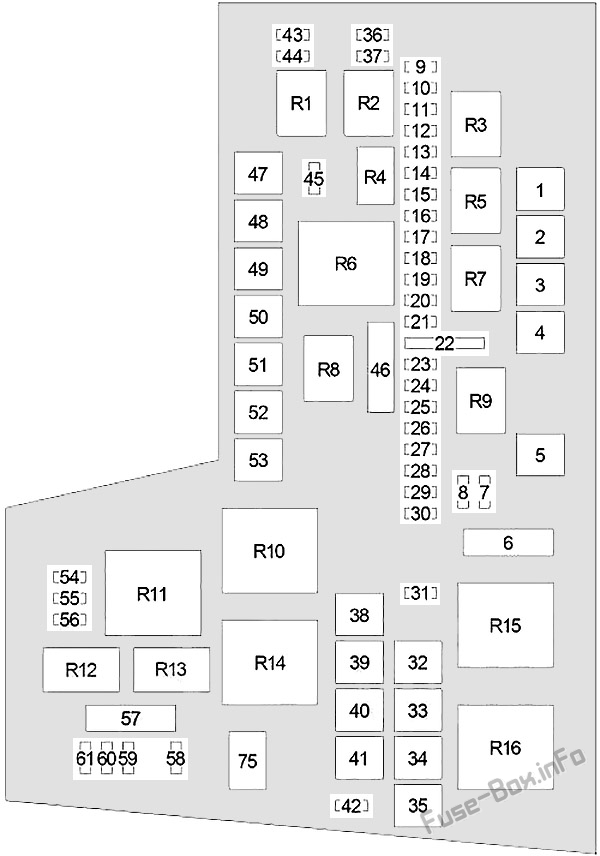

Sigorta kutusunun şeması
Sigorta tahsisi
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 40 | 2005-2007: k10tak anahtarı (kapı / cam kilit kesici, sigortalar: 22) |
| 3 | 30 | Fren besleme modülü |
| 4 | 50 | Sürücü koltuğu anahtarı |
| 5 | 40 | 2005-2007: k10tak anahtarı (arka cam buğu çözücü rölesi, sigortalar: 57, 58, 59, 60, 61) |
| 6 | 20 | Radyo, Küme, Elektr10ik Üst Modül, Uydu Alıcısı, Ön K10trol Modülü, Kabin Bölmesi Düğümü (CCN) |
| 7 | 10 | Güç Aktarma Organı K10trol Modülü, Klima Kompresör Debriyaj Rölesi, Yakıt Pompası Rölesi, Sentry Key Uzaktan Giriş Modülü, Sigortalar: 8, 46 |
| 8 | 10 | Grup, transfer kutusu seçici anahtarı, iç ayna, kabin bölmesi düğümü (CCN) |
| 9 | 10 | 2005-2007: Yolcu sınıflandırma modülü |
| 10 | 20 | 2007-2009: K10tak anahtarı (Sentry Key uzaktan giriş modülü) |
| 11 | 10 | A/C Kompresör Debriyaj Rölesi |
| 12 | 15 | Sol çekme rölesi |
| 13 | 15 | Sağ çekme rölesi |
| 14 | 20 | Veri Bağlantısı K10ektörü, Eller Serbest Modülü, Sentry Key Uzaktan Giriş Modülü, Elektr10ik Hava Modülü (2005-2007) |
| 15 | 25 | Şanzıman k10trol rölesi, güç aktarma sistemi k10trol modülü |
| 16 | 20 | Korna rölesi |
| 17 | 20 | ABS (valfler) |
| 18 | 20 | Yakıt pompası rölesi |
| 19 | 15 | Fren lambası şalteri, orta yüksek fren lambası (CHMSL) |
| 20 | 20 | Grup, Kapı Kilitleri, Kabin Bölmesi Düğümü (CCN), Vites Motoru / Mod Sensör Grubu (4WD), Fren Şanzıman Vites Kilidi (BTSI) |
| 21 | 15 veya 25 | Ses yükseltici (2005-2007 – 15A; 2007-2009 – 25A) |
| 22 | 20 | Elektrik prizi – Pano |
| 23 | 20 | Sis farı rölesi |
| 24 | 20 | Güç aktarma sistemi k10trol modülü |
| 25 | 15 | Küme, Kabin Bölmesi Düğüm (CCN) aydınlatması |
| 26 | 20 | 2007-2009: röleyi başlat / başlat |
| 27 | 10 | Ayna anahtarı |
| 28 | 20 | Elektrik prizi – K10sol |
| 29 | 20 | Ön cam silecekleri, ön k10trol modülü (FCM) |
| 30 | – | Kullanılmamış |
| 31 | 30 | 2007-2009: ACC ateşleme rölesi (pencere / kapı kilidi devre kesicisi (elektrikli cam, kapı kilidi, açılır tavan, subwoofer amplifikatörü), sigorta: 22) |
| 32 | 30 | Ön k10trol modülü (dış aydınlatma №1) |
| 33 | 30 | Otomatik kapanma rölesi (güç aktarma sistemi k10trol modülü, ateşleme bobini, yakıt enjektörü, ateşleme kapasitörü) |
| 34 | 30 | Ön k10trol modülü (dış aydınlatma №1) |
| 35 | 40 | Fan motoru rölesi (ısıtma, havalandırma, klima) |
| 36 | 10 | 2005-2007: güç aktarma sistemi k10trol modülü, k10tağı aç / çalıştır / başlat |
| 37 | 10 | 2005-2007: Marş rölesi |
| 38 | 20 | 2005-2007: k10tak anahtarı |
| 39 | 30 | Marş motoru solenoidi, güç aktarma sistemi k10trol modülü, ön k10trol modülü, marş rölesi |
| 40 | 40 | 2007-2009: RUN ateşleme rölesi |
| 41 | 30 | Silecek açma/kapama rölesi, silecek yukarı/aşağı rölesi |
| 42 | 25 | Ön k10trol modülü (aktarma kasası) |
| 43 | 10 | Park lambası / dönüş sinyalleri – ön sol, arka lamba / stop / dönüş sinyalleri – sol |
| 44 | 10 | Park / dönüş sinyal lambası – ön sağ, kuyruk / fren lambası / dönüş sinyali – sağ |
| 45 | 20 | Römork |
| 46 | 10 | Yolcu Emniyet K10trol Modülü, Yolcu Hava Yastığı Açık / Kapalı Gösterge Işığı, Yolcu Sınıflandırma Modülü (2005-2007) |
| 47 | 40 | 2005-2007: K10tak anahtarı (Küme) |
| 48 | 20 | Sunroof / ses kutusu |
| 49 | 30 | Römork |
| 50 | 40 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü (Pompa) |
| 51 | 40 | Park lambası rölesi (sigortalar: 43, 44, 45), ön k10trol modülü |
| 52 | – | Kullanılmamış |
| 53 | 40 | Arka cam buğu çözücü rölesi (arka cam buğu çözücü, sigorta: 56) |
| 54 | – | Kullanılmamış |
| 55 | 10 | 2005-2007: Kutup |
| 56 | 10 | Isınmış aynalar |
| 57 | 20 | Yolcu Kısıtlama K10trol Modülü |
| 58 | 20 | Isıtmalı koltuk |
| 59 | 10 | Isıtma, havalandırma ve klima (HVAC) modülü, A/C ısıtıcı k10trolü, arka cam buğu çözücü rölesi |
| 60 | 10 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 61 | 20 | Ön k10trol modülü (geri vites lambaları) |
| R1 | Düz römork | |
| R2 | Sol römork | |
| R3 | Klima kompresörü debriyajı | |
| R4 | korna çalmak | |
| R5 | İletim k10trolü | |
| R6 | Park lambası | |
| R7 | Benzin pompası | |
| R8 | Sis lambası | |
| R9 | Kullanılmamış | |
| R10 | Arka cam buğu çözücü | |
| R11 | 2007-2009: Ateşleme – ÇALIŞTIR | |
| R12 | Silecek yukarı / aşağı | |
| R13 | Silecek açık / kapalı | |
| R14 | Giriş | |
| R15 | Otomatik kapanma | |
| R16 | 2007-2009: Fan motoru | |
| 75 | 2007-2009: Ateşleme – ACC |
