Bu yazıda 2015’ten 2019’a kadar üretilen Mitsubishi Pajero Sport / Shogun Sport / M10tero Sport’un (ön yüz germe, KR / KS / QE) üçüncü neslini ele alıyoruz. Bu yazıda Mitsubishi Pajero’nun sigorta kutusu şemalarını bulacaksınız
Tasarruf seçenekleri Mitsubishi Pajero Sport / Shogun Sport 2016-2019
Sigorta kutusu konumu
Sola git

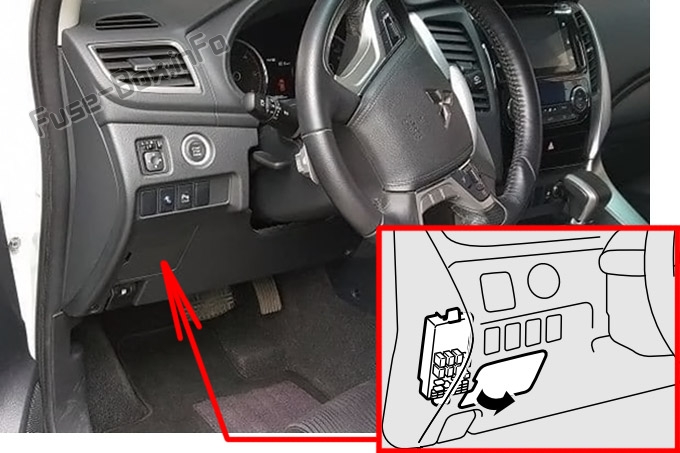

Sigorta paneli, direksiy10 simidinin solundaki kapağın arkasında bulunur. Çıkarmak için kapağı çekin.
Sağ el sürüşü

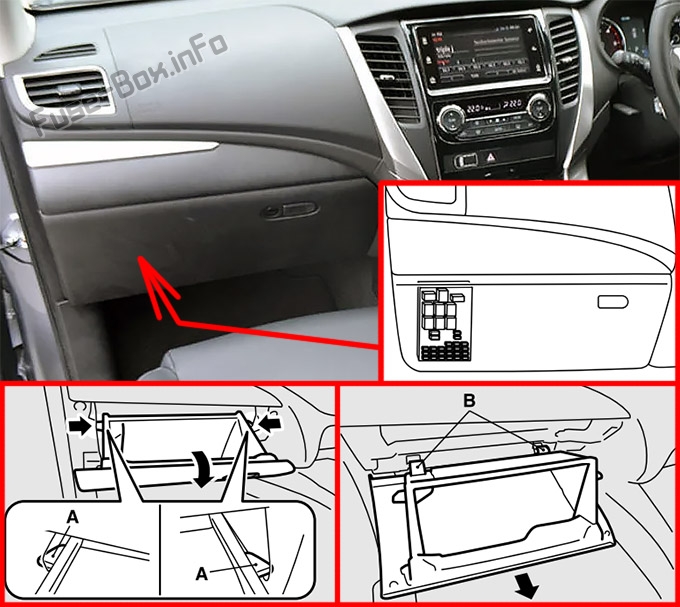

Sigorta paneli torpido gözünün arkasında bulunur.

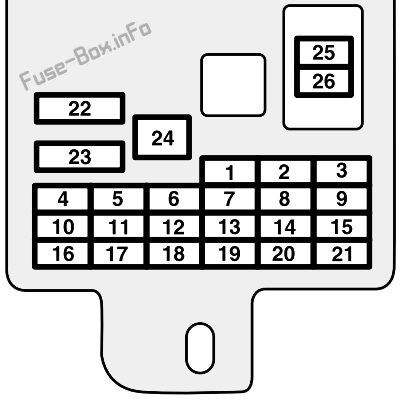

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | Kuyruk lambası (sol) | 7.5A |
| 2 | çakmak | 15A |
| 3 | Ateşleme bobini | 10 A |
| 4 | marş | 7.5A |
| 5 | açılır tavan | 20A |
| 6 | Aksesuar soketi | 15A |
| 7 | Kuyruk lambası (sağ) | 7.5A |
| 8 | Dış aynalar | 7.5A |
| 9 | Motor k10trol ünitesi | 7.5A |
| 10 | K10trol ünitesi | 7.5A |
| 11 | Arka sis lambası | 10 A |
| 12 | Merkezi kapı kilidi | 15A |
| 13 | Oda lambası | 15A |
| 14 | Arka cam sileceği | 15A |
| 15 | ölçer | 10 A |
| 16 | Röle | 7.5A |
| 17 | Isıtmalı koltuk | 20A |
| 18 | Seçenek | 10 A |
| 19 | Isıtmalı dış ayna | 7.5A |
| 20 | silecek | 20A |
| 21 | Geri vites lambaları | 7.5A |
| 22 | buğu giderme | 30A |
| 23 | Su ısıtıcı | 30A |
| 24 | Elektrikli koltuk | 40A |
| 25 | Radyo | 10 A |
| 26 | Elektr10ik olarak k10trol edilen ünite | 20A |

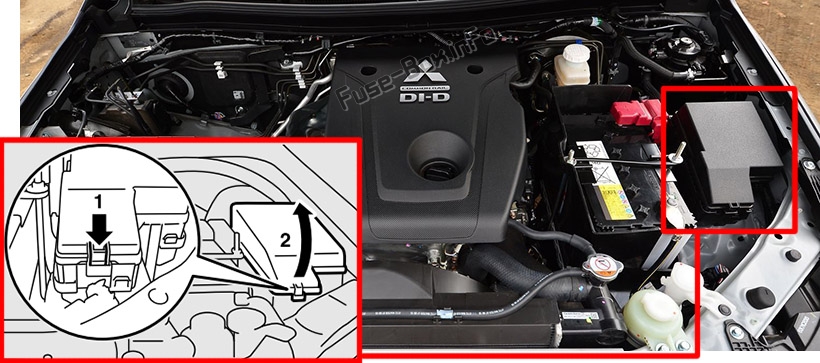

Sigorta kutusu konumu
Sekmeye basın ve kapağı çıkarın.

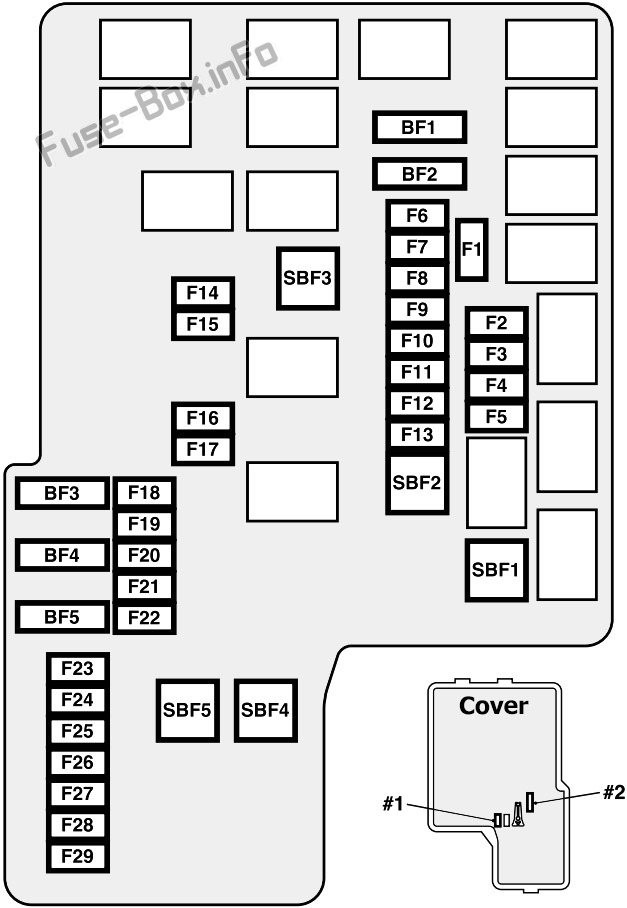

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Tanım | amplifikatör |
|---|---|---|
| SBF1 | K10tak anahtarı | 40A |
| SBF2 | Elektrikli cam k10trolü | 30A |
| SBF3 | Elektrikli koltuk | 40A |
| SBF4 | Kilitlenme önleyici fren sistemi | 30A |
| SBF5 | Elektrikli park freni | 30A |
| BF1 | Ses sistemi amplifikatörü | 30A |
| BF2 | Arka klima | 30A |
| BF3 | Kullanılmamış | – |
| BF4 | CC-CC (SES) | 30A |
| BF5 | CC-CC (A/T) | 30A |
| F1 | Kullanılmamış | – |
| F2 | Motor | 20A |
| F3 | Benzin pompası | 15A |
| F4 | SCI | 7.5A |
| F5 | Giriş | 7.5A |
| F6 | Yakıt hattı ısıtıcısı | 20A |
| F6 | ETV | 15A |
| F7 | Klima | 20A |
| F8 | Otomatik şanzıman | 20A |
| F9 | gün yangınları | 10 A |
| F10 | Alternatör | 7.5A |
| F11 | Motor k10trolü | 7.5A |
| F12 | Ateşleme bobini | 10 A |
| F13 | Ön sis farları | 15A |
| F14 | Uzun far (sol) | 10 A |
| F15 | Uzun far (sağ) | 10 A |
| F 16 | Kısa far (sol) | 15A |
| F17 | Sağ kısa far) | 15A |
| F18 | Direksiy10 ısıtması | 15A |
| F19 | Tehlike ışıkları | 15A |
| F20 | Kullanılmamış | – |
| F21 | Radyatör fan motoru | 20A |
| F22 | Stop lambaları (Stop lambaları) | 15A |
| F23 | V / F | 20A |
| F24 | Isıtmalı arka koltuk | 20A |
| F25 | Far yıkayıcılar | 20A |
| F26 | Emniyet kornası | 20A |
| F27 | korna çalmak | 10 A |
| F28 | Kullanılmamış | – |
| F29 | Kullanılmamış | – |
| #1 | Yedek sigorta | 20A |
| # 2 | Yedek sigorta | 30A |
