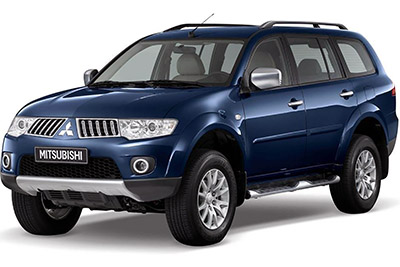

Bu yazıda Mitsubishi Pajero Sport / M10tero Sport / Challenger’ın (KG / KH / PB) 2008’den 2016’ya kadar üretilen ikinci neslini ele alıyoruz. Bu yazıda
İçindekiler
Sigorta düzeni Mitsubishi Pajero Sport 2008-2016
Yolcu bölmesi

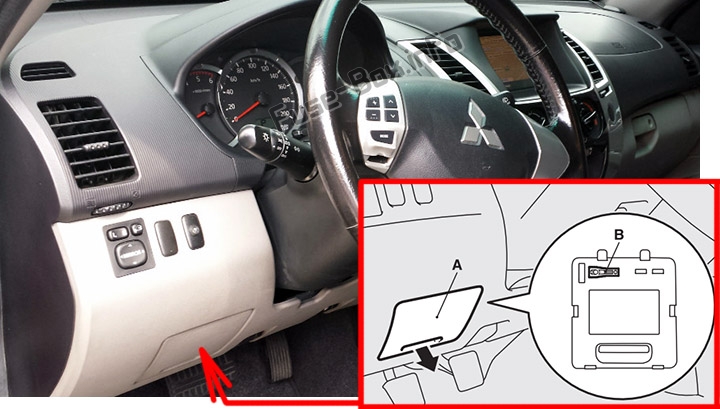

Sigorta kutusu konumu
Soldan Direksiy10: Sigorta paneli, direksiy10 simidinin solundaki kapağın arkasında bulunur. Çıkarmak için kapağı (A) çekin. Sigortaları çıkarmak için çektirmeyi (B) kullanın.

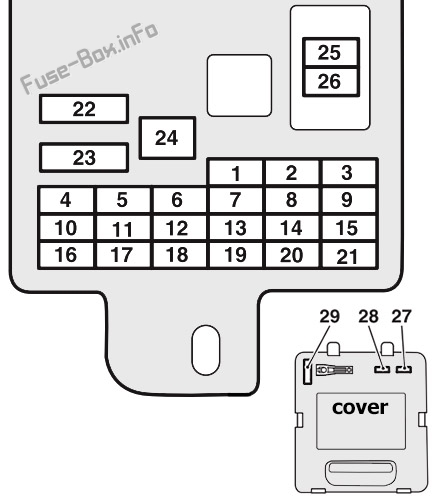

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | Yan ışıklar (sol) | 7.5A |
| 2 | çakmak | 15A |
| 3 | Ateşleme bobini | 10 A |
| 4 | Giriş | 7.5A |
| 5 | açılır tavan | 20A |
| 6 | Fiş | 15A |
| 7 | Yan ışıklar (sağ) | 7.5A |
| 8 | Dış aynalar | 7.5A |
| 9 | Motor k10trol ünitesi | 7.5A |
| 10 | K10trol bloğu | 7.5A |
| 11 | Arka sis lambası | 10 A |
| 12 | Merkezi kilitleme | 15A |
| 13 | İç ışık | 10 A |
| 14 | Arka cam sileceği | 15A |
| 15 | Gösterge Paneli | 7.5A |
| 16 | Röle | 7.5A |
| 17 | Isıtmalı koltuk | 20A |
| 18 | Devreler Aksesuarları | 10 A |
| 19 | Isıtmalı dış aynalar | 7.5A |
| 20 | Ön cam silecekleri | 20A |
| 21 | Geri vites lambaları | 7.5A |
| 22 | Arka cam buz çözücüsü | 30A |
| 23 | Su ısıtıcı | 30A |
| 24 | Elektrikli Koltuklar | 40A |
| 25 | ses | 10 A |
| 26 | Elektr10ik k10trol ünitesi | 15A |
| 27 | Yedek sigorta | 7.5A |
| 28 | Yedek sigorta | 20A |
| 29 | Yedek sigorta | 30A |
Makine bölümü

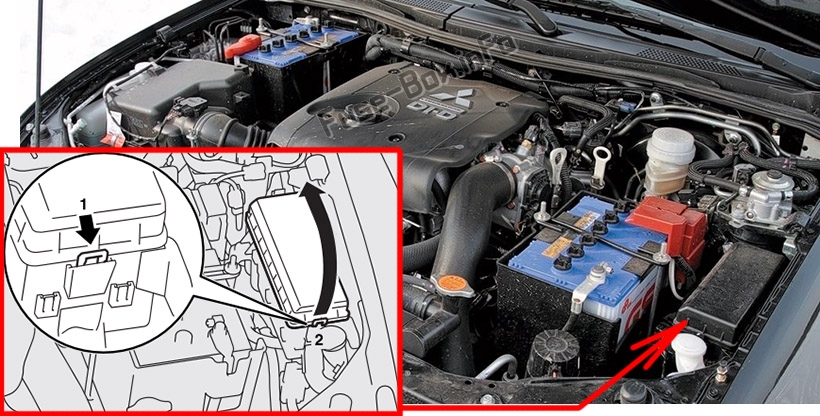

Sigorta kutusu konumu
Sekmeye basın ve kapağı çıkarın.

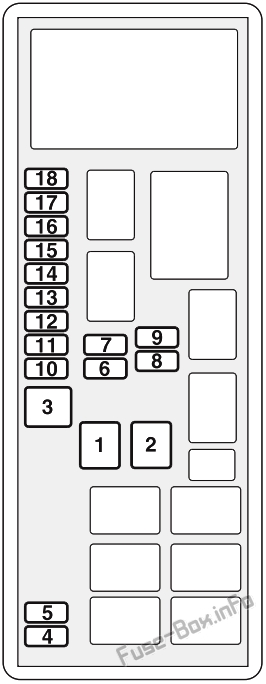

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | Kullanılmamış | – |
| 2 | Elektrikli camlar | 40A |
| 3 | Ateşleme kilidi | 40A |
| 4 | Klima kompresörü | 20A |
| 5 | K10denser fan motoru | 20A |
| 6 | Selam deniz feneri (solda) | 10 A |
| 7 | Sağ kısa far) | 10 A |
| 8 | Kısa far (sol) | 10A / 20A |
| 9 | Sağ kısa far) | 10A / 20A |
| 10 | Motor ECU’su | 20A |
| 11 | Jeneratör | 7.5A |
| 12 | Fren lambaları | 15A |
| 13 | korna çalmak | 10 A |
| 14 | Otomatik şanzıman | 20A |
| 15 | Tehlike ışıkları | 10 A |
| 16 | Benzin pompası | 15A |
| 17 | Sis farları | 15A |
| 18 | ses | 20A |
