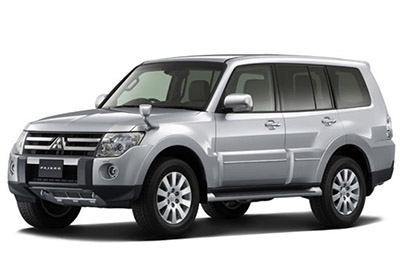

Bu yazıda, 2006’dan günümüze kadar mevcut olan Mitsubishi Pajero / Mitsubishi Shogun’un (V80) dördüncü neslini ele alıyoruz. Bu yazımızda
İçindekiler
Sigorta düzeni Mitsubishi Pajero / Shogun 2006-2017
İç sigorta kutusu

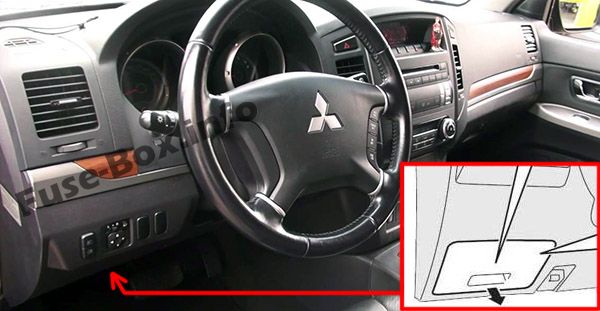

Sigorta kutusu konumu
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

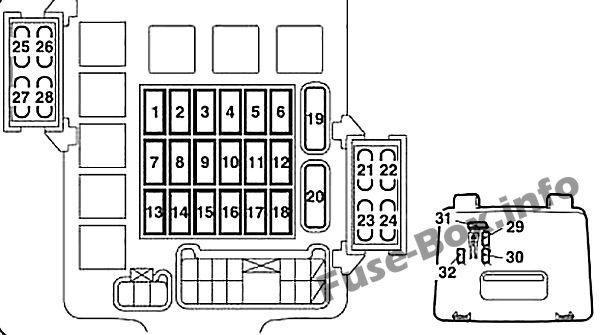

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Ateşleme bobini | 10 |
| 2 | ölçer | 7.5 |
| 3 | ters ışık | 7.5 |
| 4 | Gündüz sürüş farları (varsa) | 7.5 |
| 5 | Röle | 7.5 |
| 6 | Isıtmalı kapı | 7.5 |
| 7 | – | 30 |
| 8 | Motor k10trolü | 7.5 |
| 9 | çakmak | 15 |
| 10 | – | – |
| 11 | Dış aynalar | 7.5 |
| 12 | Motor k10trolü | 7.5 |
| 13 | – | – |
| 14 | Arka cam sileceği | 15 |
| 15 | Merkezi kapı | 15 |
| 16 | Arka sis lambası | 10 |
| 17 | – | – |
| 18 | – | – |
| 19 | Su ısıtıcı | 30 |
| 20 | Arka cam buğu çözücü | 30 |
| 21 | açılır tavan | 20 |
| 22 | Kilitlenme önleyici fren sistemi | 10 |
| 23 | Isıtmalı koltuk | 20 |
| 24 | Yaklaşma ışıkları | 10 |
| 25 | Aktarım k10trolü | 10 |
| 26 | TR / GÜÇ | 10 |
| 27 | marş | 10 |
| 28 | – | – |
| 29 | Yedek sigorta | 20 |
| 30 | Yedek sigorta | 10 |
| 31 | Yedek sigorta | 30 |
| 32 | Yedek sigorta | 25 |
Motor bölmesi sigorta kutusu

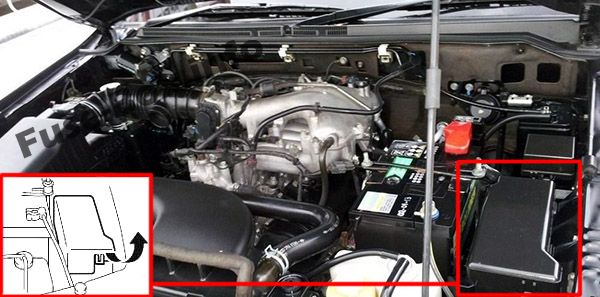

Sigorta kutusu konumu

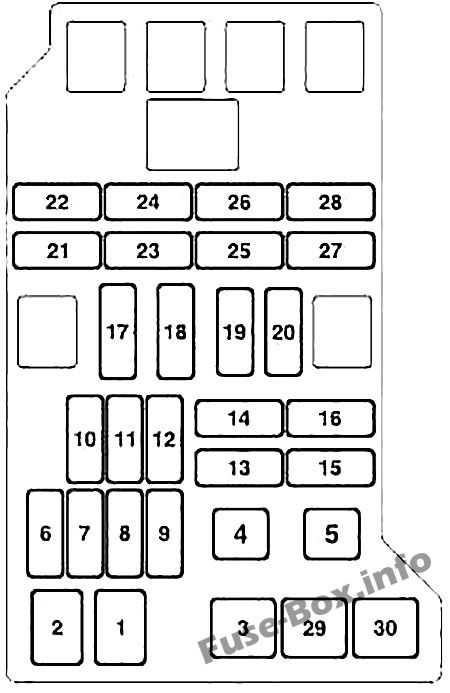

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Alternatör | 140 |
| 2 | Eriyebilir (+B) | 60 |
| 3 | K10tak anahtarı | 40 |
| 4 | Elektrikli cam k10trolü | 30 |
| 5 | Motor k10trolü | 20 |
| 6 | Benzin pompası | 20 |
| 7 | Arka ısıtıcı | 25 |
| 8 | Aksesuar soketi | 25 |
| 9 | Yakıt hattı ısıtıcısı | 25 |
| 10 | K10denser fanı | 25 |
| 11 | Arka klima | 20 |
| 12 | Korna ( Hırsızlık önleme sistemi ) Silecek buz çözücü |
15 |
| 13 | korna çalmak | 10 |
| 14 | Otomatik şanzıman | 20 |
| 15 | Tehlike uyarısı | 10 |
| 16 | Işıkları durdur | 15 |
| 17 | Radyo | 10 |
| 18 | Oda lambası | 15 |
| 19 | Klima | 10 |
| 20 | Ön sis farları | 15 |
| 21 | – | – |
| 22 | ön cam | 20 |
| 23 | Kuyruk lambası (sağ) | 7.5 |
| 24 | Kuyruk lambası (sol) | 7.5 |
| 25 | Sağ kısa far) | 10/20 |
| 26 | Kısa far (sol) | 10/20 |
| 27 | Uzun far (sağ) | 10 |
| 28 | Premium far (solda) | 10 |
| 29 | ses | 30 |
| 30 | Su ısıtıcı | 50 |

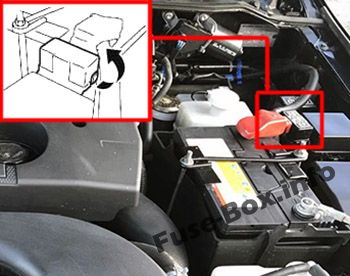

Ek sigorta kutusu
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 31 | Kilitlenme önleyici fren | 60 |
| 32 | Fren sistemi | 40 |
| 33 | Ön ısıtma rölesi | 80 |
