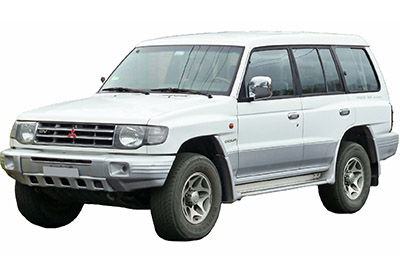

Bu yazıda 1991’den 1999’a kadar üretilen Mitsubishi Pajero / M10tero / Shogun’un (V20 – NH, NJ, NL) ikinci neslini ele alıyoruz. Bu yazıda
İçindekiler
Mitsubishi Pajero II sigorta düzenlemesi
Yolcu bölmesi

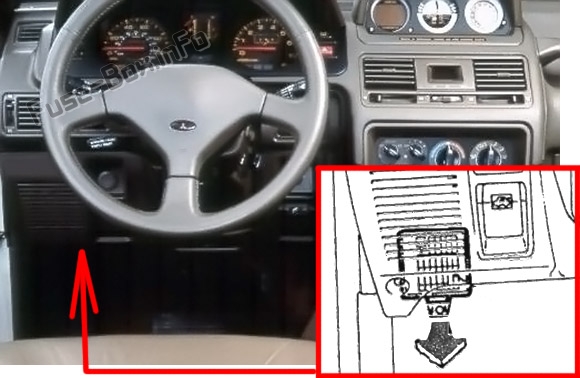

Sigorta kutusu konumu
Sigorta paneli, ön panelin altında bulunur.

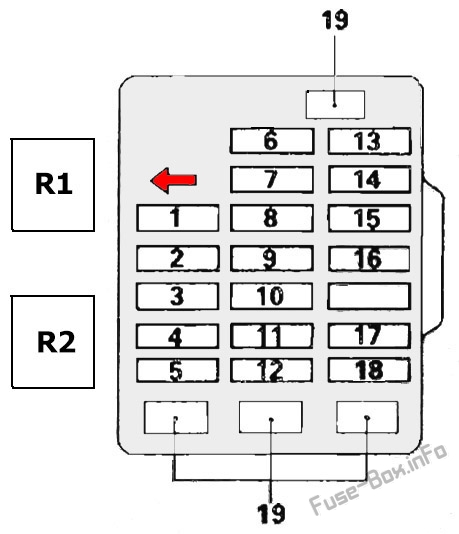

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 15A | çakmak |
| 2 | 10 A | Radyo |
| 3 | 10 A | Isıtma rölesi |
| 4 | 10 A | Arka ısıtıcı veya ELC-4 A / T |
| 5 | 20A | Ön ve arka klima |
| 6 | 10 A | yanıp sönen |
| 7 | 10 A | Metre |
| 8 | 10 A | korna çalmak |
| 9 | 15A | silecek |
| 10 | 10 A | Elektrikli cam k10trolü |
| 11 | 10 A | 4WD sistemi, Overdrive k10trolü (sadece otomatik şanzımanlı araçlar) |
| 12 | 15A | Elektrikli kilitler |
| 13 | 10 A | Yatak odası lambaları, Saat |
| 14 | 15A | Geri vites lambaları |
| 15 | 15A | Işıkları durdur |
| 16 | 25A | Su ısıtıcı |
| 17 | 15A | Aksesuar soketi |
| 18 | 10 A | Arka ısıtıcı veya Kullanılmamış |
| 19 | Yedek sigortalar | |
| R1 | Aksesuar soketi | |
| R2 | Isıtıcı fanı |

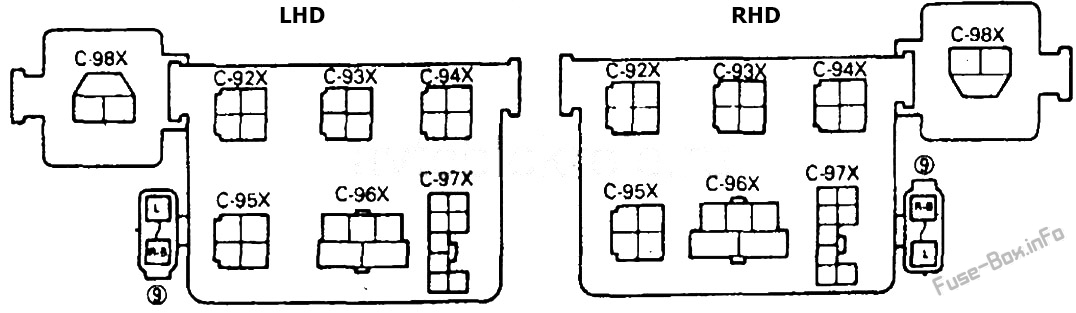

Röle bloğu
Röle ataması
| Numara. | Tanım |
|---|---|
| -92Х | Kullanılmamış |
| -93Х | Arka ısıtıcı |
| -94H | Elektrikli pencere |
| -95H | Merkezi kilitleme |
| -96Х | Arka cam buz çözücüsü |
| -97Х | Aralıklı arka silecek |
| -98X | Yanıp sönen ve tehlike uyarı ışıkları |
Makine bölümü

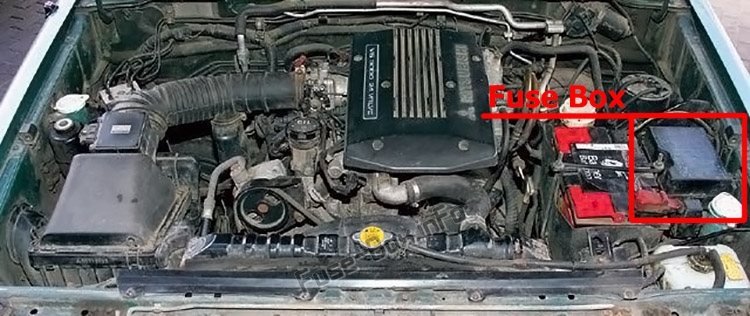

Sigorta kutusu konumu
Sigorta kutusu sol ön tarafta ve akünün artı kutbunda bulunur.

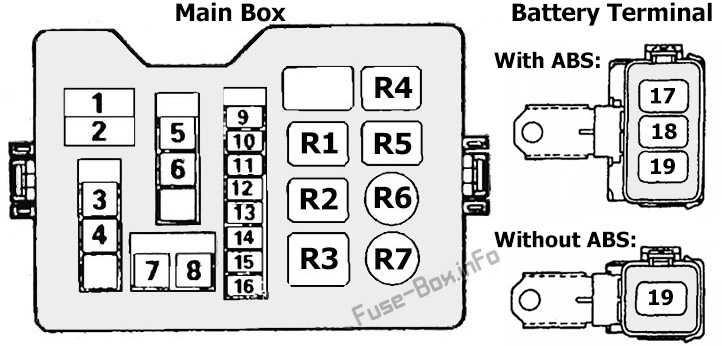

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 60A | pil |
| 2 | 100A | Alternatör |
| 3 | 20A | Enjeksiy10 çok noktalı |
| 4 | 40A | K10tak anahtarı |
| 5 | 30A | Arka cam buğu çözücü |
| 6 | 30A | Elektrikli cam k10trolü |
| 7 | 30A | Klima |
| 8 | 40A | lambalar |
| 9 | 15A | Yağ ısıtma |
| 10 | 10 A | Klima kompresörü |
| 11 | 25A/30A | Klima K10denser Fanı |
| 12 | 10 A | Arka sis farları |
| 13 | 10 A | Arka lambalar |
| 14 | 10 A | Arka lambalar |
| 15 | 10 A | Far üst huzmesi |
| 16 | 10 A | Tehlike ışıkları |
| 17 | 60A | karın kasları |
| 18 | 20A | Sis farları veya kullanılmamış |
| 19 | 80A | Kızdırma bujisi |
| R1 | deniz fenerleri | |
| R2 | Fan | |
| R3 | Alternatör | |
| R4 | Arka sis farları | |
| R5 | Arka lambalar | |
| R6 | K10denser fan motoru | |
| R7 | Klima kompresörü |
