Mitsubishi Outlander PHEV (2014-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2013’ten günümüze kadar mevcut olan Mitsubishi Outlander PHEV’i ele alıyoruz. Burada Mitsubishi Outlander PHEV 2014, 2015, 2016, 2017, 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın ataması (sigortaların düzeni) hakkında bilgileri bulacaksınız.

İçindekiler

Tasarruf malzemeleri Mitsubishi Outlander PHEV 2014-2019…
Yolcu bölmesi

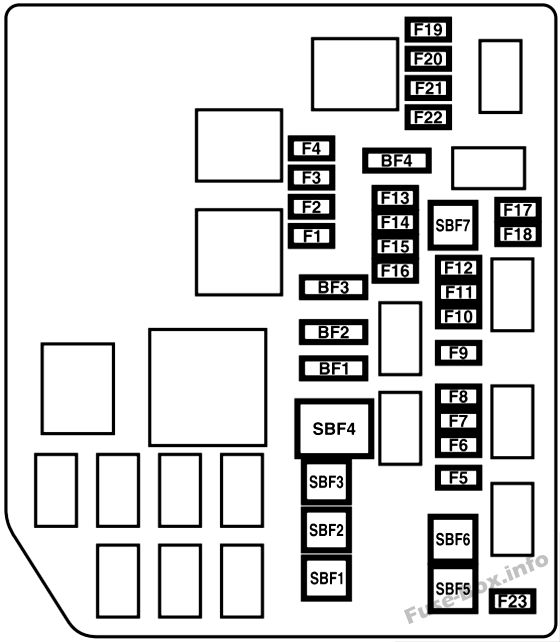

Makine bölümü
2014
2018
2019

İçerik gizle

1 Tasarruf malzemeleri Mitsubishi Outlander PHEV 2014-2019…

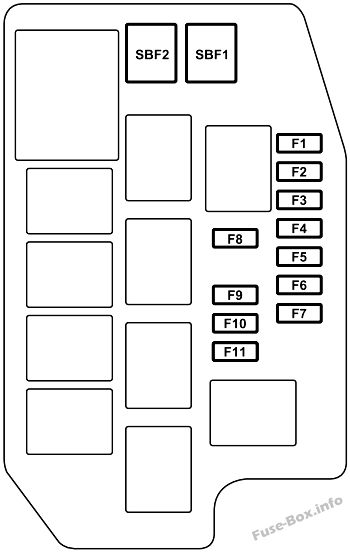

1.3.3 İkincil sigorta bloğu

1.4 2018

1.4.1 Yolcu bölmesi

1.4.2 Makine bölümü

1.4.3 İkincil sigorta bloğu

1.5 2019

1.5.1 Yolcu bölmesi

1.5.2 Makine bölümü

1.5.3 İkincil sigorta bloğu

Tasarruf malzemeleri Mitsubishi Outlander PHEV 2014-2019…

2014, 2018 ve 2019 kullanıcı kılavuzlarından alınan bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.

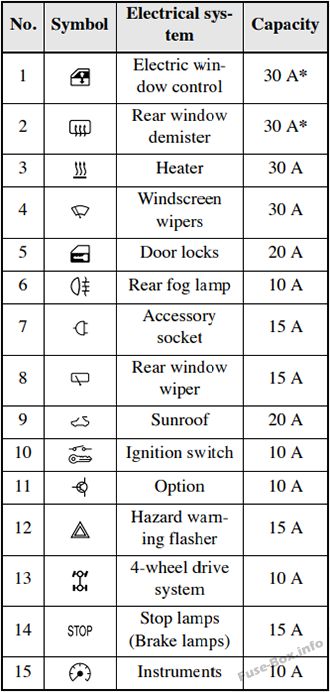

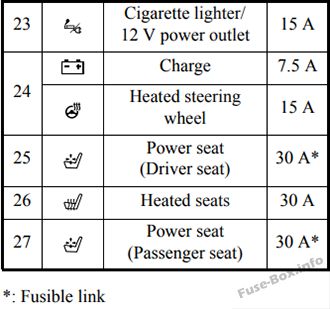

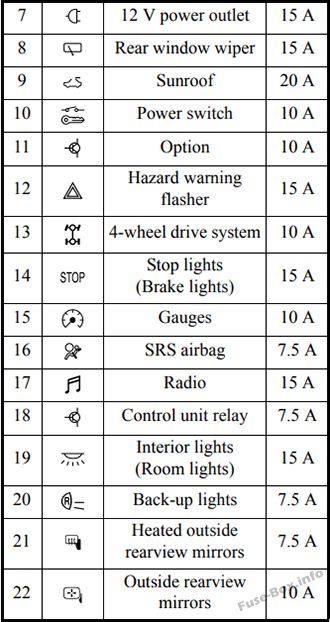

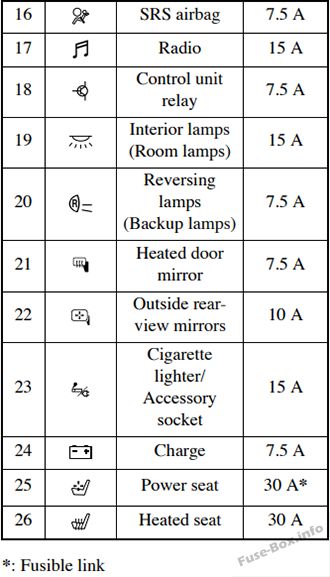

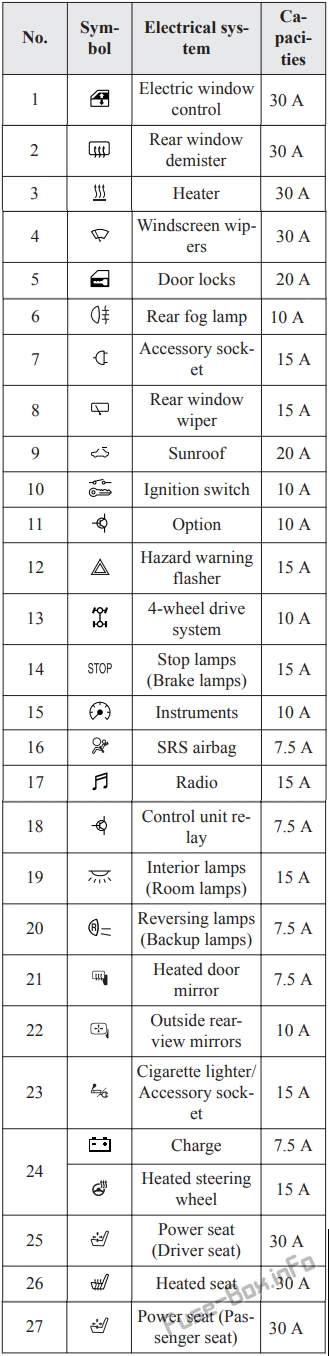

Çakmak sigortaları (elektrik prizi): # 7 (Aksesuar prizi / 12v priz) ve # 23 (Çakmak / Aksesuar prizi) ön panel sigorta kutusunda.

Sigorta kutusu konumu

Yolcu bölmesi

Soldan direksiy10lu araçlar:

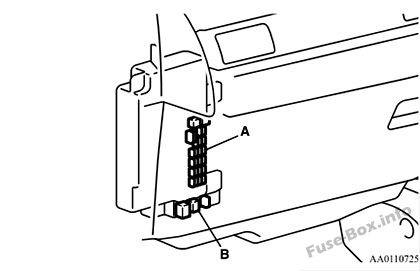

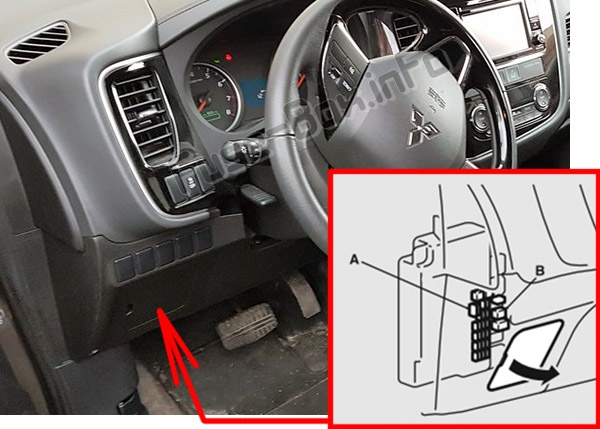

Sigorta kutusu gösterge panelinde (sürücü tarafı) direksiy10 simidinin solunda, kapağın arkasında bulunur. Çıkarmak için sigorta kapağını çekin.

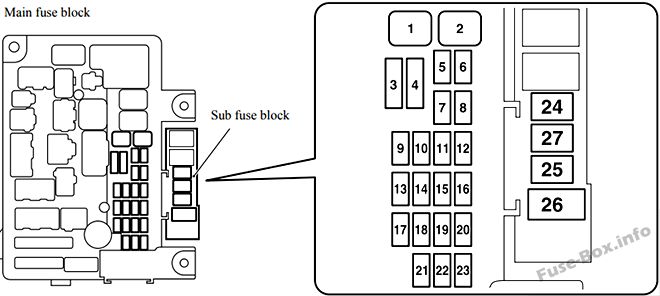

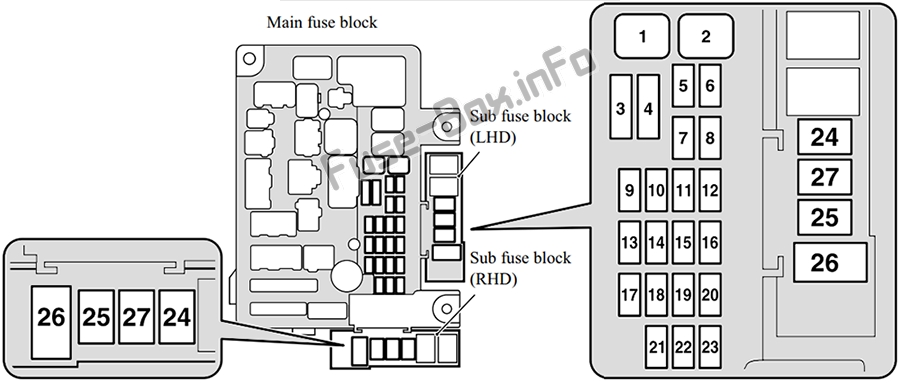

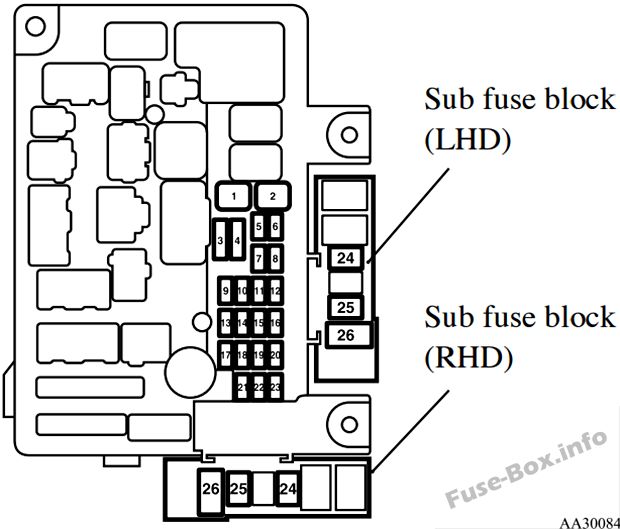

A – Ana sigorta bloğu; B – İkincil sigorta bloğu. Sigortaların yolcu bölmesindeki yeri: Mitsubishi Outlander PHEV (2014-2019 ..)

Sağdan direksiy10lu araçlar:

A – Ana sigorta bloğu.

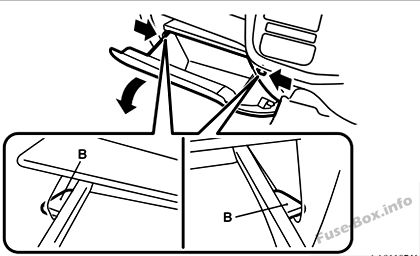

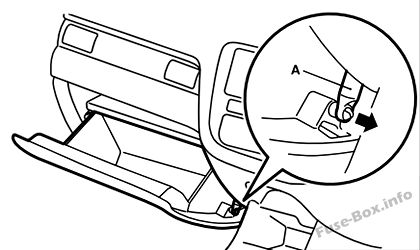

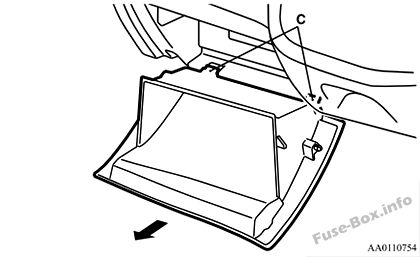

Torpido gözünü açın, torpido gözünün sağ tarafındaki çubuğu (A) ayırın; torpido gözünün yan tarafına bastırırken, sol ve sağ kancaları (B) açın ve torpido gözünü indirin; torpido gözünü (C) çıkarın, ardından torpido gözünü çıkarın.
