Bu yazıda, 2007’den 2013’e kadar üretilen ikinci nesil Mitsubishi Outlander’ı ele alıyoruz. Burada Mitsubishi Outlander 2010, 2011, 2012 ve 2013’ün sigorta kutusunun şemalarını bulacaksınız, içindeki sigorta panellerinin yeri hakkında bilgi edinin. arabayı ve her 1 sigortanın atamasını öğrenin (sigortaların düzeni).
Sigorta düzeni Mitsubishi Outlander 2007-2013
2010, 2011, 2012 ve 2013 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Mitsubishi Outlander’ın çakmak (elektrik prizi) sigortaları, ön panel sigorta kutusundaki 13 (çakmak / aksesuar prizi), 19 (aksesuar prizi) ve 23 (115v priz) sigortalarıdır.
Yolcu bölmesi

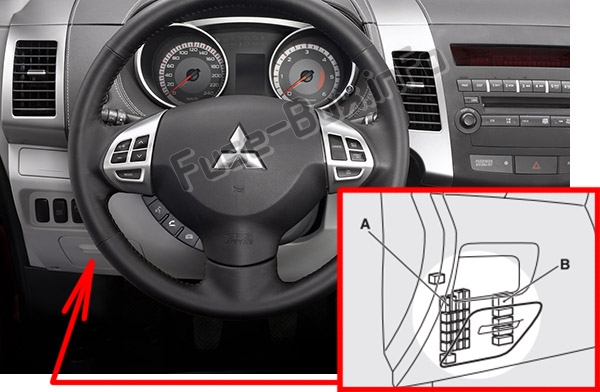

Direksiy10 simidinin solundaki kapağın arkasında bulunur.
A – Ana sigorta kutusu
Yolcu bölmesini açın ve çekerek çıkarın.
B – İkincil sigorta bloğu

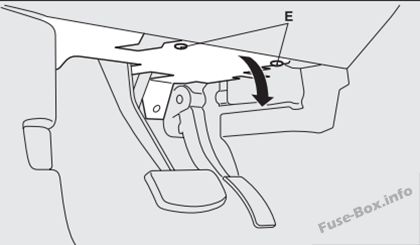

Kişisel bölmeyi ana sigorta bloğunda yaptığınız gibi çıkarın, alt kapaktaki 2 klipsi (E) ayırmak için sigorta sökücüyü kullanın.
Makine bölümü

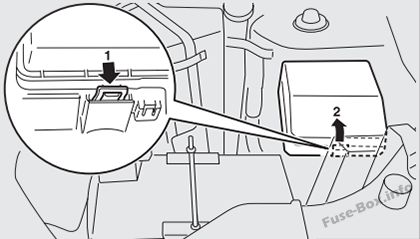

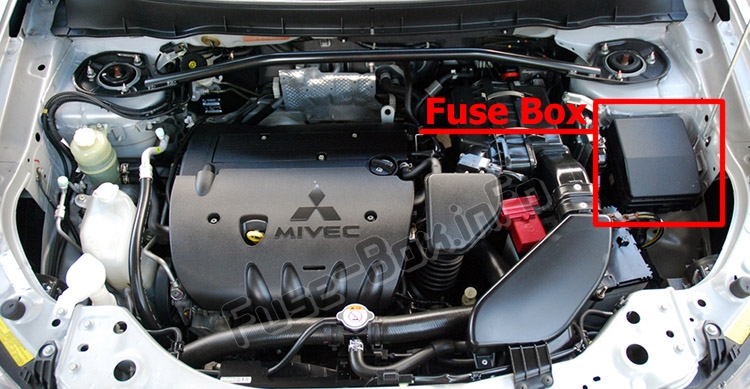

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

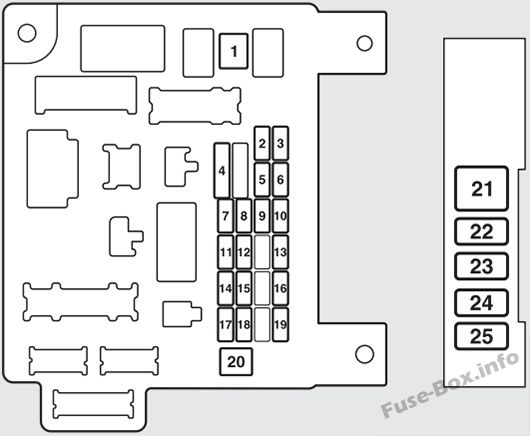

Yolcu bölmesi

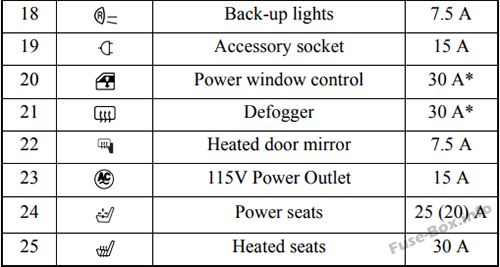

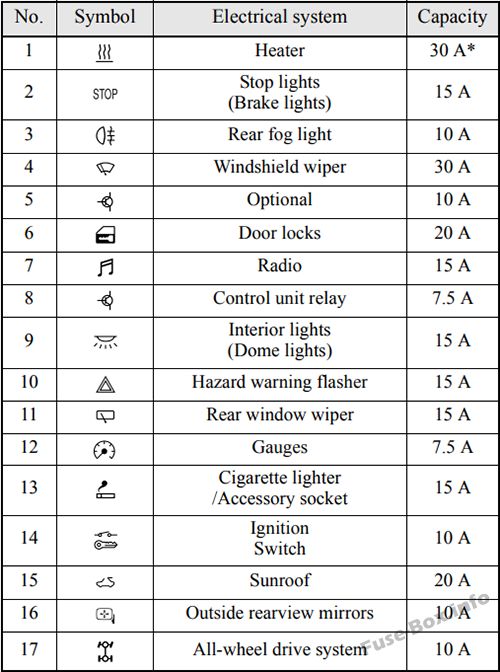

Yolcu bölmesindeki sigortaların atanması
Makine bölümü

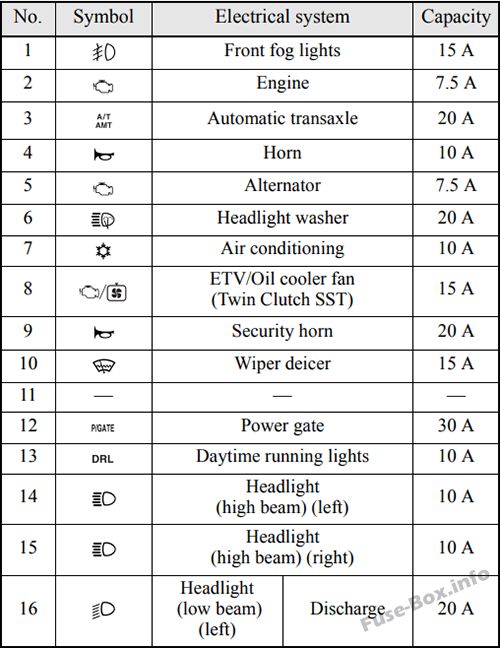

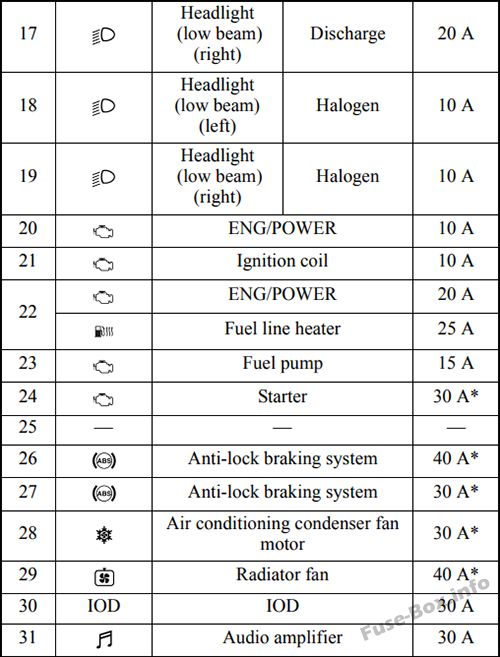

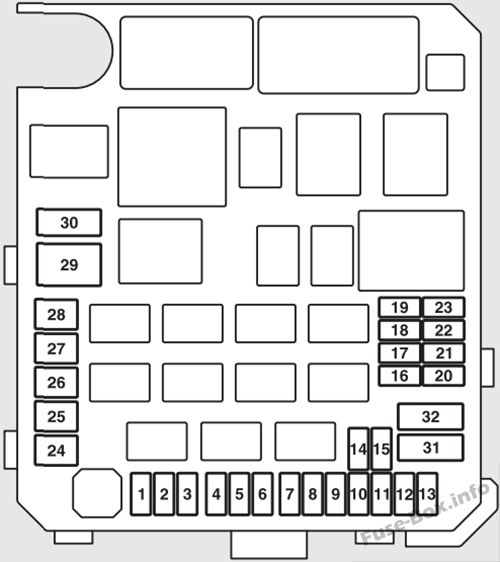

Motor bölmesindeki sigorta yerleşimi
