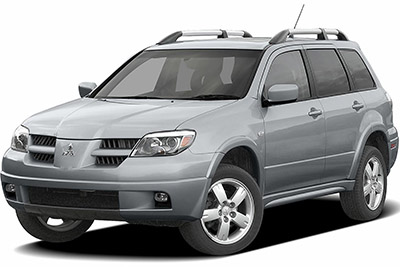

Bu yazıda, 2003’ten 2006’ya kadar üretilen Mitsubishi Outlander’ın (CU / ZE / ZF) ilk neslini ele alıyoruz. Burada
Sigorta Düzenlemesi Mitsubishi Outlander 2003-2006
Mitsubishi Outlander’ın çakmak (elektrik prizi) sigortaları, ön panel sigorta kutusundaki 9 numaralı sigorta ve motor bölmesi sigorta kutusundaki 25 numaralı sigortadır.
Yolcu bölmesi

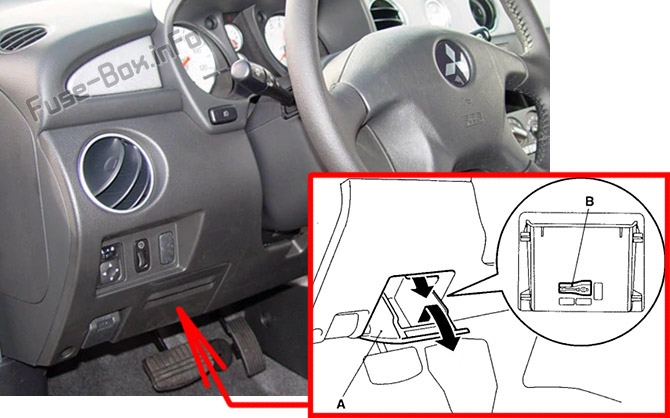

Sigorta kutusu konumu
Sigorta paneli, ön paneldeki eşya gözünün arkasında bulunur. Eşya gözünü (A) açın ve çıkarmak için yukarı kaldırırken kendinize doğru çekin. Sigortaları çıkarmak için sigorta çekicisini (B) kullanın.

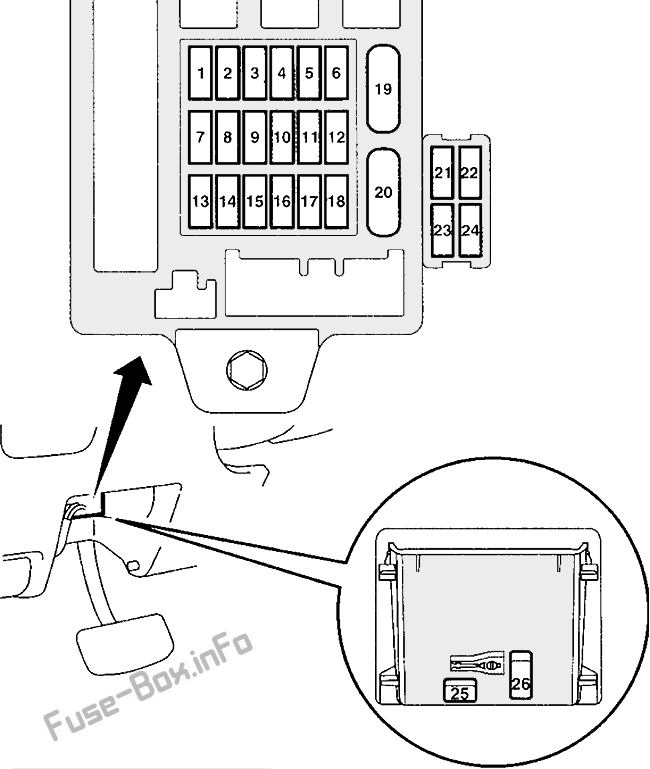

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Elektrik sistemi | Kapasite |
|---|---|---|
| 1 | Ateşleme bobini | 10 A |
| 2 | ölçer | 7.5A |
| 3 | Geri vites lambaları | 7.5A |
| 4 | Hız regülatörü | 7.5A |
| 5 | Röle | 7.5A |
| 6 | Isıtmalı dikiz aynası | 7.5A |
| 7 | silecek | 20A |
| 8 | Motor k10trolü | 7.5A |
| 9 | çakmak | 15A |
| 10 | Kullanılmamış | – |
| 11 | Dış aynalar | 7.5A |
| 12 | Motor k10trolü | 15A |
| 13 | Radyo | 10 A |
| 14 | Arka cam sileceği | 15A |
| 15 | Elektrikli kapı kilitleme | 15A |
| 16 | Arka sis lambası | 10 A |
| 17 | Kullanılmamış | – |
| 18 | tavan lambası | 10 A |
| 19 | Su ısıtıcı | 30A |
| 20 | Arka cam buğu çözücü | 30A |
| 21 | açılır tavan | 20A |
| 22 | Isıtmalı koltuk | 10 A |
| 23 | Intercooler su jeti | 10 A |
| 24 | Kullanılmamış | – |
| 25 | Yedek sigorta | 20A |
| 26 | Yedek sigorta | 30A |
Makine bölümü

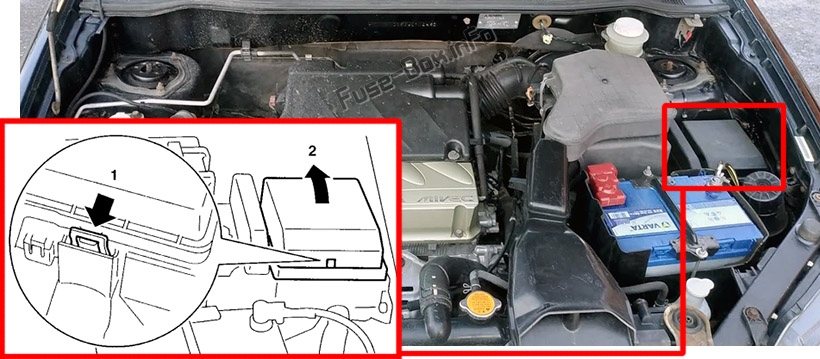

Sigorta kutusu konumu
Erişmek için kilitleme kolunu itin, ardından sigorta bloğu kapağını çıkarın.

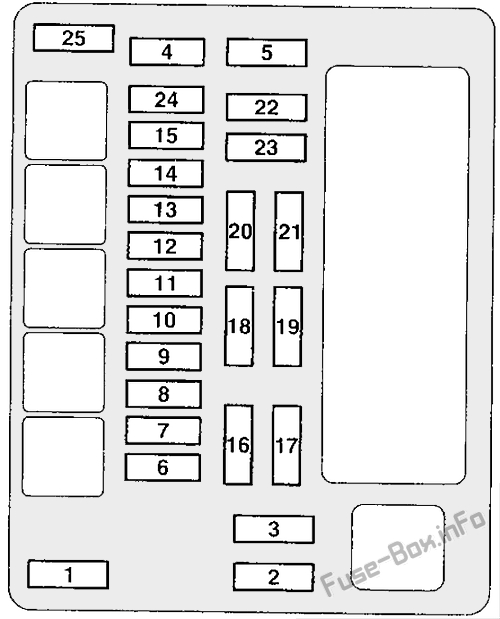

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Elektrik sistemi | Kapasite |
|---|---|---|
| 1 | Eriyebilir (+B) | 60A |
| 2 | Radyatör fan motoru | 50A |
| 3 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) | 60A |
| 4 | K10tak anahtarı | 40A |
| 5 | Elektrikli cam k10trolü | 30A |
| 6 | Ön sis farları / Gündüz sürüş farları (DLR) | 15A |
| 7 | Isıtmalı koltuk | 20A |
| 8 | korna çalmak | 10 A |
| 9 | Motor k10trolü | 20A |
| 10 | Klima | 10 A |
| 11 | Işıkları durdur | 15A |
| 12 | Ses amplifikatörü | 20A |
| 13 | Alternatör | 7.5A |
| 14 | Tehlike ışıkları | 10 A |
| 15 | Otomatik vites | 20A |
| 16 | Uzun far (sağ) | 10 A |
| 17 | Uzun far (sol) | 10 A |
| 18 | Sağ kısa far) | 10 A |
| 19 | Kısa far (sol) | 10 A |
| 20 | Kuyruk lambası (sağ) | 7.5A |
| 21 | Kuyruk lambası (sol) | 15A |
| 22 | tavan lambası | 10 A |
| 23 | Radyo | 10 A |
| 24 | Benzin pompası | 15A |
| 25 | Aksesuar soketi | 15A |
