Bu yazıda, 2012’den günümüze kadar mevcut olan altıncı nesil Mitsubishi Mirage’ı ele alıyoruz. Burada Mitsubishi Mirage / 2014, 2015, 2016, 2017, 2018 ve 2019 sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın atamasını ( sigortaların düzeni) bulacaksınız.

İçindekiler

Mitsubishi Mirage / Space Star 2014-2019 sigorta düzeni
Yolcu bölmesi
Makine bölümü
Yolcu bölmesi
Motor bölmesi (Tip A) 2014
Motor bölmesi (Tip A) 2015
Motor bölmesi (Tip A) 2017, 2018, 2019
Motor bölmesi (Tip B)

İçerik gizle

1 Mitsubishi Mirage / Space Star 2014-2019 sigorta düzeni

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 Yolcu bölmesi

1.3.1 Yolcu bölmesindeki sigorta yerleşimi (2014-2019)

1.4 Motor bölmesi (Tip A) 2014

1.4.1 Motor bölmesindeki sigorta yerleşimi (2014)

1.5 Motor bölmesi (Tip A) 2015

1.5.1 Motor bölmesindeki sigorta yerleşimi (2015)

1.6 Motor bölmesi (Tip A) 2017, 2018, 2019

1.6.1 Motor bölmesindeki sigorta yerleşimi (2017-2019)

1.7 Motor bölmesi (Tip B)

1.7.1 Motor bölmesindeki sigorta yerleşimi (tip B) (2014-2019)

Mitsubishi Mirage / Space Star 2014-2019 sigorta düzeni

Mitsubishi Mirage’ın çakmak sigortası (elektrik prizi) , ön panel sigorta kutusundaki 2 numaralı sigortadır.

Sigorta kutusu konumu

Yolcu bölmesi

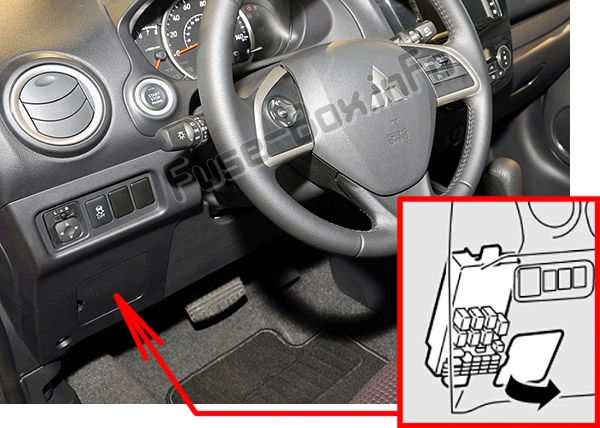

Sigorta kutusu, direksiy10 simidinin solunda, kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Mitsubishi Mirage (2014-2018)

Makine bölümü

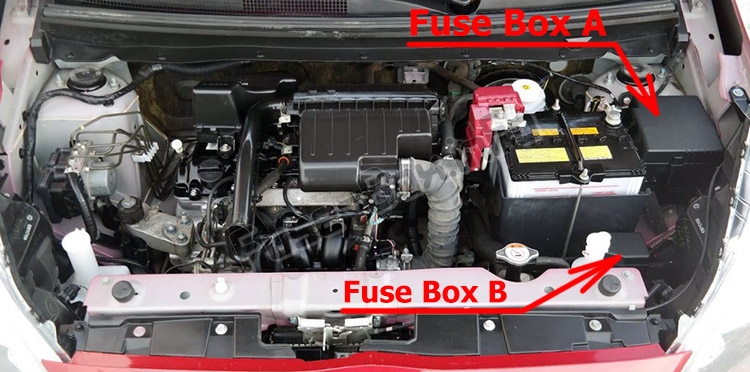

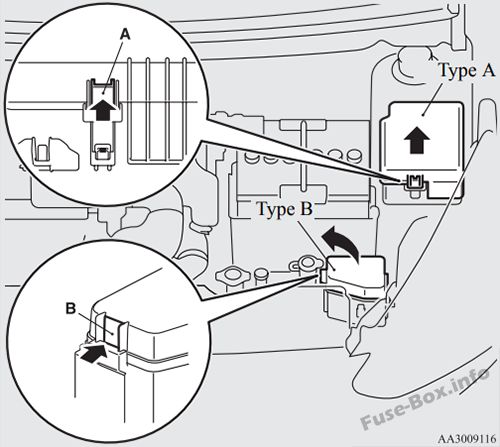

Sigorta kutuları motor bölmesinde (sol taraf) bulunur. Sigortaların motor bölmesindeki yeri: Mitsubishi Mirage (2014-2018)

Sigorta kutusu şemaları

Yolcu bölmesi

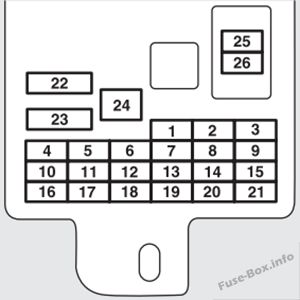

Pano sigorta kutusu şeması: Mitsubishi Mirage (2014, 2015, 2016, 2017, 2018)

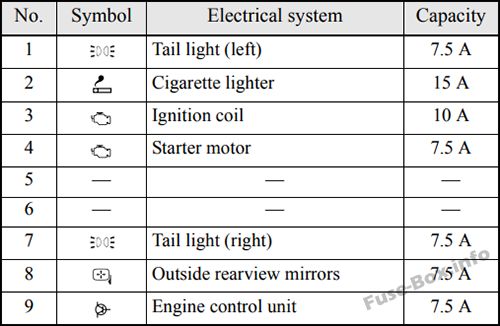

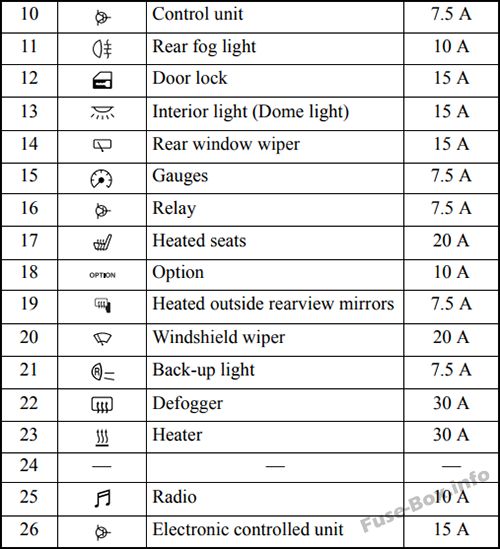

Yolcu bölmesindeki sigorta yerleşimi (2014-2019)

Motor bölmesi (Tip A) 2014

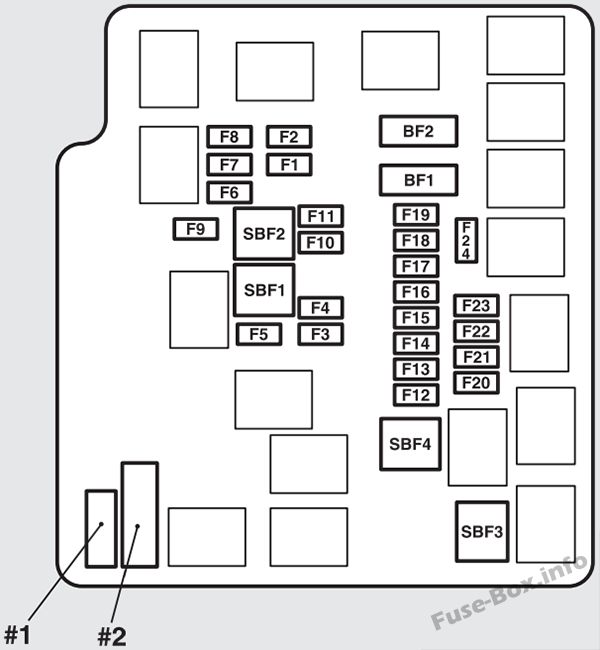

Kaputun altındaki sigorta kutusunun şeması: Mitsubishi Mirage (2014)

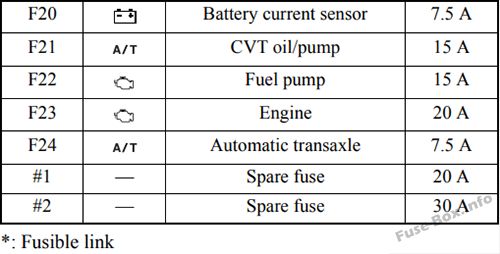

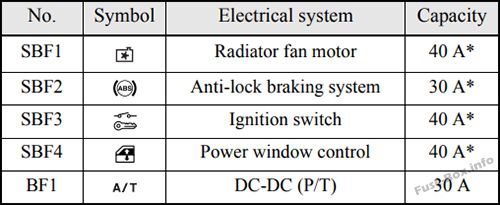

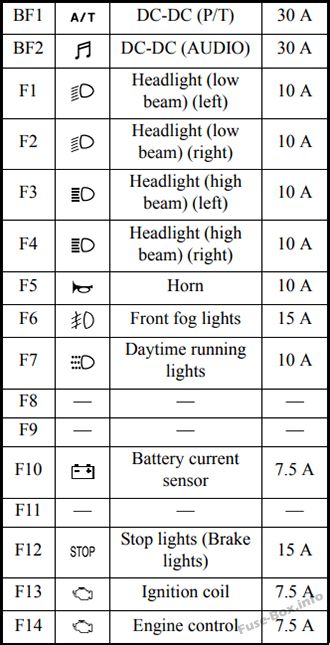

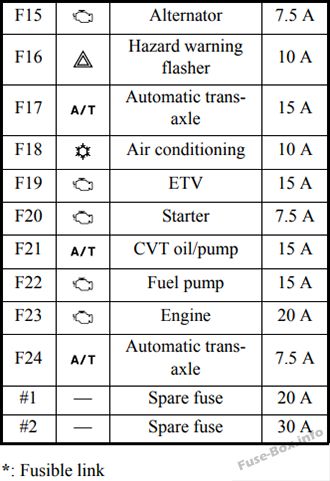

Motor bölmesindeki sigorta yerleşimi (2014)

Motor bölmesi (Tip A) 2015

Kaputun altındaki sigorta kutusunun şeması: Mitsubishi Mirage (2015)

Motor bölmesindeki sigorta yerleşimi (2015)

Motor bölmesi (Tip A) 2017, 2018, 2019

Kaputun altındaki sigorta kutusunun şeması: Mitsubishi Mirage (2017, 2018)

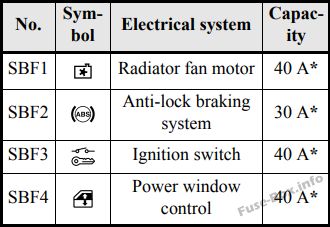

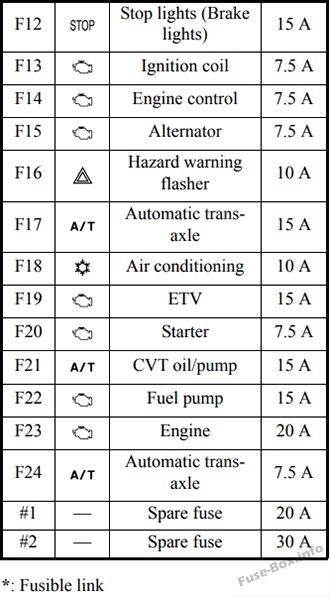

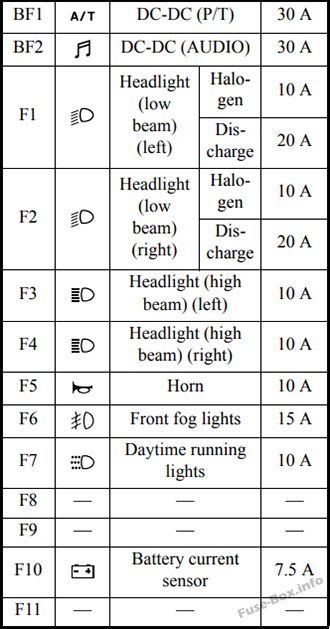

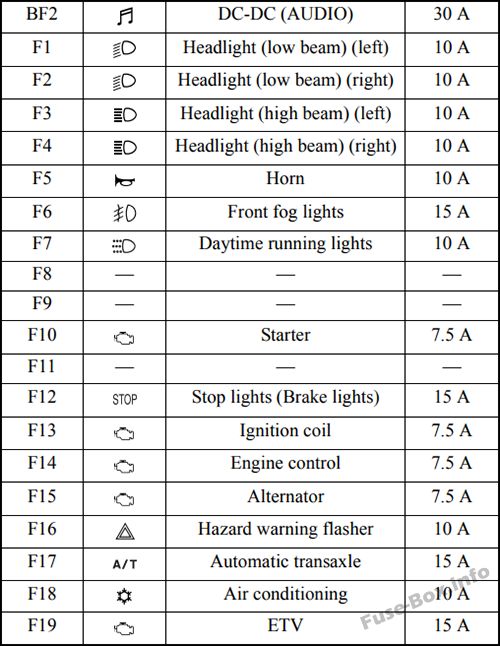

Motor bölmesindeki sigorta yerleşimi (2017-2019)

Motor bölmesi (Tip B)

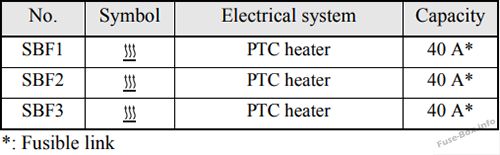

Motor bölmesindeki sigorta yerleşimi (tip B) (2014-2019)
