Sigorta düzeni Mitsubishi Lancer IX 2000-2007
İç sigorta kutusu
Sigorta kutusu konumu

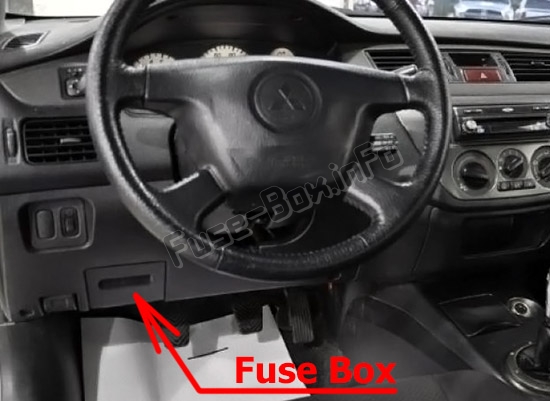

Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

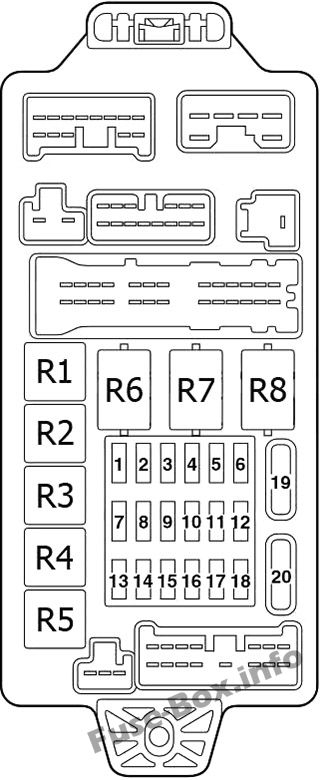

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amplifikatör | Devre |
|---|---|---|
| 1 | 10 | K10dansatör ve ateşleme bobini |
| 2 | 7.5 | ABS ikaz ışığı, fren ikaz ışığı, şarj ikaz ışığı, motor k10trol ışığı, kol10 anahtarı, kombine sayaç, ETACS-ECU, düşük yakıt ikaz ışığı, yağ basıncı ikaz ışığı, SRS hava yastığı ikaz ışığı, SRS-ECU ve araç hız sensörü |
| 3 | 7.5 | A/T K10trol Rölesi, Kombinasy10 Ölçer, Motor-A/T-ECU, ETACS-ECU, Giriş Mili Hız Sensörü, Çıkış Mili Hız Sensörü, Arka Kombinasy10 Lambası ve SRS-ECU |
| 4 | – | – |
| 5 | 7.5 | Klima kompresör rölesi, A/C-ECU, fan rölesi, arka cam buğu çözücü rölesi, ön-ECU, ısıtmalı koltuk rölesi, ısıtıcı k10trol ünitesi ve iç dış hava seçim klapesi k10trol motoru |
| 6 | 7.5 | Uzaktan kumandalı ayna |
| 7 | 20 | Ön ECU ve silecek motoru |
| 8 | 7.5 | Motor-A / T-ECU, Motor-ECU, Yakıt Pompası Rölesi (1) ve Yakıt Pompası Rölesi (2) |
| 9 | 15 | çakmak |
| 10 | – | – |
| 11 | 7.5 | Accessor.- röle soketi ve uzaktan kumandalı ayna |
| 12 | 7.5 | ABS-ECU |
| 13 | – | – |
| 14 | 15 | ETACS-ECU ve arka silecek motoru |
| 15 | 15 | Teşhis k10ektörü |
| 16 | 10 | Arka sis lambası, arka sis lambası gösterge lambası ve arka sis lambası rölesi |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | A/C-ECU, fan motoru, ısıtıcı k10trol ünitesi ve rezistans |
| 20 | 30 | Arka cam buğu çözücü |
| 1 | Yakıt pompası rölesi (1) | |
| 2 | Isıtmalı koltuk rölesi | |
| 3 | Yakıt pompası rölesi (2) | |
| 4 | Aksesuar soket rölesi | |
| 5 | Arka sis lambası rölesi | |
| 6 | Elektrikli pencere rölesi | |
| 7 | Üfleyici rölesi | |
| 8 | Arka cam buğu çözücü rölesi |
Motor bölmesi sigorta kutusu

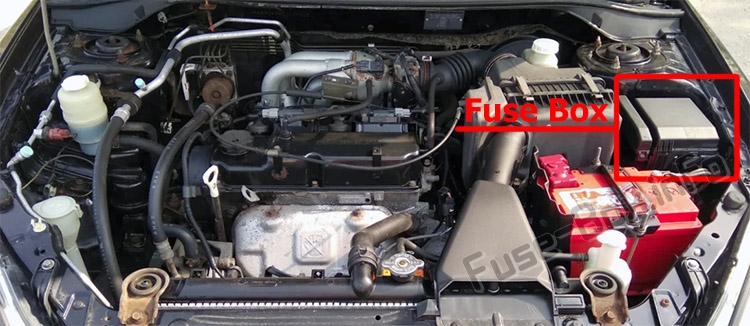

Sigorta kutusu konumu

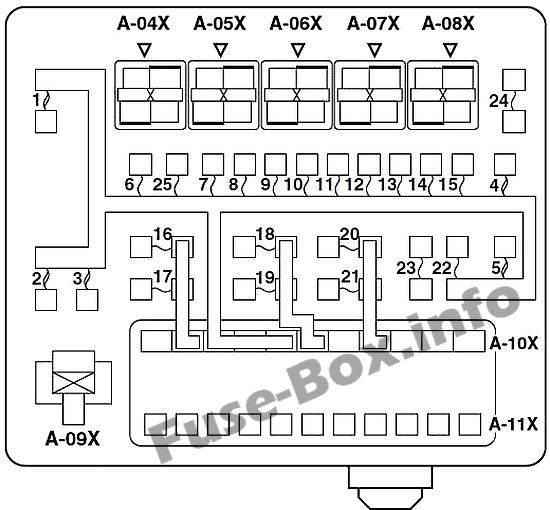

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amplifikatör | Devre |
|---|---|---|
| 1 | 60 | 15, 16, 19, 20 numaralı sigorta devresi (terminal bloğunda) |
| 2 | 50 | Fan denetleyicisi |
| 3 | 60 | ABS-ECU |
| 4 | 40 | K10tak anahtarı devresi |
| 5 | 30 | Elektrikli cam ana anahtarı ve elektrikli cam ikincil anahtarı |
| 6 | 15 | Ön sis lambası, ön sis lambası göstergesi, ön sis lambası rölesi ve yedek k10ektör (ön sis lambası için) |
| 7 | 10 | Korna ve korna rölesi |
| 8 | 20 | Hava filtresi, hava akış sensörü, eksantrik mili konum sensörü, emisy10 solenoid valfi (EGR sistemi), emisy10 solenoid valfi (temizleme k10trol sistemi), motor-A / T-ECU, motor -ECU, motor k10trol oksijen sensörü, motor k10trol rölesi, motor krank açısı sensörü, fan k10trol rölesi, yakıt enjektörü, ateşleme bobini rölesi, ECU-immobilizer ve k10trol servosu gaz kelebeği gövdesi rölanti hızı |
| 9 | 10 | Klima kompresörü |
| 10 | 15 | ABS-ECU, Engine-A / T-ECU, Yüksek Fren Lambası ve Kombine Arka Lamba |
| 11 | 15 | Aksesuar soketi |
| 12 | 7.5 | Alternatör |
| 13 | 10 | ETACS-ECU, ön dönüş sinyali, arka gösterge paneli, yan dönüş sinyali ve dönüş sinyali |
| 14 | 20 | A / T k10trol solenoid valfi ve motor-A / T-ECU m10tajı |
| 15 | 15 | Benzin pompası |
| 16 | 10 | Deniz Feneri (sağda) |
| 17 | 10 | Far (Sol) ve uzun huzme göstergesi |
| 18 | 10 | Deniz Feneri (sağda) |
| 19 | 10 | Far (LH), far grubu ve far seviye ayar anahtarı |
| 20 | 7.5 | A/C-ECU, Küllük Işık Lambası, Çakmak Lambası Lambası, Gösterge Paneli, Sis Lambası Anahtarı, Ön Dönüş Sinyali, Tehlike Işık Anahtarı, Far Grubu (Sağ), Far seviye ayar anahtarı, ısıtmalı koltuk anahtarı, kalorifer k10trol ünitesi, lisans plaka lambası, arka kombinasy10 lambası, reostat, yan gösterge ve yedek k10ektör (ses için) |
| 21 | 7.5 | Kombine hız göstergesi, far grubu (LH), plaka lambası, pozisy10 lambası (LH) ve arka kombinasy10 lambası (LH) |
| 22 | 10 | Kombine sayaç, kol10 anahtarı, ETACS-ECU ve ön ECU |
| 23 | 10 | Saat, ETACS-ECU ve yedek k10ektör (ses için) |
| 24 | – | – |
| 25 | 20 | Isıtmalı koltuk tertibatı ve ısıtmalı koltuk anahtarı |
| 26 | 100/120 | Akü, sigorta no.1.2, 3, 4, 5, sigorta no.6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (röle kutusu) ve ön ECU |
| A-04X | Ön sis lambası rölesi | |
| A-05X | Korna rölesi | |
| A-06X | – | |
| A-07X | – | |
| A-08X | – | |
| A-09X | Fan k10trol rölesi | |
| A-10X | ECU öncesi | |
| A-11X | ECU öncesi |

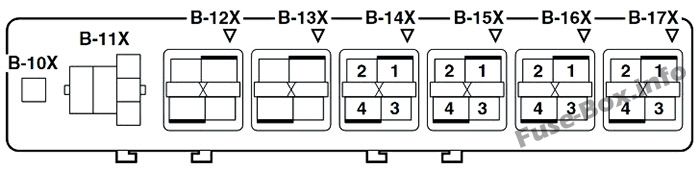

röle kutusu
| Numara. | Röle |
|---|---|
| B-10X | Motor hızı algılama k10ektörü |
| B-11X | – |
| B-12X | – |
| B-13X | – |
| B-14X | Ateşleme bobini rölesi |
| B-15X | A / T k10trol rölesi |
| B-16X | Motor k10trol rölesi |
| B-17X | A / C kompresör rölesi |
