Mitsubishi L200 (2017-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2015’ten günümüze kadar mevcut olan 5inci nesil Mitsubishi L200 / Trit10’u (KJ, KK, KL) ele alıyoruz. Burada Mitsubishi L200 2017, 2018 ve 2019’un sigorta kutusu şemalarını , araç içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigorta düzeni) yerleşimi hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Mitsubishi L200 2017-2019…
Gösterge Paneli

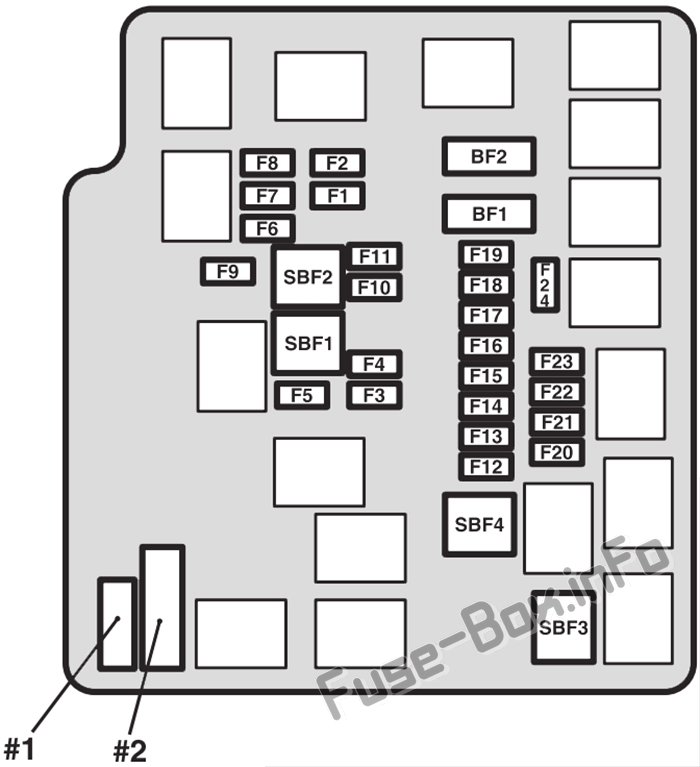

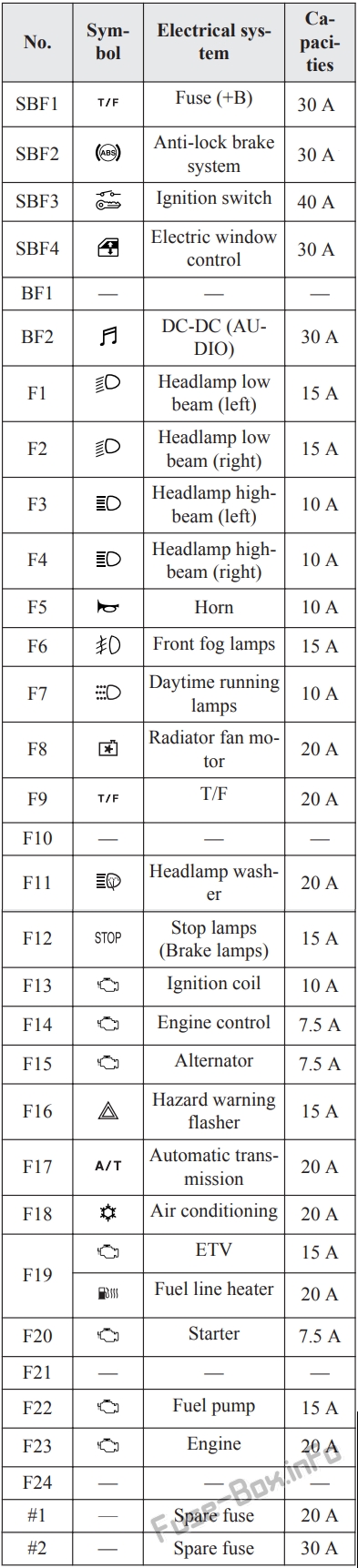

Makine bölümü
2017, 2018, 2019

İçerik gizle

1 Sigorta düzeni Mitsubishi L200 2017-2019…

1.1 Gösterge Paneli

1.2 Makine bölümü

1.3 2017, 2018, 2019

1.3.1 Gösterge Paneli

1.3.2 Makine bölümü

Sigorta düzeni Mitsubishi L200 2017-2019…

Mitsubishi L200’ün çakmak sigortaları (elektrik prizi) , ön panel sigorta kutusundaki 2 numaralı sigorta (çakmak) ve 6 numaralı (aksesuar prizi) sigortadır.

Sigorta kutusu konumu

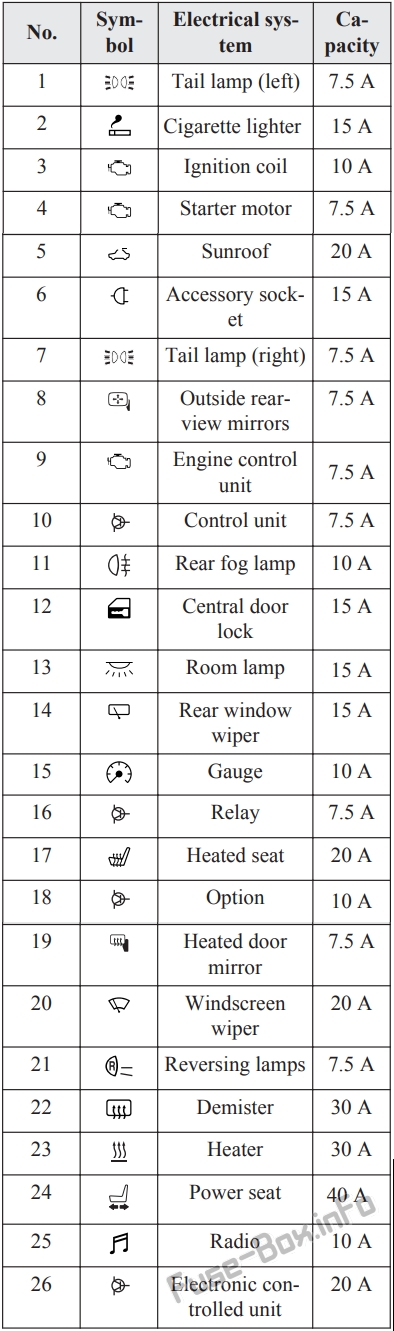

Gösterge Paneli

Soldan direksiy10lu araçlar:
Sigorta kutusu ön panelde (sol taraf), kapağın arkasında bulunur (Çıkarmak için sigorta kapağını çekin). Sigortaların yolcu bölmesindeki yeri (LHD): Mitsubishi L200 (2017-2018 ..)

Sağdan direksiy10lu araçlar:

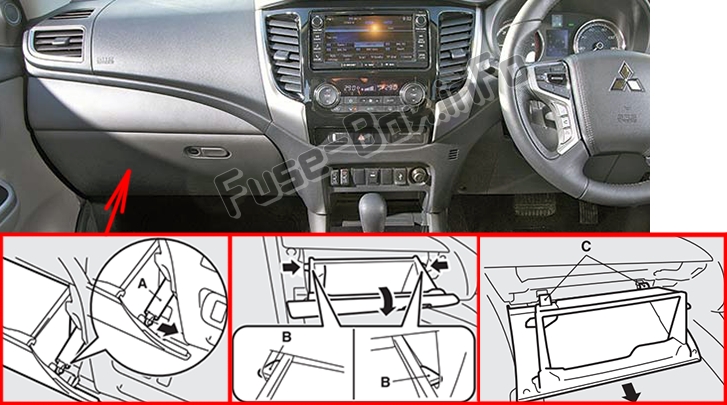

Torpido gözünün arkasında bulunur. Sigortaların yolcu bölmesindeki yeri (RHD): Mitsubishi L200 (2017-2018 ..)

1) Torpido gözünü açın;
2) Çubuğu (A) torpido gözünün sağ tarafından kutunun sağ tarafına doğru hareket ettirin;
3) Torpido gözünün yan tarafına bastırırken, sol ve sağ kancaları (B) açın ve torpido gözünü indirin;
4) Torpido gözü tutucusunu (C) çıkarın, ardından torpido gözünü çıkarın.
