Bu yazıda, 2005’ten 2015’e kadar üretilen Mitsubishi L200 / Trit10’un (KA, KB) dördüncü neslini ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mitsubishi L200 2005-2015
İç sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | Kuyruk lambası (sol) | 7.5 |
| 2 | çakmak | 15 |
| 3 | Ateşleme bobini | 10 |
| 4 | marş | 7.5 |
| 5 | açılır tavan | 20 |
| 6 | Aksesuar soketi | 15 |
| 7 | Kuyruk lambası (sağ) | 7.5 |
| 8 | Dış aynalar | 7.5 |
| 9 | Motor k10trol ünitesi | 7.5 |
| 10 | K10trol ünitesi | 7.5 |
| 11 | Arka sis lambası | 10 |
| 12 | Merkezi kapı kilidi | 15 |
| 13 | Oda lambası | 10 |
| 14 | Arka cam sileceği | 15 |
| 15 | ölçer | 7.5 |
| 16 | Röle | 7.5 |
| 17 | Isıtmalı koltuk | 20 |
| 18 | Seçenek | 10 |
| 19 | Isıtmalı dış ayna | 7.5 |
| 20 | silecek | 20 |
| 21 | Geri vites lambaları | 7.5 |
| 22 | buğu giderme | 30 |
| 23 | Su ısıtıcı | 30 |
| 24 | Elektrikli koltuk | 40 |
| 25 | Radyo | 10 |
| 26 | Elektr10ik olarak k10trol edilen ünite | 15 |
| 27 | Yedek sigorta | 7.5 |
| 28 | Yedek sigorta | 20 |
| 29 | Yedek sigorta | 30 |
Motor bölmesi sigorta kutusu

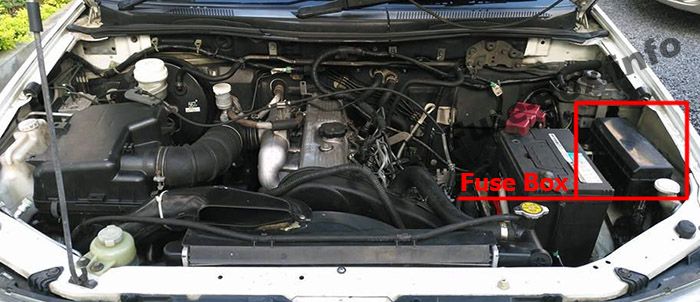

Sigorta kutusu konumu

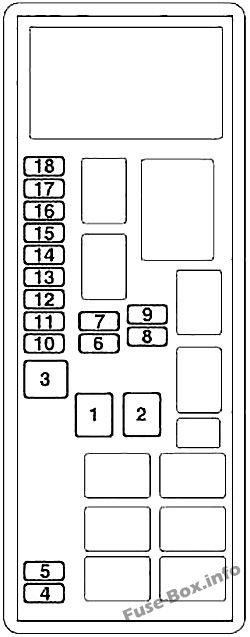

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Bir işlev | amplifikatör |
|---|---|---|
| 1 | – | – |
| 2 | Elektrikli pencere sistemi | 40 |
| 3 | K10tak anahtarı | 40 |
| 4 | Klima kompresörü | 10 |
| 5 | K10denser fan motoru | 20 |
| 6 | Uzun far (sol) | 10 |
| 7 | Uzun far (sağ) | 10 |
| 8 | Kısa far (sol) | 10 |
| 9 | Sağ kısa far) | 10 |
| 10 | Motor k10trolü | 20 |
| 11 | Alternatör | 7.5 |
| 12 | Işıkları durdur | 15 |
| 13 | korna çalmak | 10 |
| 14 | Otomatik şanzıman | 20 |
| 15 | Tehlike ışıkları | 10 |
| 16 | Benzin pompası | 15 |
| 17 | Ön sis farları | 15 |
| 18 | Ses amplifikatörü | 20 |
