Mitsubishi Eclipse (4G ; 2006-2012) Sigorta Kutusu Şeması

Bu yazıda, 2006’dan 2012’ye kadar üretilen dördüncü nesil Mitsubishi Eclipse’i (4G) ele alıyoruz. Burada Mitsubishi Eclipse 2010, 2011 ve 2012 sigorta kutularının şemalarını bulacaksınız , arabanın içindeki sigorta panellerinin yeri hakkında bilgi alın , ve her 1 sigortanın atamasını öğrenin (sigortaların düzeni).

İçindekiler

Mitsubishi Eclipse 2006-2012 Sigorta Düzeni
Yolcu bölmesi
Makine bölümü
Yolcu bölmesi
Makine bölümü

İçerik gizle

1 Mitsubishi Eclipse 2006-2012 Sigorta Düzeni

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 Yolcu bölmesi

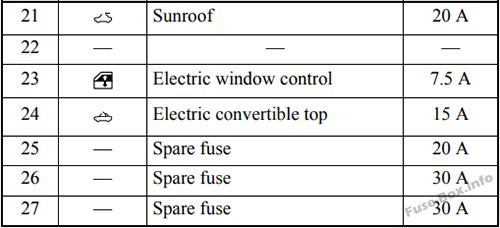

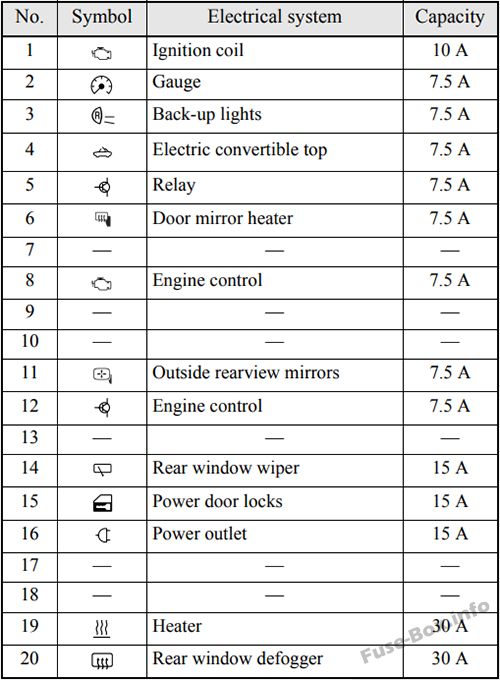

1.3.1 Yolcu bölmesindeki sigortaların atanması

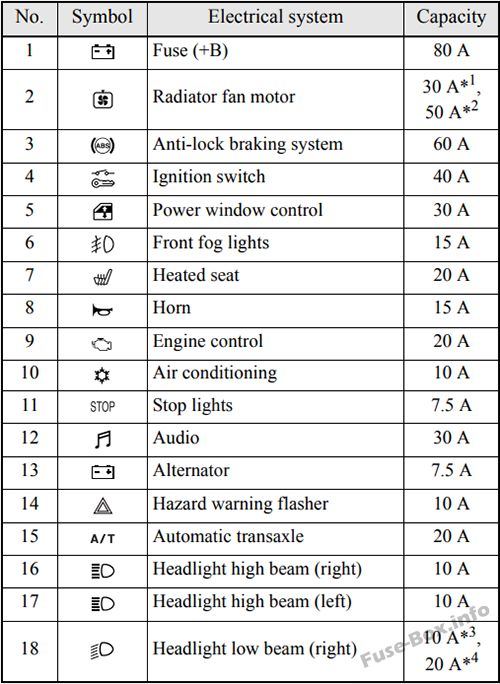

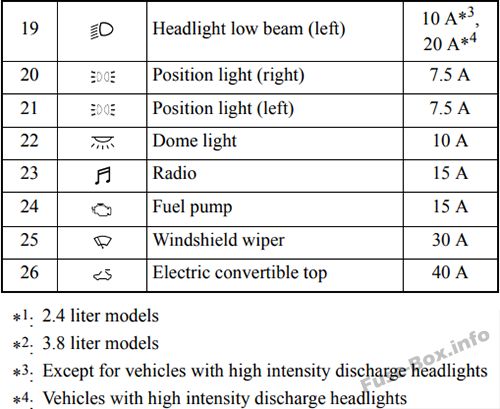

1.4 Makine bölümü

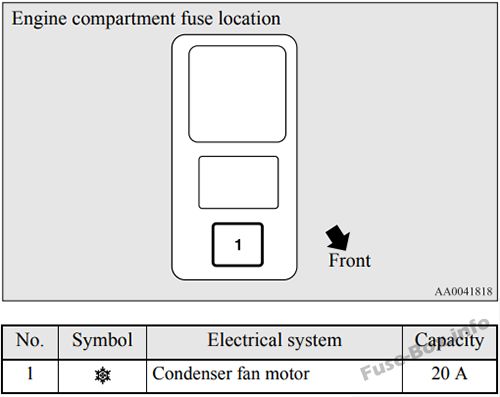

1.4.1 Motor bölmesindeki sigorta yerleşimi

1.4.2 2.4 litrelik modeller

Mitsubishi Eclipse 2006-2012 Sigorta Düzeni

2010, 2011 ve 2012 kullanıcı el kitaplarından bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.

Mitsubishi Eclipse’in çakmak sigortası (elektrik prizi) , ön panel sigorta kutusundaki 16 numaralı sigortadır (elektrik prizi) .

Sigorta kutusu konumu

Yolcu bölmesi

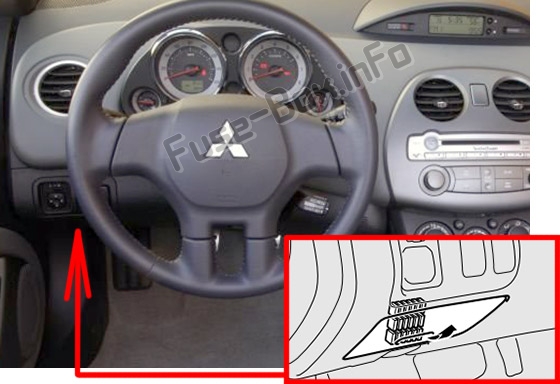

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Mitsubishi Eclipse (4G; 2006-2012)
