Mitsubishi Colt (Z30) 2005’ten 2012’ye kadar üretildi. Bu yazıda
İçindekiler
Mitsubishi Colt 2005-2012 sigorta düzeni
İç sigorta kutusu

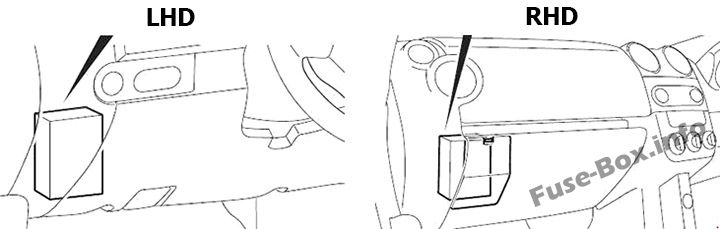

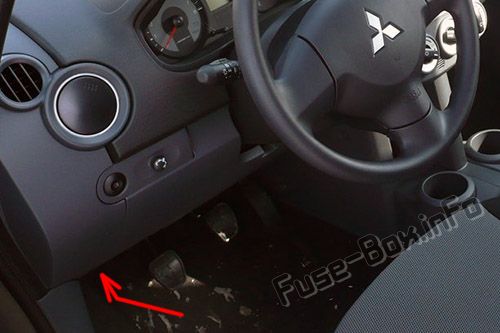

Sigorta kutusu konumu
Sigorta kutusu ön panelde bulunur (sol tarafta).

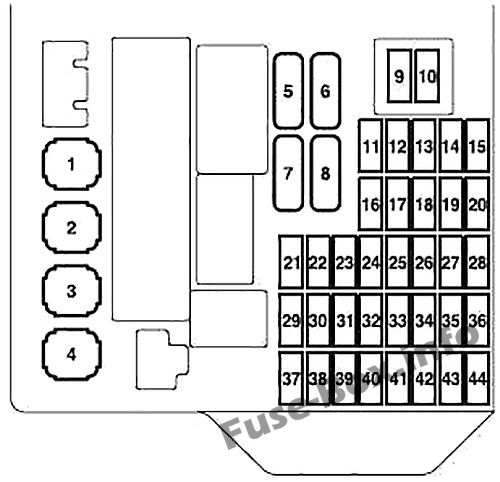

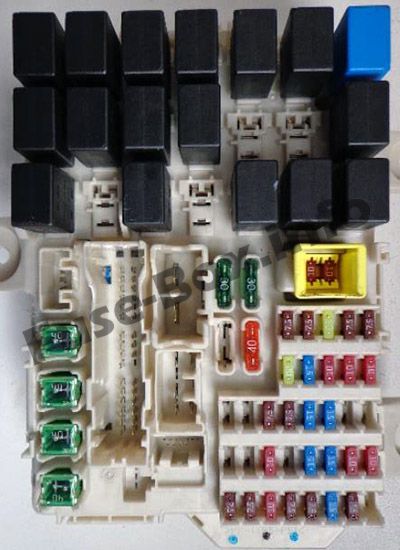

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 40 | K10tak anahtarı |
| 2 | 40 | Elektrikli pencere sistemi |
| 3 | 40 | Radyatör fanı |
| 4 | 40 | Otomatikleştirilmiş manuel şanzıman |
| 5 | 30 | buğu giderme |
| 6 | 30 | Isıtmalı koltuk |
| 7 | – | – |
| 8 | 40 | Su ısıtıcı |
| 9 | 10 | Radyo |
| 10 | 10 | Oda lambası |
| 11 | 7.5 | Isıtmalı dış ayna |
| 12 | 7.5 | Elektr10ik k10trol modülü |
| 13 | 20 | silecek |
| 14 | 7.5 | Kuyruk lambası (sağ) |
| 15 | 7.5 | Kuyruk lambası (sol) |
| 16 | 20 | Motor |
| 17 | 15 | Benzin pompası |
| 18 | 10 | korna çalmak |
| 19 | 10 | Uzun far (sol) |
| 20 | 10 | Uzun far (sağ) |
| 21 | – | – |
| 22 | – | – |
| 23 | 7.5 | Dış aynalar |
| 24 | 7.5 | Arka sis lambası |
| 25 | 15 | Aksesuar soketi |
| 26 | 15 | Arka cam sileceği |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 10 | Tehlike ışıkları |
| 32 | – | – |
| 33 | 15 | Kapı kilitleri |
| 34 | 15 | Ön sis farları |
| 35 | 10 | Kısa far (sol) |
| 36 | 10 | Sağ kısa far) |
| 37 | 7.5 | ters ışık |
| 38 | 7.5 | Motor k10trolü |
| 39 | 10 | Ateşleme bobini |
| 40 | 7.5 | ölçer |
| 41 | 7.5 | Röle |
| 42 | 15 | Işıkları durdur |
| 43 | 7.5 | Klima |
| 44 | – | – |

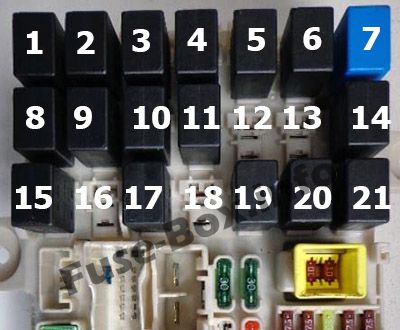

Röle
| Numara. | Röle |
|---|---|
| 1 | Elektrikli pencere rölesi |
| 2 | Korna rölesi |
| 3 | – |
| 4 | Arka sis lambası rölesi |
| 5 | Marş rölesi |
| 6 | Motor yönetimi rölesi |
| 7 | – |
| 8 | – |
| 9 | sis farı rölesi |
| 10 | Isıtıcı fan rölesi |
| 11 | – |
| 12 | İletim k10trol rölesi |
| 13 | Ek ekipman için güç k10ektörü |
| 14 | – |
| 15 | – |
| 16 | Yıkayıcılar rölesi |
| 17 | Isıtmalı arka cam rölesi |
| 18 | Koltuk ısıtma rölesi |
| 19 | Kısa huzmeli röle |
| 20 | Uzun huzme rölesi |
| 21 | – |
Motor bölmesi sigorta kutusu

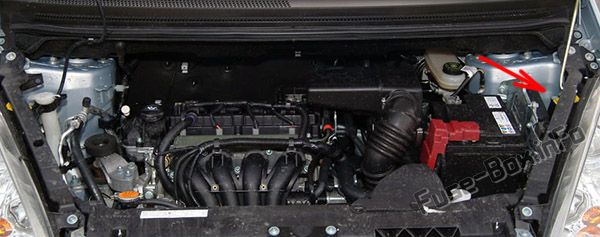

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Devre |
|---|---|---|
| 1 | 120A | Gösterge paneli sigortası / röle ünitesi |
| 2 | 120A/175A | Alternatör |
| İLE BİRLİKTE | 40A | ABS/ESP |
| 4 | 60A | hidrolik direksiy10 |
| 5 | 30A | ABS/ESP |
| 6 | 80A | Gösterge paneli sigortası / röle ünitesi |
