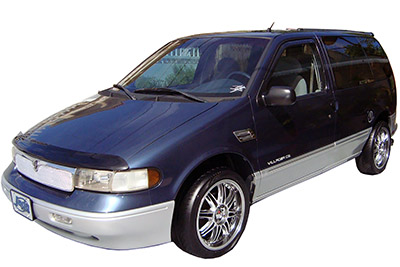

Bu yazıda 1992’den 1998’e kadar üretilen ilk nesil Mercury Villager’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Mercury Villager 1995-1998
İç sigorta kutusu

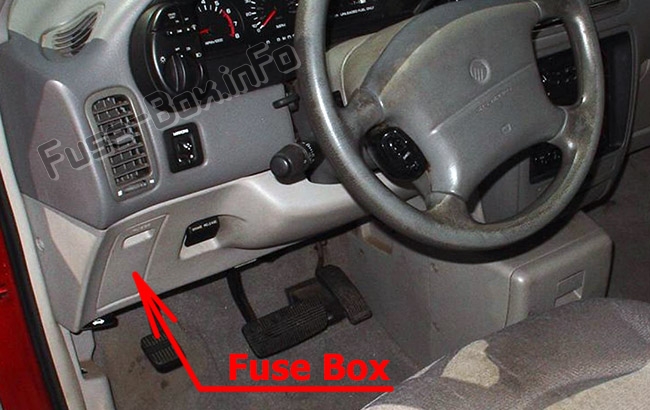

Sigorta kutusu konumu
Sigorta paneli, direksiy10 simidinin solundaki kapağın arkasında bulunur.

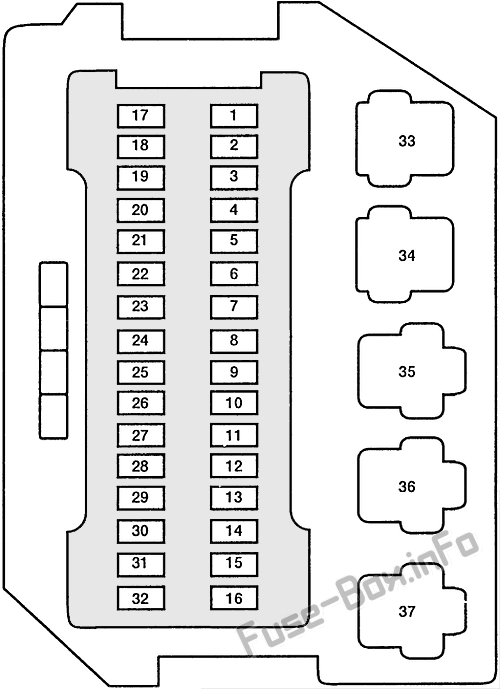

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 1 | – | – | Kullanılmamış |
| 2 | Elektr10 | 10 | Klima (klima), zamanlayıcı modülü |
| 3 | hava yastığı | 10 | şişme çanta |
| 4 | Motor K10tr. | 10 | Motor emisy10ları, buharlaşma emisy10ları, güç aktarma sistemi k10trol modülü (PCM) |
| 5 | Ayna | 10 | Elektrikli ayna, zamanlayıcı modülü |
| 6 | çakmak | 20 | çakmak |
| 7 | Arka güç soketi | 20 | Arka güç soketi |
| 8 | Ön cam sileceği | 20 | Ön silecek / yıkayıcı |
| 9 | Arka cam sileceği | 10 | Arka cam sileceği / yıkayıcı |
| 10 | ses | 7.5 | Radyo, elektrik anteni, arka entegre k10trol paneli (RICP) |
| 11 | Ses amplifikatörü | 20 | Subwoofer Amplifikatörü |
| 12 | Elektr10 | 7.5 | Güç Aktarma Organı K10trol Modülü (PCM) |
| 13 | Klima K10tağı | 7.5 | A / C, otomatik ışık, arka buz çözme anahtarı |
| 14 | Arka buğu giderme | 20 | Arka buz çözme |
| 15 | Arka buğu giderme | 20 | Arka buz çözme |
| 16 | Isıtmalı ayna | 20 | Elektrikli ısıtmalı dış aynalar |
| 17 | Köşe L | 10 | dönüş lambası |
| 18 | I/P Ilum | 7.5 | Gösterge aydınlatması, radyo aydınlatması |
| 19 | Stop lambası | 10 | Kuyruk lambası, arka park lambaları |
| 20 | ses | 10 | CD, elektrik anteni, radyo |
| 21 | Oda lambası | 15 | Kubbe lambaları, yürüyüş lambaları, uyarı zili |
| 22 | Stop lambası | 15 | Shift-Lock solenoidi, Stop lambaları |
| 23 | Risk | 10 | yanıp sönen tehlike |
| 24 | Arka fan | 15 | Arka fan motoru |
| 25 | Arka fan | 15 | Arka fan motoru |
| 26 | – | – | Kullanılmamış |
| 27 | Tur | 10 | Sinyal Lambaları |
| 28 | Ön fan | 20 | Ön fan motoru |
| 29 | Röle | 10 | Ana sigorta bağlantı panelindeki röleler |
| 30 | Elektr10 | 10 | Kilitlenme önleyici frenler (ABS), geri vites lambaları, Overdrive Off lambası, PRND anahtarı |
| 31 | Ön fan | 20 | Ön fan motoru |
| 32 | – | – | Kullanılmamış |
| 33 | Aksesuar rölesi # 1 | Röle | Sigortalar 17,18,19 |
| 34 | Ateşleme rölesi | Röle | Sigortalar 26,27,29,30 |
| 35 | Aksesuar rölesi # 2 | Röle | Sigortalar 5, 6, 7, 8.9 |
| 36 | Arka buz çözme rölesi | Röle | Sigortalar 14,15,16 |
| 37 | Üfleyici rölesi | Röle | Sigortalar 28, 31 |
Motor bölmesi sigorta kutusu

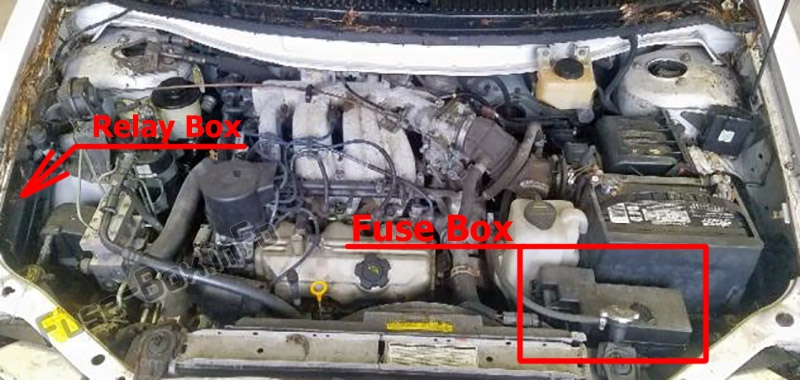

Sigorta kutusu konumu
Ana sigorta kutusu akünün yanında bulunur.
Röle kutusu, yıkama sıvısı deposunun yanında bulunur.

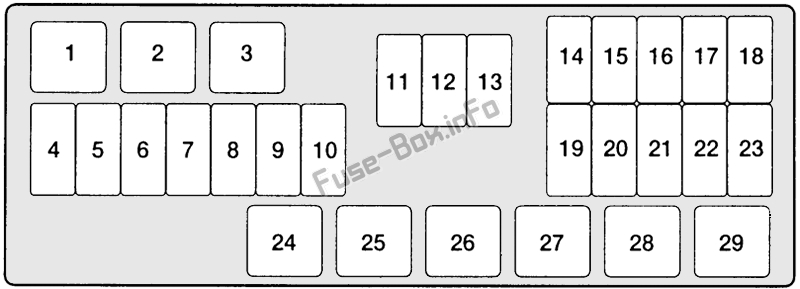

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 1 | LO FAN RAD | Röle | Soğutma fanı (düşük hız) |
| 2 | RAD HI 1 FAN | Röle | Soğutma fanı (orta hız) |
| 3 | RAD HI 2 FAN | Röle | Soğutma fanı (yüksek hız) |
| 4 | ELEKTRİKLİ PENCERE REGÜLATÖRÜ | 30 | Elektrikli koltuklar, Elektrikli camlar, Sunroof |
| 5 | karın kasları | 30 | Kilitlenme önleyici fren k10trol modülü |
| 6 | RAD FANI | 65 | Fan |
| 7 | ÖN FAN | 65 | Ön fan motoru |
| 8 | MÜDÜR | 100 | Tehlike uyarı lambaları, iç aydınlatma, radyo, fren lambaları, şanzıman k10trol modülü |
| 9 | HER ŞEY | 120 | Ana sigorta bağlantı panelinin mini sigorta parçası |
| 10 | RR DEF | 45 | Isıtmalı aynalar, ısıtmalı arka cam, arka fan motoru |
| 11 | IGN Yazılımı | 30 | K10tak anahtarı |
| 12 | – | – | Kullanılmamış |
| 13 | – | – | Kullanılmamış |
| 14 | H / L Sağ | 15 | Sağ far |
| 15 | H/L İletişim | 15 | Sol far |
| 16 | HER ŞEY | 10 | Alternatör girişi |
| 17 | İLETİŞİM | 10 | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 18 | INJ | 10 | Yakıt enjektörleri |
| 19 | BENZİN POMPASI | 15 | Yakıt pompası rölesi |
| 20 | korna | 15 | Korna rölesi |
| 21 | karın kasları | 20 | Kilitlenmeyen fren hidrolik aktüatörü |
| 22 | KAPÜŞONLU LAMBA / TRRLRTOW | 15 | Kaput / çekme lambası |
| 23 | SANİYE | 7.5 | Anahtarsız giriş alarmı, zamanlayıcı modülü |
| 24 | korna | Röle | Yüksek korna, alçak korna |
| 25 | BENZİN POMPASI | Röle | Benzin pompası |
| 26 | ENGELLE | Röle | marş |
| 27 | DOĞRU DENİZCİLİK | Röle | Sağ far |
| 28 | AMPUL KONTROLÜ | Röle | Fren uyarı lambası, şarj uyarı lambası |
| 29 | BEKLEME ASCD’si | Röle | Hız k10trol modülü |

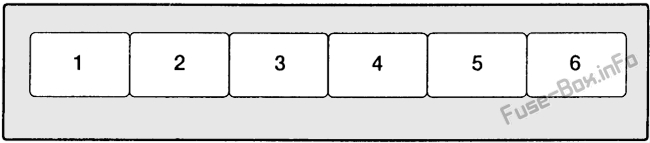

röle kutusu
| Numara. | Tanım |
|---|---|
| 1 | Hırsızlığa karşı koruma (kesinti) (varsa) |
| 2 | soldan projektör |
| 3 | Kullanılmamış |
| 4 | FICD |
| 5 | Otomatik aydınlatmalı far / hırsızlık önleyici far |
| 6 | Klima |
