Bu yazıda, 2008’den 2009’a kadar üretilen 5inci nesil Mercury Sable’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Mercury Sable 2008-2009
Sigorta kutusu konumu
Yolcu bölmesi

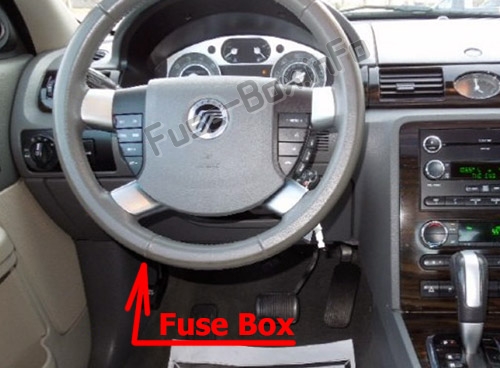

Sigorta kutusu, direksiy10 simidinin solundaki ön panelin altında bulunur.

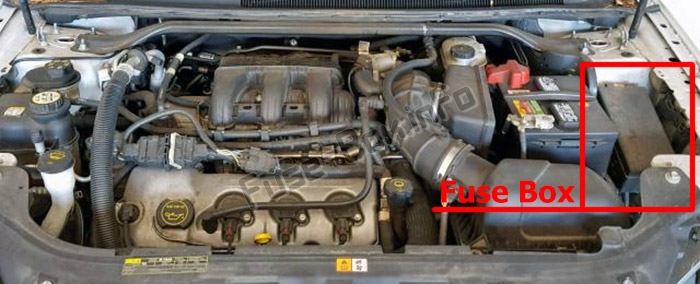

Motor bölmesi sigorta kutusu

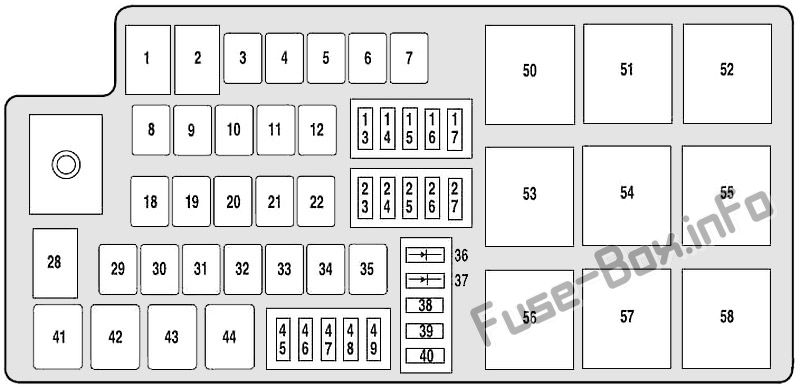

Sigorta kutusu şemaları

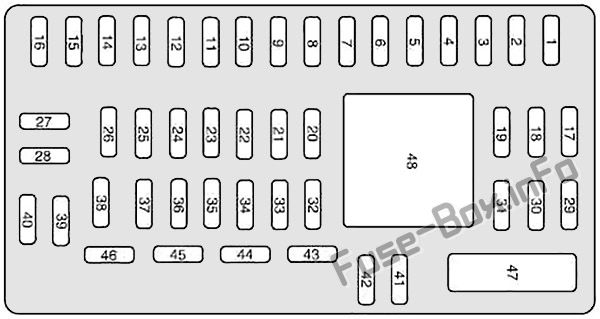

Yolcu bölmesi
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | Akıllı cam motoru | 30 |
| 2 | Fren açma/kapama düğmesi, Yüksek fren lambası | 15 |
| 3 | SDARS, Bluetooth, Aile Eğlence Sistemi (FES) / Arka koltuk k10trolü | 15 |
| 4 | Kıyamamak | 30 |
| 5 | SPDJB mantık gücü | 10 |
| 6 | yanıp sönen | 20 |
| 7 | Kısa huzmeli farlar (sol) | 10 |
| 8 | Kısa huzmeli farlar (sağ) | 10 |
| 9 | İç aydınlatma, Şarj lambaları | 15 |
| 10 | Arka aydınlatma, Su 1ikintisi lambaları | 15 |
| 11 | Tüm tekerlekten çekiş | 10 |
| 12 | Koltuk / ayna bellek anahtarları, Bellek modülü | 7.5 |
| 13 | modül FEPS | 5 |
| 14 | Analog saat | 10 |
| 15 | İklim k10trolü | 10 |
| 16 | Kıyamamak | 15 |
| 17 | Elektrikli kilit motorundan tüm beslemeler, Decklid’den serbest bırakın | 20 |
| 18 | Kıyamamak | 20 |
| 19 | Ay çatısı | 25 |
| 20 | OBDII k10ektörü | 15 |
| 21 | Sis farları | 15 |
| 22 | Park lambaları, Lisans lambaları | 15 |
| 23 | Kırmızı ışıklar | 15 |
| 24 | Korna rölesi | 20 |
| 25 | Talep üzerine lambalar / iç lambalar | 10 |
| 26 | Gösterge paneli ahizesi | 10 |
| 27 | Ayarlanabilir ayak anahtarı | 20 |
| 28 | Radyo, Radyo başlatma sinyali | 5 |
| 29 | Gösterge paneli ahizesi | 5 |
| 30 | Aşırı hız iptal anahtarı | 5 |
| 31 | Kıyamamak | 10 |
| 32 | Sürücü koltuğu motorları, Hafıza modülü | 10 |
| 33 | Kıyamamak | 10 |
| 34 | Modül AWD | 5 |
| 35 | Direksiy10 dönüş sensörü, FEPS, Arka park yardımı, Isıtmalı koltuk modülleri | 10 |
| 36 | Modül PATS | 5 |
| 37 | İklim k10trolü | 10 |
| 38 | Subwoofer (radyo odyofil) | 20 |
| 39 | Radyo | 20 |
| 40 | Kıyamamak | 20 |
| 41 | Açılır tavan, Ön kilit düğmeleri, Radyo, Pusulalı EC ayna (mikrof10lu ve mikrof10suz) | 15 |
| 42 | Kıyamamak | 10 |
| 43 | Kıyamamak | 10 |
| 44 | Kıyamamak | 10 |
| 45 | Röle bobinleri: PDB, Yardımcı Klima, Ön ve arka silecekler, Ön fan motoru | 5 |
| 46 | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) | 7.5 |
| 47 | Devre kesici: elektrikli camlar | 30 |
| 48 | Gecikmeli aksesuar (röle) |
Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | SPDJB gücü | 80 |
| 2 | SPDJB gücü | 80 |
| 3 | Ön cam silecekleri | 30 |
| 4 | Kullanılmamış | – |
| 5 | Kıyamamak | 20 |
| 6 | Kullanılmamış | – |
| 7 | Motor soğutma fanı | 50 |
| 8 | Kullanılmamış | – |
| 9 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / AdvanceTrac Pompa | 40 |
| 10 | Giriş | 30 |
| 11 | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi | 50 |
| 12 | Vanne ABS / AdvanceTrac | 20 |
| 13 | Güç çıkışı (gösterge tablosu) | 20 |
| 14 | Güç çıkışı (2. sıra) | 20 |
| 15 | Kıyamamak | 20 |
| 16 | Güç çıkışı (k10sol) | 20 |
| 17 | Alternatör | 10 |
| 18 | Kullanılmamış | – |
| 19 | Kullanılmamış | – |
| 20 | Arka buz çözücü | 40 |
| 21 | Elektrikli koltuk motorları (yolcu) | 30 |
| 22 | Isıtmalı koltuk modülü | 20 |
| 23 | PCM Canlı Tutma Gücü, Teneke Kutu etkinliği | 10 |
| 24 | Klima debriyaj rölesi | 10 |
| 25 | Kıyamamak | 25 |
| 26 | Acil durum rölesi | 20 |
| 27 | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) | 15 |
| 28 | Kullanılmamış | – |
| 29 | Kıyamamak | 30 |
| 30 | Kullanılmamış | – |
| 31 | 2008: pusula, otomatik kararan dikiz aynası | 30 |
| 32 | 2008: Sürücü koltuğu motorları, Hafıza modülü | 30 |
| 33 | K10tak anahtarı (SJB’ye) | 20 |
| 34 | Kullanılmamış | – |
| 35 | Ön klima fan motoru | 40 |
| 38 | IVD, sapma oranı sensörü | 10 |
| 39 | Yakıt diyotu, PCM | 10 |
| 40 | Kullanılmamış | – |
| 45 | Hız K10trol Devre Dışı Bırakma Anahtarı, Kütle Hava Akış Sensörü, VPWR2 Hat İçi Modül | 10 |
| 46 | Klima debriyaj rölesi, VPWR3 | 10 |
| 47 | PCM VPWR1 | 15 |
| 48 | PCM VPWR4 | 15 |
| 49 | Isınmış aynalar | 15 |
| 36 | Tek dokunuşla başlatma | |
| 37 | Benzin pompası | |
| 41 | klima debriyajı | |
| 42 | Benzin pompası | |
| 43 | Destek olmak | |
| 44 | Kullanılmamış | |
| 50 | PCM rölesi | |
| 51 | Kullanılmamış | |
| 52 | Kullanılmamış | |
| 53 | Arka buz çözme | |
| 54 | Fan motoru | |
| 55 | Giriş | |
| 56 | Kullanılmamış | |
| 57 | Ön cam sileceği | |
| 58 | Kullanılmamış |
