Sigorta Düzeni Mercury Sable 2000-2005
2004’ten beri: gösterge paneli sigorta kutusundaki # 25 (Elektrik prizi) ve # 29 (Sigara çakmağı) sigortaları
Sigorta kutusu konumu

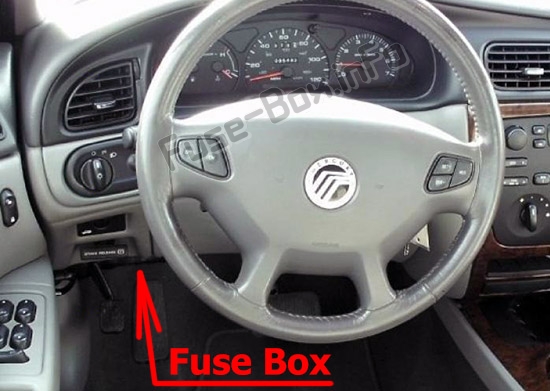

Yolcu bölmesi
Sigorta kutusu, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur.

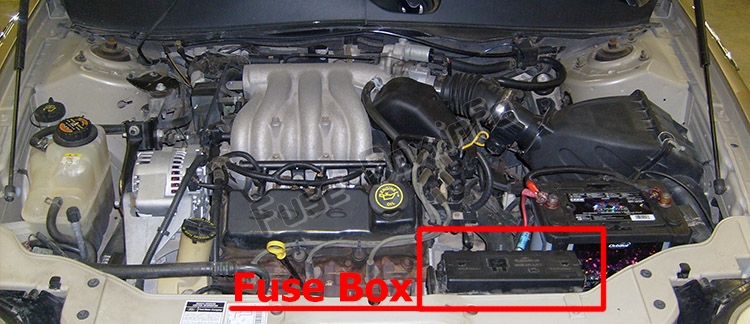

Motor bölmesi sigorta kutusu
Sigorta kutusu şemaları
2000, 2001, 2002, 2003

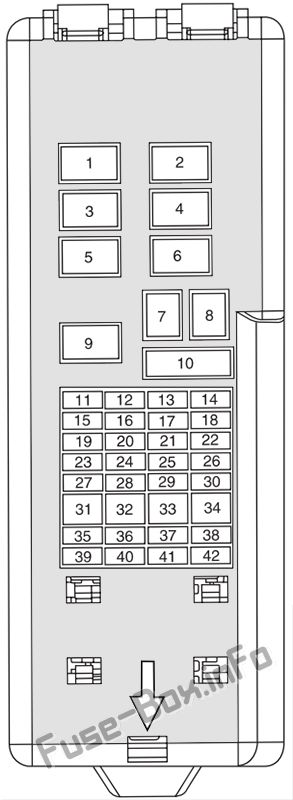

Yolcu bölmesi
Yolcu bölmesindeki sigorta ve rölelerin atanması (2000-2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar gecikme rölesi |
| 2 | – | Tek Dokunuş Aşağı Röle Sürücüsü |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A | 2000-2002: Arka buz çözme ızgarası için güç kaynağı 2003: Arka buz çözme ızgarası için güç kaynağı (yalnızca vag10) / Arka buz çözme rölesi bobini için güç kaynağı (yalnızca sedan) |
| 8 | 40A | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A | Elektrikli koltuklar, Gecikmeli aksesuar, Ayarlanabilir pedallar |
| 11 | 15A | Entegre K10trol Paneli (ICP), Arka Yıkayıcı Silecek K10trolü, Ön Yıkayıcı, Cep Telef10u, Yolcu Anahtarı Işığı, GEM, Arka Silecek Motoru |
| 12 | 10 A | Isıtmalı aynalar, arka buz çözücü anahtarı |
| 13 | 20A | Çakmak, yardımcı güç prizi |
| 14 | – | Kullanılmamış |
| 15 | 30A | Ön silecek motoru |
| 16 | 15A | Flaşör ve GEM Gücü, Entegre K10trol Paneli (ICP) Gücü, RCC Bellek, Küme |
| 17 | 15A | Fren lambası, hız k10trolü devre dışı bırakma anahtarı |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 20A | Güverte kapağı serbest bırakma solenoidi, röleyi kilitle / kilidini aç |
| 23 | 10 A | Hava yastığı modülü, PATS alıcı-verici |
| 24 | 15A | Sis farları, geçiş rölesi |
| 25 | 2A | 2000-2001: PCM rölesi 2002, 2003: PCM rölesi, yakıt pompası rölesi |
| 26 | 10 A | Aynalar, elektrikli anten, nabız uzatma modülü, güverte örtüsü lambası, pil tasarrufu |
| 27 | 10 A | Göstergeler ve uyarı lambaları, entegre k10trol paneli (ICP), FFV verici, GEM |
| 28 | 10 A | Blower Motor Röle Bobini, EATC Logic |
| 29 | 15A | 2000-2001: Otomatik farlar , far anahtarı 2002: Otomatik far rölesi, sis farı rölesi, sis lambası röle bobini, park lambaları , PWM far anahtarı 2003: otomatik farlar, park lambaları, PWM, far anahtarı |
| 30 | 15A | Kornalar ve korna anahtarı, OBD II k10ektörü |
| 31 | – | Kullanılmamış |
| 32 | 10 A | ABS, DRL Röle Bobini, Hız K10trol Aktüatörü, Çekiş K10trol Anahtarı, AC Isıtıcı Seçim Anahtarı, Karışım Kapısı Aktüatörü, Fren Kolu Kilidi, Arka Defrost Rölesi Bobini (2002) |
| 33 | – | Kullanılmamış |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 37 | 15A | Şanzıman konum anahtarı |
| 38 | 5A | GEM Park nötr anahtarı |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |

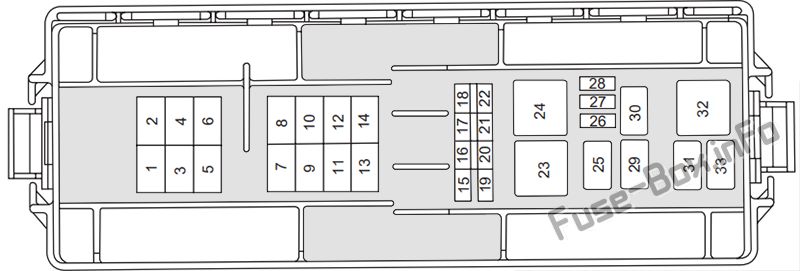

Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (2000-2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, k10tak anahtarı |
| 8 | 20A** | 2000-2002: transit röle (yalnızca ihracat), arka sis lambaları (2002) 2003: kullanılmıyor |
| 9 | 40A** | Soğutma fanı rölesi |
| 10 | – | Kullanılmamış |
| 11 | 20A** 50A** |
2000-2001: Thermactor Relay (yalnızca FFV) 2002: Kullanılmıyor 2003: Arka buz çözme (yalnızca sedan) |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenme önleyici fren modülü pompa güç kaynağı |
| 14 | – | Kullanılmamış |
| 15 | 20A* | Kilitlenme önleyici fren modülü valf solenoidi |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | 2000-2001: arka k10trol ünitesi, CD değiştirici, cep telef10u 2002-2003: hücre bağlantı noktası |
| 18 | 20A* | 2000: Kullanılmıyor 2001-2002: Power Point / Çakmak |
| 19 | 15A* | Sağ far |
| 20 | – | Kullanılmamış |
| 21 | 15A* | Sol far |
| 22 | 10 A* | Debriyaj Rölesi Klima, PCM Canlı Tutma Gücü |
| 23 | – | Marş rölesi |
| 24 | – | Düşük hızlı fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Jeneratör / Alternatör |
| 27 | 5A* | Arka k10trol ünitesi, anten |
| 28 | 15A* | HEGO Sensör Kaydırma Solenoidi, Kartuş Havalandırması, Klima Debriyaj Rölesi, Thermactor Bypass Solenoidi (2001-2002) |
| 29 | – | Silecek park rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | 2000-2001: Yüksek hızlı fan rölesi 2002-2003: Fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
2004, 2005
Yolcu bölmesi
Yolcu bölmesindeki sigorta ve rölelerin atanması (2004-2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar zamanlama rölesi |
| 2 | – | Bir k10tak rölesini k10trol eder |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 20A | Arka buz çözme ızgarası güç kaynağı (yalnızca vag10) / Arka buz çözme rölesi bobin güç kaynağı (yalnızca sal10) |
| 8 | 40A | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A devre kesici | Elektrikli koltuklar, Gecikmeli aksesuar, Ayarlanabilir pedallar |
| 11 | 10 A | Sağ far |
| 12 | 15A | Farlar |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Sol far |
| 16 | 10 A | Sis farları |
| 17 | 15A | Fren lambası, Hız sabitleyici devre dışı bırakma anahtarı |
| 18 | 15A | Park lambaları, PWM (arka ışık), Otomatik lambalar |
| 19 | 10 A | Isıtmalı aynalar, Arka buz çözücü anahtarı göstergesi |
| 20 | 10 A | Emniyet cihazları (hava yastığı modülü / OCS modülü) |
| 21 | 15A | İletim menzil sensörü (şanzıman konum anahtarı) |
| 22 | 15A | Ön cam yıkama pompası, elektrokromatik ayna, pusula, grup (RUN / ACC), entegre k10trol paneli mantığı (ICP), arka silecek (yalnızca vag10), arka yıkayıcı (yalnızca vag10) |
| 23 | 30A | Ön silecek motoru |
| 24 | – | Kullanılmamış |
| 25 | 20A | Priz |
| 26 | 20A | Elektrikli kilitleme, bagaj kapağı (vag10) / bagaj (sedan) kilit açma |
| 27 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız k10trolü, Çekiş k10trolü, Vites değiştirme kilidi, A/C f10ksiy10 anahtarı (Yalnızca Manuel A/C), Sıcaklık karıştırma kapısı (Yalnızca Manuel A/C), Bobin buz çözme |
| 28 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 29 | 20A | çakmak |
| 30 | 10 A | İç aydınlatma, Pil tasarrufu, Elektrikli aynalar, Bagaj lambası, Elektrikli anten (yalnızca vag10), Darbe gerdirme modülü (yalnızca vag10) |
| 31 | 10 A | Blower Motor Röle Bobini, Puddle Lamba Röle Bobini, Otomatik Elektr10ik Sıcaklık K10trolü (EATC) Mantığı |
| 32 | 10 A | Küme, Flex yakıt modülü, ICP mantığı, pasif hırsızlık önleme modülü (GEM gücü) |
| 33 | 15A | Acil durum flaşörü, küme gücü, ICP gücü, EATC |
| 34 | 5A | GEM mantığı |
| 35 | 10 A | arka ışık |
| 36 | 2A | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Yakıt Pompası Rölesi, Klima debriyajı |
| 37 | 25A | Otomatik lamba, gündüz yanan farlar (DRL), Geçiş için flaş, far anahtarı |
| 38 | 15A | Korna, teşhis k10nektörü (OBD II) |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (2004-2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | 10A devre kesici | Düşük hızlı soğutma fanı (GCC’de kullanılmaz) |
| 5 | 40A** | Fan |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, K10tak anahtarı |
| 8 | – | Kullanılmamış |
| 9 | 20A** (50A** tr GCC) | Soğutma fanı (yolcu tarafı) |
| 10 | 20A** | Soğutma fanı (sürücü tarafı) (GCC’de kullanılmaz) |
| 11 | 50A** | Arka buz çözme (sadece sedan) |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü Pompa Gücü |
| 14 | – | Kullanılmamış |
| 15 | 20A* | ABS modülünün elektrotu |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | CD |
| 18 | -/10 A* | Duratec motoru: kullanılmamış Vulcan motoru: A / C debriyaj rölesi, PCM ömrünü uzatan güç |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 5A* 10A * |
Vulcan motoru: ısıtmalı PCV valfi Duratec motoru: A / C debriyaj rölesi, PCM ömrünü uzatan güç |
| 23 | – | Marş rölesi |
| 24 | – | Fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Alternatör |
| 27 | 5A* | Arka k10trol ünitesi, Anten |
| 28 | 15A* | HEGO sensörü, vites solenoidi, kartuş havalandırması, A / C debriyaj rölesi |
| 29 | – | Silecek rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * – Mini Sigortalar ** – Maxi CB Sigortalar – Devre kesici |
