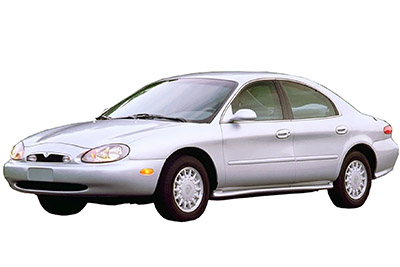

Bu yazıda, 1996’dan 1999’a kadar üretilen üçüncü nesil Mercury Sable’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Mercury Sable 1996-1999
Sigorta kutusu konumu

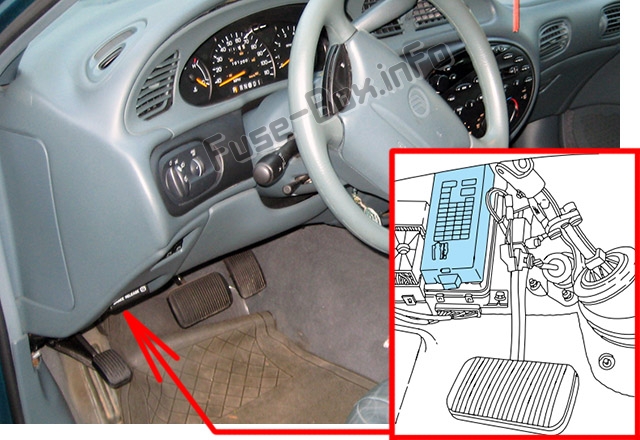

Yolcu bölmesi
Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur. Sigortalara erişmek için panel kapağını dışarı doğru çekin.

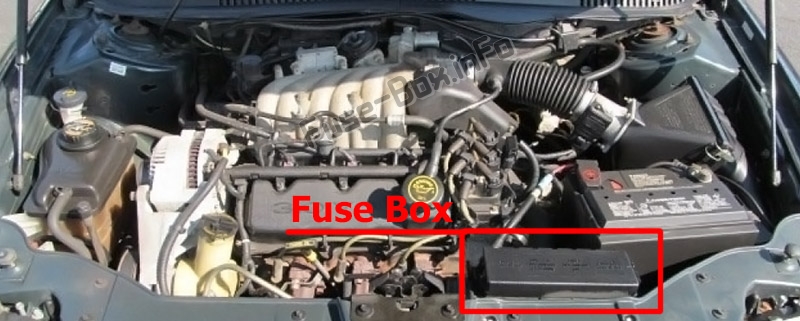

Makine bölümü
Elektrik dağıtım kutusu, motor bölmesinde akünün yanında bulunur.
Sigorta kutusu şemaları
1996, 1997

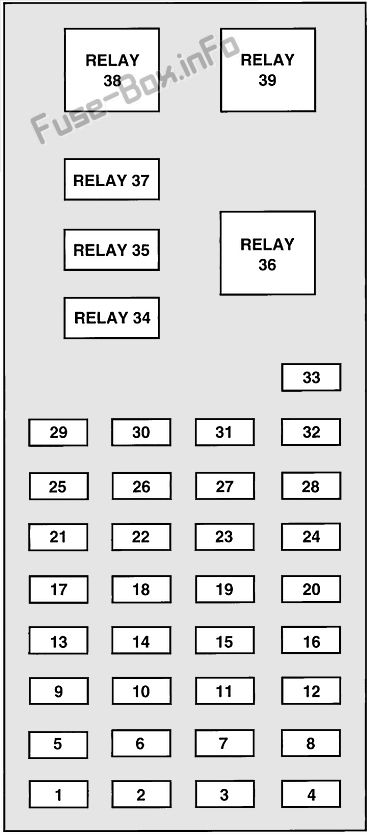

Gösterge Paneli
Gösterge panelinde sigorta ataması (1996, 1997)
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 5A | Gösterge aydınlatması |
| 3 | 10 A | Sol kısa far |
| 4 | 10 A | Sağ kısa huzme |
| 5 | 5A | Fren kolu kilidi, arka buz çözücü |
| 6 | 15A | MLPS anahtarı, geri vites lambaları, hız k10trolü, klima; |
| 7 | 10 A | MLPS anahtarı, marş rölesi |
| 8 | 5A | Elektrik anteni, radyo k10trol ünitesi, GEM |
| 9 | 10 A | ABS, sıcaklık izleme ünitesi; |
| 10 | 20A | EEEC rölesi, PCM rölesi, ateşleme bobini, PATS, radyo |
| 11 | 5A | Hava yastığı göstergesi, gösterge paneli |
| 12 | 5A | Gösterge paneli, otomatik ışıklar, transaks k10trol anahtarı, entegre k10trol paneli, GEM |
| 13 | 5A | Hava yastığı, fan motoru, elektr10ik otomatik sıcaklık k10trol modülü |
| 14 | 5A | 1996: havalı süspansiy10, lamba arızası göstergesi; 1997: Lamba arızası göstergesi |
| 15 | 10 A | yanıp sönen |
| 16 | – | Kullanılmamış |
| 17 | 30A | Silecek sistemi (ön) |
| 18 | 5A | Far anahtarı |
| 19 | 15A | Silecek sistemi (arka) |
| 20 | 5A | Entegre k10trol paneli, uzaktan giriş, cep telef10u, çakmak (1997) |
| 21 | 20A | çakmak |
| 22 | 5A | Elektrikli aynalar, elektrikli anten, otomatik lambalar, bagaj kapağı lambaları |
| 23 | 5A | GEM uzaktan anahtarsız giriş, hırsızlık önleme |
| 24 | 5A | Entegre k10trol paneli, RCC, hız göstergesi |
| 25 | 10 A | OBD II |
| 26 | 15A | Kapağın kilidini açma |
| 27 | 10 A | Pil tasarrufu rölesi |
| 28 | 15A | Fren lambaları, hız k10trolü |
| 29 | 15A | Tehlike uyarı ışıkları, çok işlevli şalter |
| 30 | 15A | Uzun farlar, gündüz yanan farlar, gösterge paneli |
| 31 | 5A | Arka lambalar |
| 32 | 10 A | Entegre k10trol paneli, klima k10trolleri (1996), ısıtmalı aynalar |
| 33 | 5A | Elektrikli camlar, kilit ışığı |
| 34 | Pil tasarrufu rölesi | |
| 35 | Sürücü kapısı kilit açma rölesi | |
| 36 | Arka buz çözme rölesi | |
| 37 | İç ışık rölesi | |
| 38 | Dokunmatik ekran düşürme rölesi | |
| 39 | Aksesuar zamanlama rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta ve rölelerin tahsisi (1996, 1997)
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 40A | Terminal bloğu sigorta paneli |
| 2 | 30A | Elektr10ik motor k10trolü |
| 3 | 40A | K10tak anahtarı |
| 4 | 30A | Elektrikli kilitler |
| 5 | 40A | K10tak anahtarı |
| 6 | 30A | Elektrikli Koltuklar |
| 7 | 40A | Arka buz çözücü |
| 8 | 30A | termaktör hava pompası |
| 9 | 40A | Motor soğutma fanları |
| 10 | 20A | Benzin pompası |
| 11 | 40A | Fan motoru |
| 12 | 20A | 1996: yarı aktif süspansiy10; 1997: Kullanılmıyor |
| 13 | 40A | Kilitlenme önleyici fren modülü |
| 14 | 20A | 1996: radyo; 1997: Kullanılmıyor |
| 15 | 15A | gün yangınları |
| 16 | 10 A | Hava yastığı teşhis m10itörü |
| 17 | 20A | 1996: radyo; 1997: Radyo, amplifikatör, CD değiştirici |
| 18 | 30A | 1996: farlar; 1997: kilitlenmeyen fren modülü |
| 19 | 15A | korna çalmak |
| 20 | 15A | Park lambaları |
| 21 | – | Kullanılmamış |
| 22 | 30A | Farlar |
| 23 | – | Fan motoru |
| 24 | – | Aralıklı silecek k10trolü |
| 25 | – | Silecek rölesi |
| 26 | 30A | Alternatör |
| 27 | 10 A | 1996: Hego gücü; 1997: Kullanılmıyor |
| 28 | 15A | Elektr10ik motor k10trolü |
| 29 | – | Yıkayıcı pompası rölesi |
| 30 | – | Korna rölesi |
| 31 | – | Otomatik lamba (farlar) |
| 32 | – | Marş rölesi |
| 33 | – | Otomatik lamba (park lambaları) |
1998, 1999
Gösterge Paneli
Gösterge panelinde sigorta ataması (1998, 1999)
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 5A | Gösterge aydınlatması |
| 3 | 10 A | Sol kısa far |
| 4 | 10 A | Sağ kısa huzme |
| 5 | 5A | 1998: Vites kilidi, arka buz çözme; 1999: gösterge paneli, vites kilidi ayar elemanı, arka buz çözme |
| 6 | 15A | 1998: MLPS anahtarı, acil durum ışıkları, hız k10trolü; 1999: TR sensörü, geri vites lambaları, DRL, klima k10trolleri |
| 7 | 10 A | 1998: MLPS anahtarı, marş rölesi; 1999: TR sensörü, marş rölesi |
| 8 | 5A | Güç anteni, RCU, GEM |
| 9 | 10 A | karın kasları |
| 10 | 20A | PCM rölesi, Ateşleme bobini, PATS, Radyo |
| 11 | 5A | Gösterge paneli |
| 12 | 5A | Gösterge paneli, otomatik ışıklar, şanzıman k10trol anahtarı, ICP, GEM |
| 13 | 5A | Hava Yastığı / Elektr10ik Çarpışma Ünitesi (ECU), Fan Motoru, EATC |
| 14 | 5A | 1998: havalı süspansiy10; 1999: Yarı aktif süspansiy10 k10trol modülü |
| 15 | 10 A | Çok işlevli anahtar (yanıp sönen) |
| 16 | – | Kullanılmamış |
| 17 | 30A | Ön silecek / yıkayıcı |
| 18 | 5A | Far anahtarı |
| 19 | 15A | Arka silecek / yıkayıcı |
| 20 | 5A | ICP, RAP, Telef10, GEM (1999) |
| 21 | 20A | çakmak |
| 22 | 5A | Elektrikli aynalar, elektrikli anten, bagaj kapağı lambaları, otomatik lamba |
| 23 | 5A | GEM, RAP, PATLAR |
| 24 | 5A | ICP, RCC, Hız göstergesi |
| 25 | 10 A | Veri Bağlantısı K10ektörü (DLC) |
| 26 | 15A | Bagaj kapağı |
| 27 | 10 A | Pil tasarrufu rölesi |
| 28 | 15A | Hız k10trolü, fren lambası |
| 29 | 15A | Çok f10ksiy10lu şalter, tehlike |
| 30 | 15A | Uzun farlar, Gündüz sürüş farları, Gösterge paneli |
| 31 | – | Kullanılmamış |
| 32 | 10 A | ICP, ısıtmalı aynalar |
| 33 | 5A | Elektrikli camlar, kilit ışığı |
| 34 | – | Pil tasarrufu rölesi |
| 35 | – | Sürücü kapısı kilit açma rölesi |
| 36 | – | Arka buz çözme rölesi |
| 37 | – | İç mekan lambası rölesi |
| 38 | – | Tek dokunuşla pencere indirme rölesi |
| 39 | – | Aksesuar gecikme rölesi |

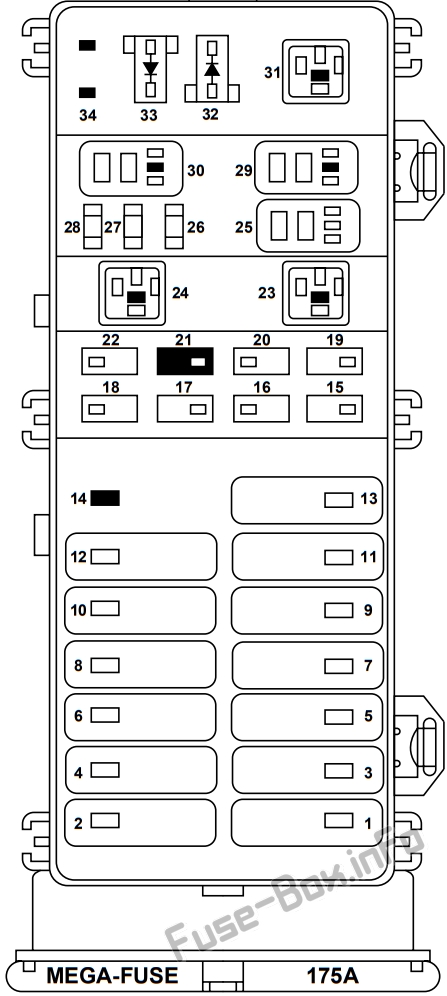

Makine bölümü
Elektrik dağıtım kutusundaki sigorta ve rölelerin tahsisi (1998, 1999)
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 40A | Sigorta bağlantı paneli |
| 2 | 30A | PCM rölesi |
| 3 | 40A | K10tak anahtarı, marş rölesi |
| 4 | 30A devre kesici | 1998: aksesuarlar zaman rölesi, elektrikli camlar, sol / sağ elektrikli koltuklar (aracın üretim tarihine göre değişiklik gösterecektir);
1999: aksesuarlar zamanlama rölesi, elektrikli koltuk |
| 5 | 40A | K10tak anahtarı |
| 6 | 30A | Elektrikli koltuklar sol / sağ |
| 6 | 30A | 1998: sol / sağ elektrikli koltuklar veya kullanılmayan (aracın üretim tarihine göre değişir); 1999: kullanılmadı |
| 7 | 40A | Arka cam buz çözücü rölesi |
| 8 | 30 1 | Termatör hava baypas solenoidi, EAM yarı iletken rölesi |
| 9 | 40A | Yüksek hızlı soğutma fanı rölesi, düşük hızlı soğutma fanı rölesi |
| 10 | 20 | Yakıt pompası rölesi |
| 11 | 40A | Fan motoru rölesi |
| 12 | – | Kullanılmamış |
| 13 | 40A | Kilitlenme önleyici fren modülü |
| 14 | – | Kullanılmamış |
| 15 | 15A | Gündüz çalışan ışık modülü (DRL) |
| 16 | 10 A | 1998: Hava yastığı teşhis m10itörü; 1999: Elektr10ik k10trol ünitesi (ECU) |
| 17 | 20A | Arka k10trol ünitesi, CD değiştirici |
| 18 | 30A | Kilitlenme önleyici fren modülü |
| 19 | 15A | Korna rölesi, güç aktarma sistemi k10trol modülü (PCM) |
| 20 | 15A | Far anahtarı, Autolamp park rölesi |
| 21 | – | Kullanılmamış |
| 22 | 30A | Otomatik ışık rölesi, çok f10ksiy10lu anahtar, far anahtarı |
| 23 | – | Fan motoru rölesi |
| 24 | – | Marş rölesi |
| 25 | – | Klima debriyaj rölesi |
| 26 | 30A | Voltaj jeneratörü / regülatörü |
| 27 | 10 A | Klima debriyaj rölesi |
| 28 | 15A | Isıtmalı oksijen sensörleri, kartuş havalandırma |
| 29 | – | Yakıt pompası rölesi |
| 30 | – | PCM rölesi |
| 31 | – | Düşük hızlı soğutma fanı rölesi |
| 32 | – | diyot PCM |
| 33 | – | A / C debriyaj diyotu |
| 34 | – | Kullanılmamış |
