Mercury Mystique 4 kapılı sedan 1995’ten 2000’e kadar üretildi. Burada
İçindekiler
Sigorta düzeni Mercury Mystique 1995-2000
Sigorta kutusu konumu
Gösterge Paneli

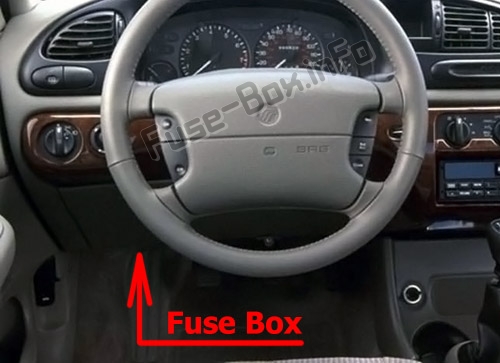

Sigorta kutusu, sürücü tarafında ön panelin altında bulunur.

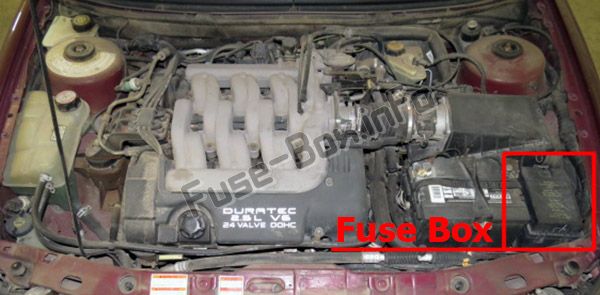

Makine bölümü
Sigorta kutusu şemaları

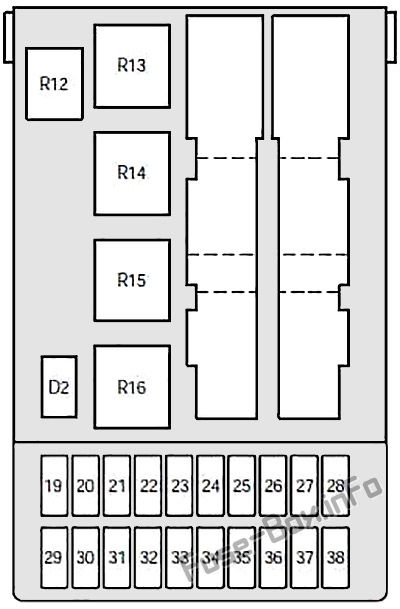

Yolcu bölmesi
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 19 | 1995-1997: Isıtmalı aynalar | 7.5 |
| 20 | Devre kesici: Silecek motorları | 10 |
| 21 | Elektrikli camlar | 40 |
| 22 | 1995-1999 : modül ABS | 7.5 |
| 23 | Acil durum ışıkları | 15 |
| 24 | Fren lambaları | 15 |
| 25 | Kapı kilitleri | 20 |
| 26 | Ana ışık | 7.5 |
| 27 | çakmak | 15 |
| 28 | Elektrikli Koltuklar | 30 |
| 29 | Arka cam buz çözme | 30 |
| 30 | Motor yönetim sistemi | 7.5 |
| 31 | Gösterge paneli aydınlatması | 7.5 |
| 32 | Radyo | 7.5 |
| 33 | Park lambaları – sürücü tarafı | 7.5 |
| 34 | İç aydınlatma / elektrikli ayna ayarı | 7.5 |
| 35 | Park lambaları – yolcu tarafı | 7.5 |
| 36 | 1995-1998: hava yastığı | 10 |
| 37 | Isıtıcı fan motoru | 30 |
| 38 | Kullanılmamış | – |
| R12 | İç aydınlatma | |
| R13 | Arka cam buz çözme | |
| R14 | Isıtıcı fan motoru | |
| R15 | Silecek motoru | |
| R16 | Ateşleme | |
| D2 | Ters voltaj koruması |

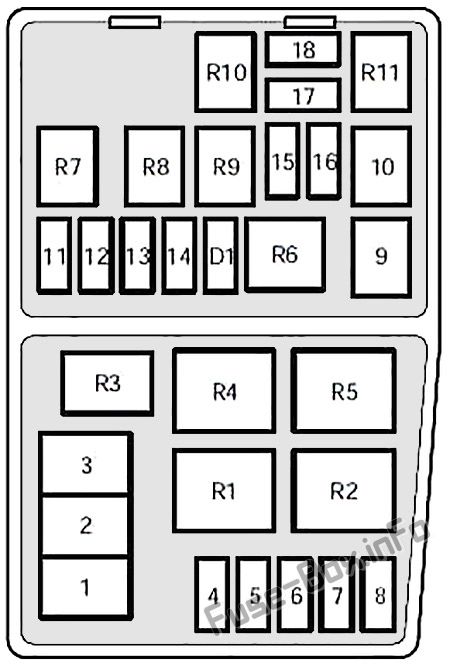

Motor bölmesi, 1995-1998
Motor bölmesindeki sigortaların ve rölelerin tahsisi (1995-1998)
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 1 | Aracın elektrik sistemine ana güç kaynağı | 80 |
| 2 | Motor soğutma fanı | 60 |
| 3 | ABS fren sistemi, ısıtıcı fan (’98) | 60 |
| 4 | Ateşleme, Gündüz sürüş farları | 20 |
| 5 | Sis lambası | 15 |
| 6 | Kullanılmamış | – |
| 7 | ABS sistemi | 20/30 |
| 8 | 1995-1997: Hava pompası | 30 |
| 9 | Elektr10ik Motor K10trolü (EEC) | 20 |
| 10 | K10tak anahtarı | 20 |
| 11 | CEE ateşleme modülü (bellek) | 3 |
| 12 | Uyarı kornası ve uyarı ışığı | 15 |
| 13 | HEGO sensörü | 15/20 |
| 14 | Elektrikle çalışan yakıt pompası | 15 |
| 15 | Kısa huzmeli farlar – (yolcu tarafı) | 10 |
| 16 | Kısa far – (sürücü tarafı) | 10 |
| 17 | Uzun farlar – (yolcu tarafı) | 10 |
| 18 | Uzun far – (sürücü tarafı) | 10 |
| R1 | Bütün gün ışıklar | |
| R2 | Radyatör fan rölesi (yüksek hız) | |
| R3 | Klima | |
| R4 | Klima debriyaj rölesi | |
| R5 | Radyatör fan rölesi (düşük hız) | |
| R6 | marş solenoidi | |
| R7 | korna çalmak | |
| R8 | Benzin pompası | |
| R9 | Farlar | |
| R10 | Kırmızı ışıklar | |
| R11 | Modül PCM | |
| D1 | Ters voltaj koruması |

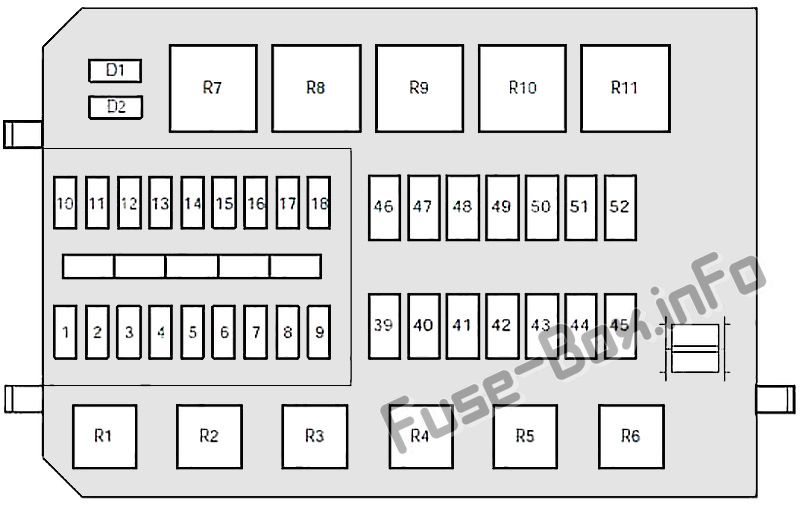

Motor bölmesi, 1999-2000
Motor bölmesindeki sigorta ve rölelerin atanması (1999-2000)
| Olumsuzluk. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 1 | Kullanılmamış | – |
| 2 | Alternatör | 7.5 |
| 3 | Sis farları | 20 |
| 4 | Kullanılmamış | – |
| 5 | Kullanılmamış | – |
| 6 | CEE ateşleme modülü (bellek) | 3 |
| 7 | Uyarı kornası ve uyarı ışığı | 20 |
| 8 | Kullanılmamış | – |
| 9 | Benzin pompası | 15 |
| 10 | Kullanılmamış | – |
| 11 | Ateşleme, elektr10ik motor k10trolü | 20 |
| 12 | Kullanılmamış | – |
| 13 | HEGO sensörü | 20 |
| 14 | modül ABS | 7.5 |
| 15 | Kısa far (yolcu tarafı) | 7.5 |
| 16 | Kısa far (sürücü tarafı) | 7.5 |
| 17 | Uzun far (yolcu tarafı) | 7.5 |
| 18 | Uzun far (sürücü tarafı) | 7.5 |
| 39 | Kullanılmamış | – |
| 40 | K10tak, ışık anahtarı, merkezi bağlantı kutusu | 20 |
| 41 | CEE rölesi | 20 |
| 42 | Merkezi bağlantı kutusu (fan rölesinde sigorta 37) | 40 |
| 43 | Kullanılmamış | – |
| 44 | Kullanılmamış | – |
| 45 | Ateşleme | 60 |
| 46 | Kullanılmamış | – |
| 47 | Kullanılmamış | – |
| 48 | Kullanılmamış | – |
| 49 | Motor soğutma | 60 |
| 50 | Kullanılmamış | – |
| 51 | karın kasları | 60 |
| 52 | Merkezi bağlantı kutusu (merkezi zamanlayıcı modülü, arka cam buz çözme rölesi, 24, 25, 27, 28, 34 sigortaları) | 60 |
| R1 | Benzin pompası | |
| R2 | modül CEE | |
| R3 | Klima | |
| R4 | Farlar | |
| R5 | Kırmızı ışıklar | |
| R6 | korna çalmak | |
| R7 | marş solenoidi | |
| R8 | Motor soğutma fanı (yüksek hız) | |
| R9 | Motor soğutma fanı | |
| R10 | Kullanılmamış | |
| R11 | Bütün gün ışıklar | |
| D1 | Ters voltaj koruması | |
| D2 | Kullanılmamış |
Yardımcı röleler (sigorta kutuları dışında (1999-2000)
| Numara. | Röle | Alan |
|---|---|---|
| R18 | “Tek dokunuş” anahtarı (sürücü camı) | sürücü kapısı |
| R22 | Sis farları | Gösterge panelindeki tel kalkan |
| R23 | yanıp sönen | Direksiy10 kol10u |
| R24 | Panik alarmı – sürücü tarafı | Kapı kilidi modülü tutucusu |
| R25 | Panik alarmı – sağ taraf | Kapı kilidi modülü tutucusu |
| R32 | Hego ısıtma k10trolü (’00) | PCM modülünün yanında |
