Mercury Mountaineer (2002-2005) Sigorta Kutusu Şeması

Bu yazıda 2002’den 2005’e kadar üretilen ikinci nesil Mercury Mountaineer’ı ele alıyoruz. Burada Mercury Mountaineer 2002, 2003, 2004 ve 2005’in sigorta kutusunun şemalarını bulacaksınız, içindeki sigorta panellerinin yeri hakkında bilgi edinin. arabayı ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler

2002-2005 Mercury Dağcı Sigorta Düzenlemesi
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması (2002)
Sigorta kutusunun şeması (2003-2005)

İçerik gizle

1 2002-2005 Mercury Dağcı Sigorta Düzenlemesi

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.2.1 Üst taraf

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması (2002)

1.5 Sigorta kutusunun şeması (2003-2005)

2002-2005 Mercury Dağcı Sigorta Düzenlemesi

Mercury Mountaineer’ın çakmak sigortaları (elektrik prizi) ön panel sigorta kutusundaki 24 numaralı sigortadır (çakmak) ve motor bölmesindeki 7 numaralı sigorta (Güç Noktası # 2), n ° 9 (Güç Noktası n ° 1) Sigorta kutusu.

İç sigorta kutusu

Sigorta kutusu konumu

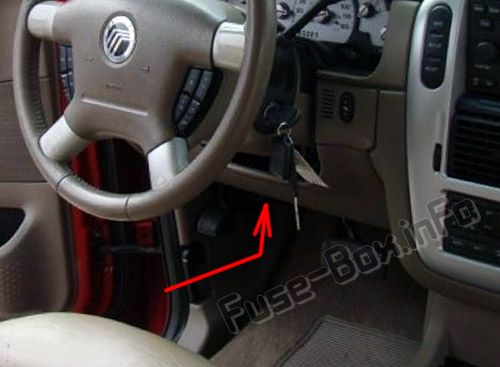

Sigorta kutusu, sürücü tarafında ön panelin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Mercury Mountaineer (2002-2005)

Sigorta kutusunun şeması

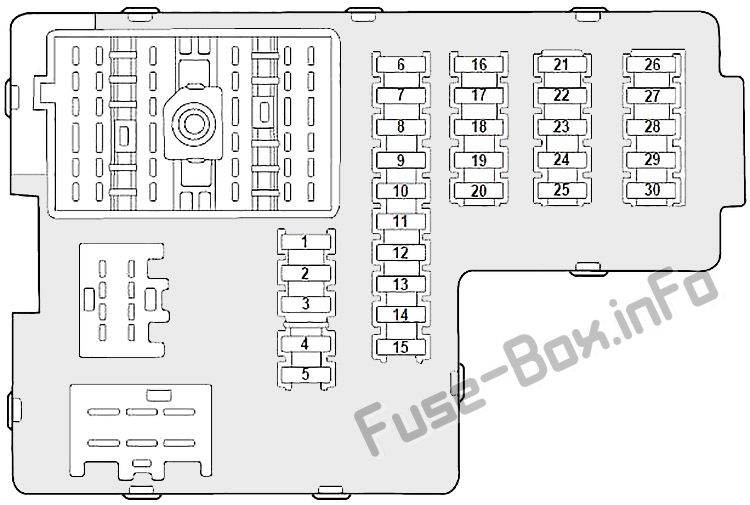

İç sigorta kutusu şeması: Mercury Mountaineer (2002, 2003, 2004, 2005)

Yolcu bölmesindeki sigortaların atanması

Numara.	amplifikatör	Tanım
1	30A	2002: Radio Sense, 4×4, ABS k10trol modülü 2003-2005: hafızalı koltuk modülü, elektrikli sürücü koltuğu, sürücü elektrikli bel desteği
2	20A	2002: Katlanır ayna, Sunroof, Isıtmalı koltuklar, Sunroof 2003-2005: Isıtmalı koltuklar (2003), Sunroof
3	20A	Radyo, amplifikatör, DVT, elektrik anteni (2002)
4	5A	2002: Dijital iletim mesafe sensörü 2003-2005: Ön silecek modülü
5	15A	Yanıp sönen röleler (dirsekler, tehlikeler)
6	10 A	2002-2003 : Kord10 2004-2005 : Tuş sesi
7	15A	Isınmış aynalar
8	5A	2002: Yıkayıcı pompası rölesi (ön ve arka), ön silecek k10trolü 2003-2005: Isıtmalı PCV (yalnızca 4.0L motor)
9	15A	2002: Arka silecek bobini ve anahtarı 2003-2005: Kullanılmıyor
10	10 A	2002-2003: Isıtmalı Arka Işık Röle Bobini, Isıtmalı Koltuk Modülü, A / C Debriyaj K10tağı, Temp Blend Aktüatörü (2002) 2004-2005: Isıtmalı arka ışık röle bobini, A / C debriyaj k10tağı
11	20A	2002-2003: Kullanılmıyor (yedek) 2004-2005: Isıtmalı koltuklar
12	5A	2002: sis farı anahtarı, 4×4 modülü 2003: 2004-2005 4×4 modülü : kullanılmıyor
13	5A	2002: Overdrive iptal anahtarı, GEM Start, Flex Fuel Sender 2003-2005: Overdrive iptal anahtarı
14	5A	MAKARNA
15	5A	2002: 4 x 4, Hafızalı Koltuk Devre Dışı 2003-2005: Arka silecek modülü, Küme, TPMS (2003)
16	5A	2002: Elektrikli dikiz aynası, Güvenlik modülü (dönüş), Manuel klima 2003-2005: Elektrikli dikiz aynası, Manuel klima, TPMS
17	15A	Gecikmeli aksesuar röle bobini / Pil tasarrufu bobini ve k10tağı / Okuma ve torpido gözü ışıkları
18	10 A	2002-2003: Sol korna 2004-2005: Esnek yakıt pompası
19	10 A	2002: Kullanılmıyor 2003-2005: Kısıtlama K10trol Modülü (RCM)
20	5A	2002: Bellek modülü, GEM modülü 2003: Sürücü koltuğu anahtarı, Hafıza anahtarı, Sürücü koltuğu modülü, BSM, Solar şarj sensörü 2004-2005: Hafızalı sürücü koltuğu anahtarı, Sürücü koltuğu modülü, Gövde güvenlik modülü (BSM), LED PATS
21	5A	Gösterge paneli, Pusula, Yanıp sönen bobin
22	10 A	2002: kullanılmıyor 2003-2005: ABS, IVD k10trolörü
23	15A	2002: Fren pedalı konum anahtarı 2003: Fren pedalı konum anahtarı, Sürücü fren rölesi uygulandı, Yedek hız sabitleyici devre dışı bırakma anahtarı 2004-2005: Kullanılmıyor
24	15A	Çakmak, OBD II
25	5A	Yardımcı Klima Sıcaklık Modu Aktüatörü, Çekici Akü Şarj Rölesi Bobini, TPMS (2004-2005)
26	7.5A	Geri park yardımı, Fren kolu kilidi, Yaklaşma lambası röle bobini (2003) IVD anahtarı
27	7.5A	2002: elektr10ik pusula aynası, güvenlik modülü, dijital şanzıman menzil sensörü – geri vites lambaları 2003-2005: otomatik kararan ayna, dijital şanzıman menzil sensörü, geri vites lambaları
28	5A	2002: Hava yastığı teşhisi 2003-2005: Radyo (Başlat) / DVD (Başlat)
29	5A/10A	2002: 4 x 4, sinyal GEM Modülü, ABS K10trol modülü, açılır tavan 2003-2005: dijital iletim mesafe sensörü, 28 numaralı sigorta için PWR güç kaynağı (güç kaynağı başlatma)
30	5A	Gündüz sürüş farları (DRL), DEATC klima k10trolörü, manuel klima, manuel klima sıcaklık karıştırma aktüatörü

Üst taraf

Bu röleler, yolcu bölmesi sigorta panelinin arkasında bulunur.
Rölelere erişmek için yolcu bölmesi sigorta panelini çıkarmalısınız.

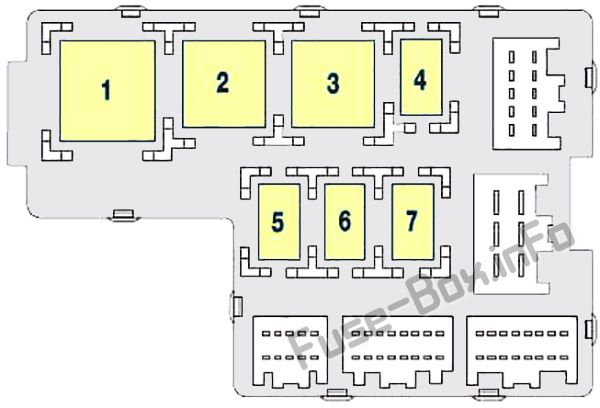

Yolcu bölmesi sigorta paneli (üst taraf): Mercury Mountaineer (2002, 2003, 2004, 2005)

Numara.	Röle
1	Dönüş sinyali
2	Arka buz çözme
3	Gecikmeli aksesuar
4	Ön cam yıkama pompası (2002)
5	Batarya koruyucu
6	Arka yıkama pompası (2002)
7	İç mekan lambaları (2002)

Motor bölmesi sigorta kutusu

Sigorta kutusu konumu

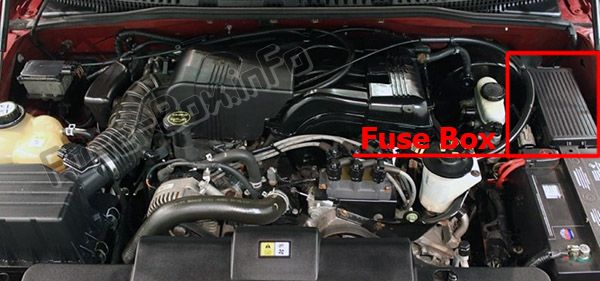

Güç dağıtım kutusu, motor bölmesinde (sürücü tarafı), kaputun altında bulunur. Sigortaların motor bölmesindeki yeri: Mercury Mountaineer (2002-2005)

Sigorta kutusunun şeması (2002)

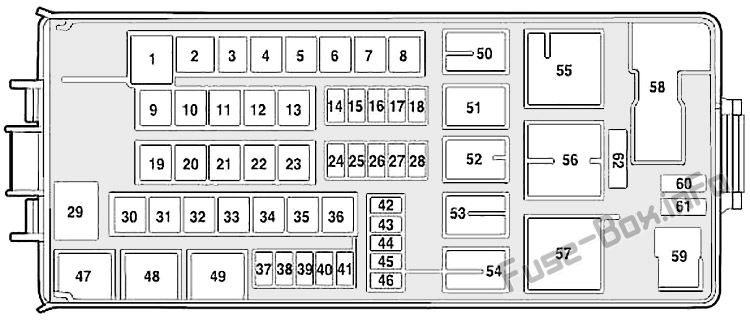

Kaput altı sigorta kutusunun şeması: Mercury Mountaineer (2002)

Motor bölmesindeki sigortaların ve rölelerin tahsisi (2002)

Numara.	amper	Tanım
1	60A**	PJB
2	20A**	Kapı kilitleri
3	20A**	GCC İtici Fan (yalnızca dışa aktarma)
4	30A**	Isıtmalı arka ışık
5	40A**	karın kasları
6	60A**	Şalter
7	20A**	Güç Noktası #2
8	–	Kullanılmamış
9	20A**	Güç Noktası #1
10	20A**	Modül ABS
11	40A**	PTEC
12	50A**	Ateşleme rölesi
13	30A**	çekme aküsü
14	10 A*	Sis farları
15	5A*	Hafıza
16	15A*	Far anahtarı
17	20A*	4×4 (v-batt 2)
18	20A*	4×4 (v-batt 1)
19	20A**	Uzun huzme rölesi
20	30A**	Elektrikli fren
21		Kullanılmamış
22	20A**	Otomatik kart; Farlar
23	30A**	K10tak anahtarı
24	10 A*	Arka sis farları
25	20A*	Güvenlik modülü (alarmlar)
26	15A*	Benzin pompası
27	20A*	Çekme lambaları
28	10 A*	Gündüz sürüş farları (DRL)
29	60A**	PJB
30	–	Kullanılmamış
31		Kullanılmamış
32		Kullanılmamış
33	30A**	Yardımcı fan motoru
34	30A**	Elektrikli Koltuklar
35	–	Kullanılmamış
36	40A**	Fan motoru
37	15A*	Debriyaj Klima
38	15A*	Fiş üzerinde bobin
39	15A*	Kırmızı ışıklar
40	15A*	PTEC gücü
41	15A*	HEGO, UMV, CMS, PTEC
42	10 A*	Sağ kısa huzme
43	10 A*	Sol kısa far
44	10 A*	Uzun huzme rölesi
45	7.5A*	Sağ uzun farlar (yalnızca ihracat)
46	15A*	enjektörler
47	–	Gündüz çalışan ışık rölesi, GCC itme fanı (ihracat)
48	–	Yakıt pompası rölesi
49	–	Uzun huzme rölesi
50	–	Sis farı rölesi
51	–	Otomatik lamba rölesi
52	–	Klima debriyaj rölesi
53	–	Park lambası rölesi (ihracat)
54	–	Silecek jantı / Park rölesi
55	–	Fan motoru rölesi
56	–	Marş rölesi
57	–	PTEC rölesi
58	–	Ateşleme rölesi
59	–	Silecek yüksek / düşük röle
60	–	diyot PCM
61	–	A / C debriyaj diyotu
67	30A devre kesici	Gecikmeli aksesuar
		* Mini Sigortalar ** Maxi Kartuş Sigortalar

Sigorta kutusunun şeması (2003-2005)

Kaputun altındaki sigorta kutusunun şeması: Mercury Mountaineer (2003, 2004, 2005)

Motor bölmesindeki sigorta ve rölelerin tahsisi (2003, 2004, 2005)

Numara.	amplifikatör	Tanım
1	60A**	PJB # 1
2	30A**	BSM
3	–	Kullanılmamış
4	30A**	Arka buz çözme
5	40A**	Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası
6	60A**	Gecikmeli aksesuar, Elektrikli camlar, Ses
7	20A**	Soket # 2
8	–	Kullanılmamış
9	20A**	Soket # 1
10	30A**	ABS modülü (valfler)
11	40A**	Güç Aktarma Organı K10trol Modülü (PCM)
12	50A**	Ateşleme rölesi, Marş rölesi
13	40A**	Çekme akü şarjı, Çekme göstergeleri
14	10 A*	2003-2004: Gündüz sürüş farları (DRL) (Kanada) 2005: Kullanılmıyor
15	15A*	Bellek (PCM / DEATC / Küme), İç aydınlatma ışıkları
16	15A*	Park lambaları, Autolamp park lambaları, Ön sis lambası röle bobini
17	20	2003: 4×4 (v-batt 2) 2004-2005: Kullanılmıyor
18	20A*	2004: 4×4 (v-batt 1) 2004-2005: İki hızlı 4×4 kavramalı PCM
19	20A**	Uzun huzme rölesi
20	30A**	Elektrikli römork fren modülü
21	30A**	Ön silecek motoru
22	20A**	Kısa huzme, Otomatik lamba
23	30A**	K10tak anahtarı, PCM diyot
24	–	Kullanılmamış
25	15A*	2003: Kullanılmıyor 2004-2005: Açma-kapama freni
26	20A*	Benzin pompası
27	20A*	Park lambaları, acil durum çekme
28	20A*	Korna rölesi
29	60A**	PJB # 2
30	20A**	Arka silecek motoru
31	–	Kullanılmamış
32	–	Kullanılmamış
33	30A**	Yardımcı fan motoru
34	30A**	Elektrikli ayarlanabilir yolcu koltuğu, Ayarlanabilir pedallar (hafızasız)
35	–	Kullanılmamış
36	40A**	Fan motoru
37	15A*	Klima debriyaj rölesi, Şanzıman
38	15A*	2003: Fişli bobin 2004-2005: HEGO, VMV, CMS, ESM, CVS
39	15A*	Yakıt Enjektörleri, Yakıt Pompası Röle Bobini
40	15A*	2003: PTEC gücü 2004-2005: PCM gücü
41	15A*	2003-2004 : HEGO, VMV, CMS, diyot PCM, ESM, CVS 2005: Fişli bobin (yalnızca 4.6L motor), Ateşleme bobini (yalnızca 4.0L motor)
42	10 A*	Sağ kısa huzme
43	10 A*	Sol kısa far
44	15A*	Ön sis farları
45	2A*	2003: Fren basınç anahtarı (ABS) 2004-2005: Fren basınç anahtarı (AdvanceTrac olmayan araçlar)
46	20A*	Kırmızı ışıklar
47	–	Korna rölesi
48	–	Yakıt pompası rölesi
49	–	Uzun huzme rölesi
50	–	Ön sis lambası rölesi
51	–	2003: DRL rölesi (Kanada) / AdvanceTrac rölesi (Amerika Birleşik Devletleri) 2004-2005: DRL rölesi (Kanada)
52	–	Klima debriyaj rölesi
53	–	Sağa dönüş rölesini çekin
54	–	Çekme sola dönüş rölesi
55	–	Fan motoru rölesi
56	–	Marş rölesi
57	–	2003: PTEC rölesi 2004-2005: PCM rölesi
58	–	Ateşleme rölesi
59	–	2003: Sürücü fren rölesi uygulandı (yalnızca AdvanceTrac ile d10atılmış araçlar) 2004-2005: Kullanılmıyor
60	–	diyot PCM
61	–	A / C debriyaj diyotu
62	30A devre kesici	Elektrikli cam devre kesici
		* Mini sigortalar ** Kartuş sigortalar

Arka röle kutusu

Röle kutusu, arka yolcu tarafı çeyrek trim panelinde bulunur.

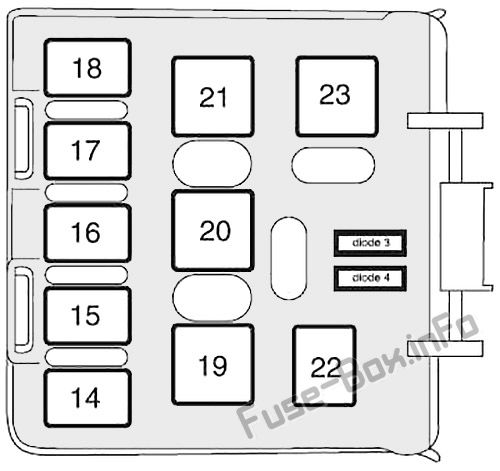

Arka Röle Kutusu: Mercury Dağcı (2002, 2003, 2004, 2005)

Arka röle kutusu

Röle konumu	Tanım
14	2002: Arka sis lambaları (ihracat) 2003-2005: Kullanılmıyor
15	Geri vites lambaları çekme
16	Kullanılmamış
17	2002-2003: Arka silecekler 2004-2005: Kullanılmıyor
18	2002: EAO çekme durağı 2003-2005: Kullanılmıyor
19	Park lambaları
20	Çekme aküsünün şarj edilmesi
21	Kullanılmamış
22	2002-2003: Yaklaşma ışıkları 2004-2005: Kullanılmıyor
23	Kullanılmamış
diyot 3	Kullanılmamış
diyot 4	Kullanılmamış
