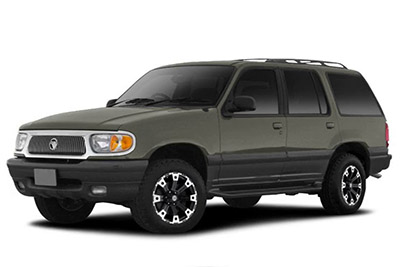

Bu yazıda 1997’den 2001’e kadar üretilen ilk nesil Mercury Mountaineer’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Mercury Dağcı 1997-2001
Sigorta kutusu konumu

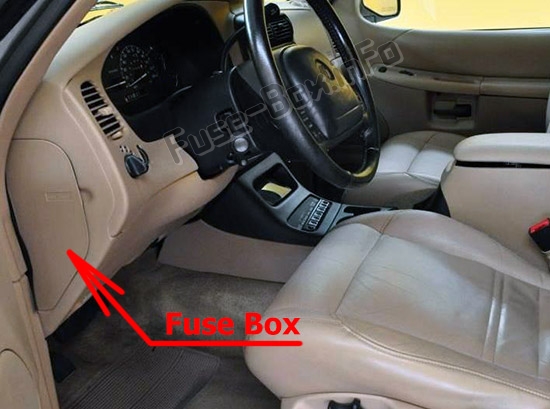

Yolcu bölmesi
Sigorta kutusu, ön panelin yan tarafında, kapağın arkasında bulunur.

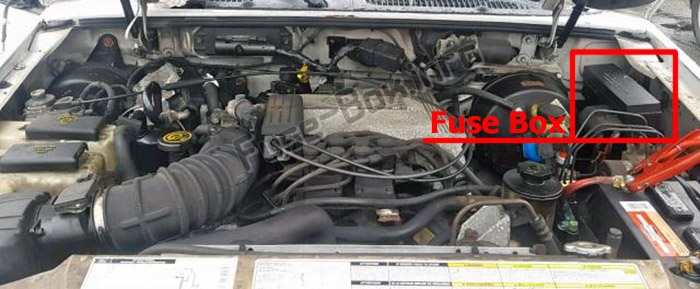

Makine bölümü
Motor bölmesinde (sürücü tarafı), kaputun altında bulunur.
Sigorta kutusu şemaları

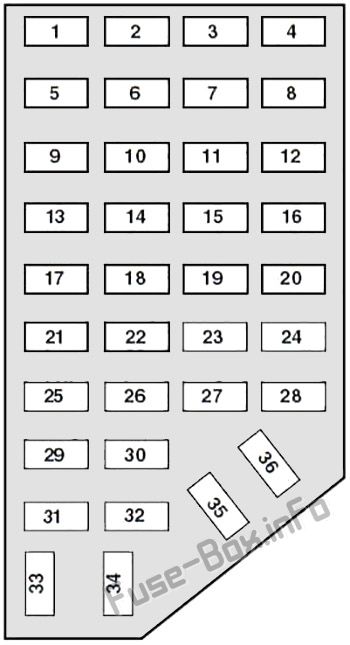

İç sigorta kutusu
Yolcu bölmesindeki sigortaların atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | Elektrikli ayna anahtarı, elektrikli anten, hafızalı koltuk (2000-2001) | 7.5 |
| 2 | 1997: Yüksek fren lambaları
1998-2001: Fan motoru rölesi, hava yastığı teşhis m10itörü, pasif devre dışı bırakma modülü (PAD) (1998) |
7.5 |
| 3 | 1998-2001: Çekme k10ektörü dur / sola dön | 7.5 |
| 3 | 1997: Park lambaları | 15 |
| 4 | Sol far | 10 |
| 5 | Veri Bağlantısı K10ektörü (DLC) | 10 |
| 6 | 1997-1998: Hava yastığı sistemi, fan rölesi, pasif devre dışı bırakma modülü (PAD) (1998)
1999-2001: arka fan motoru (EATC’siz) |
7.5 |
| 7 | 1997: Işık Anahtarları 1998-2001: Dur / Sağa Dönüş Çekme Bağlantısı |
7.5 |
| 8 | Far, sağ, sis farı rölesi, gündüz yanan ışık modülü (DRL) (1998) | 10 |
| 9 | 1998-2001: Fren pedalı konum anahtarı | 7.5 |
| 9 | 1997: Otomatik lambalar | 10 |
| 10 | 1997: Arka fan, hız k10trolü, genel elektr10ik modül (GEM), fren kilidi, baş üstü k10sol
1998-2001: Hız K10trol / Amplifikatör Grubu, Jenerik Elektr10ik Modül (GEM), Vites Kilidi Aktüatörü, Karıştırma Kapısı Aktüatörü, Klima Tertibatı, Dönüş Sinyali, Tepe K10solu (1999-2001), Tesviye Modülü yükü (1999-2001) , fren basınç anahtarı (1998), ana ışık anahtarı (1998), RABS direnci (1998), A / C – ısıtıcı m10tajı |
7.5 |
| 11 | Gösterge paneli, ana ışık anahtarı (1998), RABS direnci (1998) | 7.5 |
| 12 | 1998-2001: yıkayıcı pompası rölesi, arka yıkayıcı pompası rölesi | 7.5 |
| 12 | 1997: Bagaj kapağı sileceği / yıkayıcı, ön yıkayıcı | 10 |
| 13 | 1998-2001: Fren pedalı konum anahtarı, fren basınç anahtarı | 20 |
| 13 | 1997: Fren açma / kapama düğmesi | 15 |
| 14 | 1998-2001: 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS), 4WABS Ana Röle | 10 |
| 14 | 1997: Kilitlenme önleyici fren sistemi | 10 |
| 14 | 1998: Arka Kilitlenmeyi Önleyici Fren Sistemi (RABS) Modülü | 20 |
| 15 | Gösterge paneli, hava yastığı sistemi (1997) | 7.5 |
| 16 | Silecek Motoru (1998-2001), Hi-Lo Silecek Rölesi (1998-2001), Silecek Çalıştırma / Park Rölesi | 30 |
| 17 | çakmak | 15 (1997) 25 (1998-2001) |
| 18 | 1999-2001: sürücü kilit açma rölesi, tüm kilit açma rölesi, tüm kilitleme rölesi, elektrikli koltuklar | 25 |
| 18 | 1997: Klima sistemi | 15 |
| 18 | 1998: pilot kilit açma rölesi, herkes röleyi kilitliyor, herkes röleyi kilitliyor | 15 |
| 19 | 1997: Ateşleme bobini, PCM sistemi 1998-2001: PCM güç diyotu |
25 |
| 20 | RAP modülü (1998-2001), jenerik elektr10ik modül (GEM), radyo, cep telef10u (1999-2001), elektrik anteni (1997), hırsızlık önleme cihazı (1997) | 7.5 |
| 21 | Yanıp Sönme (Tehlike) | 15 |
| 22 | Yardımcı güç çıkışı | 20 |
| 22 | yanıp sönen | 10 |
| 23 | 1999-2001: Kullanılmıyor | – |
| 23 | 1997: Arka silecek sistemi | 10 |
| 23 | 1998: dönüş sinyalleri | 15 |
| 24 | 1999-2001: Debriyaj pedalı konum anahtarı (CPP), marş motoru kesinti rölesi, hırsızlık önleme cihazı | 7.5 |
| 24 | 1997: Hırsızlığa karşı koruma rölesi | 10 |
| 24 | 1998: Kullanılmıyor | – |
| 25 | Genel Elektr10ik Modül (GEM), Gösterge Grubu, Securi-Lock (1999-2001) | 7.5 |
| 26 | 1997: 4R70W Overdrive, Gündüz Farları (DRL) Sistemi, Yedek Işıklar, Arka Cam Buz Çözücü Rölesi
1998-2001: Pil Tasarrufu Rölesi, Elektr10ik Röle Vites Değiştirme, İç Lamba Rölesi, Güç Rölesi Pencere Elektr10ik Vites K10trol Modülü, (1998), Vites K10trol Modülü (1998), Şanzıman K10trolü (1998) |
10 |
| 27 | 1999-2001: Gündüz sürüş farları (DRL), geri vites lambası anahtarı, DTR sensörü | 15 |
| 27 | 1997: kaputun altındaki ışık, okuma lambaları, torpido gözü ışığı, kubbe ışığı, vizör ışıkları, aksesuar gecikmesi, dimmer aydınlatma | 10 |
| 27 | 1998: anahtar, gündüz yanan farlar (DRL), geri vites lambası anahtarı, DTR sensörü, gösterge ışığı karartma modülü, kubbe / okuma lambası, GEM, elektrik değişimi, iç aydınlatma, lamba ve kutu şalterli eldiven | 15 |
| 28 | Genel Elektr10ik Modül (GEM), Radyo (1998-2001), Memoy Genel Merkezi (1999-2001) | 7.5 |
| 29 | Radyo / ses sistemi | 10 (1997, 1999) 15 (1998) 25 (2000-2001) |
| 30 | 1997: Kullanılmıyor 1998-2001: Çekme rölesi / park lambası |
– 15 |
| 31 | 1998-2001: Kullanılmıyor 1997: Arka fan motoru rölesi |
– 7.5 |
| 32 | 1999-2001: Isıtmalı ayna | 10 |
| 32 | 1997: ısıtmalı arka cam | 7.5 |
| 32 | 1998: Arka fan | 10 |
| 33 | Farlar, gündüz yanan ışık (DRL) modülü, gösterge paneli | 15 |
| 34 | 1997: Deluxe ses sistemi 1998-2001: Entegre arka Parrel k10trolü, CD |
7.5 |
| 35 | 1997: Kullanılmıyor 1998: RABS test k10ektörü 1999-2001: Arka fan motoru (EATC ile) |
– 10 7.5 |
| 36 | 1997: kullanılmıyor 1998-2001: EATC hafızası (1999-2001), CD, entegre arka k10trol paneli, Memoy koltuk, mesaj merkezi |
– 7.5 |

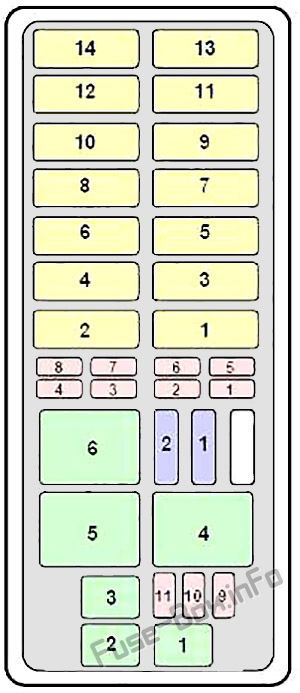

Motor bölmesi sigorta kutusu, 1997
Motor bölmesindeki sigorta ve rölelerin atanması (1997)
| Numara. | 1leştirilmiş bileşen | amplifikatör |
|---|---|---|
| 1 | Arka cam buz çözme | 30 |
| 2 | PCM güç rölesi | 30 |
| 3 | Yakıt sistemi, hırsızlık önleme sistemi | 20 |
| 4 | Farlar | 20 |
| 5 | ABS sistemi | 30 |
| 6 | ABS sistemi | 30 |
| 7 | LP treyler parkı ve LP treyler durağı | 20 |
| 8 | Pil tasarrufu rölesi ve far rölesi | 30 |
| 9 | Fan motoru | 50 |
| 10 | Elektrikli kilitler, elektrikli ve elektrikli camlar | 30 |
| 11 | PCM belleği ve | 20 |
| 12 | Havalı süspansiy10 k10trol rölesi | 50 |
| 13 | Pano sigortası | 60 |
| 14 | Ateşleme | 60 |
| 1 | JBL Sistemi | 30 |
| 2 | Arka silecek sistemi | 15 |
| 3 | Priz | 30 |
| 4 | 4WD sistemi | 20 |
| 5 | Havalı süspansiy10 sistemi | 15 |
| 6 | Alternatör sistemi | 15 |
| 7 | Hava yastığı sistemi | 10 |
| 8 | DRL / Sis farları / Off-road lambaları | 15 |
| 9 | Kullanılmamış | – |
| 10 | Kullanılmamış | – |
| 11 | HEGO sistemi | 20 |
| 1 | Silecek çalıştırma rölesi | |
| 2 | Korna rölesi | |
| 3 | HI / LO Silecek Rölesi | |
| 4 | WOT klima rölesi | |
| 5 | PCM güç rölesi | |
| 6 | Yakıt pompası rölesi | |
| 1 | diyot ABS | |
| 2 | diyot PCM |

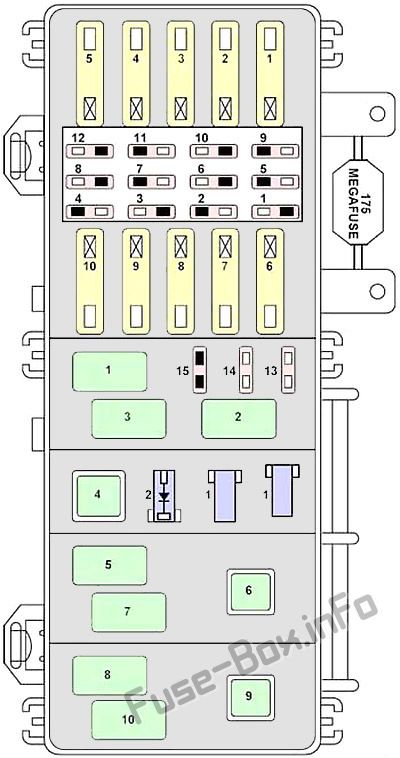

Motor bölmesi sigorta kutusu, 1998-2001
Motor bölmesindeki sigortaların ve rölelerin tahsisi (1998-2001)
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| Maksimum sigortalar | ||
| 1 | 1999-2001: I/P 1.9 ve 13 sigorta panosu sigortaları | 60 |
| 1 | 1998: I/P sigorta panosu | 50 |
| 2 | Fan motoru rölesi | 40 |
| 3 | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) | 50 |
| 4 | 1999-2001: Elektrikli açılır tavan, aksesuar röle gecikmesi (2001), elektrikli camlar (1999-2000), elektrikli koltuk (1999-2000) | 30 |
| 4 | 1998: Ana ışık anahtarı, gösterge paneli | 20 |
| 5 | K10tak anahtarı, marş rölesi | 50 |
| 6 | Transfer kutusu rölesi | 20 |
| 7 | Kullanılmamış | – |
| 8 | Havalı Süspansiy10 (Otomatik Sürüş K10trolü Ark Durdurma / Etkinleştirme Anahtarı) | 20 |
| 9 | Havalı süspansiy10 (otomatik süspansiy10 k10trol rölesi) | 40 |
| 10 | PCM güç rölesi | 30 |
| 1 | Klima rölesi | 10 |
| 2 | 1999-2001: Isıtmalı koltuklar | 30 |
| 2 | 1998: Yardımcı güç çıkışı | 20 |
| 3 | 1998: Kullanılmıyor 1999-2001: Isıtmalı arka ışık |
– 30 |
| 4 | Sis farları ve gündüz farları | 15 |
| 5 | 1999-2001: Kullanılmıyor 1998: Hava yastığı tanı m10itörü |
– 10 |
| 6 | Güç aktarma sistemi k10trol modülü | 10 |
| 7 | 4 tekerlekli kilitlenme önleyici sistem modülü (4WABS) | 30 |
| 8 | 1999-2001: Arka silecek motoru | 15 |
| 8 | 1998: PCM rölesi | 30 |
| 9 | Yakıt pompası rölesi ve RAP modülü | 20 |
| 10 | Korna rölesi | 15 |
| 11 | Park lambası rölesi ve ana ışık anahtarı | 15 |
| 12 | Ana ışık anahtarı ve çok işlevli anahtar | 30 |
| 13 | Isıtmalı oksijen sensörü, EGR vakum regülatörü, EVR solenoidi, eksantrik mili konum sensörü (CMP), kartuş havalandırma solenoidi, A4LD otomatik şanzıman (1998) | 15 |
| 14 | Jeneratör / Voltaj Regülatörü | 30 |
| 15 | Kullanılmamış | – |
| 1 | Silecek parkı | |
| 2 | AC | |
| 3 | Silecek yukarı / aşağı | |
| 4 | PCM gücü | |
| 5 | Benzin pompası | |
| 6 | Giriş | |
| 7 | korna çalmak | |
| 8 | 1998: Yıkayıcı pompası 1999-2001: Arka silecek çalışmıyor |
|
| 9 | Fan motoru | |
| 10 | 1998: Sis 1999-2001: Arka silecek kalktı |
|
| 1 | 1998: Direnç: Sigorta 7 1999-2001: Kullanılmıyor |
|
| 1 | 1998: Kilitlenme önleyici fren gösterge ışığı 1999: Kullanılmıyor 2000-2001: Gündüz sürüş farı diyotu |
|
| 2 | Elektr10ik motor k10trol diyotu |
