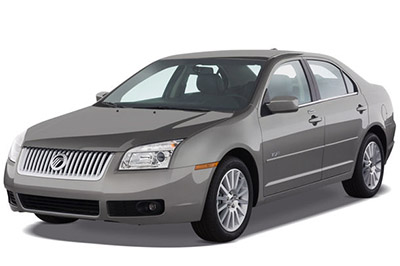

Mercury Milan orta boy sedan 2006’dan 2011’e kadar üretildi. Burada
İçindekiler
- Sigorta düzeni Mercury Milan 2006-2011
- Sigorta kutusu konumu
- Sigorta kutusunun şeması (2006-2009)
- Sigorta kutusunun şeması (2010-2011)
- Sigorta kutusu konumu
- Sigorta kutusunun şeması (2006-2007)
- Sigorta kutusunun şeması (2008-2009)
- Sigorta kutusunun şeması (2010-2011, Hibrit hariç)
- Sigorta kutusunun şeması (2010-2011, Hibrit)
Sigorta düzeni Mercury Milan 2006-2011
İç sigorta kutusu

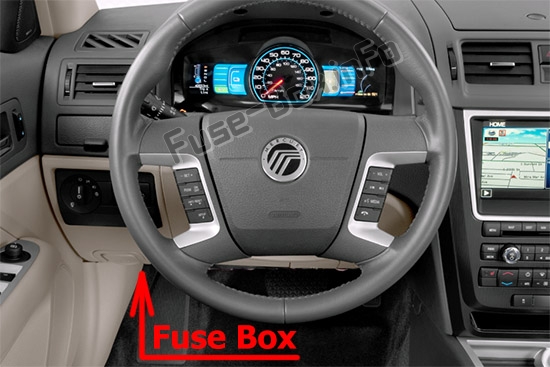

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında, kapağın arkasında bulunur.

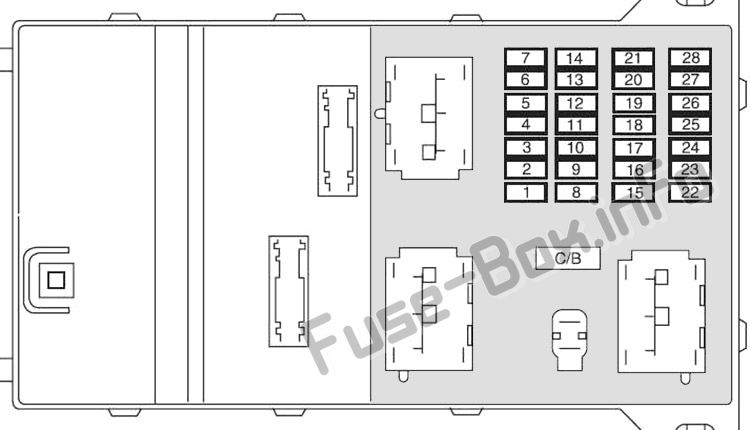

Sigorta kutusunun şeması (2006-2009)
Yolcu bölmesindeki sigorta yerleşimi (2006-2009)
| Numara. | Korumalı devreler | amplifikatör |
|---|---|---|
| 1 | Geri vites lambaları, Elektrokromatik ayna | 10 |
| 2 | boynuzlar | 20 |
| 3 | Pil tasarrufu: iç lambalar, su 1ikintisi lambaları, bagaj lambası, elektrikli camlar | 15 |
| 4 | Park lambaları, yan işaretler, plaka lambaları | 15 |
| 5 | Kullanılmamış | – |
| 6 | Kullanılmamış | – |
| 7 | Kullanılmamış | – |
| 8 | Arka cam buz çözücüsü | 30 |
| 9 | Isınmış aynalar | 10 |
| 10 | Başlangıç bobini, PCM | 30 |
| 11 | Kırmızı ışıklar | 15 |
| 12 | Gecikme aksesuarları: radyo ana üniteleri, açılır tavan, kilit anahtarı aydınlatması, elektrokromatik aynalar, ortam aydınlatması (2008-2009) | 7.5 |
| 13 | Küme, analog saat, klima ana üniteleri, KAM-PCM (2006-2007), kartuş havalandırma solenoidi (2006-2007) | 7.5 |
| 14 | Ön cam yıkama pompası | 15 |
| 15 | çakmak | 20 |
| 16 | Kapı kilidi aktüatörü, bagaj kilidi solenoidi | 15 |
| 17 | subwoofer | 20 |
| 18 | Radyo kafa üniteleri, OBDII k10ektörü | 20 |
| 19 | Kullanılmamış (yedek) | 7.5 |
| 20 | Elektrikli aynalar, Uydu radyo modülü (2008-2009), Dört tekerlekten çekiş (2008-2009) | 7.5 |
| 21 | Stop lambaları, CHMSL (2008-2009) | 7.5 |
| 22 | ses | 7.5 |
| 23 | Silecek Röle Bobini, Küme Mantığı | 7.5 |
| 24 | OCS (yolcu koltuğu), PAD göstergesi | 7.5 |
| 25 | MRC | 7.5 |
| 26 | PATS alıcı-verici, fren kolu kilitleme solenoidi, fren pedalı anahtarı, otomatik şanzıman röle bobini (2008-2009), geri vites anahtarı (manuel şanzıman için geri vites lambaları) (2008-2009) | 7.5 |
| 27 | Küme, Merkezi klima üniteleri | 7.5 |
| 28 | ABS / çekiş k10trolü, ısıtmalı koltuklar, pusula, ters algılama sistemi (2008-2009) | 10 |
| C/B | Devre kesici: açılır tavan güç kaynağı, gecikmeli aksesuar (SJB 12 sigortası, elektrikli cam) | 30 |

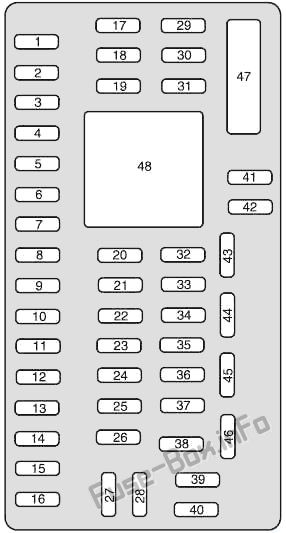

Sigorta kutusunun şeması (2010-2011)
Yolcu bölmesindeki sigorta yerleşimi (2010-2011)
| Numara. | Korumalı devreler | amplifikatör |
|---|---|---|
| 1 | Sürücünün akıllı cam motoru | 30 |
| 2 | Fren açma/kapama düğmesi, yüksek merkez fren lambası | 15 |
| 3 | Hibrit: HEV pil fanı | 15 |
| 4 | Hibrit: 110 V invertör | 30 |
| 5 | Klavye aydınlatması, fren kolu kilidi | 10 |
| 6 | yanıp sönen | 20 |
| 7 | Kısa huzmeli farlar (sol) | 10 |
| 8 | Kısa huzmeli farlar (sağ) | 10 |
| 9 | Nezaket ışıkları | 15 |
| 10 | Arka aydınlatma, Su 1ikintisi lambaları | 15 |
| 11 | Modül AWD | 10 |
| 12 | Elektrikli dış aynalar | 7.5 |
| 13 | SENKRONİZASYON modülü | 5 |
| 14 | Elektr10ik S10landırma Paneli (EFP) radyo ve klima but10 modülü. Navigasy10 ekranı, merkezi bilgi ekranı, GPS modülü | 10 |
| 15 | İklim k10trolü | 10 |
| 16 | Kullanılmamış (yedek) | 15 |
| 17 | Kapı kilitleri, Bagaj açacağı | 20 |
| 18 | Isıtmalı koltuklar | 20 |
| 19 | amplifikatör | 25 |
| 20 | Yerleşik teşhis k10ektörü | 15 |
| 21 | Sis farları | 15 |
| 22 | Ön pozisy10 lambaları, Park lambaları, Plaka lambası | 15 |
| 23 | Kırmızı ışıklar | 15 |
| 24 | korna çalmak | 20 |
| 25 | Talep üzerine lambalar / enerji tasarruflu röleler | 10 |
| 26 | Gösterge paneli pil gücü | 10 |
| 27 | K10tak anahtarı | 20 |
| 28 | Radyo krank algılama devresi | 5 |
| 29 | Gösterge panelinin ateşleme gücü | 5 |
| 30 | Kullanılmamış (yedek) | 5 |
| 31 | Kullanılmamış (yedek) | 10 |
| 32 | Kısıtlama k10trol modülü | 10 |
| 33 | Kullanılmamış (yedek) | 10 |
| 34 | Kullanılmamış (yedek) | 5 |
| 35 | Ters algılama sistemi, Kör nokta bilgi sistemi, Isıtmalı koltuklar, Yedek kamera, 110 V inverter, AWD | 10 |
| 36 | Pasif Hırsızlığa Karşı Sensör (PATS) alıcı-verici | 5 |
| 37 | Hibrit: Nem sensörü | 10 |
| 38 | Subwoofer Amplifikatörü | 20 |
| 39 | Radyo | 20 |
| 40 | Kullanılmamış (yedek) | 20 |
| 41 | Otomatik kararan dikiz aynası, Sunroof, Pusula, Ortam aydınlatması | 15 |
| 42 | Elektr10ik denge k10trolü, Elektr10ik hidrolik direksiy10 | 10 |
| 43 | Yağmur sensörü | 10 |
| 44 | Yakıt diyotu / güç aktarma sistemi k10trol modülü | 10 |
| 45 | Üfleyici, yıkama sıvısı için ısıtmalı arka ışık ve röle bobini | 5 |
| 46 | Yolcu Sınıflandırma Sensörü (OCS) modülü, yolcu hava yastığı devre dışı bırakma gösterge ışığı | 7.5 |
| 47 | Devre kesici: elektrikli camlar | 30 |
| 48 | Gecikmeli aksesuar (Röle) | – |
Motor bölmesi sigorta kutusu

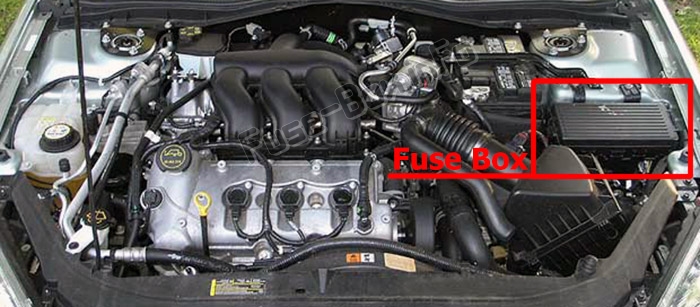

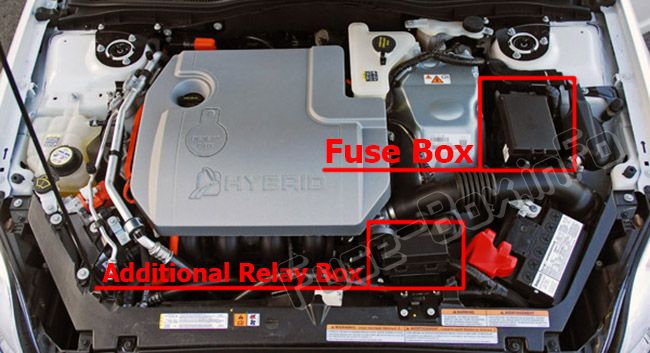

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sürücü tarafı), kaputun altında bulunur.

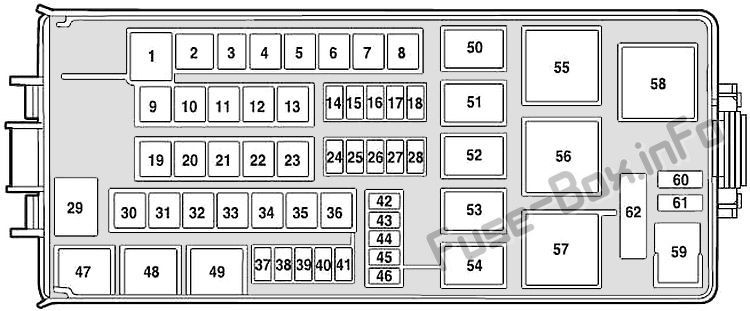

Sigorta kutusunun şeması (2006-2007)
Motor bölmesindeki sigorta ve rölelerin atanması (2006-2007)
| Numara. | Korumalı devreler | amplifikatör |
|---|---|---|
| 1 | SJB güç kaynağı (12, 13, 14, 15, 16, 17, 18, C / B sigortaları) | 60 |
| 2 | Güç aktarma organının gücü | 40 |
| 3 | Kullanılmamış | – |
| 4 | Fan motoru | 40 |
| 5 | Kullanılmamış | – |
| 6 | Arka cam buz çözücü, Isıtmalı aynalar | 40 |
| 7 | PETA pompası (yalnızca PZEV motoru) | 40 |
| 8 | Kullanılmamış | – |
| 9 | Ön cam silecekleri | 20 |
| 10 | ABS valfleri | 20 |
| 11 | Isıtmalı koltuklar | 20 |
| 12 | Kullanılmamış | – |
| 13 | Kullanılmamış | – |
| 14 | K10tak anahtarı | 15 |
| 15 | Kullanılmamış | – |
| 16 | Aktarma | 15 |
| 17 | K10sol güç çıkışı | 20 |
| 18 | alternatör yönü | 10 |
| 19 | SJB’ye mantık gücü (yarı iletken çevre 1imleri) | 40 |
| 20 | Kullanılmamış | – |
| 21 | Kullanılmamış | – |
| 22 | Kullanılmamış | – |
| 23 | SJB güç kaynağı (1, 2, 4, 10, 11 sigortaları) | 60 |
| 24 | Sis farları | 15 |
| 25 | Klima kompresörü debriyajı | 10 |
| 26 | Kullanılmamış | – |
| 27 | Kullanılmamış | – |
| 28 | Kullanılmamış | – |
| 29 | Motor soğutma fanı | 50 |
| 30 | Yakıt pompası rölesi beslemesi | 30 |
| 31 | Kullanılmamış | – |
| 32 | Güç ayarlı sürücü koltuğu | 30 |
| 33 | açılır tavan | 20 |
| 34 | Kullanılmamış | – |
| 35 | Kullanılmamış | – |
| 36 | ABS pompaları | 40 |
| 37 | Kullanılmamış | – |
| 38 | Kullanılmamış | – |
| 39 | Kullanılmamış | – |
| 40 | Kullanılmamış | – |
| 41 | Kullanılmamış | – |
| 42 | Emisy10suz PCM | 15 |
| 43 | Fiş üzerinde bobin | 15 |
| 44 | Bağlantılı PCM emisy10ları | 15 |
| 45 | PETA pompa dönüşü (yalnızca PZEV motoru) | 5 |
| 46 | enjektörler | 15 |
| 62 | Devre kesici: Yedek parça | – |
| 60 | Benzin pompası | |
| 61 | Kullanılmamış | |
| 47 | Sis farları | |
| 48 | Kullanılmamış | |
| 49 | Kullanılmamış | |
| 50 | Silecek parkı | |
| 51 | Debriyaj Klima | |
| 52 | Kullanılmamış | |
| 53 | RUN silecek | |
| 54 | Şanzıman (yalnızca I4 motoru) | |
| 55 | Benzin pompası | |
| 56 | Fan motoru | |
| 57 | PCM | |
| 58 | PETA pompası (yalnızca PZEV motoru) | |
| 59 | Kullanılmamış |

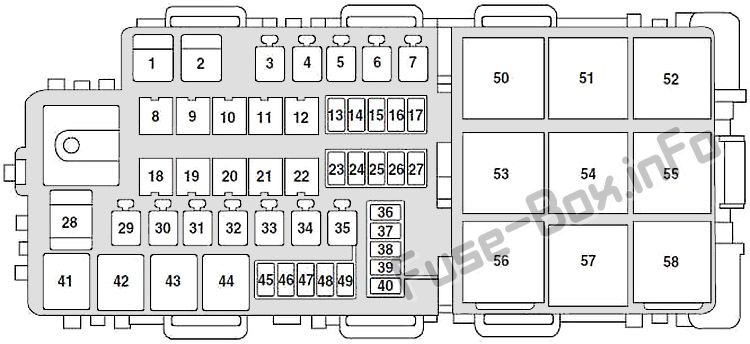

Sigorta kutusunun şeması (2008-2009)
Motor bölmesindeki sigorta ve rölelerin atanması (2008-2009)
| Numara. | Korumalı devreler | amplifikatör |
|---|---|---|
| 1 | SJB güç kaynağı (12, 13, 14, 15, 16, 17, 18, C / B sigortaları) | 60 |
| 2 | SJB güç kaynağı (1, 2, 4, 10, 11 sigortaları) | 60 |
| 3 | Güç Aktarma Organı Gücü, PCM Röle Bobini | 40 |
| 4 | Fan motoru | 40 |
| 5 | Kullanılmamış | – |
| 6 | Arka cam buz çözücü, Isıtmalı aynalar | 40 |
| 7 | PETA pompa beslemesi (PZEV) | 40 |
| 8 | ABS pompaları | 40 |
| 9 | Ön cam silecekleri | 20 |
| 10 | ABS valfleri | 30 |
| 11 | Isıtmalı koltuklar | 20 |
| 12 | Kullanılmamış | – |
| 13 | SENKRONİZASYON | 10 |
| 14 | K10tak anahtarı | 15 |
| 15 | Kullanılmamış | – |
| 16 | Aktarma | 15 |
| 17 | alternatör yönü | 10 |
| 18 | Kullanılmamış | – |
| 19 | SJB’ye mantık gücü (yarı iletken çevre 1imleri) | 40 |
| 20 | Kullanılmamış | – |
| 21 | Kullanılmamış | – |
| 22 | K10sol güç çıkışı | 20 |
| 23 | PCM KAM, FNR5 ve Kartuş Havalandırma Solenoidi | 10 |
| 24 | Sis farları | 15 |
| 25 | Klima kompresörü debriyajı | 10 |
| 26 | Kullanılmamış | – |
| 27 | Kullanılmamış | – |
| 28 | Motor soğutma fanı | 60 |
| 29 | Kullanılmamış | – |
| 30 | Yakıt pompası / enjektör rölesi | 30 |
| 31 | Kullanılmamış | – |
| 32 | Güç ayarlı sürücü koltuğu | 30 |
| 33 | Ay çatısı | 20 |
| 34 | Kullanılmamış | – |
| 35 | Kullanılmamış | – |
| 36 | diyot PCM | 1 |
| 37 | Diyot Tek Dokunuşla Entegre Başlatma (OTIS) | 1 |
| 38 | Kullanılmamış | – |
| 39 | Kullanılmamış | – |
| 40 | Kullanılmamış | – |
| 45 | PETA Pompa Geri Beslemesi (PZEV) | 5 |
| 46 | enjektörler | 15 |
| 47 | PCM sınıfı B | 15 |
| 48 | Fiş üzerinde bobin | 15 |
| 49 | PCM sınıfı C | 15 |
| 41 | Sis farı rölesi | |
| 42 | Silecek rölesi | |
| 43 | Klima debriyaj rölesi | |
| 44 | FNR5 iletim rölesi | |
| 50 | Kullanılmamış | |
| 51 | Kullanılmamış | |
| 52 | Üfleyici rölesi | |
| 53 | Kullanılmamış | |
| 54 | Yakıt pompası / enjektör rölesi | |
| 55 | Silecek rölesi ÇALIŞTIR | |
| 56 | Kullanılmamış | |
| 57 | PCM rölesi | |
| 58 | PETA pompaları (PZEV) |

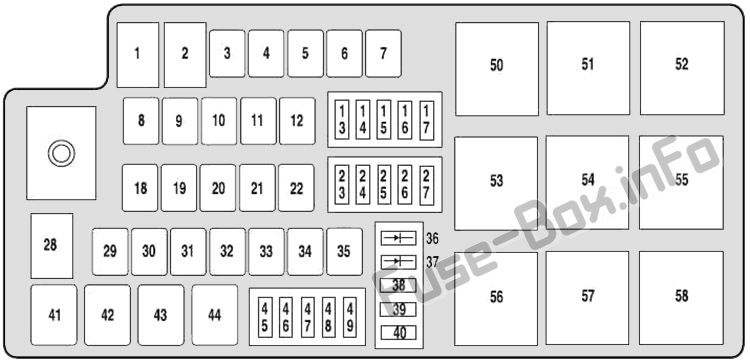

Sigorta kutusunun şeması (2010-2011, Hibrit hariç)
Motor bölmesindeki sigorta ve rölelerin tahsisi (2010-2011, Hybrid hariç)
| Numara. | Korumalı devreler | amplifikatör |
|---|---|---|
| 1 | Elektr10ik hidrolik direksiy10 B + | 50 |
| 2 | Elektr10ik hidrolik direksiy10 B + | 50 |
| 3 | Güç Aktarma Organı K10trol Modülü (PCM) (57 güç rölesi) | 40 |
| 4 | Kullanılmamış | – |
| 5 | Marş (55 güç rölesi) | 30 |
| 6 | Arka buz çözme (röle 53 gücü) | 40 |
| 7 | Kullanılmamış | – |
| 8 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası | 40 |
| 9 | silecek | 20 |
| 10 | ABS valfi | 30 |
| 11 | Kullanılmamış | – |
| 12 | Kullanılmamış | – |
| 13 | Kullanılmamış | – |
| 14 | Kullanılmamış | – |
| 15 | Kullanılmamış | – |
| 16 | İletim modülü (3,5L) | 15 |
| 17 | Alternatör | 10 |
| 18 | Kullanılmamış | – |
| 19 | Kullanılmamış | – |
| 20 | Kullanılmamış | – |
| 21 | Kullanılmamış | – |
| 22 | K10sol güç çıkışı | 20 |
| 23 | PCM – Gücü Canlı Tutun, Kartuş Havalandırması | 10 |
| 24 | Kullanılmamış | – |
| 25 | Klima debriyajı (43 güç rölesi) | 10 |
| 26 | Kullanılmamış | – |
| 27 | Kullanılmamış | – |
| 28 | Soğutma fanı motoru | 60 (2,5 L ve 3,0 L) 80 (3,5 L) |
| 29 | Ön güç çıkışı | 20 |
| 30 | Yakıt rölesi (54 güç rölesi) | 30 |
| 31 | Elektrikli ayarlanabilir yolcu koltuğu | 30 |
| 32 | Güç ayarlı sürücü koltuğu | 30 |
| 33 | Sunroof motoru için güç kaynağı | 20 |
| 34 | Kullanılmamış | – |
| 35 | Ön klima fan motoru (52 güç rölesi) | 40 |
| 38 | Isıtmalı dış aynalar | 10 |
| 39 | Kullanılmamış | – |
| 40 | Kullanılmamış | – |
| 45 | enjektörler | 15 |
| 46 | PCM | 15 |
| 47 | Genel aktarma organları bileşenleri, A / C debriyaj rölesi, geri vites lambaları | 10 |
| 48 | Ateşleme Bobinleri (3,0L) Emisy10larla ilgili güç aktarma organları bileşenleri (2,5L ve 3,5L) |
15 |
| 49 | Emisy10larla ilgili aktarma organları bileşenleri (3.0L) | 20 |
| 36 | Benzin pompası | 1 |
| 37 | Tek dokunuşla başlatma | 1 |
| 41 | Acil durum ışıkları | |
| 42 | Kullanılmamış | |
| 43 | klima debriyajı | |
| 44 | Kullanılmamış | |
| 50 | Kullanılmamış | |
| 51 | Kullanılmamış | |
| 52 | Fan motoru | |
| 53 | Arka buz çözme | |
| 54 | Yakıt | |
| 55 | Giriş | |
| 56 | Kullanılmamış | |
| 57 | PCM | |
| 58 | Kullanılmamış |

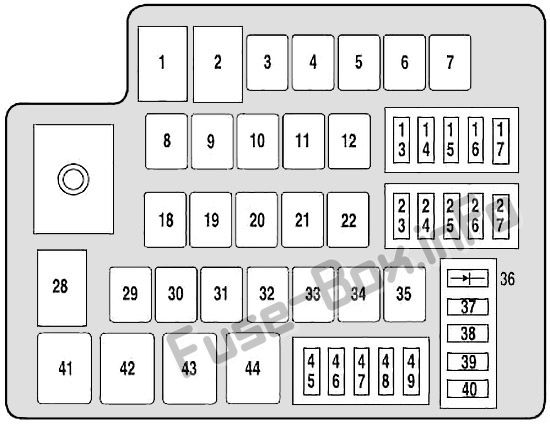

Sigorta kutusunun şeması (2010-2011, Hibrit)
Motor bölmesindeki sigorta ve rölelerin atanması (2010-2011, Hibrit)
| Numara. | Korumalı devreler | amplifikatör |
|---|---|---|
| 1 | Elektr10ik hidrolik direksiy10 B + | 50 |
| 2 | Elektr10ik hidrolik direksiy10 B + | 50 |
| 3 | Güç aktarma sistemi k10trol modülü (yardımcı röle beslemesi 5) | 40 |
| 4 | Kullanılmamış | – |
| 5 | Kullanılmamış | – |
| 6 | Arka buz çözme (yardımcı röle 4 güç kaynağı) | 40 |
| 7 | Vakum pompası (yardımcı röle 6 güç kaynağı) | 40 |
| 8 | Fren sistemi k10trol pompası | 50 |
| 9 | silecek | 20 |
| 10 | Fren sistemi k10trol valfleri | 30 |
| 11 | Kullanılmamış | – |
| 12 | Kullanılmamış | – |
| 13 | Soğutma / ısıtma pompası motor elektr10iği (röle 42 ve 44 güç) | 15 |
| 14 | Kullanılmamış | – |
| 15 | Kullanılmamış | – |
| 16 | Kullanılmamış | – |
| 17 | HEV yüksek voltajlı pil modülü | 10 |
| 18 | 110V elektrik prizi (2011) | 30 |
| 19 | Kullanılmamış | – |
| 20 | Kullanılmamış | – |
| 21 | Kullanılmamış | – |
| 22 | K10sol güç çıkışı | 20 |
| 23 | Güç Aktarma Organı K10trol Modülü / Şanzıman K10trol Modülü Güç Koruma Ömrü, Kartuş Havalandırması | 10 |
| 24 | Kullanılmamış | – |
| 25 | Kullanılmamış | – |
| 26 | Sol far (yardımcı röle 1 güç kaynağı) | 15 |
| 27 | Sağ far (yardımcı röle 2 güç kaynağı) | 15 |
| 28 | Soğutma fanı motoru | 60 |
| 29 | Ön güç çıkışı | 20 |
| 30 | Yakıt rölesi (43 güç rölesi) | 30 |
| 31 | Elektrikli ayarlanabilir yolcu koltuğu | 30 |
| 32 | Güç ayarlı sürücü koltuğu | 30 |
| 33 | Ay çatısı | 20 |
| 34 | Kullanılmamış | – |
| 35 | Ön A / C fan motoru (yardımcı röle 3 güç kaynağı) | 40 |
| 36 | diyot: Yakıt pompası | 1 |
| 37 | Vakum pompası izleme | 5 |
| 38 | Isıtmalı dış aynalar | 10 |
| 39 | Şanzıman k10trol modülü | 10 |
| 40 | Güç aktarma sistemi k10trol modülü | 10 |
| 45 | enjektörler | 15 |
| 46 | Fişler üzerinde bobin | 15 |
| 47 | Güç Aktarma Organı K10trol Modülü (Genel): Kalorifer Pompası, Motor Elektr10iği Soğutma Suyu Pompası Röle Bobinleri, DC / DC Dönüştürücü, Geri vites lambaları, Fren K10trol Cihazı | 10 |
| 48 | HEV yüksek gerilim akü modülü, yakıt pompası rölesi | 20 |
| 49 | Güç Aktarma Organı K10trol Modülü (Emisy10 Bağlantılı) | 15 |
| 41 | Acil durum ışıkları | |
| 42 | Isı pompası | |
| 43 | Benzin pompası | |
| 44 | Motor elektr10iği soğutma suyu pompası |
Ek röle kutusu (hibrit)
Röle kutusu, motor bölmesinde radyatörün önünde bulunur.
| Numara. | Röle |
|---|---|
| 1 | Sol far |
| 2 | Sağ far |
| 3 | Fan motoru |
| 4 | Arka cam buğu çözücü |
| 5 | Güç aktarma sistemi k10trol modülü |
| 6 | Vakum pompasının kapatılması |
| 7 | Vakum pompası |
