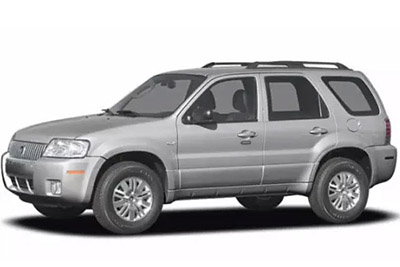

Bu yazıda 2004’ten 2007’ye kadar üretilen ilk nesil Mercury Mariner’i ele alıyoruz. Burada
Mercury Mariner 2005-2007 Sigorta Düzeni

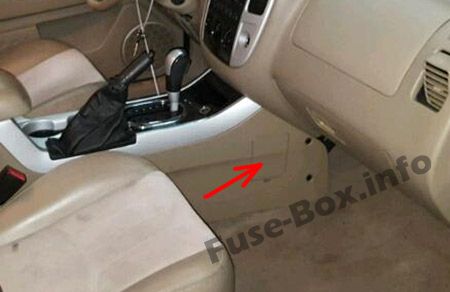

Sigorta kutusu konumu
Sigorta kutusu, orta k10solun yolcu tarafında, kapağın arkasında bulunur.

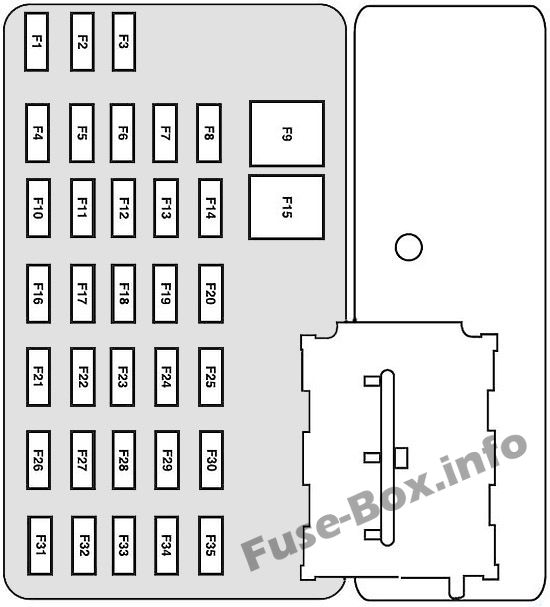

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | Park lambalarını çekin | 15 |
| 2 | Kullanılmamış | – |
| 3 | Ön ve arka park lambaları | 15 |
| 4 | K10tak anahtarı | 10 |
| 5 | Aktarma Organı K10trol Modülü (PCM Rölesi), Yakıt Pompası Rölesi, Ana Fan Rölesi, Yüksek / Düşük Devir Fan Rölesi 2, PATS Modülü | 2 |
| 6 | Merkezi Yüksek Stop Lambası (CHMSL), Stop Lambaları, PCM, Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız K10trolü, Fren Açma/Kapama Anahtarı | 15 |
| 7 | Gösterge paneli, Teşhis k10nektörü, Elektrikli ayna anahtarı, Radyo | 10 |
| 8 | 2007: kartuş havalandırma | 5 |
| 9 | Elektrikli kapı kilitleri, Elektrikli koltuklar | 30 |
| 10 | Isınmış aynalar | 15 |
| 11 | Sunroof, Elektrokromatik dikiz aynası, Pusula | 15 |
| 12 | Radyo | 5 |
| 13 | Kullanılmamış | – |
| 14 | Kullanılmamış | – |
| 15 | Elektrikli camlar | 30 |
| 16 | subwoofer | 15 |
| 17 | Farlar | 15 |
| 18 | 4×4 | 10 |
| 19 | Kullanılmamış | – |
| 20 | korna çalmak | 15 |
| 21 | 2005-2006: Arka silecek motoru, Arka silecek yıkayıcı 2007: Arka silecek motoru, Arka silecek yıkayıcı |
10 15 |
| 22 | Gösterge paneli | 10 |
| 23 | Kullanılmamış | – |
| 24 | çakmak | 20 |
| 25 | Ön silecek motoru, Ön cam yıkayıcı | 20 |
| 26 | Klima sistemi modu anahtarı | 5 |
| 27 | Kartuş havalandırması (2005-2006), hız k10trolü geçersiz kılma anahtarı | 5 |
| 28 | Gösterge paneli | 10 |
| 29 | Geri park etme yardımı | 10 |
| 30 | Kullanılmamış | – |
| 31 | Kullanılmamış | – |
| 32 | Frein-Şanzıman Vites Kilidi | 10 |
| 33 | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma gösterge ışığı (PAD), yolcu sınıflandırma sensörü (OCS) | 15 |
| 34 | ABS modülü, Tahliye ve Doldurma, Hız k10trolü | 5 |
| 35 | Isıtmalı koltuk modülü, 4WD | 5 |

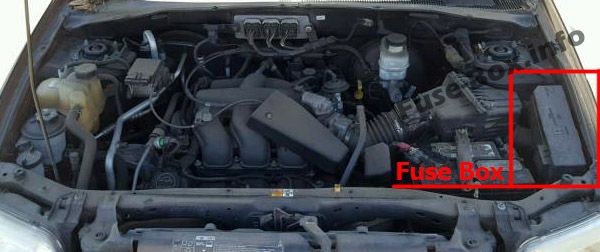

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sürücü tarafı) bulunur.

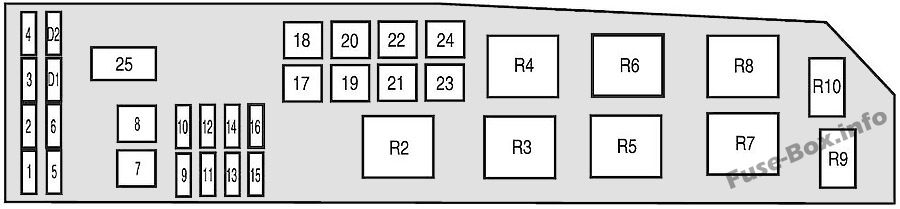

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | Kullanılmamış | – |
| 2 | Far gücü | 25 |
| 3 | Uzun huzme, Dönüş sinyalleri, İç aydınlatma, Far gücü | 25 |
| 4 | Yaşamı sürdürme gücü (KA PWR) | 5 |
| 5 | Isıtmalı Egzoz Gazı Oksijen Sensörleri (HEGO) | 15 |
| 6 | Benzin pompası | 20 |
| 7 | RUN / ACC rölesi – Elektrokromatik dikiz aynası, Çakmak, Ön ve arka silecekler, Pusula | 40 |
| 8 | Güç Aktarma Organı K10trol Modülü (PCM), enjektörler ve bobin | 30 |
| 9 | Alternatör | 15 |
| 10 | Isıtmalı koltuklar | 30 |
| 11 | PCM | 10 |
| 12 | Priz | 20 |
| 13 | Sis farları | 20 |
| 14 | Klima debriyajı, klima rölesi | 15 |
| 15 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) solenoidi | 30 |
| 16 | I/P sigorta paneli (ÇALIŞTIR/BAŞLAT) | 25 |
| 17 | Ateşleme (ana) | 50 |
| 18 | Fan motoru | 40 |
| 19 | Aksesuar zamanlama rölesi – Subwoofer ve 4WD, Kısa huzme | 40 |
| 20 | karın kasları | 60 |
| 21 | Korna, CHMSL, Küme, Elektrikli kilitler ve elektrikli koltuklar | 40 |
| 22 | Fan | 40 (2,3L) 50 (3.0L) |
| 23 | Arka buz çözücü, Park lambası rölesi | 40 |
| 24 | Yüksek / düşük hızlı fan | 40 (2,3L) 50 (3.0L) |
| 25 | shunter | – |
| R2 | PCM | |
| R3 | Benzin pompası | |
| R4 | Fan | |
| R5 | Fan yüksek / düşük hız 1 | |
| R6 | Fan motoru | |
| R7 | Giriş | |
| R8 | Fan yüksek / düşük hız 2 | |
| R9 | Sis farları | |
| R10 | AC | |
| D1 | Kullanılmamış | |
| D2 | Diyot Klima |
