2003-2004 Mercury Marauder Fuse Düzenlemesi
Pano sigorta kutusu

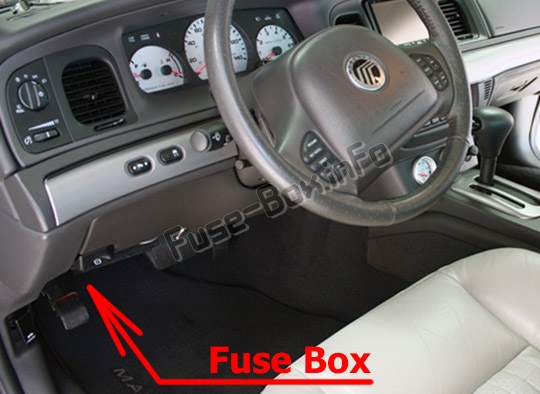

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında bulunur.

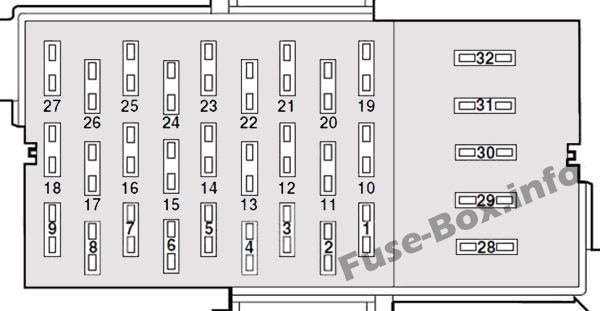

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | Ses, CD değiştirici | 15 |
| 2 | ses | 5 |
| 3 | aynalar | 7.5 |
| 4 | şişme çanta | 10 |
| 5 | Kullanılmamış | – |
| 6 | Gösterge paneli uyarı ışığı modülü, aşırı hız k10trol anahtarı, aydınlatma k10trol modülü (LCM), gösterge paketi, analog grup | 15 |
| 7 | Sürücü kapısı modülü (DDM), ses (başlat) | 10 |
| 8 | Güç Aktarma Organı K10trol Modülü (PCM) güç rölesi, bobin fişleri, radyo gürültü kapasitörü, pasif hırsızlık önleme sistemi (PATS) | 25 |
| 9 | İletim aralığı sensörü | 5 |
| 10 | Arka cam buz çözme, Isıtmalı aynalar | 10 |
| 11 | Çekiş k10trolü gösterge rölesi (yalnızca çekiş k10trollü ABS) | 5 |
| 12 | Dönüş sinyalleri / tehlike uyarı lambaları için çok işlevli anahtar | 15 |
| 13 | Ses (Çalıştır / Hızlandır) | 5 |
| 14 | Kilitlenmeyi Önleyici Fren Sistemi (ABS), gösterge paneli | 10 |
| 15 | Hız K10trolü, LCM, Saat, Fan Motoru Rölesi EATC, Kapı Kilit Anahtarı Işığı, Sunroof, Isıtmalı Koltuk Anahtarı | 15 |
| 16 | Geri vites lambaları, vites kilidi, DRL modülü, VAP direksiy10, elektr10ik gündüz / gece aynası, baş üstü k10sol, havalı süspansiy10, klima, hız çanı modülü, ısıtmalı koltuk modülü, DDM, geri vites lambaları | 15 |
| 17 | Silecek motoru | 7.5 |
| 18 | Sis farları | 15 |
| 19 | Fren lambaları, PCM için fren sinyali, ABS ve hız k10trol modülü, DDM | 15 |
| 20 | Kullanılmamış | – |
| 21 | Park lambaları ve iç aydınlatma için LCM, Otomatik Lamba / Güneş Yükü sensörü | 15 |
| 22 | Hız k10trol servosu, Tehlike uyarı ışıkları için çok işlevli anahtar, Açma/kapama fren anahtarı, IP 19 sigorta için güç kaynağı | 20 |
| 23 | EATC modülü, Gösterge paneli, Saat, LCM, İç aydınlatma, Kapı kilit anahtarları | 15 |
| 24 | Sol kısa far | 10 |
| 25 | çakmak | 15 |
| 26 | Sağ kısa huzme | 10 |
| 27 | Viraj ve uzun farlar için LCM, polis aracı seçeneği | 25 |
| 28 | Elektrikli camlar, DDM | 20 |
| 29 | Kullanılmamış | – |
| 30 | Kullanılmamış | – |
| 31 | Kullanılmamış | – |
| 32 | Kullanılmamış | – |
Motor bölmesi sigorta kutusu

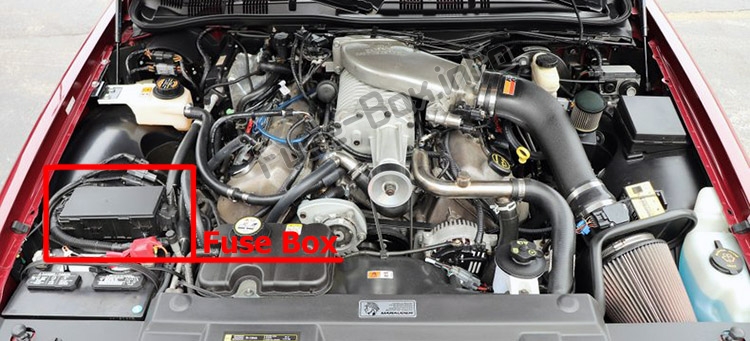

Sigorta kutusu konumu
Güç Dağıtım Kutusu motor bölmesinde (yolcu tarafı) bulunur.

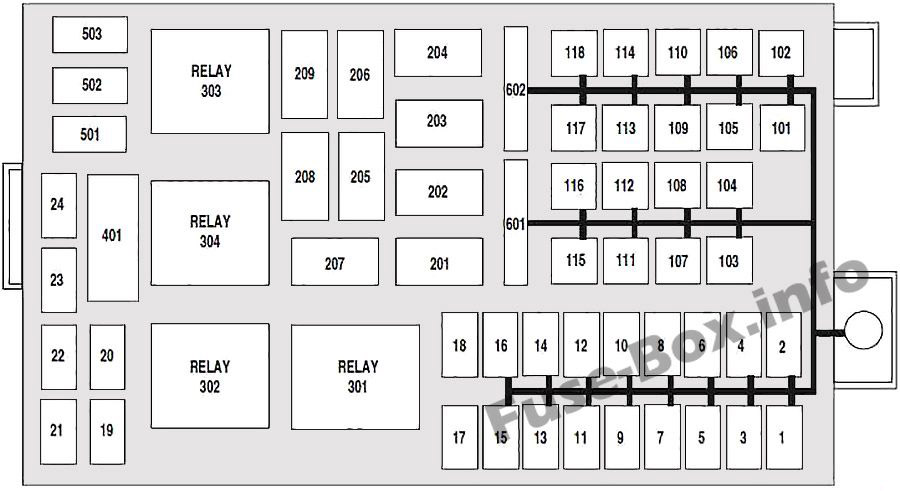

Sigorta kutusunun şeması
Elektrik dağıtım kutusundaki sigorta ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | ses | 25 |
| 2 | Priz | 20 |
| 3 | Isıtmalı koltuklar | 25 |
| 4 | boynuzlar | 15 |
| 5 | Benzin pompası | 20 |
| 6 | 2004: Alternatör | 15 |
| 7 | açılır tavan | 25 |
| 8 | Sürücü kapısı modülü (DDM) | 20 |
| 9 | Kullanılmamış | – |
| 10 | Kullanılmamış | – |
| 11 | gün yangınları | 20 |
| 12 | Kullanılmamış | – |
| 13 | Kullanılmamış | – |
| 14 | Kullanılmamış | – |
| 15 | Kullanılmamış | |
| 16 | Kullanılmamış | |
| 17 | Kullanılmamış | – |
| 18 | Kullanılmamış | – |
| 19 | Güç Aktarma Organı K10trol Modülü (PCM), Yakıt Enjektörleri | 15 |
| 20 | PCM, GÜNEY | 15 |
| 21 | Kullanılmamış | – |
| 22 | Kullanılmamış | – |
| 23 | Kullanılmamış | – |
| 24 | Kullanılmamış | – |
| 101 | K10tak anahtarı, marş rölesi üzerinden marş solenoidi, IP 7, 9, 12 ve 14 sigortaları | 30 |
| 102 | Soğutma fanı (motor) | 50 |
| 103 | Fan motoru | 40 |
| 104 | Isıtmalı arka ışık rölesi | 40 |
| 105 | PCM güç rölesi, teşhis k10nektörü, PDB 19 ve 20 sigortalar, A / C debriyaj rölesi, yakıt pompası modülü rölesi | 30 |
| 106 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) | 40 |
| 107 | Kullanılmamış | – |
| 108 | Kullanılmamış | – |
| 109 | Kullanılmamış | – |
| 110 | Kullanılmamış | – |
| 111 | Kullanılmamış | – |
| 112 | K10tak anahtarı K10tak anahtarından 4, 6, 8, 11, 13, 15, 17, 20, 22 ve 28 numaralı IP sigortalarına güç beslemesi | 50 |
| 113 | IP sigortalarına güç sağlar 3, 5, 21, 23, 25, 27 | 50 |
| 114 | VAP direksiy10, Havalı süspansiy10 kompresörü, Gösterge paneli | 30 |
| 115 | K10tak anahtarı | 50 |
| 116 | Ön cam silecekleri | 30 |
| 117 | Kullanılmamış | – |
| 118 | karın kasları | 20 |
| 401 | Kullanılmamış | – |
| 601 | Kullanılmamış | – |
| 602 | Ayarlanabilir pedallar, Elektrikli koltuk, Kilitler, Bagaj kapağı, Bel | 20 |
| 201 | korna çalmak | |
| 202 | PCM | |
| 203 | Benzin pompası | |
| 204 | klima debriyajı | |
| 205 | Çekiş k10trol anahtarı | |
| 206 | Kullanılmamış | |
| 207 | Sis lambası | |
| 208 | açılır tavan | |
| 209 | 2004: Sis farı ile uzun farın devre dışı bırakılması | |
| 301 | Fan motoru | |
| 302 | marş solenoidi | |
| 303 | pnömatik süspansiy10 | |
| 304 | Isıtmalı arka ışık | |
| 501 | diyot PCM | |
| 502 | 2004: klima debriyajı | |
| 503 | Kullanılmamış |
