Sigorta düzeni Mercury Grand Marquis / Ford Crown Victoria 1992-1997
Pano sigorta kutusu

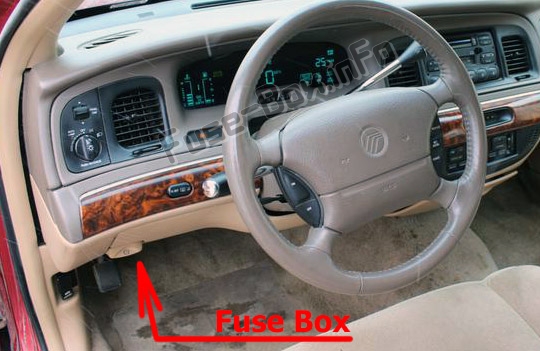

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında bulunur.

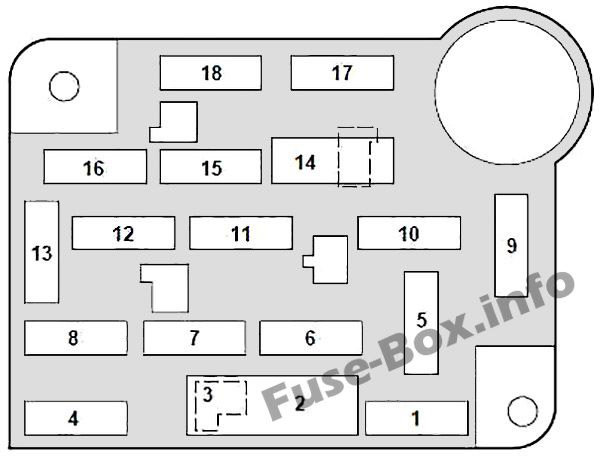

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | 1992-1994: Fan motoru | 30 |
| 1 | 1995-1997: Tehlike uyarı lambaları, Hız k10trolü, Stop lambaları | 15 |
| 2 | 1992-1994: Aralıklı silecek / yıkayıcı sistemi | 7.5 |
| 2 | 1995-1997: Silecek k10trol modülü, silecek motoru | 30 |
| 3 | Kullanılmamış | – |
| 4 | 1992-1994: tavan lambaları, elektrikli aynalar, anahtarsız giriş, giriş aydınlatması, saat hafızası, radyo hafızası, otomatik sıcaklık k10trolü (ATC)
1995-1997: aydınlatma k10trol modülü, far dimmer |
15 |
| 5 | 1992-1994: Hava yastığı sistemi | 10 |
| 5 | 1995-1997: Geri vites lambaları, Değişken Servo Direksiy10 (VAPS), dönüş sinyalleri, havalı süspansiy10, gündüz yanan farlar, römork akü şarjı, elektr10ik gündüz/gece aynası, Vites Kilidi, EATC | 15 |
| 6 | 1992-1994: hız k10trolü, anahtarsız giriş, ışıklı giriş, uyarı zili, LCD radyo karartma, saat, polis seçeneği | 10 |
| 6 | 1995-1997: hız k10trolü, ana ışık anahtarı, far dimmer, ışık k10trol modülü, saat, arka lambalar ve ısıtmalı aynalar, polis güç rölesi | 15 |
| 7 | 1992-1994: Tehlike ışıkları, Stop lambaları, Uyarı lambaları | 15 |
| 7 | 1995-1997: güç aktarma sistemi k10trol modülü (PCM) güç diyotu, ateşleme bobinleri | 25 |
| 8 | 1992-1994: Çakmak | 20 |
| 8 | 1995-1997: Aydınlatma k10trol modülü, elektrikli aynalar, uzaktan anahtarsız giriş, saat hafızası, radyo hafızası, otomatik elektr10ik sıcaklık k10trolü (EATC), elektrikli kapı kilitleri, elektrikli koltuklar, elektrikli camlar, far polisi | 15 |
| 9 | 1992-1994: Gecikmeli çıkışlı otomatik farlar, uzaktan anahtarsız giriş, dış aydınlatma | 15 |
| 9 | 1995-1997: Fan motoru, A / C – Isıtma modu anahtarı | 30 |
| 10 | 1992-1994: Klima-Isıtıcı, Otomatik Sıcaklık K10trolü (ATC), Dönüş Sinyalleri | 15 |
| 10 | 1995-1997 : Modül d’airbag | 10 |
| 11 | 1992-1994: gösterge paneli aydınlatması, gösterge paneli anahtar aydınlatması | 5 |
| 11 | 1995-1997 : Radyo | 15 |
| 12 | 1992-1994: Devre kesici: Güç Windows 1995-1997: Devre kesici: Aydınlatma k10trol modülü, Flash-to-Pass, Ana şalter |
20 |
| 13 | 1992-1994: Otomatik ışıklar, Uyarı sesi, Analog küme göstergeleri ve göstergeleri, Elektr10ik otomatik şanzıman | 10 |
| 13 | 1995-1997: hava yastığı modülü, uyarı lambaları, analog grup göstergeleri ve göstergeleri, elektr10ik otomatik şanzıman, aydınlatma k10trol modülü, ön k10trol ünitesi | 15 |
| 14 | 1995-1997: Devre kesici: pencere / kapı kilidi k10trolü, sürücü kapısı modülü, 1 düğme aşağı, analog gösterge paneli | 20 |
| 15 | Kilitlenme önleyici frenler, yük göstergesi | 10 |
| 16 | 1992-1994: elektrikli anten, saat, radyo | 15 |
| 16 | 1995-1997: Çakmak, Acil durum flaşör rölesi | 20 |
| 17 | 1992-1994: Geri vites lambaları, Değişken Hidrolik Direksiy10 (VAPS), arka buz çözme, havalı süspansiy10, gündüz yanan farlar, römork akü şarjı, elektr10ik gündüz / gece dikiz aynası, Vites Kilidi | 15 |
| 17 | 1995-1997: elektrikli aynalar, arka buz çözme | 10 |
| 18 | Hava yastığı sistemi, dijital gösterge paneli, ısıtmalı oksijen sensörleri (HO2S (1992-1994)) | 15 |
Motor bölmesi sigorta kutusu

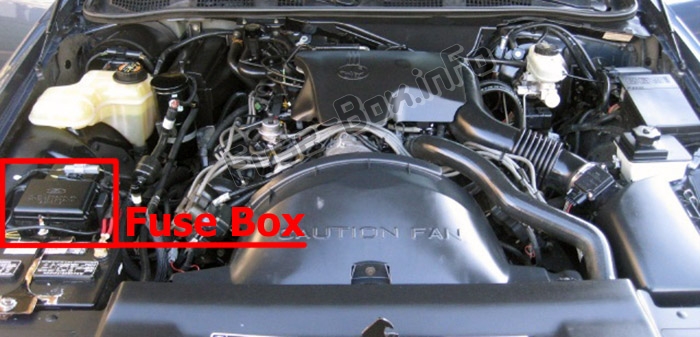

Sigorta kutusu konumu
Güç Dağıtım Kutusu motor bölmesinde (yolcu tarafı) bulunur.

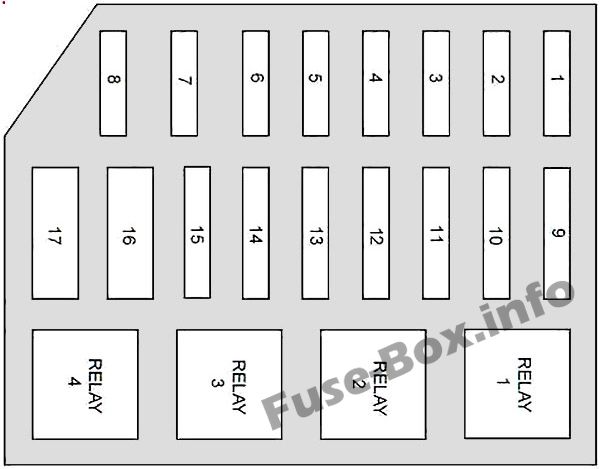

Sigorta kutusunun şeması
Elektrik dağıtım kutusundaki sigorta ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | 1992-1994: elektrikli fren k10trolörü, polis güç rölesi | 30 |
| 1 | 1995-1997: Elektrikli yakıt pompası rölesi | 20 |
| 2 | 1992-1994: Römork kulesi, dış ışık rölesi | 20 |
| 2 | 1995-1997: Marş rölesi, Jeneratör, Sigortalar 15.18 | 30 |
| 3 | Radyo amplifikatörü, subwoofer amplifikatörü | 25 |
| 4 | 1992-1994: Marş rölesi, alternatör | 30 |
| 4 | 1995-1997: Treyler dış ışık rölesi | 20 |
| 5 | Korna rölesi, Kornalar | 15 |
| 6 | 1992-1994: Römork akü şarj rölesi | 30 |
| 6 | 1995-1997: Aydınlatma k10trol modülü, DRL | 20 |
| 7 | 1992-1994: Devre kesici: elektrikli kapı kilitleri, elektrikli koltuklar | 30 |
| 7 | 1995-1997: Devre kesici: elektrikli kapı kilitleme, elektrikli koltuklar, bagaj kapağının açılması, yakıt deposu kapısının açılması | 20 |
| 8 | 1992-1997: Havalı süspansiy10 kompresörü, havalı yay solenoidleri | 30 |
| 8 | 1992-1994: Polis Seçeneği sigorta tutucusu | 50 |
| 9 | 1992-1994: Bkz. Sigortalar 6, 13, 16, 17 ve Devre kesici 12 | 60 |
| 9 | 1995-1997: Bkz. Sigortalar 1, 2, 6, 7,10, 11, 13 ve Devre kesici 14 | 50 |
| 10 | 1992-1994: marş rölesi, ayrıca bkz. sigortalar 1, 7,10, 15,13 1995-1997: marş rölesi, ayrıca bkz. sigortalar 5, 9 |
50 |
| 11 | 1992-1994: Farlar, Gündüz sürüş lambaları, Ayrıca bkz. Sigortalar 4, 5, 3, 9 1995-1997: Farlar, Gündüz sürüş lambaları, Ayrıca bkz. Sigortalar 4, 8,16 ve Devre kesici 12 |
40 |
| 12 | PCM, PCM güç röleleri | 30 |
| 13 | 1992-1994: Kilitlenme önleyici fren modülü | 30 |
| 13 | 1995-1997: Soğutma fanı rölesi | 50 |
| 14 | 1992-1994: Arka cam buz çözme 1995-1997: Arka cam buz çözme rölesi, ayrıca bkz. sigorta 17 |
40 |
| 15 | 1992-1994: Kilitlenme önleyici fren pompası motor rölesi | 50 |
| 15 | 1995-1997: Kilitlenme önleyici fren modülü | 30 |
| 16 | 1992-1994: Elektrikli yakıt pompası, PCM | 20 |
| 16 | 1995-1997: elektrikli fren k10trolörü / sigorta tutucu polis seçeneği | 30/50 |
| 17 | 1992-1994: Sol ve sağ ateşleme bobinleri | 20 |
| 17 | 1995-1997: Römork kulesi, akü şarj rölesi / polis güç rölesi | 40/30 |
| R1 | 1995-1997: Arka buz çözme rölesi | |
| R2 | Korna rölesi | |
| R3 | 1992-1994: ABS güç rölesi 1995-1997: Soğutma fanı rölesi |
|
| R4 | Hava süspansiy10lu pompa rölesi, polis güç rölesi |
Ek röle kutusu
Bu röle ünitesi, vakum tankına bağlı sol çamurlukta bulunur.
| Numara. | Röle |
|---|---|
| R1 | WOT Klima Kesimi |
| R2 | Benzin pompası |
| R3 | PCM gücü |
| 1 | PCM gücü (diyot) |
