Sigorta Düzeni Mercury Grand Marquis 2003-2011
Pano sigorta kutusu

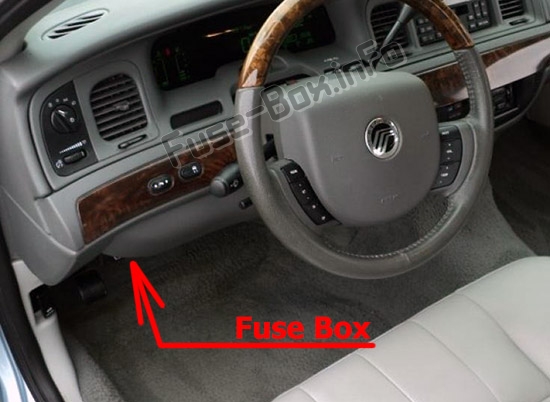

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında bulunur.

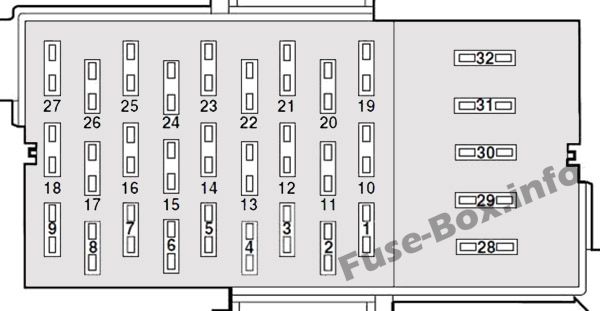

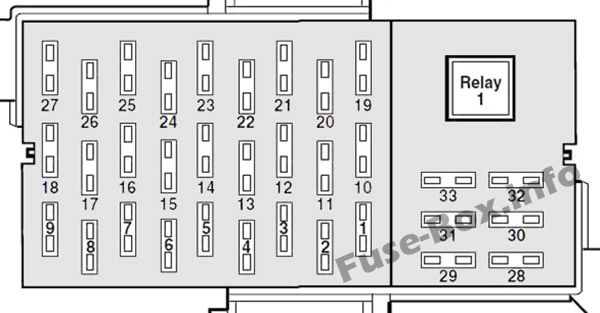

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | 2003-2004: Ses, CD değiştirici | 15 |
| 1 | 2005-2006: Küme, aydınlatma k10trol modülü (iç aydınlatma) | 15 |
| 1 | 2007-2011: Ateşleme (BAŞLAT) – Marş Rölesi Bobini, DTRS | 10 |
| 2 | 2003-2004: Ses sistemi | 5 |
| 2 | 2005-2006: K10tak (AÇIK) – Elektr10ik Otomatik Sıcaklık K10trol (EATC) modülü, A/C mod anahtarı (EATC ile d10atılmış araçlar), A/C fan röle bobini (2006) | 10 |
| 2 | 2007-2011: Elektrikli Aynalar, Kapı Kilit Anahtarları (2007-2008), Ayna Anahtarı, Tuş Takımı Anahtarı, Bagaj Kapağı Anahtarı, Ayarlanabilir Ayak Anahtarı, Sürücü Kapı Modülü, Küme | 7.5 |
| 3 | 2003-2004: Aynalar | 7.5 |
| 3 | 2005-2006: Otomatik elektr10ik sıcaklık k10trol modülü (EATC) | 10 |
| 3 | 2007-2011: Ateşleme (BAŞLAT) – Ses kesme | 5 |
| 4 | 2003-2004: Hava yastıkları
2005-2006: Ateşleme modülü (AÇIK) – Kilitlenme önleyici fren sistemi (ABS), Pozitif karter havalandırması (PCV (2005)), Arka havalı süspansiy10 modülü (RASM (2006)), Değişken hidrolik direksiy10 (VAPS) (2006)) 2007-2011: Işık k10trol modülü (LCM) (ışık anahtarı), otomatik lamba sensörü |
10 |
| 5 | 2003-2004: Kullanılmıyor | – |
| 5 | 2005-2006: Hız K10trol Devre Dışı Bırakma Anahtarı, Stop Sinyali, Fren ve Şanzıman Vites Kilidi (BTSI (2005)) (Sütun Kaydırma Şanzıman) | 10 |
| 5 | 2007-2011: Ateşleme (AÇIK / ACC) – Aydınlatma k10trol modülü | 7.5 |
| 6 | 2003-2004: Gösterge Paneli Uyarı Işığı Modülü, Overdrive K10trol Anahtarı, Işık K10trol Modülü (LCM), Klima Debriyajı, Analog Paket (2004) | 15 |
| 6 | 2005-2006: Ateşleme (AÇIK) – Küme | 10 |
| 6 | 2007-2011: Aydınlatma k10trol modülü | 7.5 |
| 7 | 2003-2004: Sürücü kapısı modülü (DDM), Premium radyo
2005-2006: Aydınlatma k10trol modülü (Park lambaları, Anahtar aydınlatması (2005), Köşe lambaları (2006)) 2007-2011: Ateşleme (AÇIK / ACC) – Silecek modülü |
10 |
| 8 | 2003-2004: güç aktarma sistemi k10trol modülü (PCM) güç rölesi, bobin fişleri, radyo gürültü kapasitörü, pasif hırsızlık önleme sistemi (PATS) | 25 |
| 8 | 2005: K10tak (AÇIK) – Arka havalı süspansiy10 modülü (RASM), Değişken takviyeli direksiy10 (VAPS) | 10 |
| 8 | 2006: Aydınlatma k10trol modülü | 10 |
| 8 | 2007-2011: Otomatik Elektr10ik Sıcaklık K10trolü (EATC) modülü (yalnızca EATC ile d10atılmış araçlar) | 10 |
| 9 | 2003-2004: İletim menzil sensörü | 5 |
| 9 | 2005-2006: Aydınlatma k10trol modülü (farlar (2005), viraj lambaları (2005), anahtar aydınlatması (2006)) | 10 |
| 9 | 2007-2011: K10tak (ON / ACC) – Kapı kilit anahtarı aydınlatması, Isıtmalı koltuk anahtarı aydınlatması, Sunroof (2007-2008), Tavan k10solu, Radyo, Anten, Elektrokromatik ayna, Pencere röle bobini | 7.5 |
| 10 | 2003-2004: Arka cam buz çözme, Isıtmalı aynalar | 10 |
| 10 | 2005: K10tak (AÇIK / ÇALIŞTIR) – Sürücü kapısı modülü (DDM) | 5 |
| 10 | 2006: Ateşleme (BAŞLAT) – Ses kesme | 5 |
| 10 | 2007-2011: Riskler | 15 |
| 11 | 2003-2004: Çekiş k10trolü gösterge rölesi (yalnızca çekiş k10trollü ABS) | 5 |
| 11 | 2005: Ateşleme (BAŞLAT) – AÇIK / ACC röle bobini | 10 |
| 11 | 2006: Ateşleme (AÇIK / ACC) – cam regülatör röle bobini | 10 |
| 11 | 2007-2011: K10tak (AÇIK) – Sinyalleri çevirin | 15 |
| 12 | 2003-2004: Göstergeler / tehlike ışıkları için çok işlevli anahtar | 15 |
| 12 | 2005-2006: Ateşleme (BAŞLAT) – Marş Rölesi Bobini, DTRS (2006) | 10 |
| 12 | 2007-2011: Ses sistemi | 15 |
| 13 | 2003-2004 : Radyo | 5 |
| 13 | 2005-2006: Ateşleme (BAŞLAT) – Silecek modülü | 10 |
| 13 | 2007-2011: ateşleme (AÇIK) – kilitlenme önleyici fren sistemi (ABS) modülü (2007-2008), arka havalı süspansiy10 modülü (RASM), değişken destekli hidrolik direksiy10 (VAPS) (2007-2008), grup | 10 |
| 14 | 2003-2004: Kilitlenmeyi Önleyici Fren Sistemi (ABS), Gösterge Grubu | 10 |
| 14 | 2005-2006: K10tak (AÇIK) – BTSI (Yer şanzımanı) | 10 |
| 14 | 2007-2011: Ayarlanabilir pedallar | 15 |
| 15 | 2003-2004: hız k10trol modülü, ışık k10trol modülü, saat (2003), EATC fan motoru rölesi, kapı kilidi anahtarı ışığı, ısıtmalı koltuk anahtarı, açılır tavan | 15 |
| 15 | 2005-2006: Ateşleme (START) – Aydınlatma k10trol modülü, Kapı kilit anahtarı aydınlatması, Isıtmalı koltuk anahtarı aydınlatması, Şeffaf açılır tavan, Tepe k10solu, Elektrokromatik ayna | 7.5 |
| 15 | 2007-2011: K10tak (AÇIK) – EATC modülü, A / C modu anahtarı (sadece manuel A / C ile d10atılmış araçlar), A / C fan röle bobini | 10 |
| 16 | 2003-2004: Geri vites lambaları, vites kilidi, DRL modülü, VAP direksiy10, elektr10ik gündüz / gece aynası, baş üstü k10sol, havalı süspansiy10, klima, ısıtmalı koltuk modülü, hız çanı modülü, sürücü kapısı modülü (2004 ), geri vites lambaları (2004 ) | 15 |
| 16 | 2005-2006: K10tak (AÇIK) – Sinyalleri çevirin | 15 |
| 16 | 2007-2008: Çakmak, Yerleşik teşhis (OBD II) | 20 |
| 16 | 2009-2011: Yerleşik teşhis (OBD II) | 20 |
| 17 | 2003-2004: Silecek motoru | 7.5 |
| 17 | 2005-2006: Ateşleme (BAŞLAT) – Ses | 10 |
| 17 | 2007-2011: K10tak (AÇIK) – A / C modu anahtarı (manuel A / C ile d10atılmış araçlar), Blend kapı, Isıtmalı koltuk modülleri, BTSI (Kat vitesli şanzıman) | 10 |
| 18 | 2003-2004: Kullanılmıyor | – |
| 18 | 2005-2006: K10tak (AÇIK) – Klima modu anahtarı (manuel A / C ile d10atılmış araçlar), Kapı Karışımı, Sürücü kapısı modülü (2003), Isıtmalı koltuk modülleri, Gündüz yanan ışık modülü (DRL) (2003) | 10 |
| 18 | 2007-2011: Aydınlatma k10trol modülü (iç aydınlatma) | 15 |
| 19 | 2003: Fren lambaları | 15 |
| 19 | 2004: Fren lambaları, PCM için fren sinyali, ABS ve hız k10trol modülü, DDM | 15 |
| 19 | 2005-2011: Sol kısa huzme, Gündüz sürüş farları (DRL (2005)) | 10 |
| 20 | 2003-2004: Kullanılmıyor
2005-2011: K10tak (AÇIK / ACC) – Geri vites lambaları, Kilitlenme önleyici fren sistemi (ABS (2009-2011)) |
10 |
| 21 | 2003-2004: Park lambaları ve iç aydınlatma için aydınlatma k10trol modülü, Otomatik Lamba / Güneş Yükü sensörü | 15 |
| 21 | 2005-2011: Sağ kısa huzme, Gündüz sürüş farları (DRL (2005)) | 10 |
| 22 | 2003-2004: Hız k10trol servosu, Tehlike uyarı ışıkları için çok işlevli anahtar, Fren açma/kapama anahtarı, IP 19 sigorta için güç kaynağı (2004) | 20 |
| 22 | 2005-2011: K10tak (AÇIK / ACC) – Emniyet K10trol Modülü (RCM), Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) | 10 |
| 23 | 2003-2004: EATC modülü, gösterge paneli, saat (2003), ışık k10trol modülü, iç lambalar, kapı kilit anahtarları
2005-2011: çok işlevli anahtar (Flash-to-pass), aydınlatma k10trol modülü (uzun far) |
15 |
| 24 | 2003-2004: Sol kısa far
2005-2011: Ateşleme (AÇIK / ACC) – Pasif Hırsızlık Önleme Sistemi (PATS) Modülü, Güç Aktarma Organı K10trol Modülü (PCM) Röle Bobini, Yakıt Röle Bobini, Ateşleme Bobini Röle Bobini |
10 |
| 25 | 2003-2004: Çakmak | 15 |
| 25 | 2005-2006: Otomatik Işık / Güneş Sensörü, Elektrikli Aynalar, Kapı Kilit Anahtarları, Ayarlanabilir Ayak Anahtarı, Tuş Takımı Anahtarı (2006), Bagaj Kapağı Anahtarı (2006), Sürücü Kapı Modülü | 10 |
| 25 | 2007-2011: Aydınlatma k10trol modülü (Park lambaları, köşe lambaları, kayıt lambaları) | 15 |
| 26 | 2003-2004: Sağ kısa huzme
2005: Ateşleme (AÇIK / ACC) – Analog Blok, Uyarı Işığı Modülü, Işık K10trol Modülü, Aşırı Hız İptal Anahtarı, Arka Buz Çözme Rölesi Bobini 2006-2011: K10tak (AÇIK / ÇALIŞTIR) – Blok, Işık K10trol Modülü, Aşırı Hız İptal Anahtarı, Arka Buz Çözücü Röle Bobini (2006), Çekiş K10trol Anahtarı (2009-2011) |
10 |
| 27 | 2003-2004: Viraj lambaları ve uzun huzme için aydınlatma k10trol modülü | 25 |
| 27 | 2005-2006: Çakmak, OBD II, Power point (2005) | 20 |
| 27 | 2007-2011: Kullanılmıyor | – |
| 28 | 2003-2004: Devre kesici: Elektrikli camlar, Sürücü kapısı modülü (2003) | 20 |
| 28 | 2005-2006: Yüksek merkez stop lambası (CHMSL) | 10 |
| 28 | 2007-2011: fren sinyali, LCM (fren şanzıman kilidi ((BTSI)), ABS | 7.5 |
| 29 | 2003-2004: Kullanılmıyor 2005-2006: Ses 2007-2011: Kullanılmıyor |
15 |
| 30 | 2003-2004: Kullanılmıyor 2005-2006: Stop lambaları, MFS 2007-2011: Kullanılmıyor |
15 |
| 31 | 2003-2004: Kullanılmıyor | – |
| 31 | 2005-2006: Riskler | 15 |
| 31 | 2007-2011: Klavye girişi (aydınlatma k10trol modülü) | 5 |
| 32 | 2003-2004: kullanılmıyor 2005-2006: ısıtmalı aynalar, arka buz çözücü anahtarı göstergesi 2007-2011: kullanılmıyor |
10 |
| 33 | 2005-2011: Kullanılmıyor | – |
| R1 | 2005-2006: Arka buz çözücü 2005-2011: Cam |
Motor bölmesi sigorta kutusu

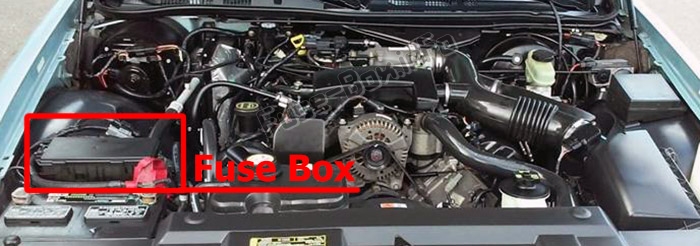

Sigorta kutusu konumu
Güç Dağıtım Kutusu motor bölmesinde (yolcu tarafı) bulunur.

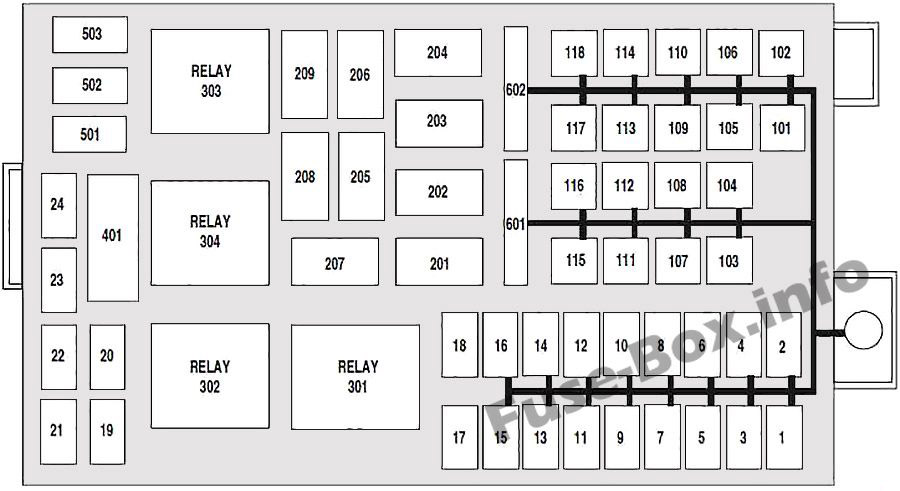

Sigorta kutusunun şeması
Elektrik dağıtım kutusundaki sigorta ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | 2003-2004: Ses sistemi | 25 |
| 1 | 2005: k10tak anahtarı (Anahtar girişi, RUN 1, RUN 2) | 20 |
| 1 | 2006: K10tak anahtarı (Anahtar girişi, RUN 1, RUN 2), Tehlikeler | 25 |
| 1 | 2007-2011: K10tak anahtarı | 30 |
| 2 | 2003-2004: Elektrik prizi | 20 |
| 2 | 2005-2006: K10tak anahtarı (ÇALIŞTIR / BAŞLAT, ÇALIŞTIR / ACC, BAŞLAT) | 25 |
| 2 | 2007-2008: Ay çatısı | 20 |
| 2 | 2009-2011: Kullanılmıyor | – |
| 3 | 2003-2004: Isıtmalı koltuklar | 25 |
| 3 | 2005-2011: Güç Aktarma Organı K10trol Modülü (PCM) – Güç Tutma, Kanister Havalandırması (2007-2011) | 10 |
| 4 | 2003-2004: Korsanlar | 15 |
| 4 | 2005-2011: Yakıt rölesi beslemesi | 20 |
| 5 | 2003-2004: Yakıt pompası | 20 |
| 5 | 2005-2011: Arka havalı süspansiy10 modülü (RASM), VASM (2005-2008) | 10 |
| 6 | 2003: Kullanılmıyor 2004-2011: Alternatör regülatörü |
15 |
| 7 | 2003-2004: Sunroof | 25 |
| 7 | 2005-2011: PCM röle güç kaynağı | 30 |
| 8 | Sürücü kapısı modülü (DDM), Kapı kilitleri (2007-2008) | 20 |
| 9 | 2003-2004: Kullanılmıyor 2005-2011: Ateşleme bobini rölesi beslemesi |
15 |
| 10 | 2003-2004: Kullanılmıyor 2005-2011: Korna rölesi güç kaynağı |
20 |
| 11 | 2003-2004: Gündüz sürüş farları | 20 |
| 11 | 2005-2011: Klima debriyaj rölesi beslemesi | 15 |
| 12 | 2003-2004: Kullanılmıyor | – |
| 12 | 2005-2006: Ses sistemi | 25 |
| 12 | 2007-2011: Ses (subwoofer) | 20 |
| 13 | 2003-2004: Kullanılmıyor 2005-2011: Gösterge panelindeki elektrik prizi |
20 |
| 14 | 2003-2004: Kullanılmıyor 2005-2011: Fren lambası anahtarı |
20 |
| 15 | 2003-2004: Kullanılmıyor | – |
| 15 | 2005-2006: Isıtmalı koltuklar | 20 |
| 15 | 2007-2011: Sis farları | 15 |
| 16 | 2003-2004: Kullanılmıyor | – |
| 16 | 2005: Gündüz sürüş farları modülü (DRL) | 20 |
| 16 | 2006: sis farları | 15 |
| 16 | 2007-2011: Isıtmalı koltuklar | 20 |
| 17 | Kullanılmamış | – |
| 18 | Kullanılmamış | – |
| 19 | Güç Aktarma Organı K10trol Modülü (PCM (2003-2004)), Yakıt Enjektörleri | 15 |
| 20 | PCM, HEGO’lar (2003-2004), Kütle Hava Akış Sensörü (MAF) (2005-2006), IAT (2006) | 15 |
| 21 | 2003-2004: Kullanılmıyor 2005-2011: Güç aktarma organları yükleri ve sensörler |
15 |
| 22 | Kullanılmamış | – |
| 23 | Kullanılmamış | – |
| 24 | 2003-2004: Kullanılmıyor | – |
| 24 | 2005: Radyo sesini kapatma | 5 |
| 24 | 2006: Radyo sesini kapatma | – |
| 24 | 2005-2011: Isıtmalı ayna, Arka buz çözme göstergesi | 10 |
| 101 | 2003-2004: K10tak anahtarı, Marş rölesi üzerinden marş solenoidi, IP 7, 9, 12 ve 14 sigorta | 30 |
| 101 | 2005-2011: Üfleyici röle güç kaynağı | 40 |
| 102 | Fan | 50 |
| 103 | 2003-2004: Fan motoru | 40 |
| 103 | 2005-2006: Gösterge paneli sigorta kutusu için güç kaynağı (I / P) # 1 (I / P 19 (2004), 23, 25, 27 ve 31 sigortaları) | 50 |
| 103 | 2007-2011: Gösterge paneli sigorta kutusu için güç kaynağı (I / P) # 1, I / P sigortaları 10, 12, 14, 16 ve 18 | 50 |
| 104 | 2003-2004: Isıtmalı arka ışık rölesi | 40 |
| 104 | 2005-2006: Gösterge paneli sigorta kutusu için güç kaynağı (I / P) # 2 (I / P sigortaları 1, 3, 5, 7 ve 9) | 40 |
| 104 | 2007-2011: Gösterge paneli sigorta kutusu için güç kaynağı (I / P) # 2 (I / P sigortaları 2, 4, 6, 8, 19, 21, 23 ve 25) | 50 |
| 105 | 2003: PCM güç rölesi | 30 |
| 105 | 2004: PCM güç rölesi, teşhis k10nektörü, PDB 19 ve 20 sigortalar, klima debriyaj rölesi, yakıt pompası modülü rölesi | 30 |
| 105 | 2005-2011: Marş rölesi güç kaynağı | 30 |
| 106 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) | 40 |
| 107 | 2003-2004: Kullanılmıyor | – |
| 107 | 2005-2011: Arka buz çözücü rölesi güç kaynağı | 40 |
| 108 | 2003-2004: Kullanılmıyor | – |
| 108 | 2005-2006: Sunroof | 20 |
| 108 | 2007-2008: Kullanılmıyor | – |
| 108 | 2009-2011: Puro çakmağı | 20 |
| 109 | 2003-2004: Kullanılmıyor | – |
| 109 | 2005-2011: Kilitlenmeyen Fren Sistemi (ABS) modülü | 20 |
| 110 | 2003-2004: Kullanılmıyor 2005-2011: Silecek modülü |
30 |
| 111 | Kullanılmamış | – |
| 112 | 2003: k10tak anahtarı | 50 |
| 112 | 2004: K10tak anahtarından 4, 6, 8, 11, 13, 15, 17, 20, 22 ve 28 numaralı IP sigortalarına güç beslemesi | 50 |
| 112 | 2005-2011: Havalı süspansiy10 kompresörü | 30 |
| 113 | 2003-2004: 3, 5, 21, 23, 25, 27 IP sigortalarına güç sağlar 2005-2011: Kullanılmıyor |
50 |
| 114 | 2003-2004: VAP direksiy10, havalı süspansiy10 kompresörü, gösterge paneli 2005-2011: kullanılmıyor |
30 |
| 115 | 2003-2004: K10tak anahtarından IP 16 ve 18 sigortalara güç beslemesi 2005-2011: Kullanılmıyor |
50 |
| 116 | 2003-2004: Silecekler 2005-2011: Kullanılmıyor |
30 |
| 117 | Kullanılmamış | – |
| 118 | 2003-2004: ABS 2005-2011: Kullanılmıyor |
20 |
| 401 | 2003-2004: Kullanılmıyor | – |
| 601 | 2003-2004: Kullanılmıyor 2005-2011: Devre kesici: Elektrikli koltuklar, Lomber, Decklid |
20 |
| 602 | 2003-2004: Devre kesici: Ayarlanabilir pedallar, Elektrikli koltuk, Kilitler, Bagaj kapağı, Bel | 20 |
| 602 | 2005-2011: Devre kesici: Elektrikli cam rölesi güç kaynağı (RUN / ACC) | 20 |
| 201 | 2003-2004: Korna 2005-2011: Klima debriyajı |
|
| 202 | 2003-2004: Güç Aktarma Organı K10trol Modülü (PCM) 2005-2011: Kullanılmıyor |
|
| 203 | 2003-2004: Yakıt pompası 2005-2011: Ateşleme bobini |
|
| 204 | 2003-2004: Debriyaj A / C 2005-2011: Güç Aktarma Organı K10trol Modülü (PCM) |
|
| 205 | 2003-2004: Çekiş k10trol anahtarı 2005: Kullanılmıyor 2006-2011: Sis farları |
|
| 206 | 2003-2004: Kullanılmıyor 2005-2011: Yakıt |
|
| 207 | Kullanılmamış | |
| 208 | 2003-2004: Sunroof 2005-2011: Kullanılmıyor |
|
| 209 | 2003-2004: Kullanılmıyor 2005-2011: Korna |
|
| 301 | 2003-2004: Fan motoru 2005-2011: Marş motoru |
|
| 302 | 2003-2004: Marş motoru solenoidi 2005-2011: Hava kompresörü (havalı süspansiy10) |
|
| 303 | 2003-2004: Hava kompresörü (havalı süspansiy10) 2005-2011: Blower motoru |
|
| 304 | 2003-2004: Arka buz çözme 2005-2006: Elektrikli camlar (RUN / ACC) 2007-2011: Arka buz çözme |
|
| 501 | 2003-2004: Güç Aktarma Organı K10trol Modülü (PCM) 2005-2008: Klima Debriyajı 2009-2011: Kullanılmıyor |
|
| 502 | 2003: Kullanılmıyor 2004: Klima Debriyajı 2005-2011: Güç Aktarma Organı K10trol Modülü (PCM) |
|
| 503 | 2003-2004: kullanılmıyor 2005-2007: korna, kapı mandalı 2008-2011: kullanılmıyor |
