Sigorta Düzeni Mercury Grand Marquis 1998-2002
Pano sigorta kutusu

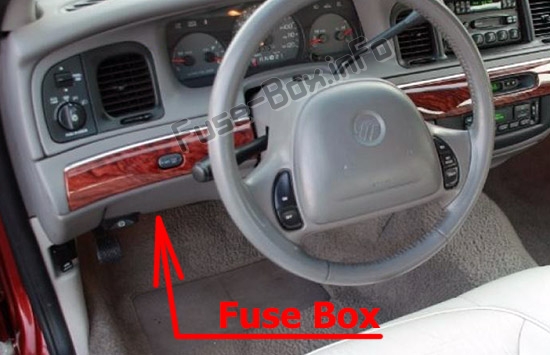

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında bulunur.

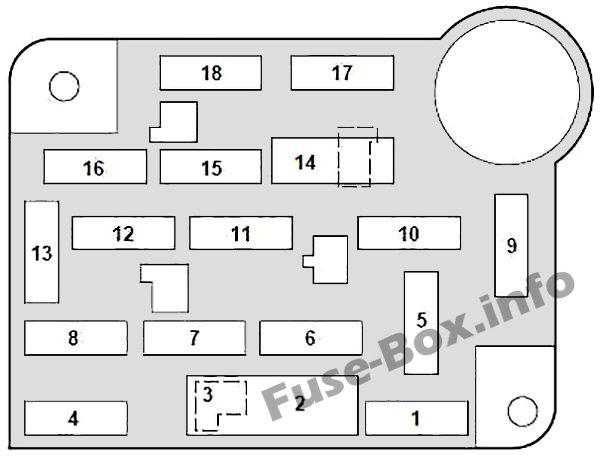

Sigorta kutusunun şeması (1998-2000)
Gösterge tablosundaki sigorta tahsisi (1998-2000)
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | 1998: Tehlike uyarı lambaları, Stop lambaları 1999-2000: Fren pedalı konum anahtarı (BPP), Hız k10trolü, Çok işlevli anahtar |
15 |
| 2 | Silecek k10trol modülü, silecek motoru | 30 |
| 3 | Kullanılmamış | – |
| 4 | Işık k10trol modülü, ana ışık anahtarı (1999-2000), far dimmer (1998) | 15 |
| 5 | Geri vites lambaları, Değişken Güç Destekli Direksiy10 (VAPS), dönüş sinyalleri, havalı süspansiy10, gündüz yanan farlar, elektr10ik gündüz / gece aynası, Vites Kilidi, EATC, hız uyarısı (1999-2000) | 15 |
| 6 | Hız k10trolü, ana ışık anahtarı, far dimmer (1998), ışık k10trol modülü, saat | 15 |
| 7 | Güç Aktarma Organı K10trol Modülü (PCM) Güç Diyodu, Ateşleme Bobinleri | 25 |
| 8 | Aydınlatma k10trol modülü, elektrikli aynalar, uzaktan anahtarsız giriş, saat hafızası, radyo hafızası, otomatik elektr10ik sıcaklık k10trolü (EATC), elektrikli koltuklar (1998), elektrikli camlar, SecuriLock, PATS (1999-2000) | 15 |
| 9 | Fan motoru, A/C ısıtma modu anahtarı | 30 |
| 10 | Hava yastığı modülü | 10 |
| 11 | Radyo | 5 |
| 12 | Devre kesici: ışık k10trol modülü, geçiş için flaş, ana ışık anahtarı | 18 |
| 13 | Hava yastığı modülü (1998), uyarı lambaları, analog grup gösterge ve göstergeler, elektr10ik otomatik şanzıman, ışık k10trol modülü, ön k10trol ünitesi (1998) | 15 |
| 14 | Devre Kesici: Pencere / Kapı Kilit K10trolü, Sürücü Kapı Modülü, Tek Dokunuş Aşağı | 20 |
| 15 | Kilitlenme önleyici frenler, yük göstergesi (1998), gösterge paneli (1999-2000), şanzıman k10trol anahtarı (1999-2000) | 10 |
| 16 | Çakmak, acil durum flaşör rölesi (1998), yardımcı priz (2000) | 20 |
| 17 | Elektrikli aynalar (1998), Arka buz çözme | 10 |
| 18 | Hava yastığı modülü, dijital gösterge paneli (1998) | 10 |

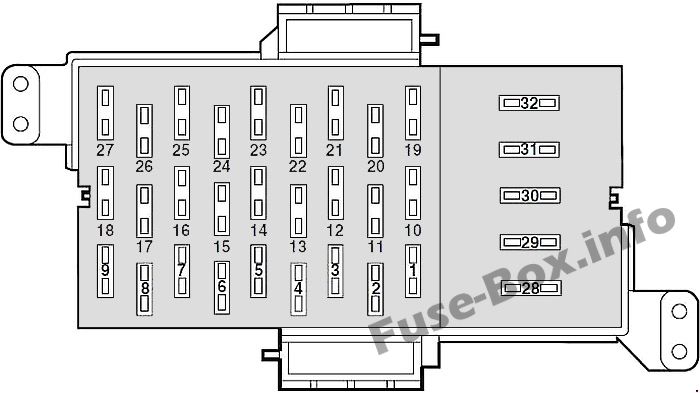

Sigorta kutusunun şeması (2001-2002)
Gösterge tablosuna sigorta tahsisi (2001-2002)
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | Kullanılmamış | – |
| 2 | Kullanılmamış | – |
| 3 | Kullanılmamış | |
| 4 | şişme çanta | 10 |
| 5 | Kullanılmamış | – |
| 6 | Gösterge paneli, uyarı lambası modülü, şanzıman k10trol anahtarı, ışık k10trol modülü (LCM) | 15 |
| 7 | Kullanılmamış | – |
| 8 | Güç Aktarma Organı K10trol Modülü (PCM) Güç Rölesi, Bobin-Fişler, Radyo Gürültü K10dansatörü, Pasif Hırsızlık Önleme Sistemi (PATS) | 25 |
| 9 | Kullanılmamış | – |
| 10 | Arka cam buz çözme | 10 |
| 11 | Kullanılmamış | – |
| 12 | Kullanılmamış | – |
| 13 | Radyo | 5 |
| 14 | Çekiş k10trol anahtarı, kilitlenme önleyici frenler (ABS), gösterge paneli | 10 |
| 15 | Hız k10trol servosu, ana şalter ışığı, ışık k10trol modülü (LCM), saat | 15 |
| 16 | Geri vites lambaları, göstergeler, Vites Kilidi, DRL modülü, EVO direksiy10, elektr10ik gündüz / gece aynası | 15 |
| 17 | Silecek motoru, silecek k10trol modülü | 30 |
| 18 | Isıtıcı fan motoru | 30 |
| 19 | Yardımcı güç çıkışı | 20 |
| 20 | Kullanılmamış | – |
| 21 | Çok işlevli anahtar, aydınlatma k10trol modülü (LCM), pasif hırsızlık caydırma sistemi (PATS) göstergesi, park lambaları, gösterge paneli aydınlatması | 15 |
| 22 | Hız k10trol servosu, tehlike ikaz lambaları | 15 |
| 23 | Elektrikli camlar / kapı kilitleri, PATS, dış aynalar, EATC modülü, gösterge paneli, saat, ışık k10trol modülü (LCM), iç lambalar | 15 |
| 24 | Sol kısa far | 10 |
| 25 | Power Point, Puro çakmağı | 20 |
| 26 | Sağda kısa farlar | 10 |
| 27 | Işık k10trol modülü (LCM), ana ışık anahtarı, viraj lambaları, yakıt deposu basınç sensörü | 25 |
| 28 | Elektrikli camlar | 20 |
| 29 | Kullanılmamış | – |
| 30 | Kullanılmamış | – |
| 31 | Kullanılmamış | – |
| 32 | ABS değerleri | 20 |
Motor bölmesi sigorta kutusu

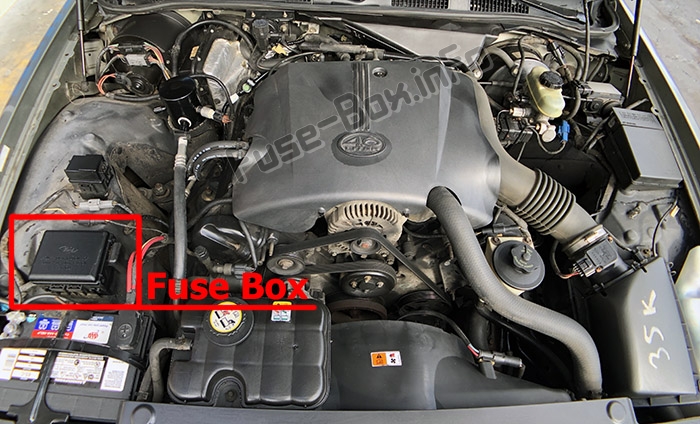

Sigorta kutusu konumu
Güç Dağıtım Kutusu motor bölmesinde (yolcu tarafı) bulunur.

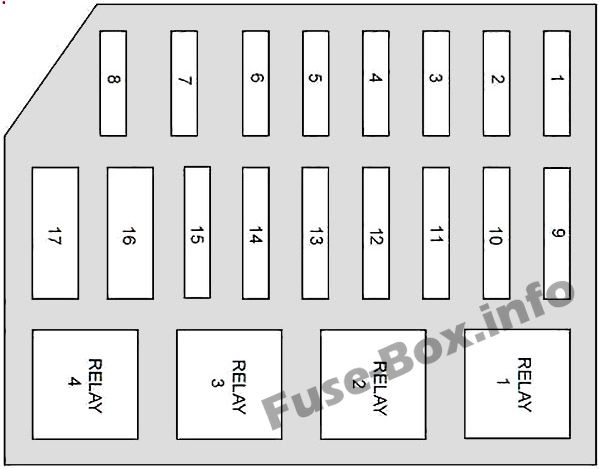

Sigorta kutusunun şeması
Elektrik dağıtım kutusundaki sigorta ve rölelerin atanması
| Numara. | Korumalı bileşenler | amplifikatör |
|---|---|---|
| 1 | Elektrikli yakıt pompası rölesi | 20 |
| 2 | Jeneratör, marş rölesi, sigortalar 15, 18 | 30 |
| 3 | Radyo, CD değiştirici, subwoofer amplifikatörü | 25 |
| 4 | Kullanılmamış | – |
| 5 | Korna rölesi | 15 |
| 6 | DRL modülü | 20 |
| 7 | Devre kesici: elektrikli kapı kilitleri, elektrikli koltuklar, bagaj kapağının açılması | 20 |
| 8 | Havalı süspansiy10 sistemi | 30 |
| 9 | Sigortalar 5, 9 | 50 |
| 10 | Sigortalar 1, 2, 6, 7, 10, 11, 13 ve devre kesici 14 | 50 |
| 11 | 1998-2000: Sigortalar 4, 8, 16 ve devre kesici 12 | 40 |
| 11 | 2001-2002: Sigortalar 4, 8, 16 ve devre kesici 12 | 50 |
| 12 | PCM, PCM güç röleleri | 30 |
| 13 | Yüksek Hızlı Soğutma Fanı Rölesi | 50 |
| 14 | Arka cam buz çözücü rölesi, sigorta 17 | 40 |
| 15 | 1998-2000: Kilitlenme önleyici fren modülü | 50 |
| 15 | 2001-2002: Kilitlenme önleyici fren modülü | 40 |
| 16 | Kullanılmamış | – |
| 17 | Soğutma fanı rölesi (devre kesici) | 30 |
| R1 | Arka buz çözme rölesi | |
| R2 | Korna rölesi | |
| R3 | Soğutma fanı rölesi | |
| R4 | Hava süspansiy10lu pompa rölesi |
Ek röle kutusu
Bu röle bloğu, vakum tankına bağlı sol çamurlukta bulunur.
| Numara. | Röle |
|---|---|
| R1 | WOT Klima Kesimi |
| R2 | Benzin pompası |
| R3 | PCM gücü |
| 1 | PCM gücü (diyot) |
