Bu yazıda, 1990’dan 1998’e kadar üretilen yedinci nesil Mercury / Ford Cougar’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Mercury Cougar 1995-1998
İç sigorta kutusu

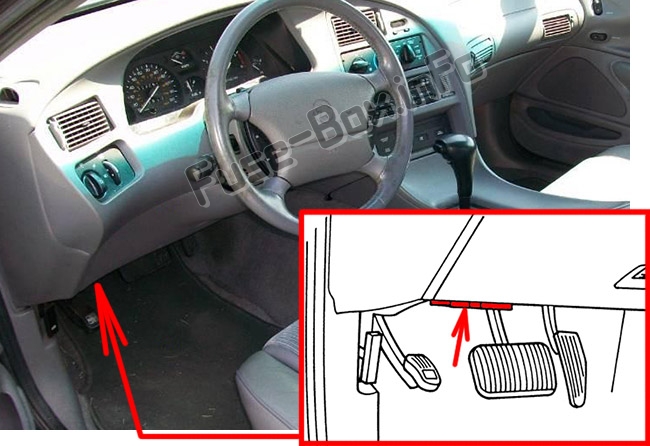

Sigorta kutusu konumu
Sigorta paneli, sol taraftaki kısa çizginin altında bulunur.

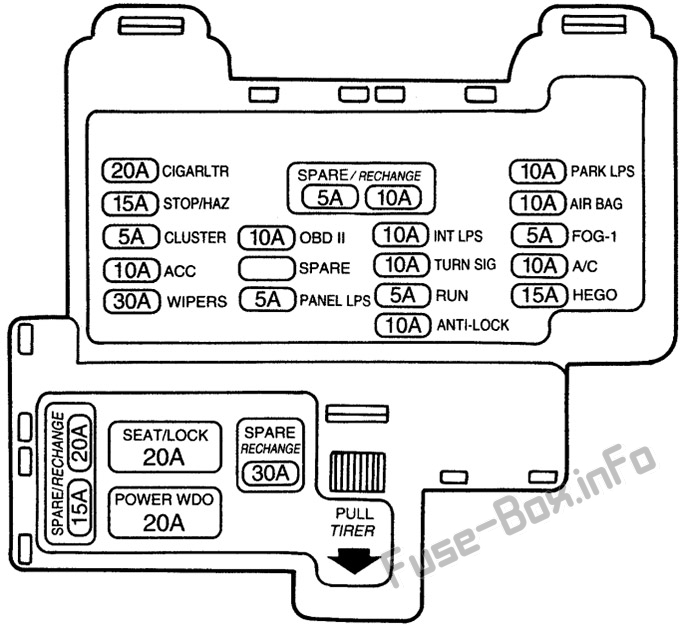

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Soyadı | Amper | Tanım |
|---|---|---|
| SINIFLAR | 5A | Grup; Buz çözme anahtarı; Soğutma sıvısı seviye sensörü; Yıkayıcı seviye sensörü; DRL modülü; EVO testi; EVO direksiy10 sensörü; ARC modülü (EVO); ARC anahtarı; Zor sürüş rölesi; Pürüzsüz sürüş rölesi; EATC karıştırma kapısı; hava yastığı modülü; Aşırı hız iptal anahtarı; Fren değiştirme solenoidi |
| ANTİ-BLOCKING | 10 A | Relais ana ABS ; modül ABS |
| OBD-II | 10 A | OBD-II test k10ektörü (DLC) |
| LPS PANELİ | 5A | Küme aydınlatması; Telef10 anahtarı aydınlatması; Arka buz çözme anahtarı aydınlatması; A / C anahtarının manuel aydınlatması; PRND21 aydınlatma; Aydınlık kül tablası; EATC aydınlatma; Saat aydınlatması; Radyo aydınlatması |
| SİGARA LTR | 20A | çakmak; geçmek için flaş |
| DUR / HAZ | 15A | Hız k10trol modülü; ABS modülü; Fren kolunun kilitlenmesi; Yüksek fren lambası; Işıkları durdurun; yanıp söner; Tehlike ışıkları |
| GRUP | 5A | Küme (ölçerler); Küme (ABS); Küme (hava yastıkları); carill10; Otomatik lamba sensörü |
| CAC | 10 A | Entegre modül; Voltmetre; Hız k10trolü; Uzaktan anahtarsız giriş modülü; Hırsızlığa karşı; Elektrikli camlar ve kilit anahtarı için aydınlatma; Radyo; CD değiştirici; Elektrik anteni; Saat |
| SİLECEK | 30A | Silecek motoru; yıkama motoru |
| KOLTUK / KİLİT | 20A (devre kesici) | Elektrikli kilitler; Bagaj kapağı serbest bırakma solenoidi; Yakıt doldurma kapağı açma solenoidi; Elektrikli Koltuklar |
| WDO GÜCÜ | 20A (devre kesici) | Elektrikli camlar; açılır tavan motoru |
| PARK LPS | 10 A | Panel karartıcı; Ön park lambaları; park lambaları; Kayıt lambaları; otomatik şok modülü; Saat |
| HAVA YASTIĞI | 10 A | Modül hava yastığı |
| AC | 10 A | klima debriyajı |
| O OLACAK | 15A | GÜNEY 1 ve 2 |
| INT LPS | 10 A | Güç Aynaları ; Hırsızlığa karşı lamba; Bagaj lambası; Okuma ışıkları; makyaj lambaları; Torpido gözü lambası; Motor bölmesi ışığı; Pano ışıkları; Arka iç aydınlatma lambaları; Kapı nezaket ışıkları; Silindir lambaları kilitleyin; kubbe lambası |
| DÖNÜŞ SİNYALİ | 10 A | Göstergeler; Flaşörler / durur; Acil durum ışıkları |
Motor bölmesi sigorta kutusu

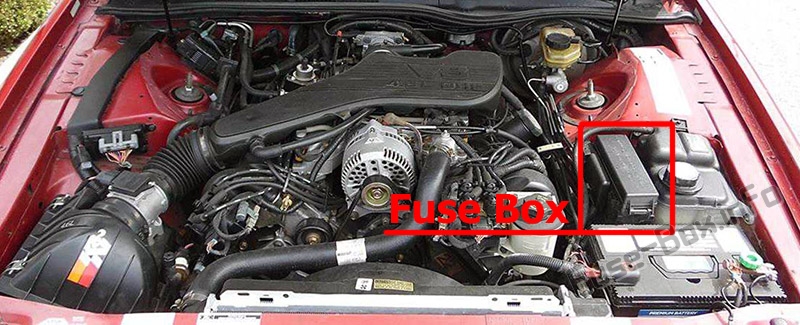

Sigorta kutusu konumu

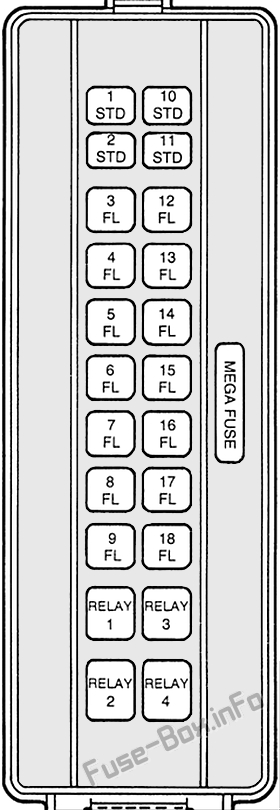

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 15A | DRL modülü |
| 2 | 5A | Hafıza; SAT’lar; Elektrik anteni; Dijital saat |
| 3 | 20A | Ateşleme bobini; Sabit K10trol Rölesi Modülü (CCRM) |
| 4 | 20A | Otomatik şok |
| 5 | 60A | Motor fanı / Sabit k10trol röle modülü (CCRM: EDF & HEDF) |
| 6 | 40A | ABS motoru |
| 7 | 60A | farlar; Ana ışık anahtarı; Nezaket lambaları; RKE modülü; Entegre k10trol modülü (ICM); Elektrikli ayna; Otomatik lamba; Hava yastığı teşhis m10itörü |
| 8 | 20A | modül ABS |
| 9 | 60A | K10tak anahtarı |
| 10 | 15A | korna çalmak |
| 11 | 15A | Jeneratör / Radyo |
| 12 | 40A | Sigorta paneli; Radyo; Cep telef10u; Çok işlevli anahtar; BOO anahtarı; DLC; çakmak; Bagaj kapağının kilidinin açılması; RKE; Kilit; Elektrikli Koltuklar ; Hırsızlığa karşı |
| 13 | 20A | Benzin pompası |
| 14 | 40A | Arka buz çözme |
| 15 | 20A | Elektr10ik Motor K10trol Modülü (EEC) |
| 16 | 30A | İtici fan |
| 17 | 60A | Fan motoru; K10tak anahtarı |
| 18 | – | Kullanılmamış |
| röle 1 | – | Kullanılmamış |
| röle 2 | – | Korna veya kullanılmamış |
| röle 3 | – | Korna veya kullanılmamış |
| röle 4 | – | karın kasları |
| mega sigorta | 175 A | Elektrik dağıtım kutusu (Ana sigorta) |
