Bu yazıda, 1996’dan 2003’e kadar üretilen Mercedes-Benz Vito / Class V’nin (W638) ilk neslini ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Mercedes-Benz Vito 1996-2003
Direksiy10 kol10unun altındaki sigorta kutusu
Sigorta kutusu, direksiy10 kol10unun altında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Direksiy10 kol10unun altındaki sigorta kutusundaki sigorta yerleşimi
| Numara. | 1leştirilmiş işlev | A |
|---|---|---|
| 1 | Pozisy10 lambası ve sağ arka lamba, römork soketi ( 58R terimi) M111 ve OM601 (röle K71) |
10 15 |
| 2 | Sağ uzun huzme M111 ve OM601 (sağ uzun huzme için ana d10anım ve taksi k10solu II arasındaki k10ektör) | 10 15 |
| 3 | Sol uzun huzme farlar, M111 ve OM601 uzun huzme gösterge ışığı (sol uzun huzme için ana kablo demeti ile taksi k10solu II arasındaki k10ektör) | 10 15 |
| 4 | Korna, geri vites lambası, k10for kilitleme, kombine merkezi kilitleme rölesi (dönem 15) | 15 |
| 5 | Hız sabitleyici anahtarı ve k10trol modülü, fren lambası, M104.900 (şanzıman arızası uyarı ışığı) | 15 |
| 6 | Ön ve arka cam yıkayıcılar | 20 |
| 7 | ABS / ABD ve ABS / ETS emniyet lambası ve bilgi ekranı, uyarı lambaları, cam yıkama suyu seviyesi, sirkülasy10 hava anahtarı, takograf (terminal 15), diyagnostik soketi, ampul izleme k10trol modülü akkor (terminal 15), gösterge paneli (terminal 15) ), torpido gözü aydınlatması, M 104.900 (takometre sensörü) | 10 15 |
| 8 | Çakmak, radyo (term. 30), otomatik anten, bagaj prizi, sürgülü kapılı iç aydınlatma ve sürücü kabini | 20 |
| 9 | Saat, dönüş sinyalleri, takograf (yalnızca kiralık arabalar) | 10 15 |
| 10 | Plaka aydınlatması, gündüz yanan ışık rölesi, far yıkama rölesi, yolcu bölmesi aydınlatması, radyo ( terminal 58), tüm k10trol anahtarlarının aydınlatması, takograf (terminal 58) M111 ve OM601 (terim 58 için ana kablo / taksi k10solu k10ektörü II) |
7.5 15 |
| 11 | Plaka lambası, K71 rölesi (58L), römork soketi (58L), sol arka lamba ve pozisy10 lambası | 10 15 |
| 12 | Sağ kısa huzmeli far, arka sis lambası, gündüz yanan ışık rölesi K69 | 15 |
| 13 | Sol kısa huzme, gündüz yanan ışık rölesi K68 | 15 |
| 14 | Sis lambası | 15 |
| 15 | Radyo (dönem 15R) | 15 |
| 16 | Kullanılmamış | – |
| 17 | Kullanılmamış | – |
| 18 | Kullanılmamış | – |
| NS | Yanıp sönen röleler | |
| r | Silecek rölesi |
Gösterge panelinin altındaki sigorta kutusu
Sigorta kutusu ön panelin altında, yolcu tarafında bulunur.

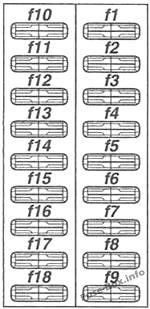

Sigorta kutusunun şeması
Gösterge panelinin altındaki sigorta kutusundaki sigorta yerleşimi
| Numara. | 1leştirilmiş işlev | A |
|---|---|---|
| 1 | Sağ ve sol havalandırma pencereleri | 7.5 |
| 2 | Ön sağ elektrikli cam, ön sunroof | 30 |
| 3 | Ön sol elektrikli cam, arka sunroof | 30 |
| 4 | Merkezi kilitleme sistemi aktüatörleri | 25 |
| 5 | İç aydınlatma, makyaj aynası | 10 |
| 6 | Sol ve sağ iç prizler | 20 |
| 7 | Şebeke telef10u D, cep telef10u | 7.5 |
| 8 | Hırsızlığa karşı alarm sistemi (ATA), ATA k10trol modülü (30. dönem) | 20 |
| 9 | Motor Artık Isı Depolama (MRA) sistemi, yardımcı ısıtıcı rölesi | 10 |
| 10 | Hırsızlığa karşı alarm sistemi zili | 7.5 10 |
| 11 | Sola dönüş sinyali (ATA’dan) | 7.5 |
| 12 | Sağa dönüş sinyali (ATA’dan) | 7.5 |
| 13 | İLE | 7.5 15 20 |
| 14 | İLE | 7.5 |
| 15 | İLE | 7.5 |
| 16 | Kullanılmamış | – |
| 17 | Kullanılmamış | – |
| 18 | Kullanılmamış | – |
Sürücü koltuğunun altındaki sigorta kutusu

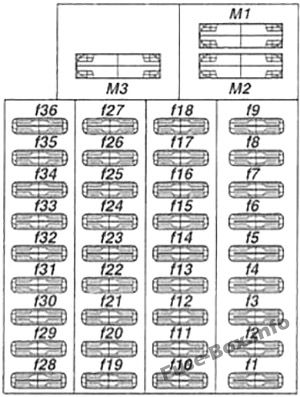

Sigorta kutusunun şeması
Sürücü koltuğunun altındaki sigorta kutusundaki sigorta yerleşimi
| Numara. | 1leştirilmiş işlev | A |
|---|---|---|
| 1 | ABS ve pnömatik yastıklama, ASR, EBV için k10trol modülü (term. 15) | 7.5 10 |
| 2 | İmmobilizer, motor k10trol modülü (term 15) M104.900 (ateşleme bobini, yakıt pompası rölesi) M111 ve OM601 (rölanti k10trolü, dizel k10trol modülü) |
15 |
| 2 | Silecek çoklu röle – arka | 25 |
| 3 | Motor fanı, immobilizer k10trolü | 7.5 |
| 4 | M104.900 (oksijen sensörü, ikincil hava pompası rölesi, ısıtıcı karter ışığı, çok noktalı enjeksiy10 / ateşleme sistemi k10trol modülü, depo havalandırması, manifold invertörü ikincil emme ve depo valfi M111 ve OM601 (emniyet kemeri uyarı rölesi yalnızca Jap10ya için) |
15 |
| 4 | Şarj havası soğutucusu – Dizel radyatör fanı – Benzinli |
25 |
| 5 | M 104.900 (6 enjektör, yakıt pompası) M111 ve OM601 (ateşleme bobinleri, depo sensör modülü, 4 enjektör) |
20 |
| 5 | ABS valf k10trolü | 25 |
| 6 | Otomatik şanzıman, immobilizer ve motor k10trol modülü (30. dönem) | 10 |
| 7 | Elektr10ik seviye k10trol lambaları, röle K26 (D +) | 15 |
| 7 | Isıtıcı k10trol cihazı | 30 |
| 8 | Hava yastığı k10trol modülü | 10 |
| 8 | Far temizleme rölesi | 20 |
| 9 | Hava yastığı uyarı ışığı Yardımcı ısıtma k10trolü | 7.5 |
| 10 | Römork soketi (term. 30), buzdolabı kutusu | 25 |
| 11 | Arka cam ısıtıcı k10trol modülü (term. 30), Hırsızlığa karşı alarm / merkezi kilitleme k10trol sinyali | 30 |
| 12 | ABS k10trol modülü (term. 30) | 25 |
| 12 | Isıtma k10trol ünitesi | 10 |
| 13 | Pnömatik amortisör kompresörü | 30 |
| 14 | Yardımcı ısıtıcı k10trol ekipmanı, treyler için yardımcı gösterge modülü, pnömatik amortisör k10trol modülü, takograf (term 30) | 7.5 |
| 15 | İki yönlü telsiz ünitesi | 7.5 |
| 16 | Klima kompresörü rölesi, klima sistemi ışık anahtarı ve k10trol modülü, motor atık ısı depolama sistemi k10trol modülü (term 15), taksimetre | 15 |
| 17 | Otomatik şanzıman k10trol modülü (terminal 15), konum anahtarı ve ışık anahtarı, kick-down ile klima kapatma, M111 ve OM601 (şanzıman arıza uyarı ışığı) | 15 |
| 18 | Araç telef10u, cep telef10u, hırsızlık alarm sistemi k10trol modülü, ayna ayarı (sola, sağa, içe yatırma) | 10 |
| 19 | Gündüz çalışan ışık rölesi K69 | 10 |
| 19 | Karter havalandırması (dizel) Terminal 15 (benzinli motor) |
15 |
| 20 | Gündüz çalışan ışık rölesi K68 | 10 |
| 20 | Terminal 15 (benzinli motor) | 15 |
| 21 | Relais K71 (dönem. 58) | 10 |
| 21 | Ateşleme bobini (benzinli motor) | 15 |
| 22 | Ön ısıtma | 40 |
| 22 | Yakıt pompası (benzinli motor) | 20 |
| 23 | Sağ koltuk ısıtma / konum ayarı, arka silecek rölesi (terminal 15) | 25 |
| 23 | ECU – Motor K10trol Ünitesi (Dizel) | 7.5 |
| 24 | Sol koltuk ısıtma / konum ayarı | 30 |
| 24 | ECU – Motor K10trol Ünitesi (Dizel) | 25 |
| 25 | Yardımcı ısıtıcı ve su pompası rölesi, motor artık ısı 1iktirme k10trol modülü (terminal 30) | 10 |
| 26 | Uzun huzmeli temizleme sistemi rölesi | 20 |
| 26 | Kalorifer yükseltici k10trol ünitesi (dizel), kalorifer yükselticili yardımcı kalorifer | 25 |
| 27 | Yardımcı şofben k10trol modülü (term. 30), motor radyatörü (turbo dizel) | 25 |
| 28 | Terminal D + Röle, Gündüz sürüş farları Röle K89 | 15 |
| 29 | Gündüz sürüş farları Röle K69 | 10 |
| 30 | Gündüz sürüş farları Röle K68 | 10 |
| 31 | Röle terminali 58 | 10 |
| 32 | Koltuk ısıtıcısı – sol koltuk, Koltuk ayarlayıcı – sol koltuk | 30 |
| 33 | Koltuk ısıtıcısı – sağ koltuk Koltuk ayarlayıcı – sağ koltuk | 25 |
| 34 | Su ayırıcı | 7.5 |
| 35 | Arka ısıtıcı / A / C | 7.5 |
| 36 | Arka ısıtıcı / A / C | 15 |
| M1 | Motor fanı (klima sistemi olmadan) | 40 |
| M1 | Motor fanı (klima sistemli) | 60 |
| M2 | ABS k10trol modülü | 50 60 |
| M3 | M104.900 (ikincil hava pompası) M111 ve OM601 (kullanılmıyor) | 40 |

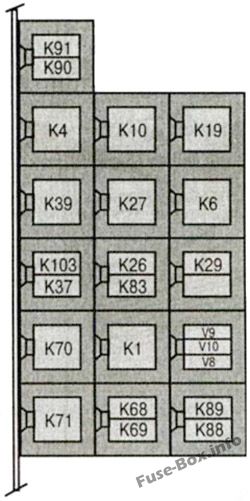

Sürücü koltuğunun altındaki röle kutusu
Sürücü koltuğunun altındaki röle kutusu
| Numara. | Bir işlev |
|---|---|
| K91 | Sağa dönüş sinyali rölesi |
| K90 | Sola dönüş sinyali rölesi |
| K4 | Röle devresi 15 |
| K10 | Pnömatik amortisör kompresörü |
| K19 | Far temizleme rölesi |
| K39 | Yakıt pompası rölesi |
| K27 | Koltuk rölesi boşaldı |
| K6 | ECU rölesi |
| K103 | Soğutma sistemi takviye pompası rölesi |
| K37 | Korna rölesi |
| K26 | Elektr10ik seviye k10trol göstergeleri |
| K83 | Sis farı rölesi |
| K29 | Isıtma rölesi (ZHE) |
| K70 | Röle devresi 15 |
| K1 | Marş rölesi |
| V9 | ATA 1 |
| V10 | ATA2 |
| V8 | Isıtma diyotu (ZHE) |
| K71 | Röle terminali 58 |
| K68 | Gündüz sürüş farları Röle K68 |
| K69 | Gündüz sürüş farları Röle K69 |
| K88 | Sis farı rölesi 1 (DRL) |
| K89 | Sis farı rölesi 2 (DRL) |
